MICO+ 4.4
4 kanały
Ustawienie prądu 1, 2, 3, 4 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 1,5 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | Off |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Off |
| PIN 3 | 14 |
| PIN 4 | 0.9 |

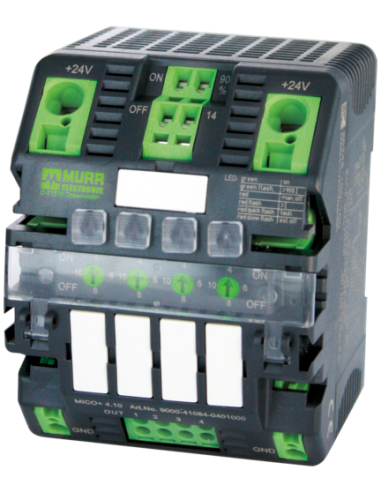

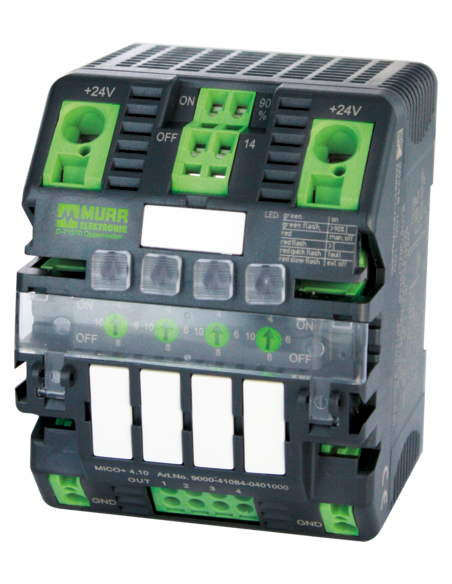

Moduł zabezpieczenia prądowego MICO+ 4.4 24V DC – 4-kanałowy rozdzielacz prądu
MICO+ 4.4 to zaawansowany moduł zabezpieczenia prądowego, zaprojektowany do inteligentnej dystrybucji i kontroli obwodów 24V DC. Urządzenie marki Murrelektronik, oznaczone kodem 9000-41084-0100400, umożliwia indywidualną ochronę oraz monitorowanie do czterech kanałów, z możliwością ustawienia wartości prądu zadziałania na każdy kanał (1 A, 2 A, 3 A lub 4 A).
Inteligentna ochrona i monitorowanie obwodów 24V DC
Moduł MICO+ 4.4 oferuje aktywną ochronę przed przeciążeniami oraz zwarciami w instalacjach zasilających, zapewniając stabilność i bezpieczeństwo linii zasilających. Dzięki temu każde urządzenie oraz rozbudowane systemy automatyki są skutecznie chronione przed uszkodzeniami wynikającymi z przekroczenia ustalonego prądu.
Główne zalety modułu MICO+ 4.4
- Precyzyjna ochrona – szybka detekcja i lokalizacja przeciążeń lub zwarć na każdym z czterech kanałów niezależnie
- Dowolność konfiguracji – możliwość ustawienia prądu zadziałania w zakresie 1-4 A na każdy kanał osobno

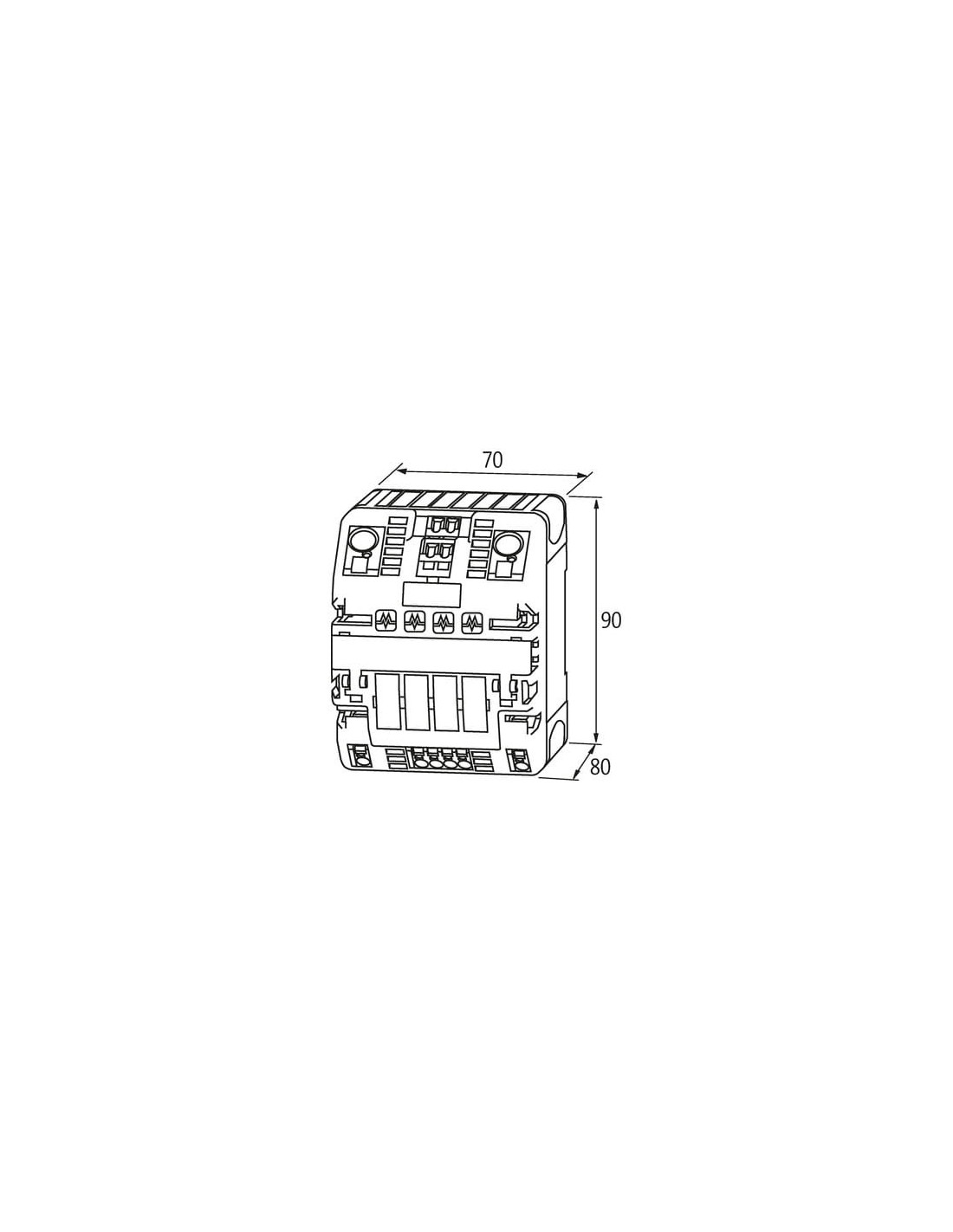

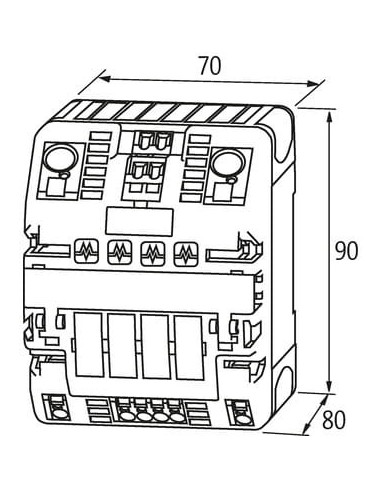

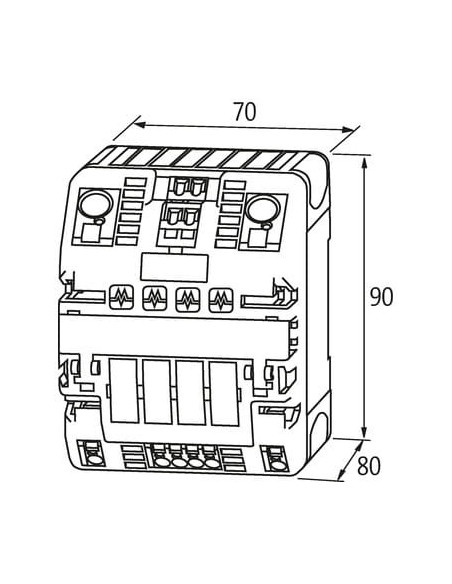

- Oszczędność miejsca – kompaktowe wymiary (70 x 90 x 80 mm), montaż na szynę DIN TH35 (EN 60715)
- Łatwa instalacja – zastosowanie zacisków sprężynowych umożliwia szybkie, beznarzędziowe podłączanie przewodów
- Wizualna sygnalizacja – diody LED informujące o stanie pracy każdego kanału oraz sygnalizacja 90% wykorzystania prądu i aktywacji zabezpieczenia
- Bezpieczeństwo – automatyczne odcięcie napięcia w przypadku przeciążenia oraz możliwość zdalnego sterowania stanem modułu
Typowe zastosowania modułu MICO+ 4.4
MICO+ 4.4 znajduje zastosowanie w rozdzielnicach zasilających, szafach sterowniczych, systemach automatyki przemysłowej oraz w rozbudowanych liniach produkcyjnych. Doskonale sprawdza się również w instalacjach maszyn i urządzeń, gdzie wymagana jest niezawodna diagnostyka oraz zabezpieczenie kilku niezależnych odbiorników.
- Automatyka przemysłowa
- Systemy produkcyjne
- Sterowanie maszynami
- Panele operatorskie i rozdzielnie zasilające
- Aplikacje wymagające segmentacji i monitorowania zasilania

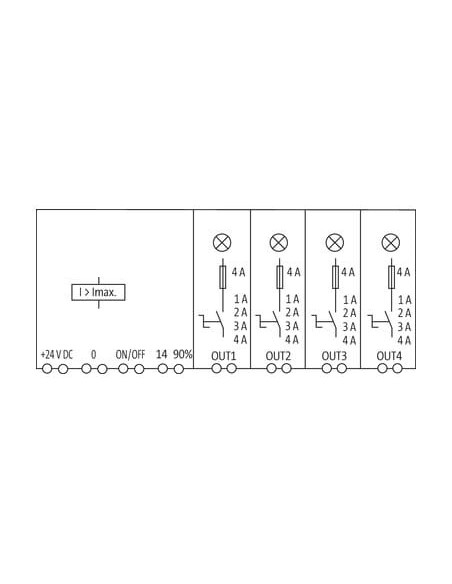

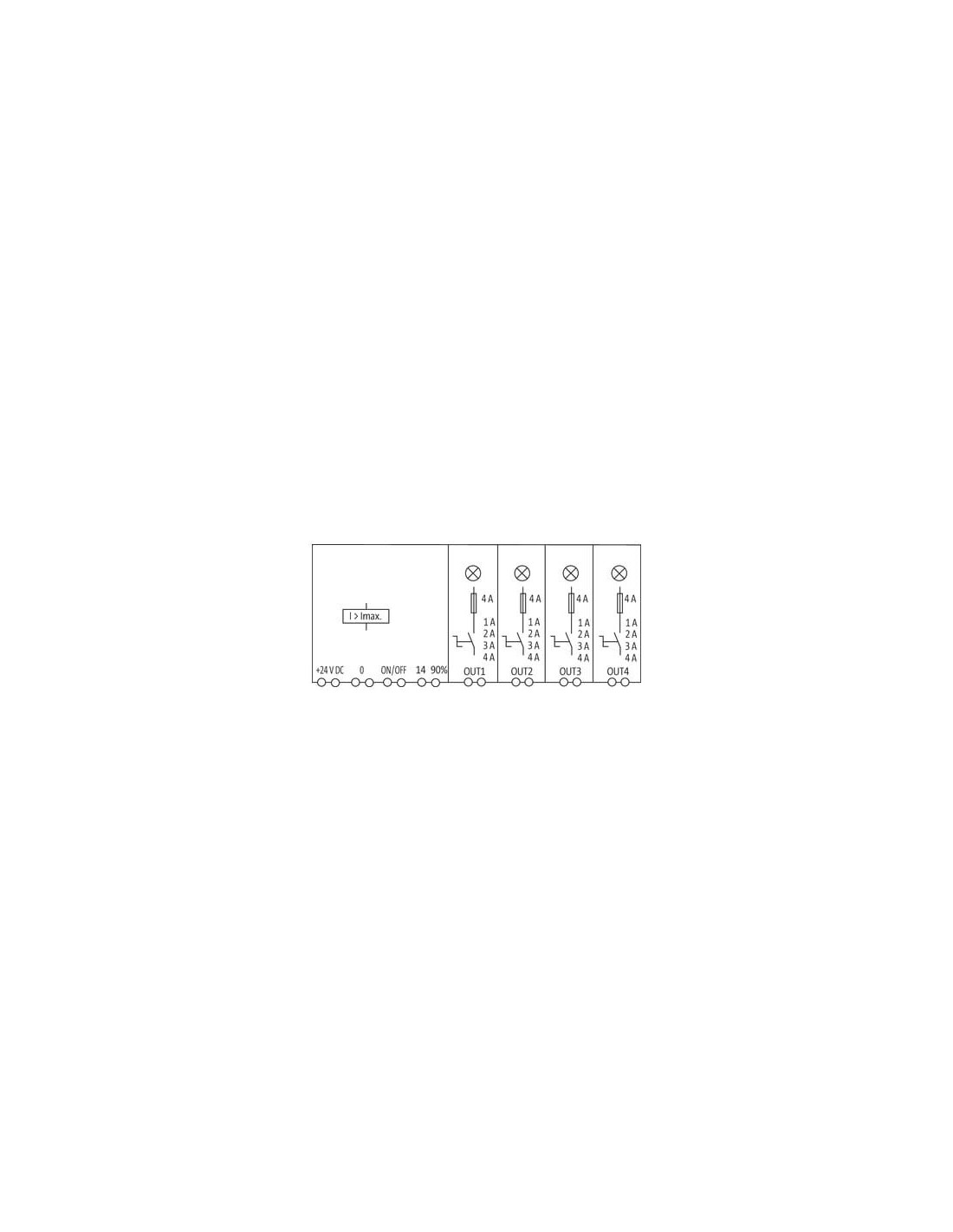

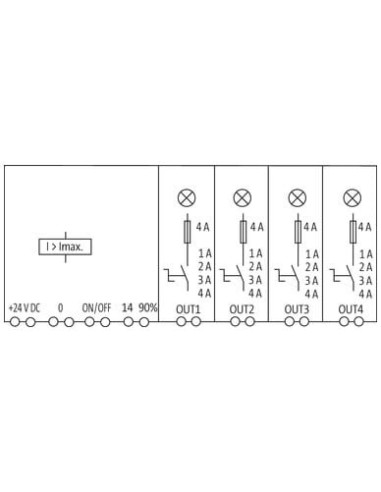

Budowa i sposób działania modułu MICO+ 4.4
Urządzenie posiada cztery niezależne wyjścia z konfigurowalnym limitem prądowym oraz czytelną sygnalizację LED, umożliwiając natychmiastową diagnozę stanu każdego kanału. Zabezpieczenie elektroniczne przerywa dopływ prądu natychmiast po przekroczeniu zadanej wartości, jednocześnie zachowując odporność na krótkotrwałe wzrosty prądów rozruchowych, typowe dla napędów i urządzeń z silnikami elektrycznymi.
Parametry środowiskowe i montaż
Trwała konstrukcja oraz szeroki zakres temperatur pracy (0°C do 55°C) pozwalają na wykorzystanie MICO+ 4.4 w różnorodnych warunkach przemysłowych. Kompaktowe rozmiary ułatwiają montaż nawet w ograniczonej przestrzeni rozdzielni.
Zalety zastosowania MICO+ 4.4 w systemach automatyki
- Redukcja czasu przestoju dzięki szybkiej lokalizacji awarii
- Oszczędność miejsca dzięki kompaktowej obudowie
- Bezpieczna eksploatacja instalacji 24V DC
- Elastyczność konfiguracji kanałów zabezpieczających
Wybór modułu MICO+ 4.4 pozwala na skuteczne zabezpieczenie i uproszczenie procesów serwisowych w każdej nowoczesnej instalacji elektrycznej i automatyki.
