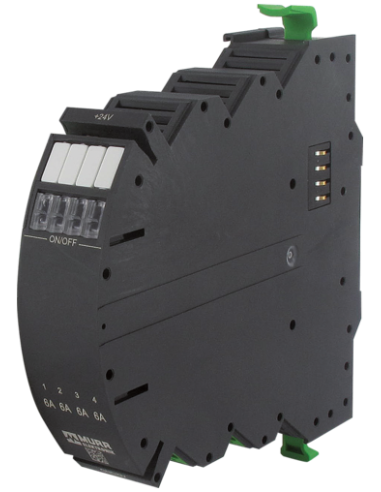

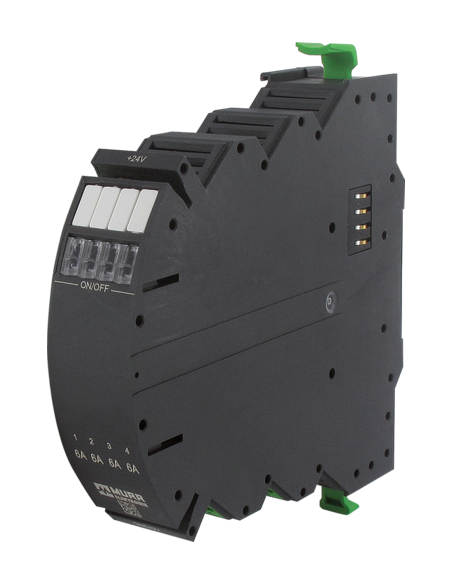

Mico Pro® fix 4.4
4 kanały
Ustawienie prądu 4 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 4 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 3 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 9 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
| PIN 3 | 0 V 3 |
| PIN 4 | 0 V 4 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Zabezpieczenie elektroniki Mico Pro – profesjonalna ochrona instalacji elektrycznych
Mico Pro to innowacyjny system zabezpieczający elektronikę, stworzony z myślą o skutecznej i niezawodnej ochronie rozdzielczych instalacji zasilania prądem stałym. Model 9000-41014-0400001 charakteryzuje się wysoką funkcjonalnością, kompaktową obudową oraz łatwością integracji z istniejącymi rozwiązaniami przemysłowymi.
Zastosowanie zabezpieczenia elektroniki Mico Pro w przemyśle
Urządzenie Mico Pro znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, systemach zasilania maszyn oraz układach automatyki. Zapewnia skuteczne zabezpieczenie obwodów prądu stałego (DC) przed skutkami zwarć, przeciążeń i niepożądanych wzrostów prądu. Kluczowe sektory wykorzystujące Mico Pro to między innymi:
- Automatyka przemysłowa – ochrona zasilania sterowników PLC, czujników i siłowników;
- Budowa maszyn – niezawodne zabezpieczanie obwodów w panelach sterowniczych;
- Systemy zasilania – rozdzielnie elektryczne w zakładach produkcyjnych i magazynach;
- Energetyka – zabezpieczanie układów zasilających oraz infrastruktury telekomunikacyjnej.
Korzyści wynikające z zastosowania Mico Pro
Bezpieczeństwo i niezawodność – szybka detekcja przeciążeń oraz selektywne odłączenie jedynie uszkodzonej gałęzi sprawiają, że pozostałe urządzenia mogą pracować bez zakłóceń, a ryzyko awarii całego systemu jest ograniczone do minimum.
Kompaktowe wymiary (wysokość: 130 mm, szerokość: 24 mm, głębokość: 114 mm) pozwalają na montaż nawet w ograniczonej przestrzeni szaf sterowniczych oraz na standardowych szynach TH35 (EN 60715).
Uniwersalność napięcia zasilania:
- Napięcie wejściowe: od 9 do 30 V DC (najczęściej stosowane 12 V lub 24 V DC);
- Możliwość integracji z różnymi układami zasilania i kontrolerami;
- Łatwa rozbudowa systemu o kolejne moduły dzięki mostkowaniu.
Funkcjonalności i możliwości techniczne
Moduł Mico Pro 9000-41014-0400001 posiada 4 niezależne kanały wyjściowe, oferujące profesjonalną ochronę każdego z nich. Prąd wyzwalający na kanał wynosi 3 A, przy maksymalnym sumarycznym prądzie modułu do 40 A. Zastosowane zaciski sprężynowe gwarantują szybki i trwały montaż przewodów.
- Wysoka odporność na zakłócenia i wibracje, zgodność ze standardem IP20;
- Szeroki zakres temperatur pracy: od -25°C do +55°C – możliwość pracy w trudnych warunkach środowiskowych;
- Intuicyjna sygnalizacja stanu (ON/OFF, alarmy) oraz funkcjonalne złącza dla łatwej komunikacji z systemami sterowania.
Typowe połączenia i łatwy montaż
Zabezpieczenie elektroniki Mico Pro pozwala na wielokanałową ochronę dzięki różnym typom wyjść oraz wytrzymałym zaciskom. Przewidziano szybki montaż na szynie DIN, co ułatwia rozbudowę oraz serwisowanie całego systemu.
Wszystkie te cechy sprawiają, że Mico Pro to pewny wybór do zabezpieczania elektroniki w rozbudowanych aplikacjach przemysłowych, gwarantując stabilność i długą bezawaryjną pracę systemów zasilania.
