Mico Pro® flex 1.20
1 kanał
11, 12, 13, 14, 15, 16, 17, 18, 19, 20 A

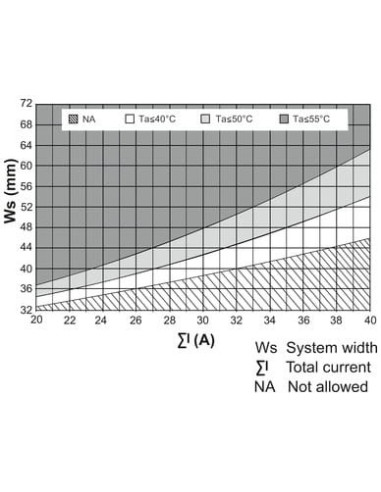

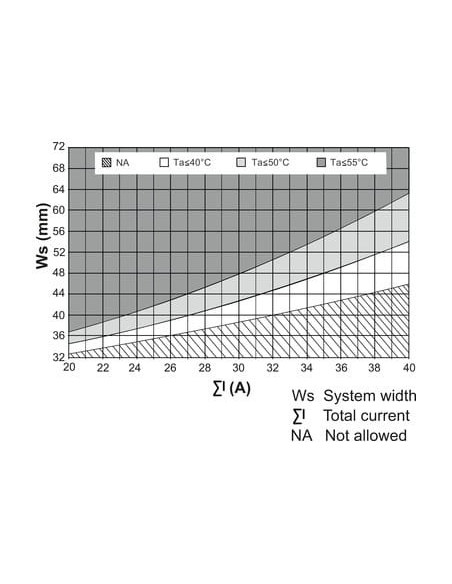

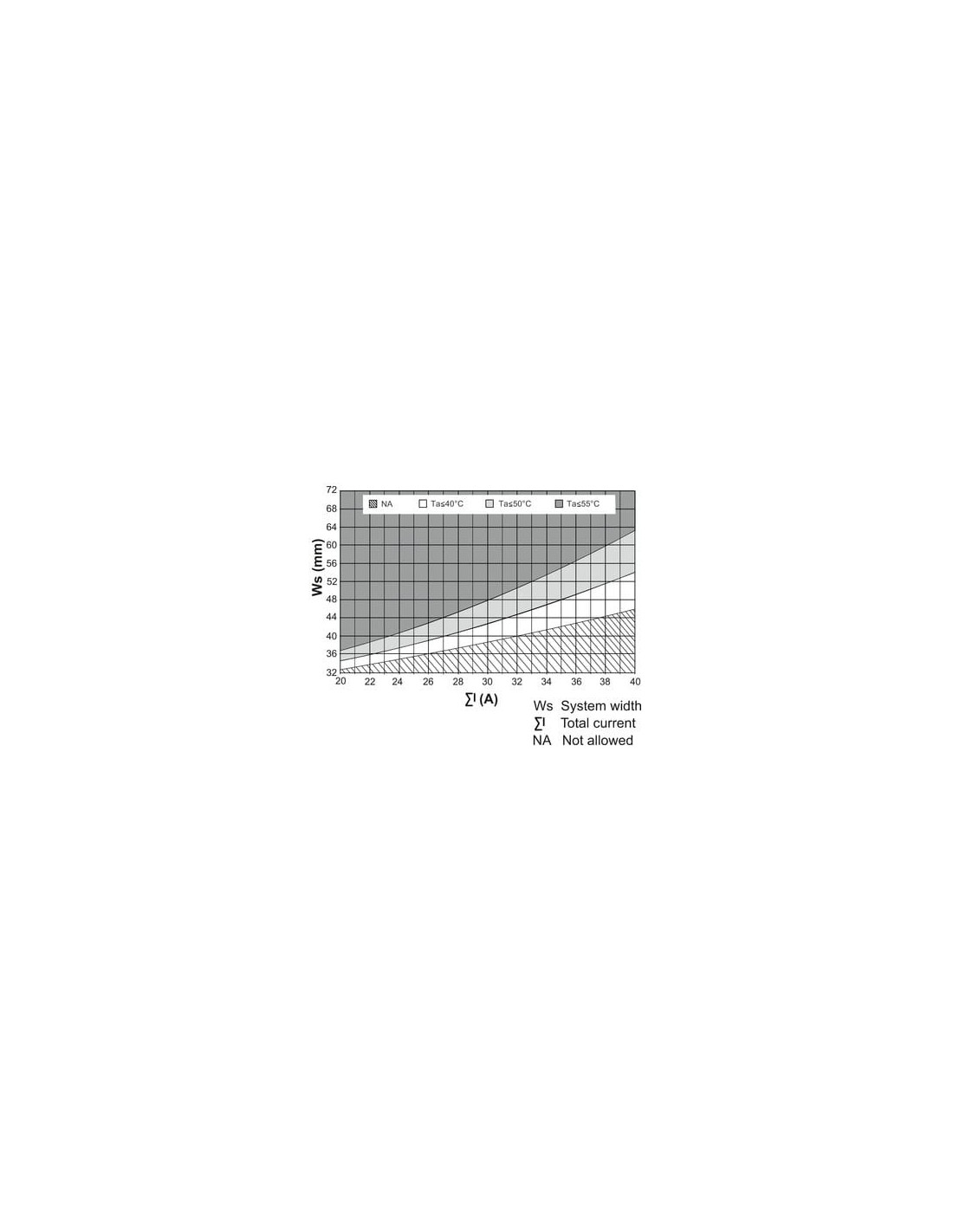

UWAGA: Dopuszczalne warianty montażu
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 20 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | -5 % |
| Tolerancja prądu wyzwalającego maks. | 15 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Alarm 1 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 90% 1 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | On 1 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Ctrl 1 |

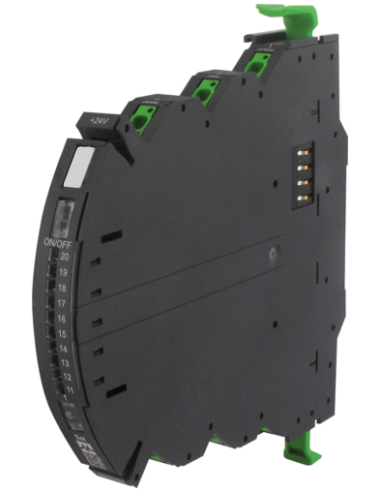

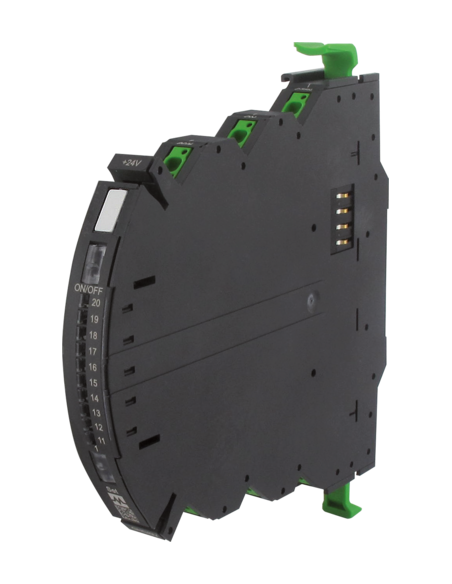

Moduł Mico Pro Murrelektronik 1 kanał 9000-41091-1102000 – zaawansowana ochrona obwodów prądowych
Moduł Mico Pro 1-kanałowy o kodzie 9000-41091-1102000 to nowoczesne rozwiązanie dedykowane inteligentnej dystrybucji i monitorowaniu prądów w szafach sterowniczych oraz systemach automatyki przemysłowej. Urządzenie przeznaczone jest do kontroli i zabezpieczania pojedynczych obwodów prądowych w rozbudowanych instalacjach zasilających.
Główne zalety modułu Mico Pro 1-kanałowego
- Precyzyjne monitorowanie prądu – duży zakres regulacji (od 11 A do 20 A, z możliwością ustawienia konkretnych wartości 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 A).
- Szybka reakcja na przekroczenie zadanych parametrów – chroni instalację przed skutkami zwarć oraz przeciążeń.
- Bardzo kompaktowa konstrukcja – szerokość zaledwie 12 mm pozwala na montaż w ograniczonej przestrzeni szafy sterowniczej.
- Praca w szerokim zakresie napięć wejściowych (9–30 V DC) oraz dopuszczalny prąd sumaryczny do 40 A zapewniają kompatybilność z różnymi aplikacjami.
- Łatwy montaż na standardowej szynie DIN TH35 (EN 60715) – szybka i bezproblemowa instalacja.
- Wysoki poziom bezpieczeństwa – stopień ochrony IP20.
- Odpowiedni do pracy w trudnych warunkach – działa w temperaturach od -25°C do +50°C oraz oferuje szeroki zakres temperatur przechowywania.
Typowe zastosowania modułu Mico Pro 1-kanałowego
Moduł Mico Pro jest szczególnie polecany do systemów automatyki i sterowania, gdzie wymagana jest niezawodna ochrona pojedynczych obwodów zasilających. Urządzenie sprawdza się w:
- szafach sterowniczych maszyn i linii produkcyjnych,
- aplikacjach przemysłowych wymagających indywidualnego zabezpieczania obwodów,
- nowoczesnych instalacjach energetycznych,
- budowie systemów automatyki budynkowej,
- systemach monitorujących zużycie prądu i reagujących na awarie obwodów.
Praktyczne rozwiązania i możliwości konfiguracji
Moduł umożliwia konfigurację zaprogramowanych wartości prądu, co pozwala optymalnie dostosować parametry ochrony do indywidualnych wymagań każdego obwodu. Zastosowane złącza sprężynowe oraz mostkowe skracają czas montażu i zapewniają pewność połączeń elektrycznych.
Urządzenie oferuje również wielofunkcyjne wyjścia sygnalizacyjne, umożliwiające zdalną kontrolę stanu kanału (sygnały ON/OFF, alarmy, sygnalizacja osiągnięcia 90% wartości progowej prądu), co gwarantuje szybką informację o stanie zabezpieczanego obwodu.
Dlaczego warto wybrać inteligentny moduł zabezpieczający Mico Pro?
Mico Pro Murrelektronik o numerze katalogowym 9000-41091-1102000 to rozwiązanie klasy przemysłowej, cenione za niezawodność, precyzję działania i łatwość integracji z rozbudowanymi systemami automatyki. Moduł znajduje zastosowanie wszędzie tam, gdzie kluczowa jest kompaktowość, bezawaryjność oraz bezpieczeństwo eksploatowanych urządzeń i instalacji.
Dzięki elastycznemu podejściu do konfiguracji, Mico Pro doskonale sprawdza się w dynamicznie zmieniających się środowiskach przemysłowych oraz w miejscach, gdzie wymagana jest szybka diagnostyka i reakcja na nadmierne obciążenia lub zwarcia.
