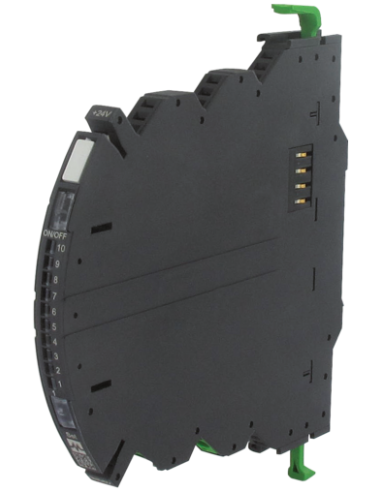

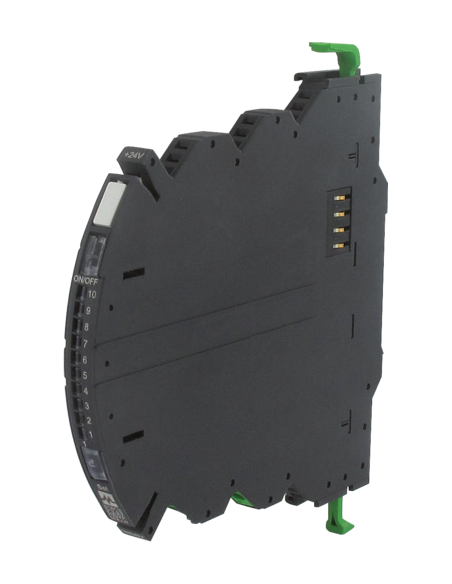

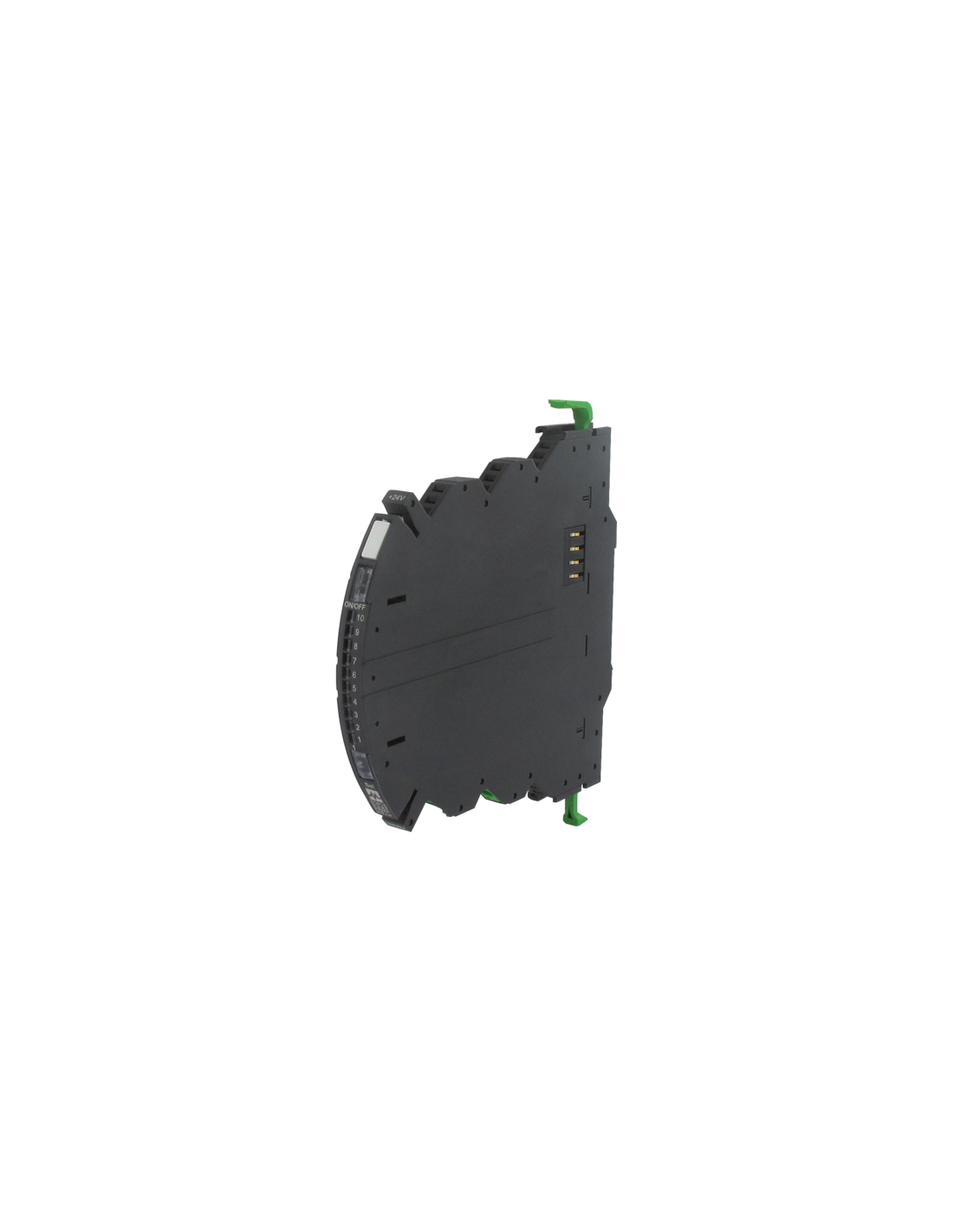

Mico Pro® flex 1.10
1 kanał
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 10 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 15 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 8 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB In + 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Alarm 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 90% 1 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | On 1 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Ctrl 1 |
Moduł elektroniczny Mico Pro 1.10 – bezpieczeństwo i kontrola zasilania 24V DC
Moduł Mico Pro o kodzie 9000-41091-0101000 to nowoczesne rozwiązanie do nadzorowania i zabezpieczania prądowych linii zasilania w rozdzielnicach przemysłowych. Przeznaczony do pracy z napięciem 24 V DC, idealnie sprawdzi się jako element systemów zarządzania energią oraz ochrony przed przeciążeniami i zwarciami. Dzięki konstrukcji umożliwiającej kontrolę jednego kanału i regulację prądu od 1 do 10 A, moduł stanowi uniwersalny wybór do aplikacji wymagających ciągłego monitoringu i niezawodnej ochrony przepływu prądu.
Zastosowanie modułu Mico Pro 1.10 w automatyce i przemyśle
Moduł Mico Pro 1.10 dedykowany jest do instalacji w rozdzielniach automatyki, szafach sterowniczych, systemach produkcji przemysłowej, maszynach i urządzeniach technologicznych wymagających stabilnego napięcia oraz skutecznego wykrywania anomalii elektrycznych. Znajduje zastosowanie w branżach takich jak:
- Automatyka przemysłowa – zabezpieczenie zasilania sterowników PLC, paneli operatorskich i systemów I/O
- Budowa maszyn – ochrona układów zasilających serwonapędy, silniki i zawory elektromagnetyczne
- Logistyka i transport – kontrola linii zasilania urządzeń transportu bliskiego oraz automatycznych magazynów
- Przemysł spożywczy i farmaceutyczny – bezpieczeństwo pracy linii produkcyjnych i pomiarowych
Zalety stosowania systemu zabezpieczeń obwodów Mico Pro
Wyróżnikiem Mico Pro jest precyzyjne wykrywanie przeciążeń i zwarć w czasie rzeczywistym oraz natychmiastowa reakcja odcinająca przeciążony obwód, co minimalizuje ryzyko awarii całego systemu. System umożliwia również monitorowanie stanu pracy każdego kanału dzięki czytelnym wskaźnikom LED oraz sygnalizacji alarmowej, co ułatwia szybką diagnostykę nieprawidłowości.
- Bezpieczeństwo – skuteczna ochrona przed przeciążeniami i zwarciami
- Oszczędność miejsca – kompaktowa budowa (szerokość tylko 8 mm) umożliwia instalację nawet w wąskich szafach sterowniczych
- Wysoka wydajność – obsługa obciążeń do 10 A na kanał
- Elastyczność – regulowana wartość prądu wyzwalającego
- Łatwa integracja – montaż na typowej szynie DIN TH35 (EN 60715)
- Intuicyjne podłączenie – zastosowanie zacisków sprężynowych FK zapewnia szybkie oraz bezpieczne połączenie z przewodami
Budowa i komfort użytkowania – Mico Pro na szynę DIN
Solidna konstrukcja o wymiarach 130 x 8 x 114 mm (wysokość x szerokość x głębokość) oraz stopień ochrony IP20 czynią ten moduł optymalnym wyborem do rozdzielnic wewnętrznych. Moduł szybko i pewnie montuje się na standardowej szynie DIN, co upraszcza zarówno montaż początkowy, jak i ewentualną rozbudowę jednostek.
Mico Pro 1.10 spełnia wymagania nowoczesnych i złożonych instalacji, oferując rozszerzoną diagnostykę za pomocą wyjść sygnałowych (ON, CTRL, ALARM), co wspiera zdalny nadzór pracy urządzeń.
Typowe zastosowania modułu Mico Pro 9000-41091-0101000
Prosty montaż, wysoka trwałość i niezawodność sprawiają, że Mico Pro 1-kanałowy jest często wybierany do:
- zabezpieczania zasilania urządzeń automatyki i telekomunikacji
- ochrony obwodów narażonych na zmienne obciążenia prądowe
- zastosowania w systemach centralnego zasilania i rozdziału energii
- bezpiecznego odłączania sekcji podczas serwisu lub awarii
Wszystkie te cechy sprawiają, że Mico Pro 1.10 to funkcjonalny i niezawodny element każdej instalacji elektrycznej, gdzie liczą się ochrona, diagnostyka i optymalizacja przestrzeni w szafie sterowniczej.
