MICO 4.10
4 kanały
Ustawienie prądu 4, 6, 8, 10 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 11
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

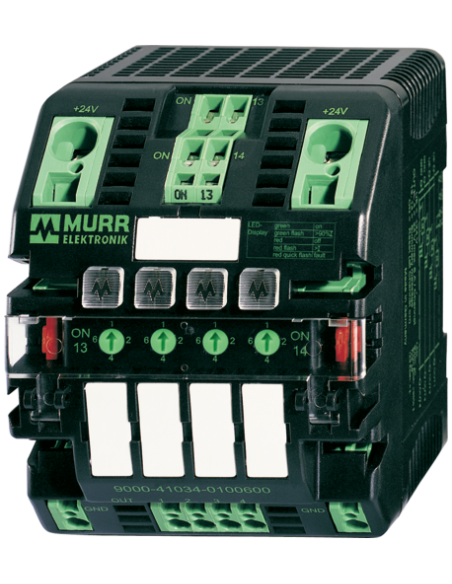

Moduł zabezpieczeń elektronicznych MICO 4.10 4-kanałowy – 9000-41034-0401000
MICO 4.10 to zaawansowany, czterokanałowy moduł rozdzielający i monitorujący zabezpieczenia prądowe, zaprojektowany do pracy w systemach zasilania 24 V DC. Urządzenie przeznaczone jest do efektywnego zarządzania ochroną obwodów elektrycznych w szafach sterowniczych, automatyce przemysłowej oraz rozbudowanych instalacjach maszynowych. Unikalna technologia monitorowania prądu oraz ustawienia progu zabezpieczenia na każdym kanale (4, 6, 8 lub 10 A) pozwala na precyzyjne dostosowanie ochrony do indywidualnych potrzeb aplikacji.
Zalety i zastosowania modułu MICO 4.10
- Precyzyjna ochrona instalacji – każdy kanał umożliwia dedykowane ustawienie progu zabezpieczenia prądowego, co zapobiega niepożądanym wyłączeniom całego systemu oraz zapewnia selektywną ochronę urządzeń końcowych.
- Wielokanałowość – cztery niezależne wyjścia umożliwiają monitorowanie i zabezpieczanie kilku odbiorników jednocześnie.
- Szybka diagnostyka – czytelne sygnalizatory LED pozwalają natychmiast zlokalizować przeciążony kanał lub awarię, co skraca czas reakcji oraz usprawnia obsługę utrzymania ruchu.
- Bezpieczny montaż – urządzenie przystosowane jest do montażu na standardowej szynie DIN TH35 (EN 60715), co gwarantuje pewne i szybkie zamocowanie w rozdzielnicy.
- Uniwersalne przyłącza – różnorodne typy zacisków i gniazd (w tym zaciski sprężynowe) ułatwiają integrację z istniejącą instalacją i zapewniają pewność połączeń.

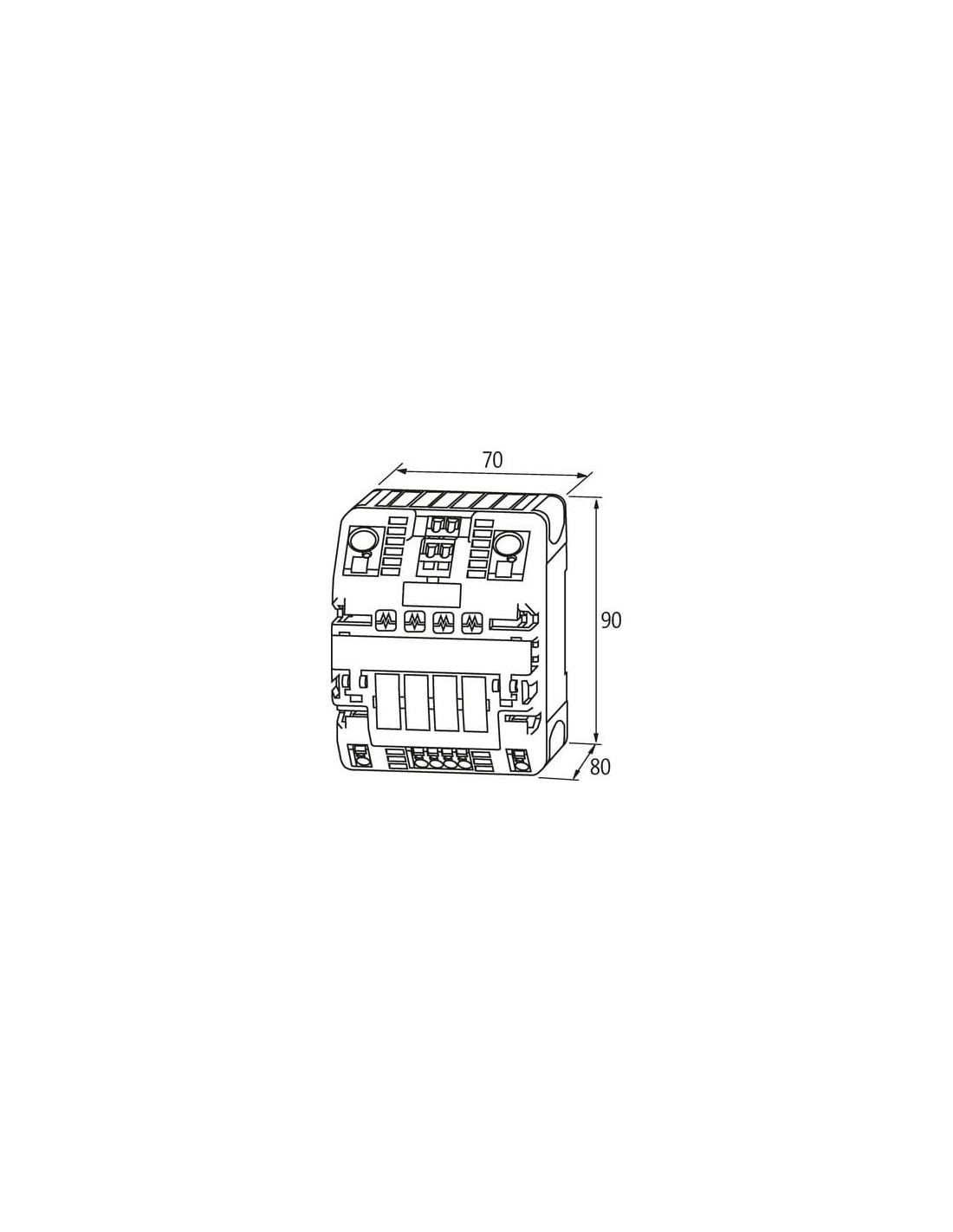

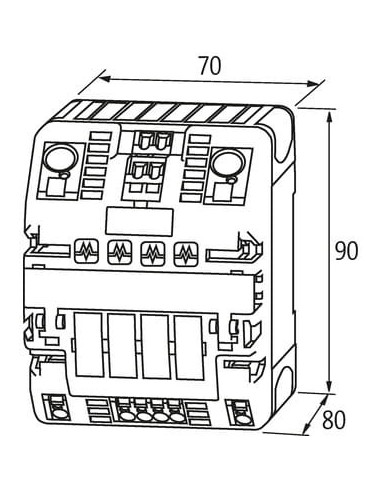

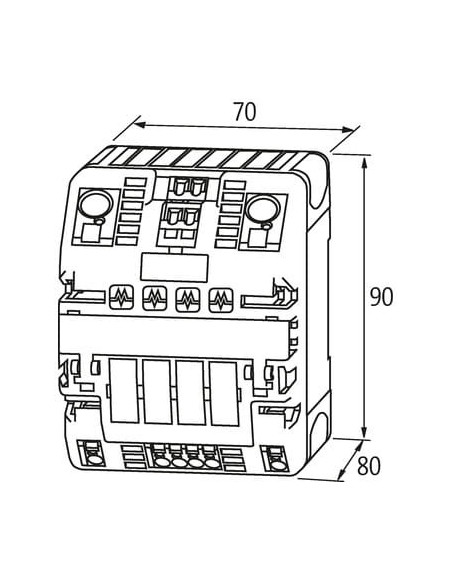

- Kompaktowe wymiary – niewielka szerokość (70 mm), wysokość (90 mm) oraz głębokość (80 mm) pozwalają zaoszczędzić miejsce w szafach rozdzielczych.
Typowe obszary zastosowań modułu MICO 4.10
MICO 4.10 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja i ochrona napięcia 24 V DC oraz szybka diagnostyka stanów pracy, m.in. w:
- szafach sterowniczych maszyn i linii produkcyjnych,
- systemach automatyki przemysłowej,
- układach dystrybucji sygnałów i zasilania w rozproszonych instalacjach,
- systemach bezpieczeństwa maszyn i urządzeń,
- aplikacjach wymagających selektywnej ochrony zasilania 24 V DC.
Moduł umożliwia szybką identyfikację wyłączonego kanału (przeciążenie, zwarcie) i natychmiastowe jego przywrócenie do pracy po usunięciu awarii. Sprawdza się także jako element rozbudowanych układów zarządzania dystrybucją energii, pozwalając na integrację z systemami monitorowania i sterowania.
Możliwości i funkcjonalności MICO 4.10

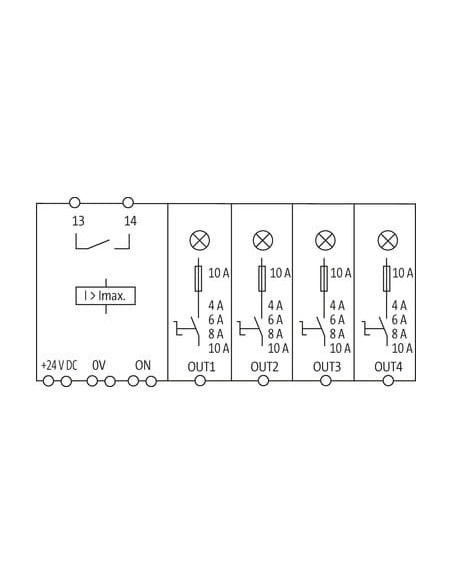

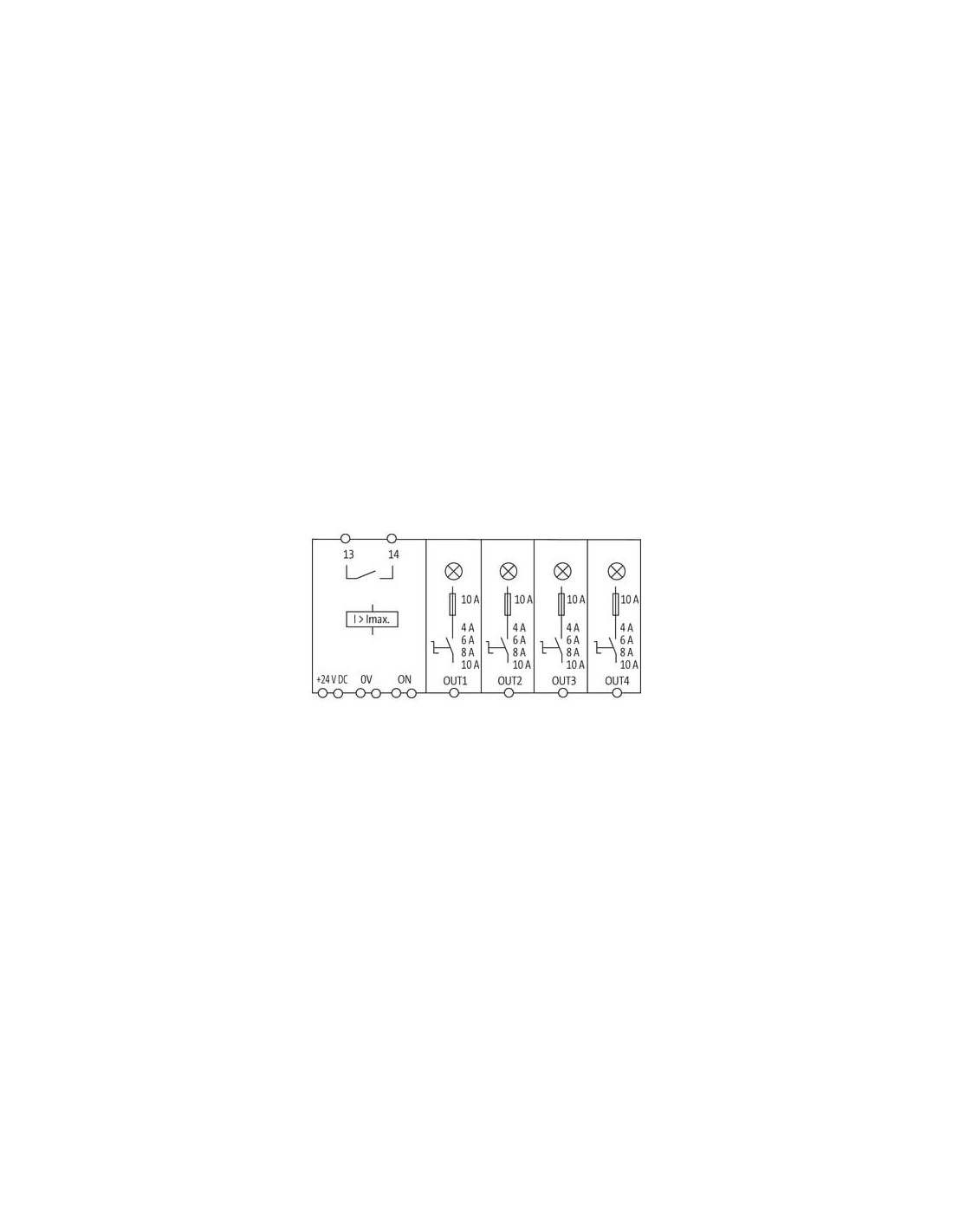

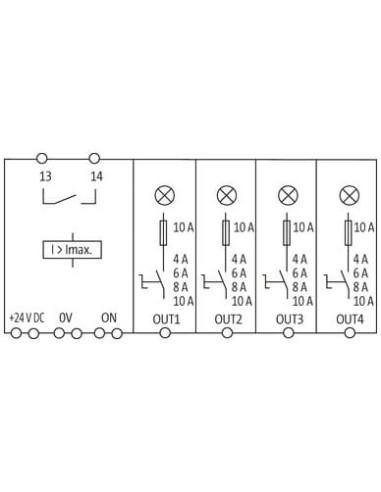

- Regulacja prądu zabezpieczenia na wyjściu każdego kanału (4, 6, 8, 10 A).
- Sygnalizacja stanu każdego wyjścia za pomocą diod LED (ON/OFF, stan przeciążenia, zwarcie).
- Ochrona przed przeciążeniem i zwarciem – natychmiastowe wyłączenie zabezpieczonego obwodu w przypadku przekroczenia nastawionego progu prądu.
- Możliwość pracy z dużą pojemnością odbiorników (do 20 mF na kanał).
- Trwałe i bezpieczne przyłącza zapewniają łatwy i szybki montaż oraz pewność połączenia.
Urządzenie spełnia wymagania nowoczesnych systemów automatyki dzięki niezawodności działania, rozbudowanej diagnostyce oraz elastyczności zastosowania. Certyfikaty zgodności potwierdzają jakość i bezpieczeństwo eksploatacji tego rozwiązania w przemyśle.
