MICO BASIC 8.6
8 kanałów
Ustawienie prądu 6 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |

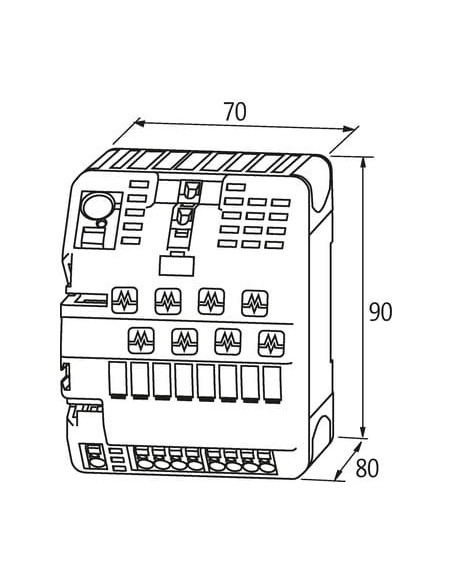

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

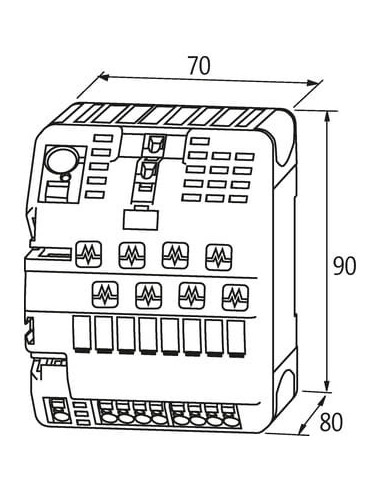

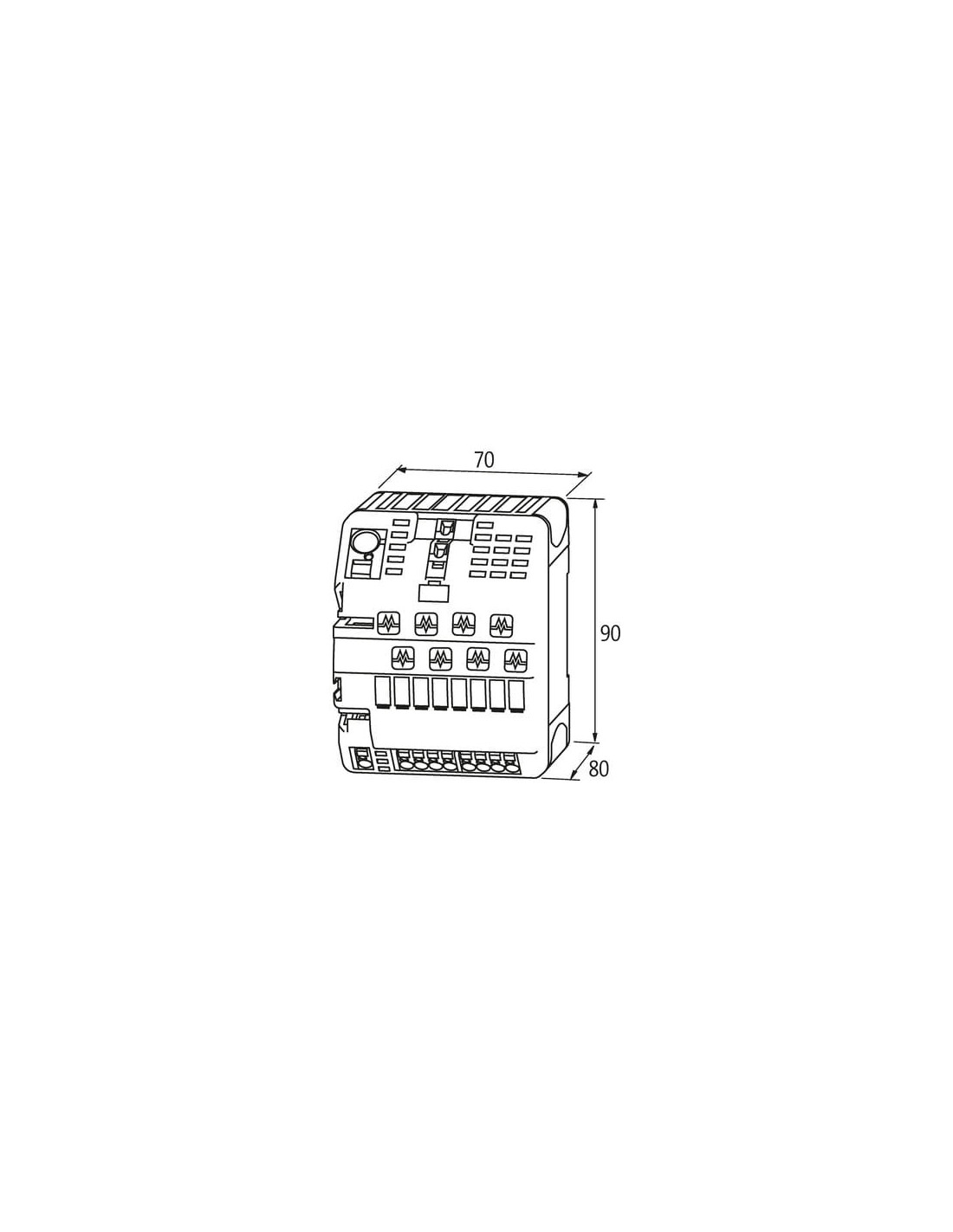

| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

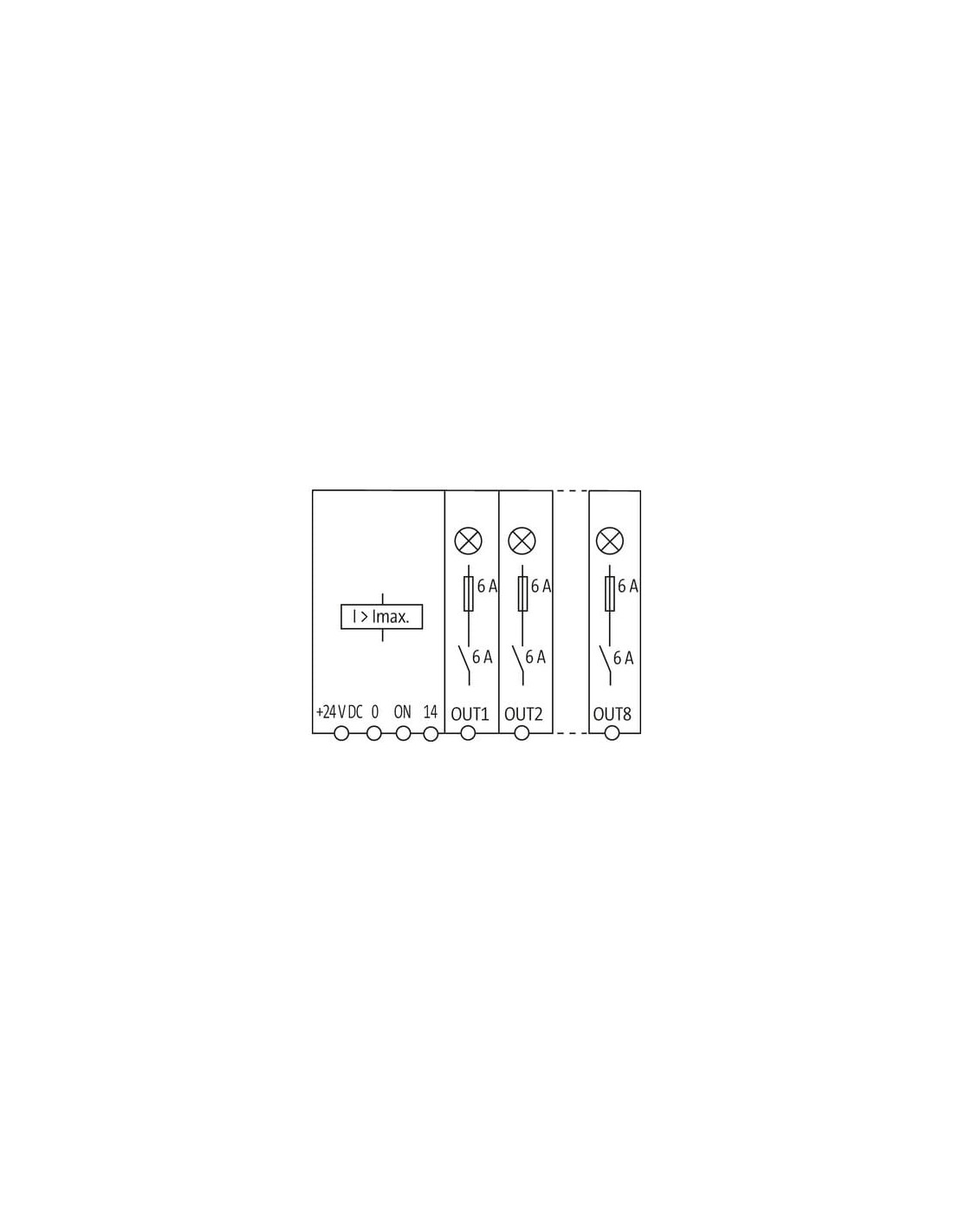

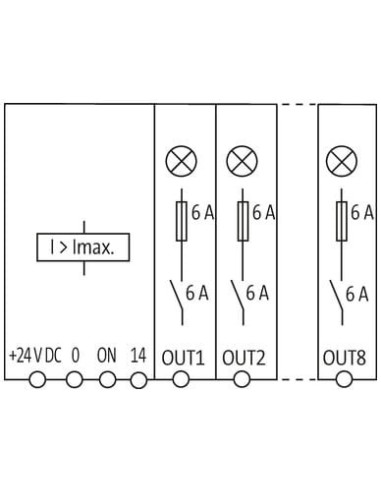

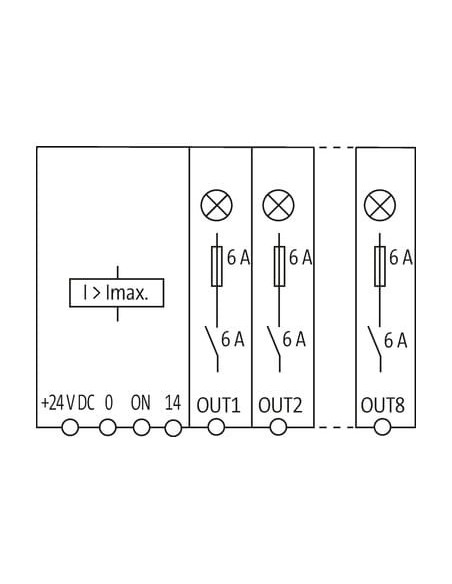

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 5 |
| PIN 2 | Out 6 |
| PIN 3 | Out 7 |
| PIN 4 | Out 8 |

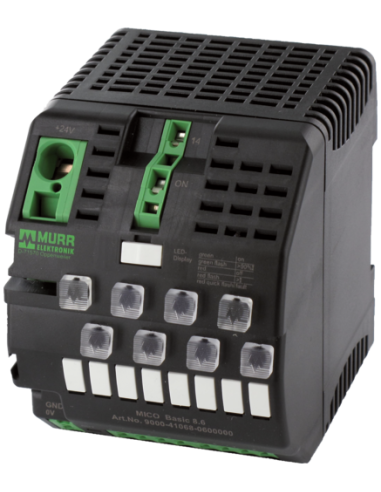

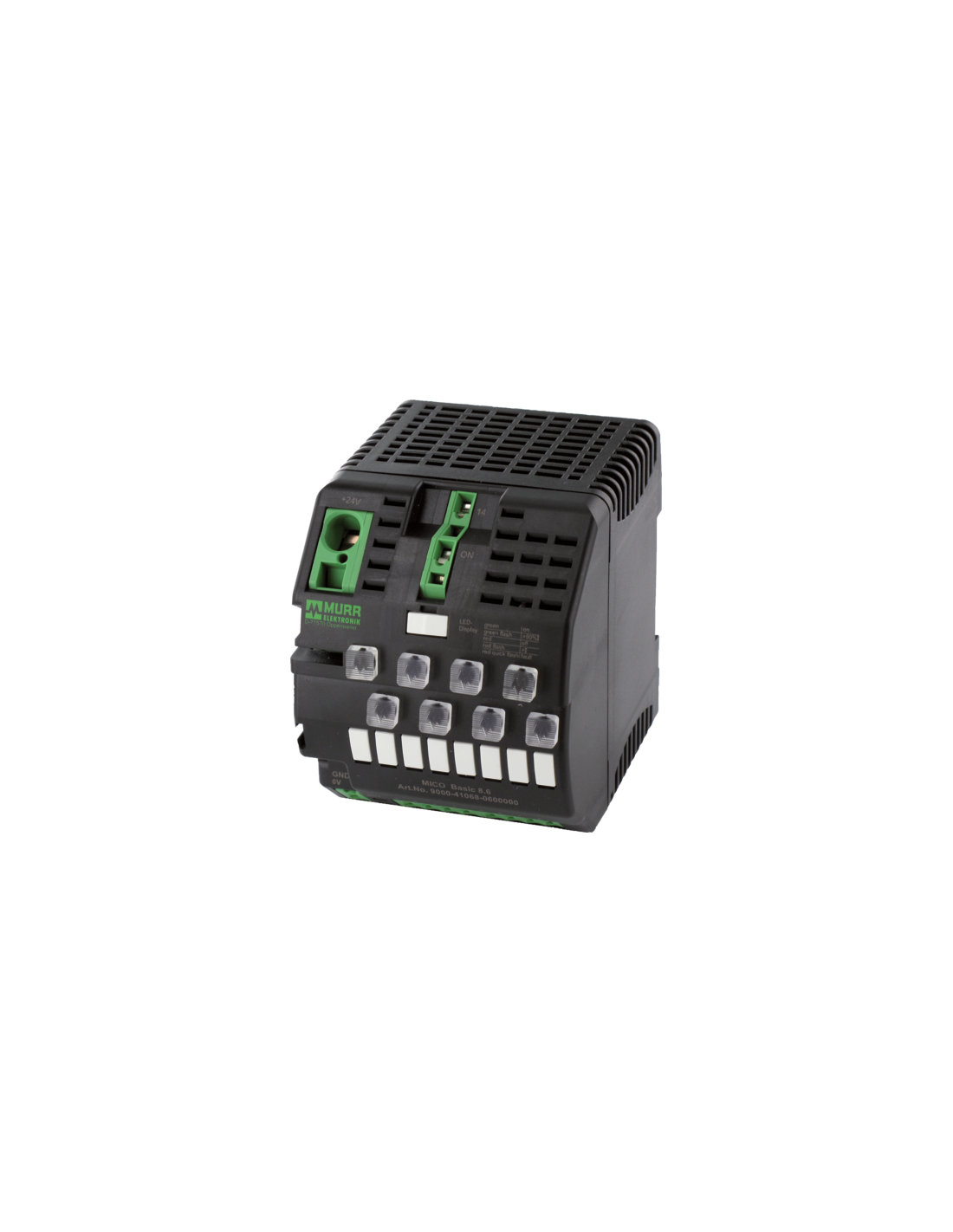

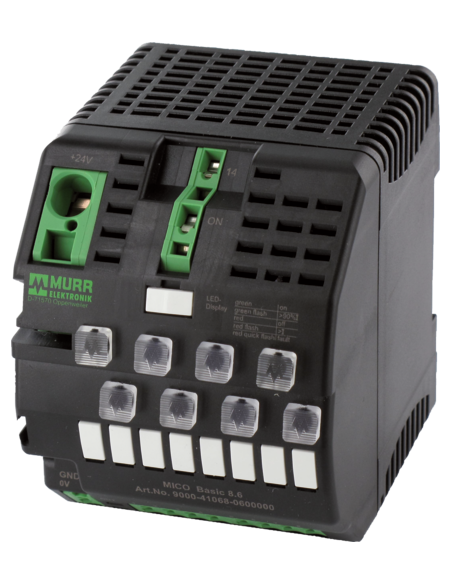

Moduł zabezpieczeń elektronicznych MICO Basic 8.6, 8-kanałowy – bezpieczeństwo i niezawodność dla instalacji 24V DC
MICO Basic 8.6 (kod produktu: 9000-41068-0600000) to zaawansowany moduł monitorujący i zabezpieczający do rozdziału prądowego w systemach automatyki przemysłowej, przeznaczony do stosowania w instalacjach 24 V DC. Dzięki ośmiu niezależnym kanałom z każdorazowym ustawieniem prądu do 6 A, urządzenie stanowi doskonałe rozwiązanie do bezpiecznego zasilania i ochrony szerokiego spektrum odbiorników – od siłowników i zaworów, po sterowniki PLC oraz czujniki.
Główne zalety i funkcjonalność modułu MICO Basic 8.6
- Precyzyjne zabezpieczenie obiegów – natychmiastowa detekcja i odcięcie uszkodzonego kanału przy przekroczeniu ustawionego prądu 6 A na danym wyjściu.
- Optymalizacja rozdziału prądu – możliwość obsługi aż 8 obwodów jednocześnie, przy maksymalnym całkowitym prądzie wejściowym wynoszącym nawet 40 A (sumarycznie dla wszystkich kanałów).
- Intuicyjna diagnostyka LED – diody sygnalizujące status każdego kanału pozwalają na szybką kontrolę oraz natychmiastową reakcję w przypadku wystąpienia przeciążenia lub zwarcia.
- Łatwy montaż – kompaktowa konstrukcja, instalacja na standardowej szynie DIN TH35 (EN 60715), zaciski sprężynowe FK zapewniają szybkie i pewne podłączenie przewodów.
- Wysoka elastyczność instalacyjna – szeroki zakres przekrojów przewodów (do 16 mm² na wejściu), niewielkie wymiary (90 x 70 x 80 mm), kompatybilność z różnymi typami układów automatyki.
Typowe zastosowanie i możliwości wykorzystania
Moduł MICO Basic 8.6 to idealny wybór do zastosowań zarówno w nowych, jak i modernizowanych układach automatyki przemysłowej, w rozdzielniach oraz szafach sterowniczych. Sprawdza się m.in. w:
- liniach produkcyjnych i maszynach przemysłowych,
- systemach transportu i logistyki,
- aplikacjach automotive,
- systemach bezpieczeństwa i zasilania awaryjnego,
- instalacjach automatyki budynkowej i infrastruktury technicznej.
Dzięki szerokiemu zakresowi temperatur pracy (od 0°C do 55°C) oraz wysokiej wytrzymałości mechanicznej, MICO Basic 8.6 gwarantuje pewność działania nawet w trudnych warunkach eksploatacyjnych.
Bezpieczeństwo, diagnostyka i wygoda w codziennej eksploatacji
MICO Basic 8.6 wspiera zwiększenie poziomu bezpieczeństwa w instalacjach 24 V DC, minimalizując ryzyko przestojów oraz uszkodzeń czułych elementów automatyki. Każdy kanał jest indywidualnie monitorowany, a czytelne oznaczenia oraz przemyślany układ zacisków zapewniają wygodę podłączania i diagnostyki.
To nowoczesne rozwiązanie dla profesjonalistów, którzy oczekują precyzji, niezawodności oraz łatwej integracji z istniejącą infrastrukturą automatyki.
