Mico Pro® PD 2× 2× 06
2 kanały (×5)
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 20 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 2,5 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 14 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 6 U 1 |
| PIN 2 | 6 0 V |
| PIN 3 | 12 U 2 |
| PIN 4 | 12 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 5 U 1 |
| PIN 2 | 5 0 V |
| PIN 3 | 11 U2 |
| PIN 4 | 11 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 4 U 1 |
| PIN 2 | 4 0 V |
| PIN 3 | 10 U 2 |
| PIN 4 | 10 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 3 U 1 |
| PIN 2 | 3 0 V |
| PIN 3 | 9 U 2 |
| PIN 4 | 9 0 V |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 2 U 1 |
| PIN 2 | 2 0 V |
| PIN 3 | 8 U 2 |
| PIN 4 | 8 0 V |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 1 U 1 |
| PIN 2 | 1 0 V |
| PIN 3 | 7 U 2 |
| PIN 4 | 7 0 V |

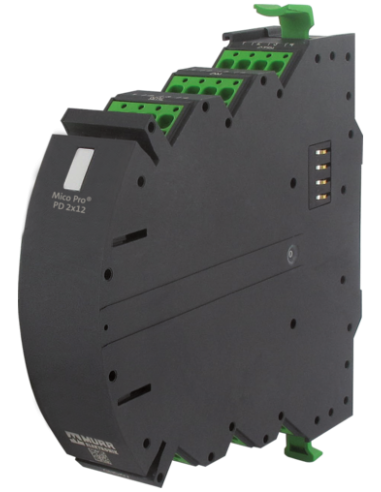

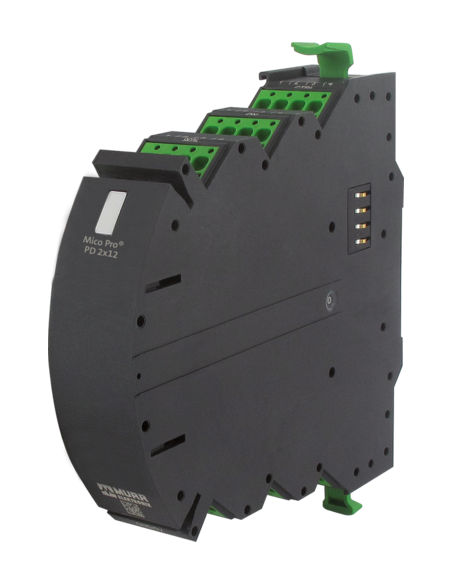

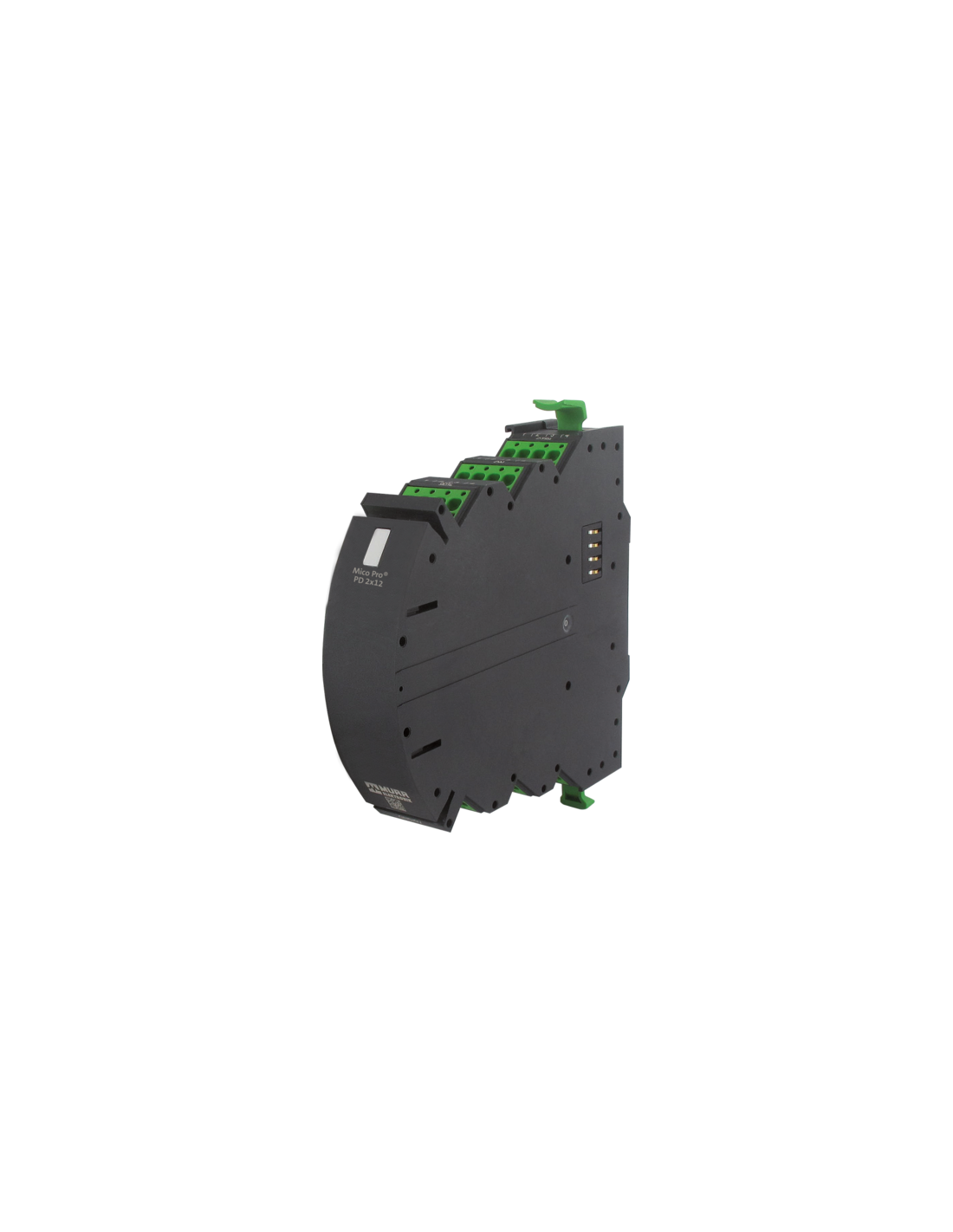

Rozdzielacz mocy Mico Pro 2x2x06 9000-41000-0002206 – nowoczesne rozwiązanie do zarządzania zasilaniem
Blok mocy Mico Pro 2x2x06 o kodzie produktu 9000-41000-0002206 to innowacyjny moduł przeznaczony do inteligentnej dystrybucji i monitorowania prądu stałego w szafach sterowniczych i rozdzielnicach elektrycznych. Dzięki kompaktowym wymiarom i precyzyjnemu wykonaniu, znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach przemysłowych oraz w systemach, gdzie kluczowa jest niezawodność i bezpieczeństwo zasilania.
Najważniejsze cechy bloku mocy Mico Pro 2x2x06
- Wysoka wydajność prądowa do 20 A – stabilna praca nawet przy dużym obciążeniu.
- Szeroki zakres napięć wejściowych (od 9 V do 30 V DC) – elastyczność zastosowania w różnych systemach zasilania.
- Kilkukanałowa konstrukcja – obsługa wielu obwodów, co umożliwia łatwą i intuicyjną organizację okablowania.
- Montaż na szynie DIN TH35 (EN 60715) – szybka i prosta instalacja w standardowych rozdzielniach.
- Zaciski sprężynowe – wygodne, bezpieczne oraz trwałe połączenie przewodów, minimalizujące ryzyko poluzowania się styków.
- Stopień ochrony IP20 – zabezpieczenie przed dostępem do części niebezpiecznych, co jest istotne dla bezpieczeństwa obsługi.
- Kompaktowe wymiary (wysokość 130 mm, szerokość 24 mm, głębokość 114 mm) – oszczędność miejsca w szafie sterowniczej.
- Odporność na trudne warunki pracy – szeroki zakres temperatur roboczych (-25°C do +55°C).
Zalety stosowania bloków Mico Pro 2x2x06
Inteligentny blok mocy Mico Pro 2x2x06 skutecznie zabezpiecza obwody przed przeciążeniem i zwarciem. Dzięki precyzyjnemu monitorowaniu prądu w każdym kanale, umożliwia szybkie wykrywanie nieprawidłowości i eliminację błędów, co znacznie wydłuża żywotność urządzeń i minimalizuje ryzyko awarii instalacji.
Modułowa budowa umożliwia rozbudowę systemu zgodnie z indywidualnymi potrzebami, pozwalając na dostosowanie liczby kanałów oraz funkcjonalności do wymagań danej aplikacji.
Wbudowane sygnalizatory stanu ułatwiają diagnostykę pracy, pozwalając operatorowi szybko zlokalizować przeciążony lub niesprawny obwód.
Zastosowanie inteligentnych bloków mocy – gdzie sprawdzi się Mico Pro 2x2x06?
- Szafy sterownicze i rozdzielnice elektryczne – kontrola i ochrona wielu linii zasilających.
- Automatyka przemysłowa – zarządzanie zasilaniem urządzeń wykonawczych, sterowników PLC, czujników oraz modułów komunikacyjnych.
- Maszyny produkcyjne i linie technologiczne – zapewnienie ciągłości zasilania oraz szybkiej diagnostyki usterek.
- Systemy bezpieczeństwa – ochrona krytycznych instalacji przed przeciążeniem i zwarciem.
Podsumowanie – blok mocy Mico Pro 2x2x06 9000-41000-0002206
Blok mocy Mico Pro 2x2x06 to niezawodne i innowacyjne rozwiązanie dedykowane do profesjonalnych zastosowań przemysłowych, gdzie bezpieczeństwo, elastyczność i łatwość instalacji są kluczowe. Wytrzymała konstrukcja oraz zaawansowane funkcje monitorowania prądu czynią z tego modelu doskonały wybór do efektywnej dystrybucji i zabezpieczenia zasilania w każdej instalacji przemysłowej.
