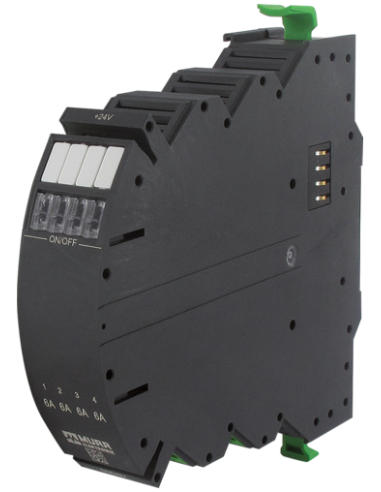

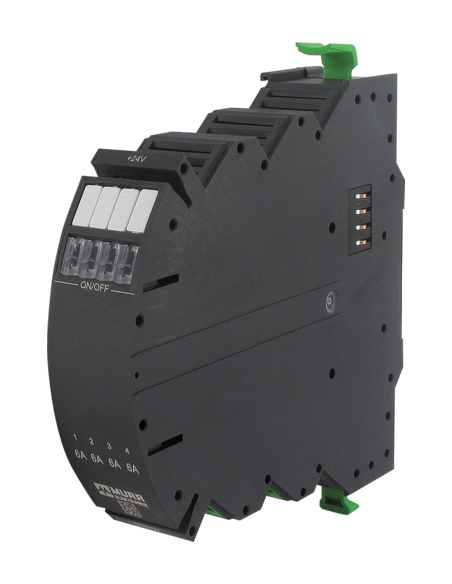

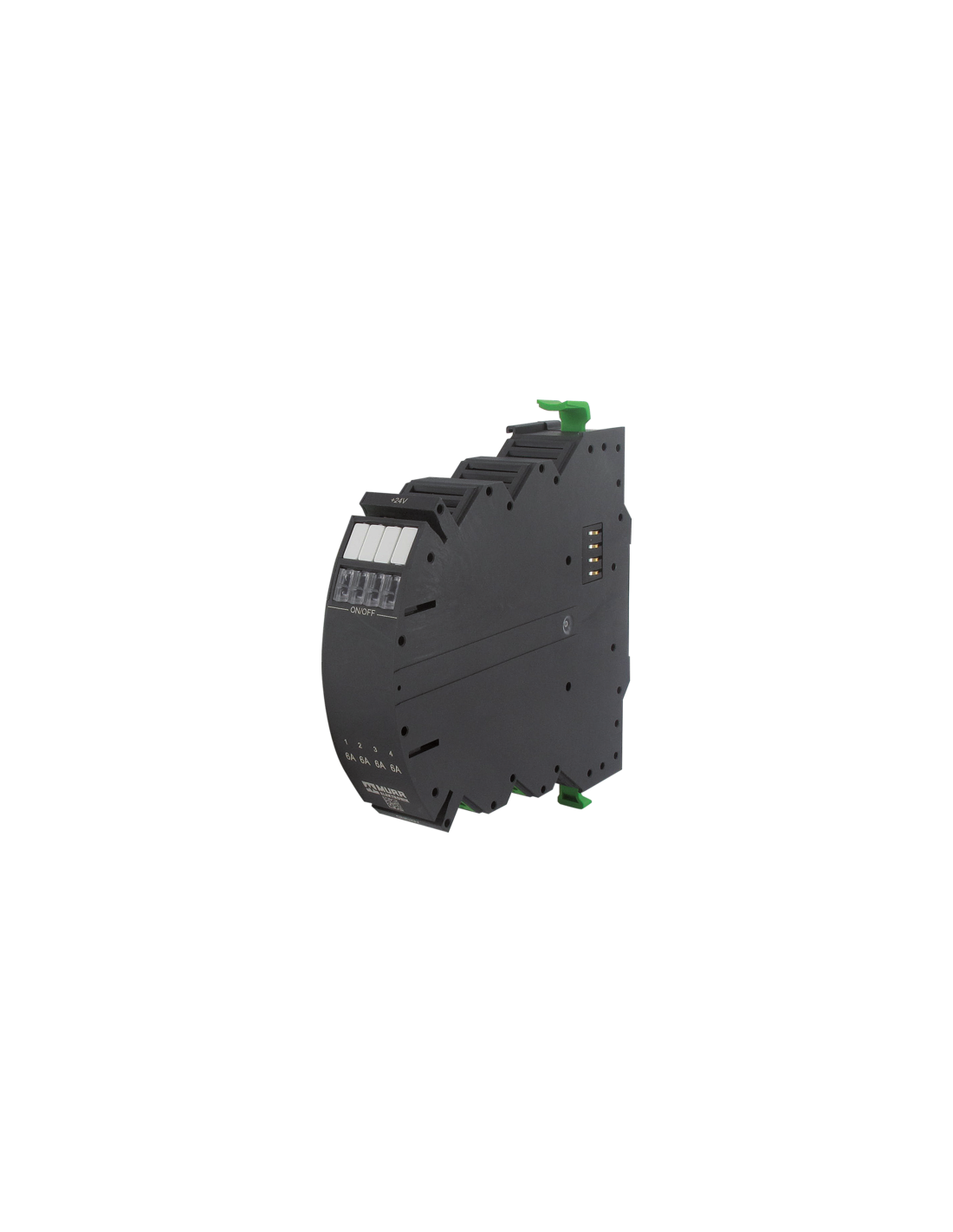

Mico Pro® fix 4.6
4 kanały
Ustawienie prądu 6 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 4 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 6 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
| PIN 3 | 0 V 3 |
| PIN 4 | 0 V 4 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Moduł elektroniczny zabezpieczeń Mico Pro 4x6A 9000-41014-0600000 – profesjonalna ochrona obwodów
Mico Pro® 4 kanały 6A to zaawansowany moduł do monitorowania i zabezpieczania obwodów prądu stałego w instalacjach przemysłowych, dedykowany do systemów automatyki i rozdziału zasilania. Produkt o kodzie 9000-41014-0600000 wyróżnia się kompaktowymi wymiarami oraz łatwością montażu na szynie DIN (TH35 zgodnie z EN 60715).
Kluczowe cechy i zalety modułu Mico Pro 4x6A
- Wielokanałowe zabezpieczenie – obsługa do 4 niezależnych kanałów o regulowanym prądzie maksymalnym 6A na każdy kanał.
- Skuteczna ochrona obwodów – wykrywanie przeciążeń i zwarć, szybkie reagowanie oraz wizualizacja stanu każdego kanału.
- Elastyczność napięć wejściowych – obsługa zasilania DC od 9 V do 30 V (typowo 12 V lub 24 V), dostosowanie do zróżnicowanych aplikacji.
- Kompaktowa budowa – oszczędność miejsca w rozdzielniach dzięki niewielkim wymiarom (wysokość: 130 mm, szerokość: 24 mm, głębokość: 114 mm).
- Bezpieczny montaż – przeznaczony do montażu na szynie DIN, co umożliwia szybkie i beznarzędziowe instalowanie.
- Wysoka wydajność przełączania – możliwość pracy z obciążeniami do 30 mF na każdy kanał.
- Rozbudowane złącza – nowoczesne zaciski sprężynowe FK zapewniają stabilność połączeń i szybki montaż przewodów.
- Sygnalizacja optyczna – wyraźne oznaczenia oraz dostęp do wskaźników stanu dla każdego kanału.
- Stopień ochrony IP20 – idealny do montażu w szafach sterowniczych i obudowach automatyki przemysłowej.
Typowe zastosowania modułu Mico Pro 4x6A
Moduł Mico Pro 4x6A znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych i automatyki budynkowej. Świetnie sprawdza się w instalacjach wymagających ciągłego i bezpiecznego zasilania wielu odbiorników:
- zabezpieczanie rozgałęzionych linii zasilających w szafach sterowniczych,
- ochrona zasilania sterowników PLC, układów IO oraz urządzeń wykonawczych,
- współpraca ze złożonymi systemami automatyki przemysłowej oraz infrastruktury budynkowej,
- monitorowanie i zarządzanie zasilaniem silników, czujników, siłowników oraz zaworów,
- aplikacje w systemach transportu, produkcji maszyn oraz linii technologicznych.
Wytrzymałość i niezawodność – gwarancja ciągłości pracy
Moduł Mico Pro został zaprojektowany do pracy w wymagających warunkach środowiskowych – toleruje temperatury robocze od -25°C do +55°C oraz zapewnia wysoką odporność mechaniczną. Przekroje przyłączeniowe przewodów mogą wynosić od 0,2 mm² do 4 mm², co pozwala na elastyczne dopasowanie do instalacji.
Prosta obsługa, szybki montaż, szeroki zakres możliwości
Dzięki czytelnej konstrukcji oraz wyjściom sterującym i sygnalizacyjnym, moduł Mico Pro 4x6A usprawnia diagnozowanie stanu instalacji i skraca czas reakcji na potencjalne zagrożenia. Rozwiązanie polecane do nowoczesnych rozdzielni, maszyn przemysłowych, linii produkcyjnych oraz kompleksowych układów automatyki.
