Mico Pro® PM 24 V DC/40 A

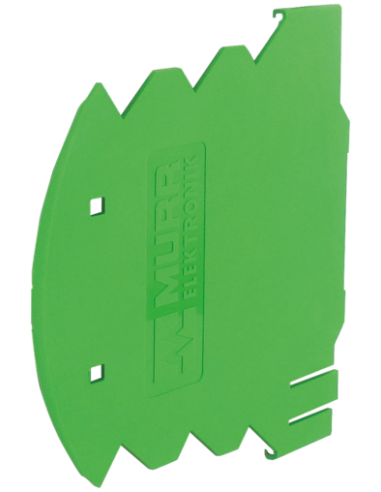

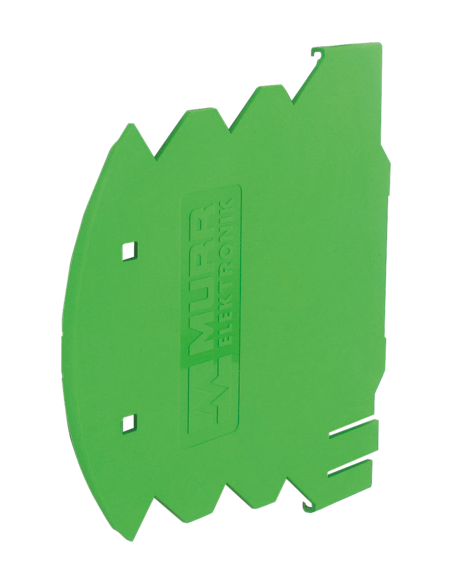

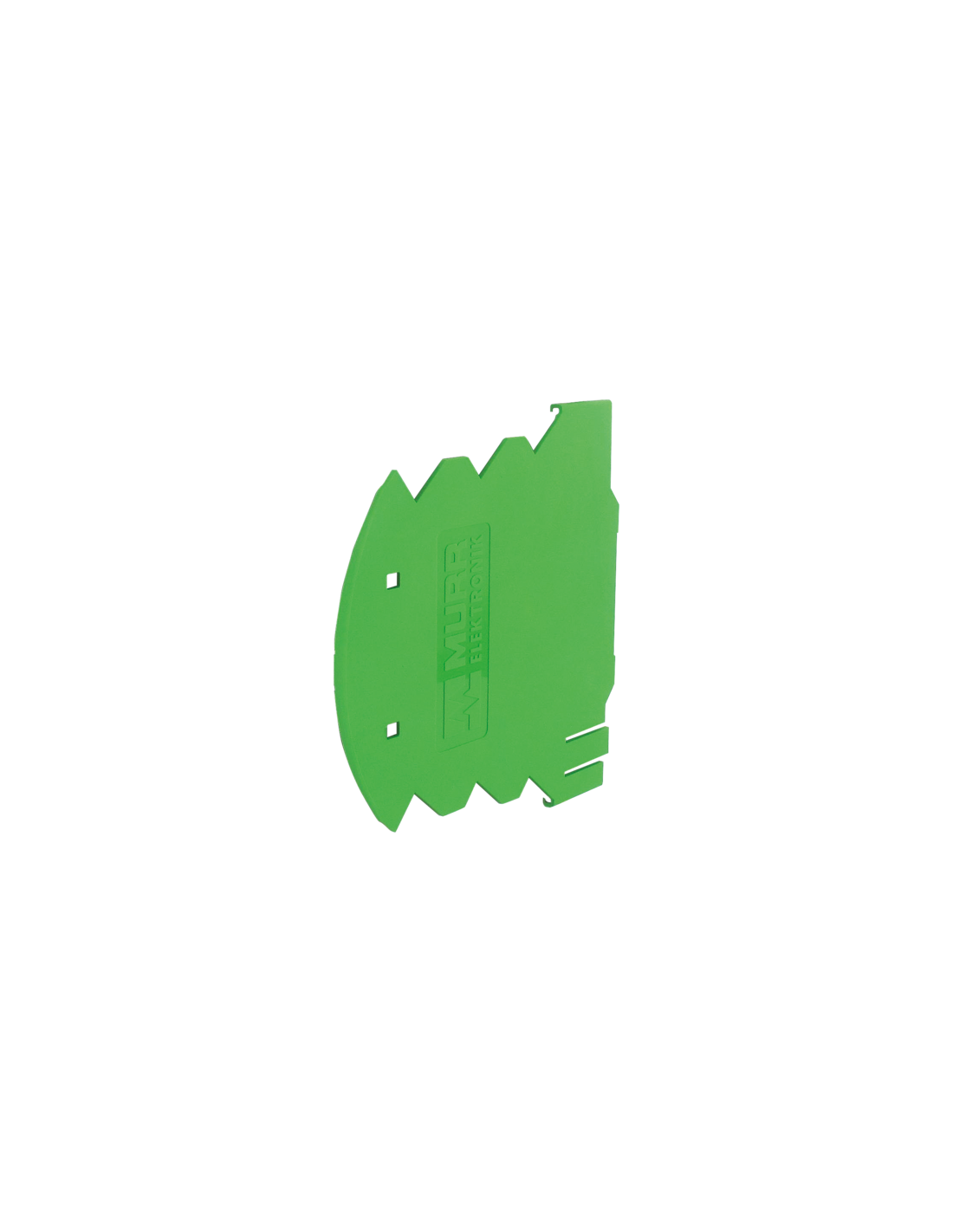

Dołączona pokrywka
Obciążenie
1/2 sin 30 g, 11 ms
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,75 mm² |
| Przekrój przyłącza stałego maks. | 16 mm² |
| Przekrój przyłącza ruchomego min. | 0,75 mm² |
| Przekrój przyłącza ruchomego maks. | 16 mm² |
| Numer AWG stały min. | 4 |
| Numer AWG stały maks. | 20 |
| Numer AWG ruchomy min. | 4 |
| Numer AWG ruchomy maks. | 20 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms 1/2 sin |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 24 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB In + 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Alarm 1 |
| PIN 2 | Alarm 2 |
| PIN 3 | Alarm 3 |
| PIN 4 | Alarm 4 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 0 V 1 |
| PIN 2 | 1 V 2 |
| PIN 3 | 2 V 3 |
| PIN 4 | 3 V 4 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 90% 1 |
| PIN 2 | 90% 2 |
| PIN 3 | 90% 3 |
| PIN 4 | 90% 4 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On 1 |
| PIN 2 | On 2 |
| PIN 3 | On 3 |
| PIN 4 | On 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | Ctrl 1 |
| PIN 2 | Ctrl 2 |
| PIN 3 | Ctrl 3 |
| PIN 4 | Ctrl 4 |

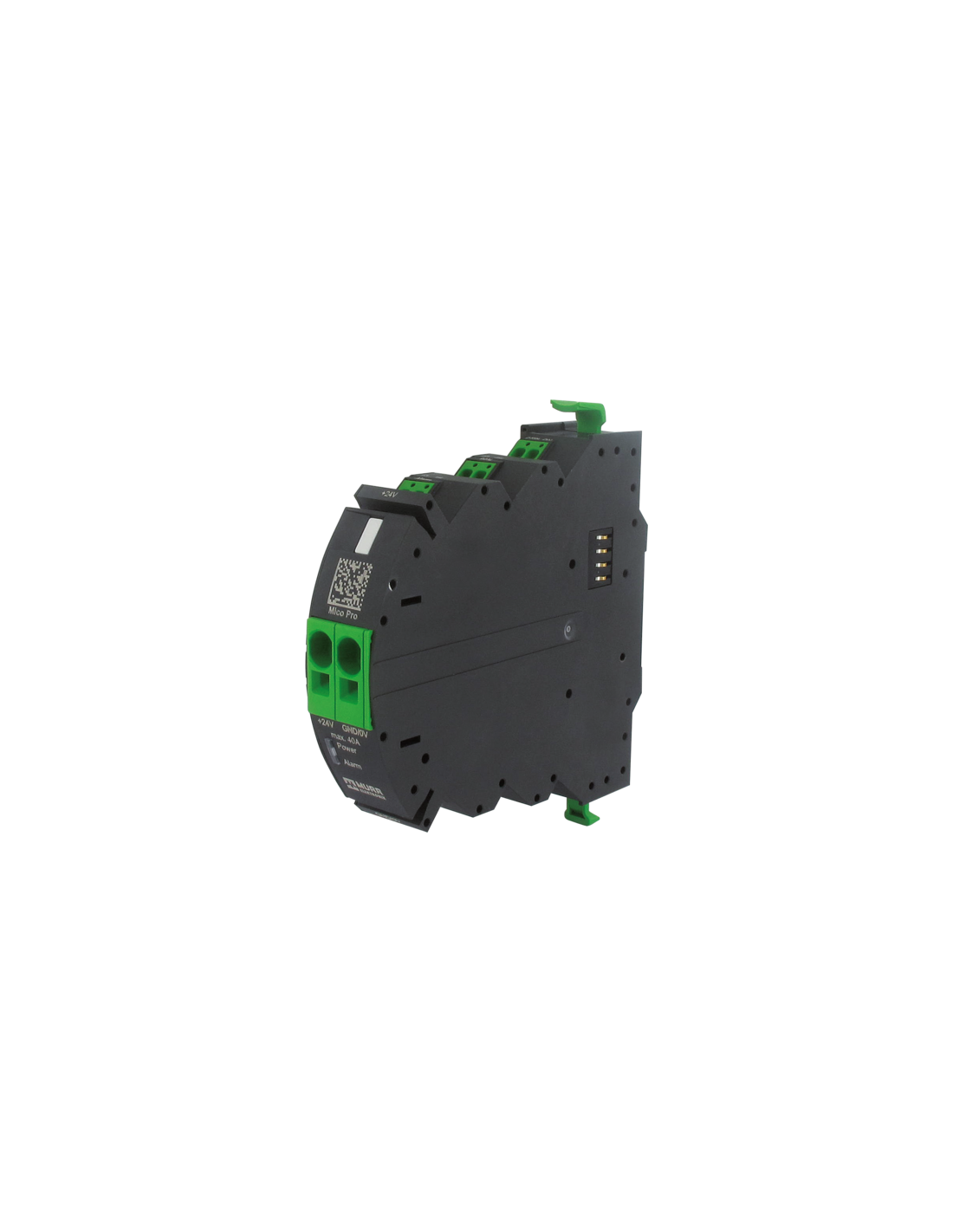

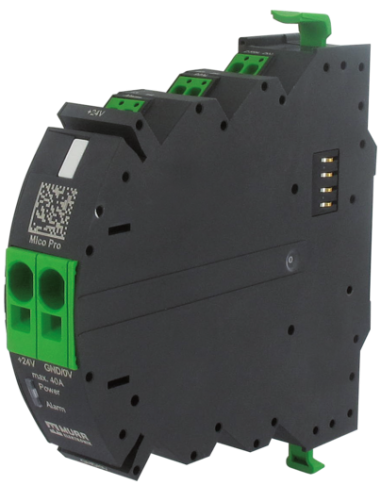

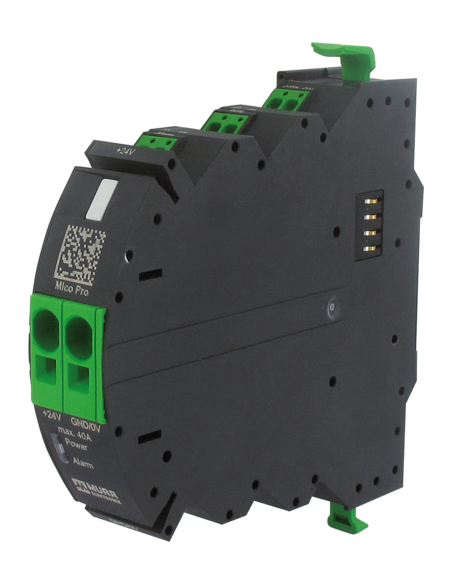

Moduł Zasilacza Mico Pro 9000-41190-0000001 – Nowoczesna Ochrona i Dystrybucja Zasilania 24 V DC
Moduł zasilacza Mico Pro 9000-41190-0000001 to zaawansowany komponent wykorzystywany w inteligentnych systemach dystrybucji energii elektrycznej dla automatyki przemysłowej. Urządzenie to przeznaczone jest do efektywnego zasilania oraz rozdzielania napięcia 24 V DC z maksymalnym obciążeniem do 40 A. Dzięki kompaktowej budowie oraz szerokim możliwościom integracji stanowi kluczowy element bezpiecznego i niezawodnego systemu zasilania w rozdzielnicach i szafach sterowniczych.
Zalety modułu Mico Pro 9000-41190-0000001
- Wysoka wydajność – obsługa obciążeń do 40 A
- Kompaktowa obudowa: oszczędność miejsca na szynie DIN (szerokość tylko 24 mm)
- Możliwość indywidualnej konfiguracji – moduł jako część systemu Mico Pro umożliwia rozbudowę i dopasowanie do wymagań aplikacji
- Wielopoziomowa sygnalizacja stanu i alarmów poprzez dedykowane wyjścia sygnałowe
- Łatwa instalacja – montaż na szynie DIN TH35 (EN 60715)
- Wysoka odporność mechaniczna i elektryczna, m.in. odporność na wstrząsy do 30 g, stopień ochrony IP20
- Zaciski sprężynowe FK umożliwiają szybkie i bezpieczne podłączenie przewodów
- Kompatybilność z nowoczesnymi rozdzielnicami przemysłowymi
Możliwości zastosowania modułu Mico Pro 9000-41190-0000001
Moduł sprawdzi się wszędzie tam, gdzie wymagane jest pewne i niezawodne zasilanie urządzeń automatyki przemysłowej oraz ochrona przed przeciążeniami i zwarciami. Typowe zastosowania to:
- Szafy sterownicze w liniach produkcyjnych
- Systemy rozdziału energii w maszynach, robotach i zautomatyzowanych stanowiskach
- Centra danych oraz instalacje telekomunikacyjne
- Systemy monitoringu i kontroli procesów
- Aplikacje wymagające rozbudowanej diagnostyki zasilania
Budowa i integracja z systemami Mico Pro
Obudowa modułu Mico Pro wykonana jest z trwałego tworzywa sztucznego, a konstrukcja umożliwia błyskawiczny montaż za pomocą zaczepów na szynie DIN. W zestawie znajduje się dedykowana pokrywka, zapewniająca dodatkową ochronę mechaniczną i bezpieczeństwo użytkowania. Podłączenia realizowane są przez liczne zaciski, umożliwiające integrację z różnorodnymi urządzeniami wejściowymi i wyjściowymi.
Możliwość rozbudowy systemu Mico Pro pozwala użytkownikowi na indywidualne projektowanie konfiguracji zasilania – więcej informacji oraz konfigurator online dostępny jest na oficjalnej stronie producenta.
Cechy kluczowe i dane techniczne – przegląd
- Napięcie wejściowe: 9 – 30 V DC
- Maksymalny prąd: 40 A
- Wyjścia sygnałowe: ON/OFF, CTRL, Alarm
- Zakres temperatur pracy: od -25°C do +55°C
- Wymiary obudowy: wysokość 130 mm, szerokość 24 mm, głębokość 114 mm
- Stopień ochrony: IP20 (zgodnie z EN IEC 60529)
- Odporny na wstrząsy: do 30 g, 11 ms
Mico Pro 9000-41190-0000001 stanowi profesjonalne i niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, oferując pewną kontrolę, monitoring i dystrybucję zasilania 24 V DC na najwyższym poziomie bezpieczeństwa i funkcjonalności.
