INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 2× 20/1× 40 A
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy AC | 40 A |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Sprawność | 97 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 21 V |
| Napięcie wyjściowe DC maks. | 30 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy (UL) | 40 A |
| Prąd przeciążeniowy | przy 20 A +50% na 4 s |
Diagnozy
| Styk sygnalizacyjny | tak |
| Alarm contact message type | na kanał |
| Alarm contact potential free | tak |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Zabezpieczenie polaryzacji | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

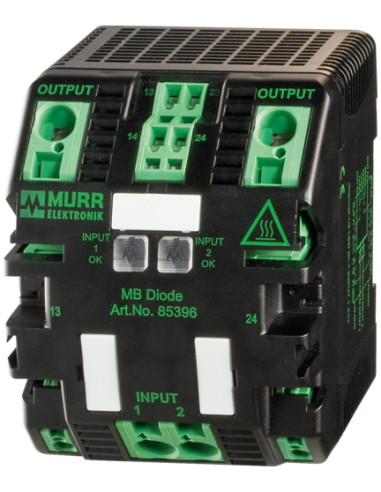

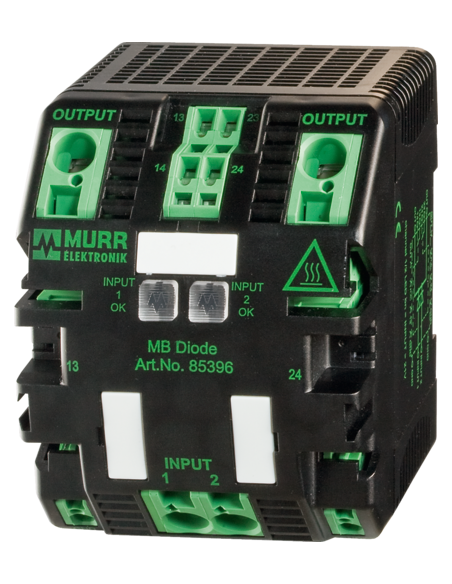

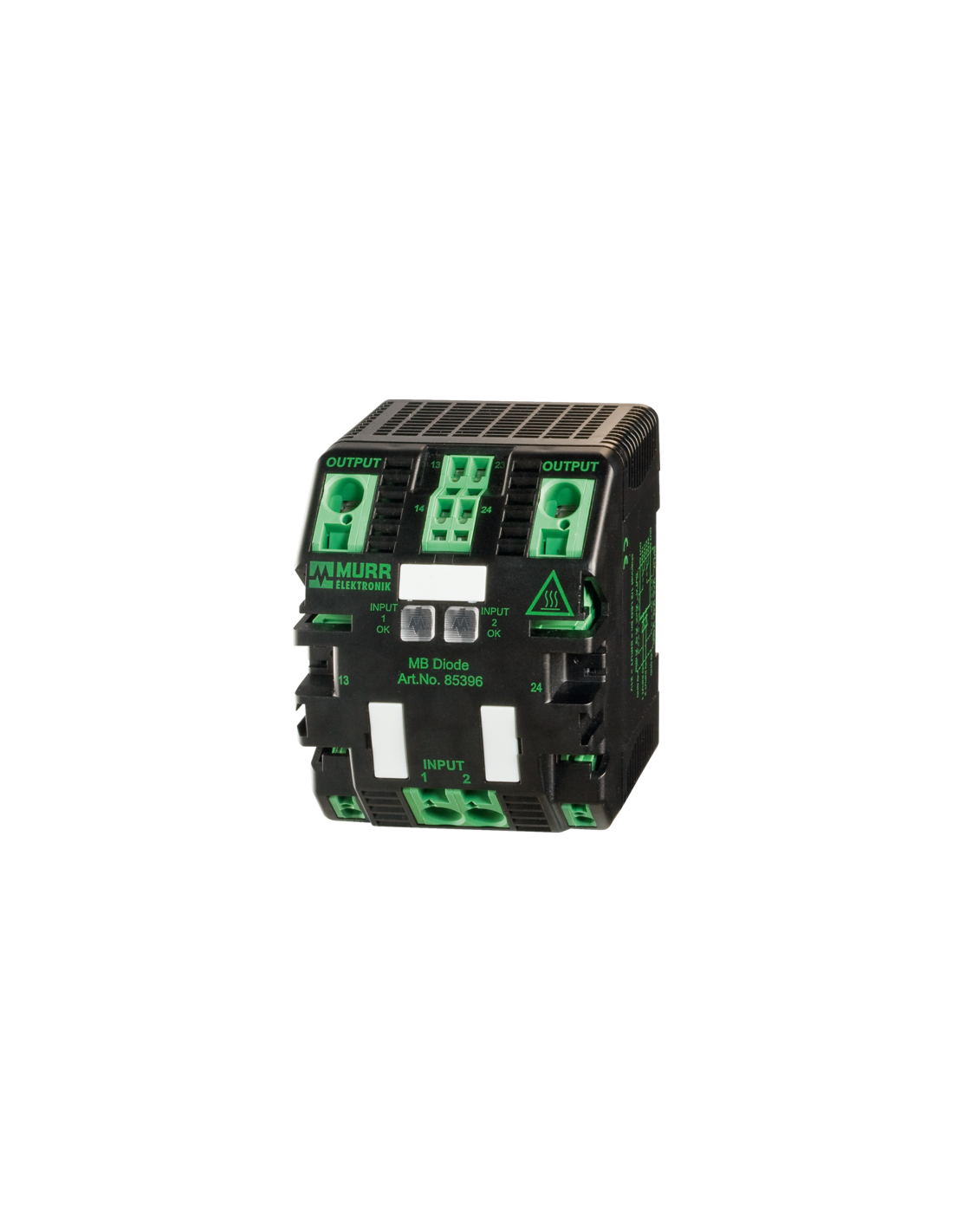

Moduł redundantny MB Dioda 85396 – Bezpieczne zasilanie 24 V DC
Moduł redundantny MB Dioda 85396 marki Murrelektronik to nowoczesne rozwiązanie przeznaczone do systemów wymagających podwyższonej niezawodności zasilania oraz ciągłości pracy. Produkt ten umożliwia skuteczne budowanie redundantnych układów zasilania w instalacjach automatyki przemysłowej oraz systemach wymagających nieprzerwanej pracy.
Zastosowanie i możliwości modułu redundantnego MB Dioda 85396
Moduł MB Dioda 85396 sprawdzi się wszędzie tam, gdzie konieczne jest zabezpieczenie zasilania 24 V DC, na przykład w rozbudowanych szafach sterowniczych, liniach produkcyjnych, systemach bezpieczeństwa, energetyce czy automatyce budynkowej. Dzięki możliwości jednoczesnego podłączenia dwóch źródeł zasilania oraz rozdzieleniu na dwa niezależne wyjścia, redundancja zasilania staje się prosta i skuteczna.

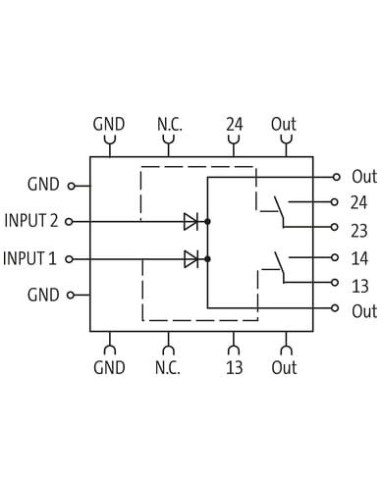

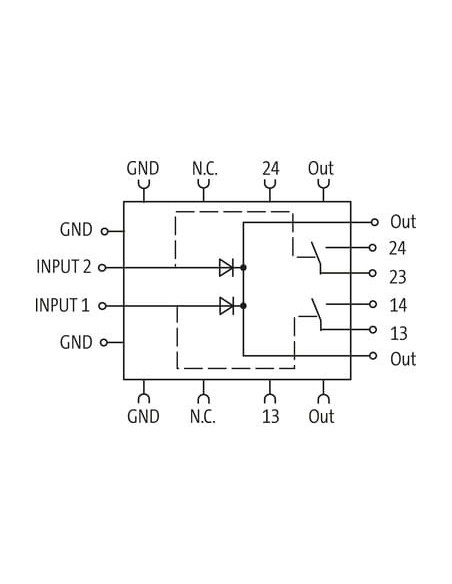

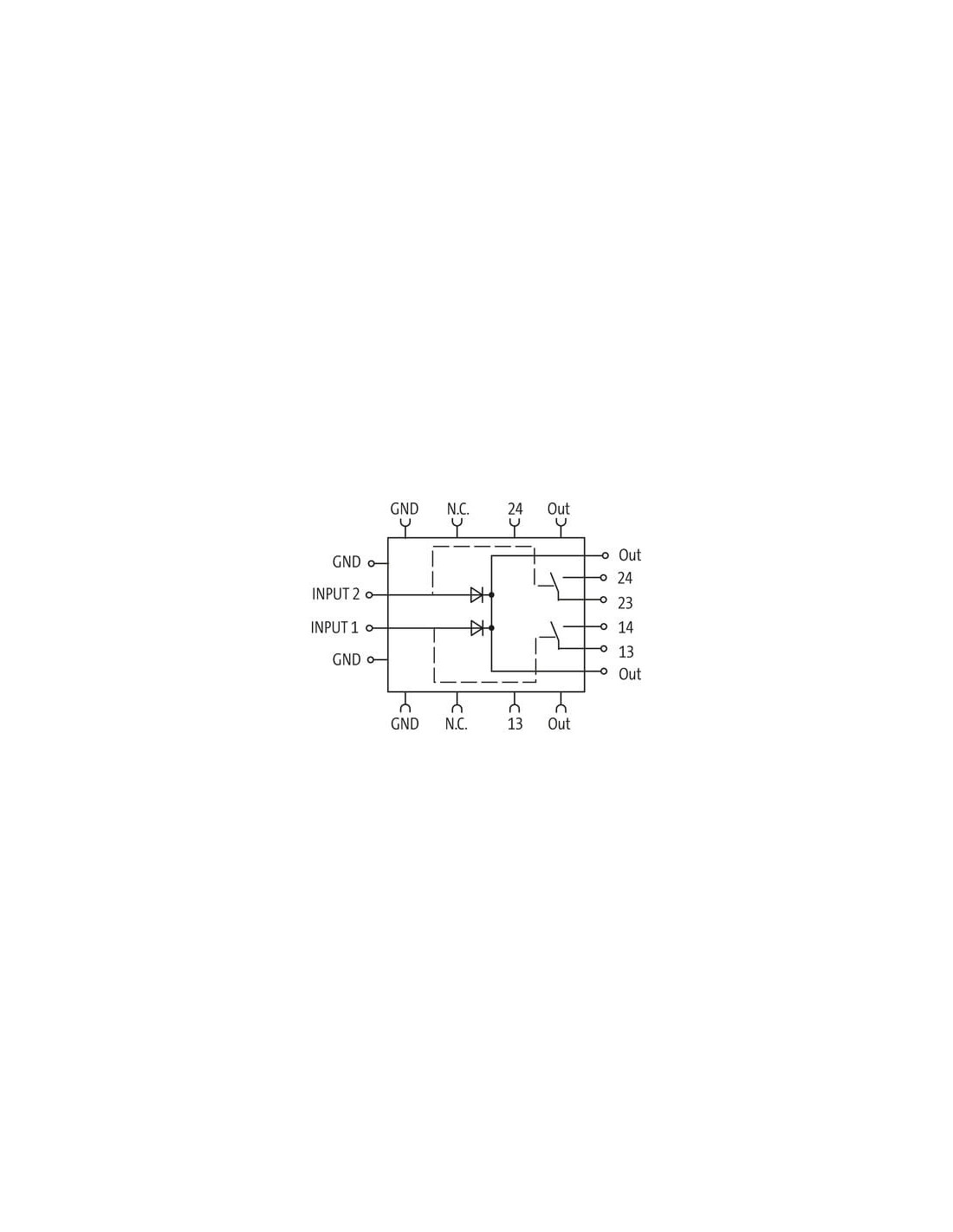

- Redundantne zasilanie – dwa wejścia umożliwiają podłączenie dwóch niezależnych zasilaczy i automatyczne przełączanie w razie zaniku napięcia na jednym z nich;
- Ochrona urządzeń przed przeciążeniem oraz odwrotną polaryzacją dzięki zastosowaniu diod i zabezpieczeń elektronicznych;
- Sygnalizacja stanu pracy – diody LED i styki sygnalizacyjne umożliwiają bieżącą kontrolę stanu zasilania oraz szybkie diagnozowanie sytuacji awaryjnych;
- Łatwy montaż na szynie TH35 (EN 60715) zapewnia szybkie i uniwersalne wdrożenie w istniejących instalacjach;
- Wysoka wydajność: sumaryczny prąd wyjściowy do 40 A, sprawność sięgająca 97%;

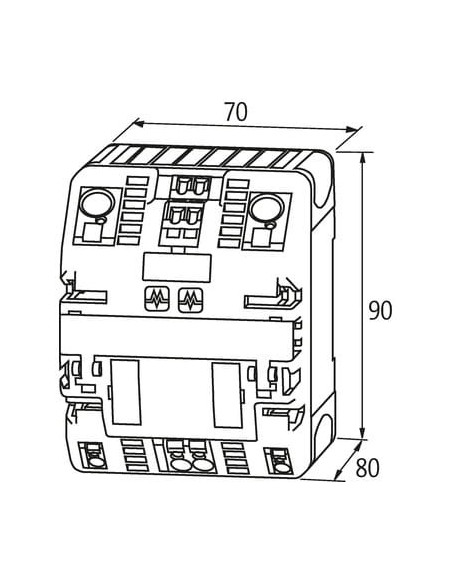

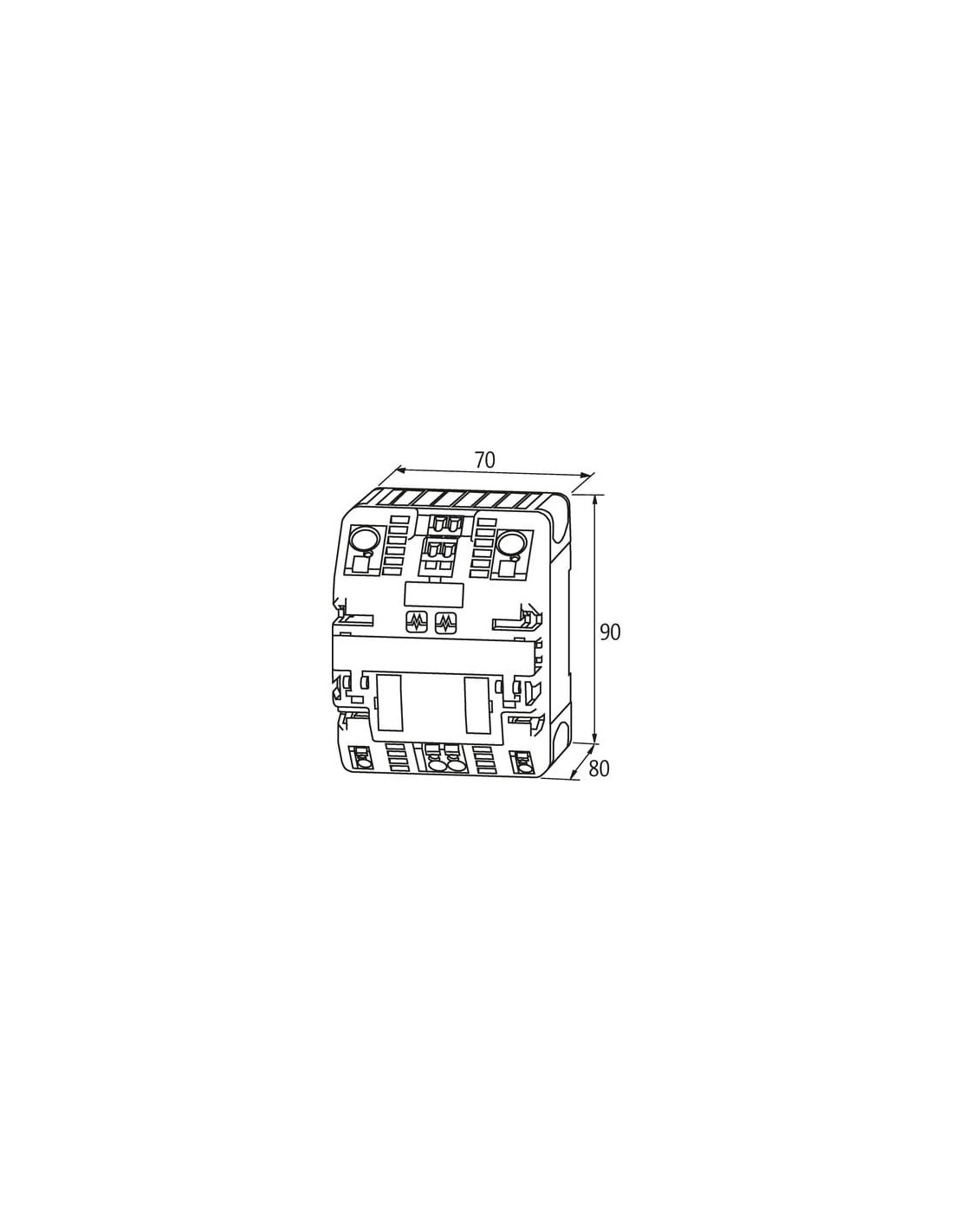

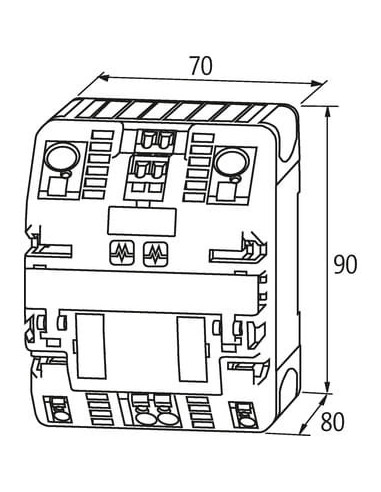

- Kompaktowe wymiary (70×90×80 mm) pozwalają na zastosowanie nawet w ograniczonych przestrzeniach montażowych;
- Bezpieczna praca w szerokim zakresie temperatur, od -25°C do +55°C, co gwarantuje stabilność działania w wymagających warunkach przemysłowych.
Bezawaryjna praca w aplikacjach przemysłowych
Stosowanie modułu MB Dioda 85396 zwiększa niezawodność systemów zasilania oraz eliminuje ryzyko przerw w zasilaniu kluczowych odbiorników. Jest to kluczowe rozwiązanie w procesach produkcyjnych, systemach sterowania oraz aplikacjach, w których każdy przestój generuje wysokie koszty.
Kluczowe zalety wykorzystania modułu redundantnego
- Wysoki poziom bezpieczeństwa – niezależność od pojedynczego zasilacza;
- Ochrona przed przeciążeniem i błędami podłączeń;
- Łatwa diagnostyka stanu pracy za pomocą wbudowanych wskaźników LED oraz styków sygnalizacyjnych (alarmowych);
- Odporność na trudne warunki środowiskowe, wilgotność oraz zmienne temperatury.
Przykładowe zastosowania
Moduł MB Dioda 85396 znajduje szerokie zastosowanie w:
- szafach sterowniczych automatyki przemysłowej,
- systemach bezpieczeństwa maszyn,
- systemach backupu zasilania,
- technologii budynkowej i automatyce HVAC,
- energetyce i infrastrukturze krytycznej,
- monitoringu oraz sieciach teleinformatycznych.
Dzięki wytrzymałej konstrukcji i bogatym funkcjom moduł MB Dioda 85396 stanowi efektywne wsparcie dla zapewnienia ciągłości zasilania i stabilności działania aplikacji wymagających niezakłóconej pracy.
