MICO+ 48 V DC 4.6
4 kanały
Ustawienie prądu 1, 2, 4, 6 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 48 V |
| Napięcie wejściowe DC min. | 36 V |
| Napięcie wejściowe DC maks. | 60 V |
| Napięcie wejściowe ON wejść sterujących min. | 20 V |
| Napięcie wejściowe ON wejść sterujących maks. | 60 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 5 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 1,5 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 70 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 48 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | Off |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 48 V DC |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 3 |
| PIN 2 | Out 3 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 4 |
| PIN 2 | Out 4 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Off |
| PIN 3 | 0.9 |
| PIN 4 | 14 |

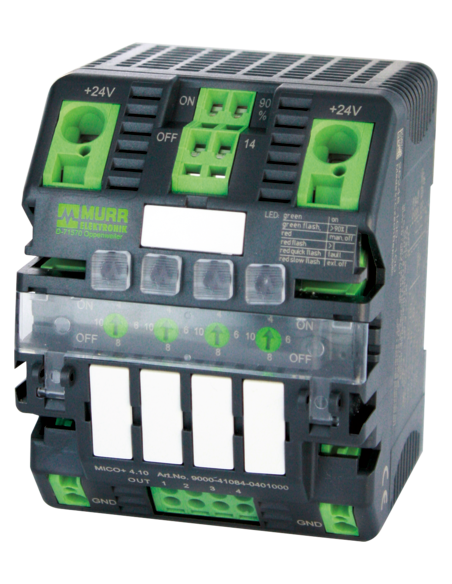

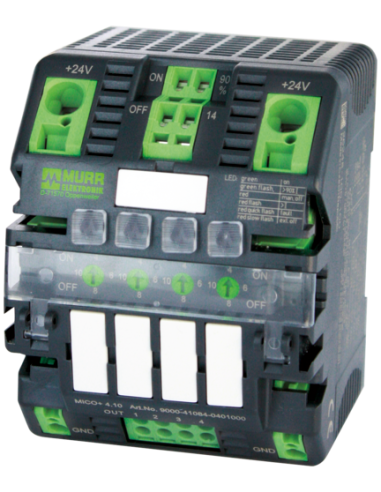

Moduł zabezpieczeń elektronicznych MICO+ 48V DC 4.6 – 4-kanałowy, kod 9000-42084-0100600
MICO+ 48V DC 4.6 to innowacyjny, 4-kanałowy moduł monitorujący i rozdzielający prąd stały, idealny do zastosowań w automatyce przemysłowej oraz systemach zasilania wymagających niezawodnej ochrony obwodów. Zaprojektowany do pracy z napięciem 48 V DC, znajduje zastosowanie wszędzie tam, gdzie konieczne jest monitorowanie, ochrona i selektywne wyłączanie poszczególnych linii zasilających.
Elektroniczna ochrona obwodów 48V DC – gwarancja bezpieczeństwa
Urządzenie pozwala na indywidualne ustawienie prądu na każdym kanale (1, 2, 4 lub 6 A). Dzięki temu możliwa jest dokładna adaptacja do indywidualnych potrzeb odbiorników oraz elastyczne zarządzanie rozdziałem mocy w rozdzielnicy.
- 4 niezależne kanały – każda linia z odrębnym zabezpieczeniem oraz wizualizacją stanu.
- Precyzyjne ustawianie progu zadziałania – ochrona przed przeciążeniem i zwarciem.
- Wysoka trwałość i niezawodność – ograniczanie wyłączeń całych grup odbiorników dzięki selektywnemu odcięciu tylko przeciążonych obwodów.
- Możliwość monitorowania stanu kanałów na froncie urządzenia – sygnalizacja LED informująca o pracy każdego kanału.
Typowe zastosowania modułu MICO+ 4.6 48V DC
Moduł sprawdza się wszędzie tam, gdzie konieczne jest precyzyjne zarządzanie oraz zabezpieczenie zasilania w instalacjach przemysłowych. Najczęściej znajduje zastosowanie w takich obszarach jak:
- szafy sterownicze maszyn i linii produkcyjnych.
- infrastruktura IT i telekomunikacja (zasilanie urządzeń sieciowych, serwerów, rozdzielnic).
- automatyka budynkowa i systemy BMS.
- instalacje energetyczne oraz systemy zasilania awaryjnego.
- aplikacje w transporcie i kolejnictwie, gdzie istotna jest separacja i szybkie wykrywanie problemów na liniach zasilających.
Funkcjonalności i zalety MICO+ 48V DC 4.6
- Selektywna ochrona – szybka identyfikacja i samodzielny powrót po zaniku przeciążenia zwiększają dostępność urządzeń końcowych.

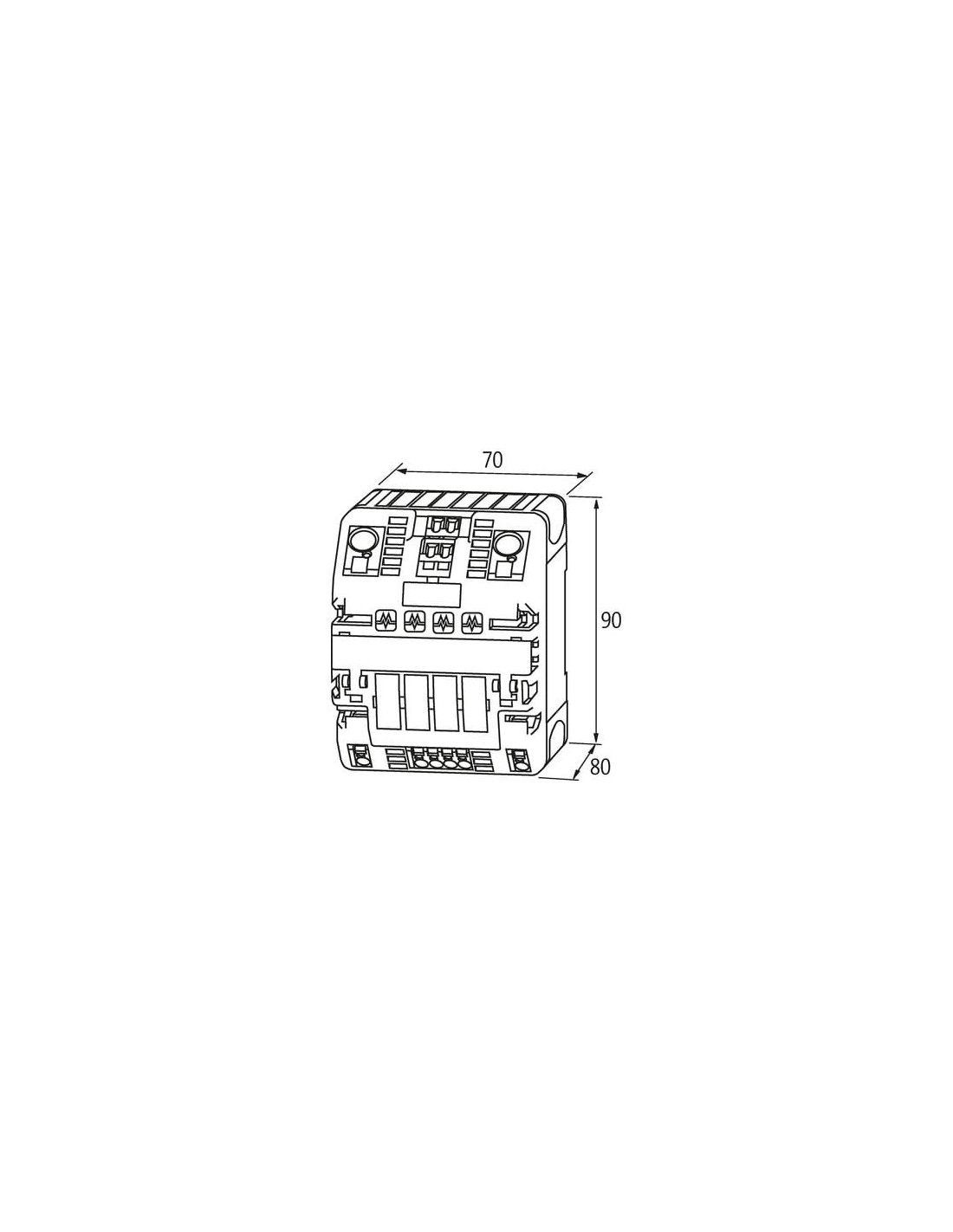

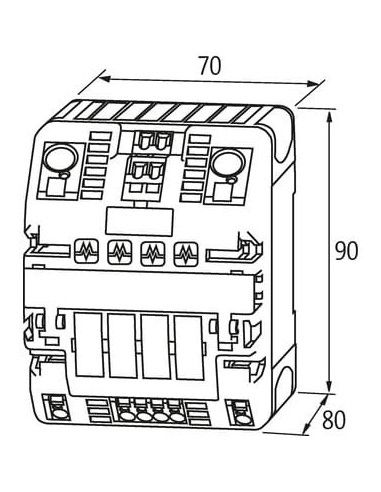

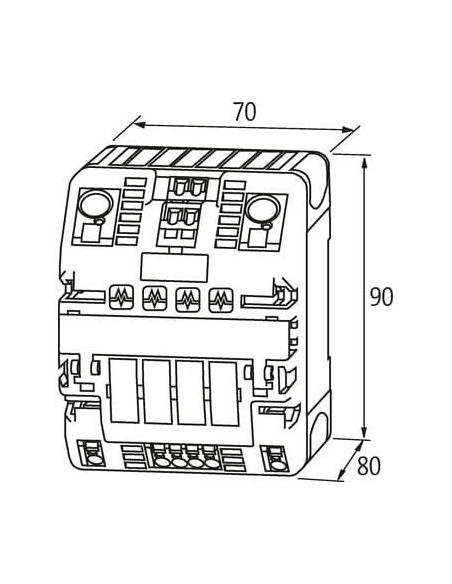

- Kompaktowe wymiary – dzięki wymiarom (70 x 90 x 80 mm) moduł bez problemu zmieści się w standardowej rozdzielnicy na szynę TH35 (zgodność z normą EN 60715).
- Łatwy i szybki montaż – konstrukcja "snap-on" pozwala na szybkie mocowanie bez konieczności użycia narzędzi.
- Szeroki zakres temperatur pracy – praca w zakresie od 0°C do 55°C, umożliwiająca wykorzystanie w wymagających środowiskach przemysłowych.
- Możliwość współpracy z zestawami zworek, maksymalny prąd sumaryczny do 40 A.
Budowa i instalacja

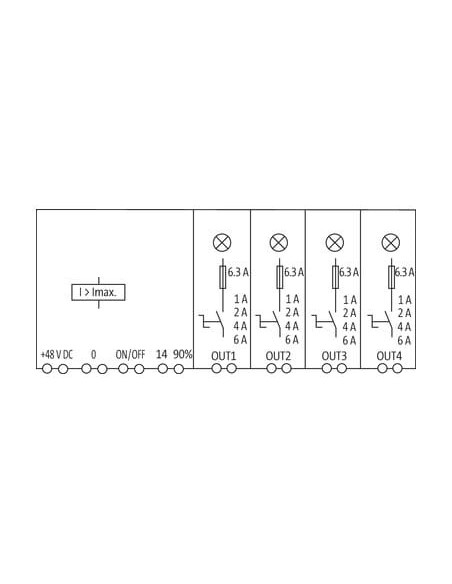

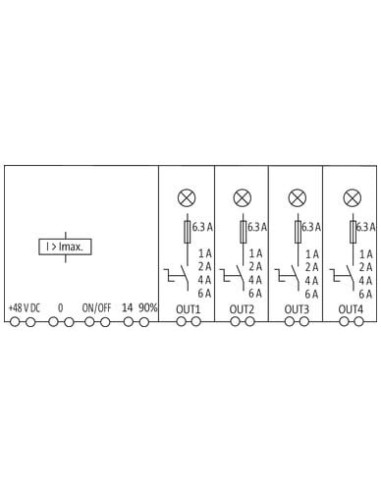

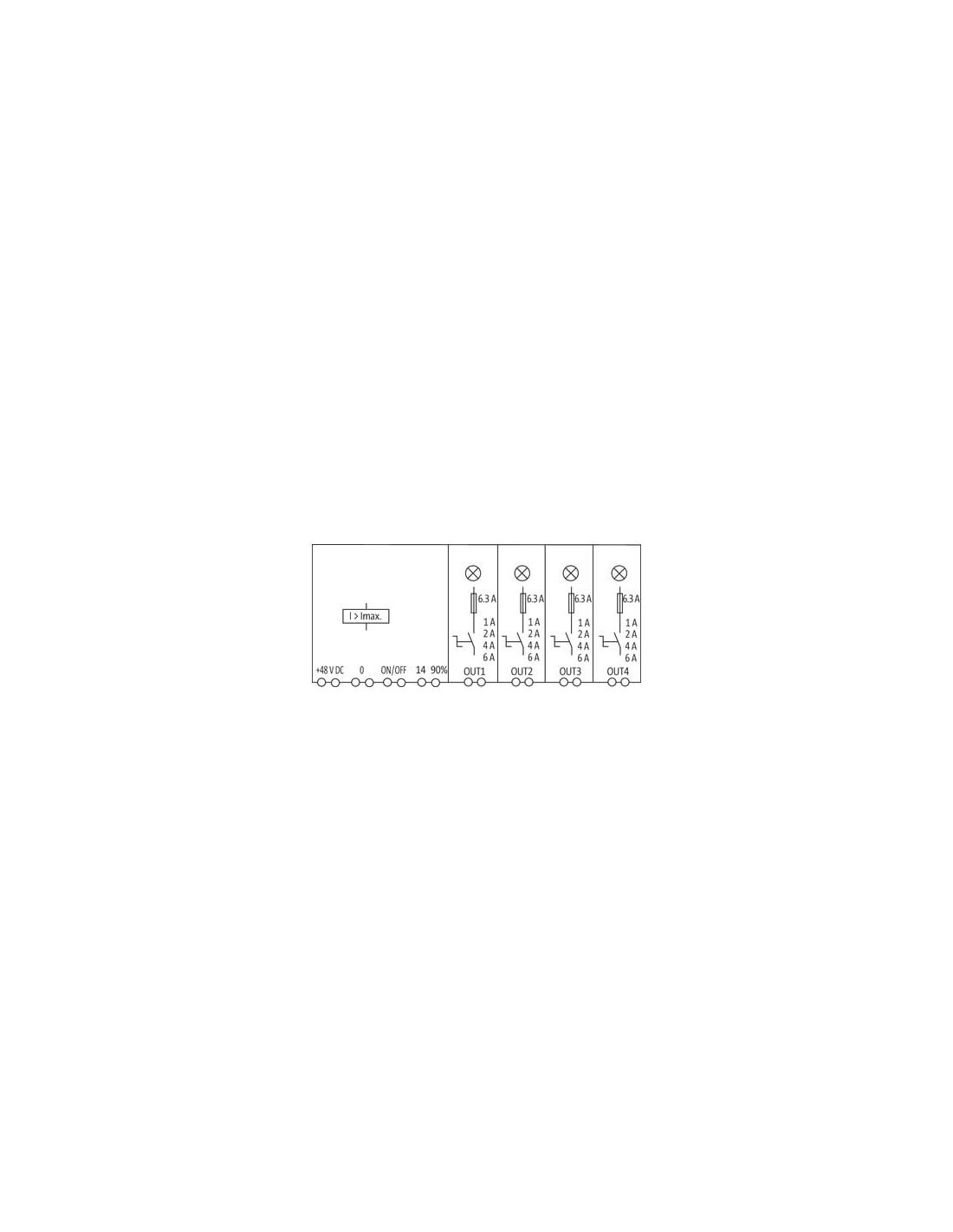

Moduł wyposażony jest w serię zacisków sprężynowych (FK) o różnych przekrojach i konfiguracjach, zapewniając wysoką elastyczność podłączania przewodów sygnałowych oraz zasilających. Dzięki przejrzystym schematom podłączeniowym oraz sygnalizacji świetlnej MICO+ ułatwia eksploatację i diagnozę stanu instalacji.
Podsumowanie – skuteczna ochrona linii zasilających 48V DC
MICO+ 48V DC 4.6 to niezastąpiony element nowoczesnych instalacji przemysłowych, gdzie stawiane są wysokie wymagania dla ochrony i monitoringu obwodów. Gwarantuje niezawodne zabezpieczenie, szybkie reagowanie na nieprawidłowości oraz wygodną obsługę w codziennej eksploatacji. Zapewnia bezpieczeństwo oraz minimalizuje ryzyko kosztownych przestojów w produkcji czy utraty danych w systemach IT.
