Mico Pro® flex 2.10
2 kanały
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe CTRL wejść sterujących High min. | 9 V |
| Napięcie wejściowe CTRL wejść sterujących High maks. | 30 V |
| Sygnał CTRL | ON/OFF |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 9 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 120 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 2 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 10 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 15 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB In + 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Alarm 1 |
| PIN 2 | Alarm 2 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V 1 |
| PIN 2 | 1 V 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 90% 1 |
| PIN 2 | 90% 2 |
Connection type 9
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On 1 |
| PIN 2 | On 2 |
Connection type 10
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Ctrl 1 |
| PIN 2 | Ctrl 2 |

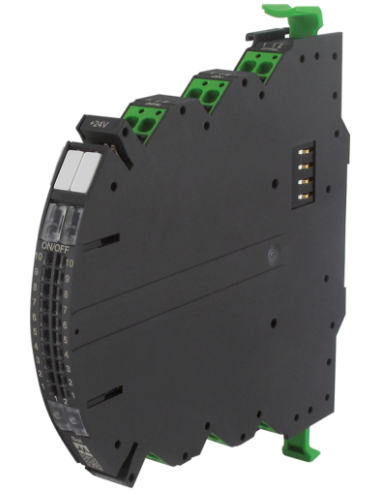

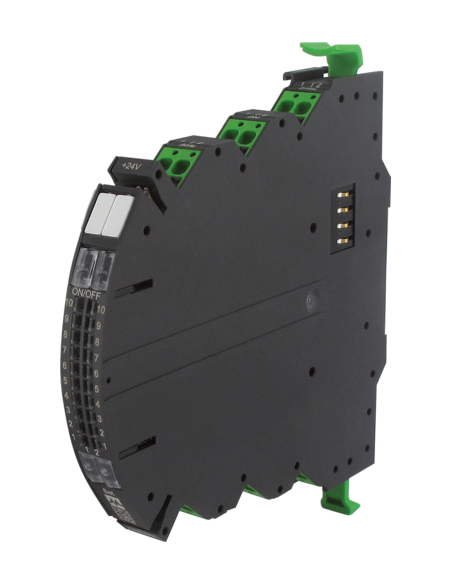

Moduł zabezpieczeń elektronicznych Mico Pro 2-kanałowy – idealny wybór dla nowoczesnych instalacji przemysłowych
Mico Pro 2-kanałowy o numerze katalogowym 9000-41092-0101000 to wysoce specjalistyczny moduł elektroniczny wykorzystywany do rozdziału oraz ochrony zasilania w szafach sterowniczych i systemach automatyki.
Zaawansowana ochrona i monitorowanie obwodów – Mico Pro 2-kanałowy 10A
Wyposażony w 2 niezależne kanały o zakresie ustawianego prądu od 1 do 10 A każdy, moduł ten gwarantuje precyzyjną ochronę obwodów oraz szybkie reagowanie na stany przeciążeniowe. Elektroniczne monitorowanie prądu pozwala na błyskawiczne wykrywanie i sygnalizowanie przekroczeń wartości progowych, co zwiększa niezawodność całego systemu zasilania.
Zastosowanie modułu Mico Pro w automatyce i przemyśle
Moduł Mico Pro doskonale sprawdza się w aplikacjach takich jak:
- Automatyka przemysłowa – ochrona zasilania sterowników PLC, HMI, czujników, siłowników i paneli operatorskich.
- Systemy rozdziału energii – monitorowanie i zabezpieczanie linii zasilających odbiorniki jedno- i wielokanałowe.
- Budowa maszyn i urządzeń – skuteczna ochrona modułów elektronicznych, zasilaczy, silników DC oraz komponentów automatyki.
Niezawodność i łatwa integracja z szafą sterowniczą
Szerokość modułu 12 mm pozwala na oszczędność miejsca w szafie sterowniczej, a montaż na szynie DIN 35 mm (EN 60715) umożliwia szybką i prostą instalację. Stopień ochrony IP20 sprawia, że moduł jest odpowiedni do pracy w typowych warunkach przemysłowych, przy zachowaniu pełnej dostępności dla personelu technicznego.
Elastyczne parametry i wszechstronne możliwości konfiguracyjne
Możliwość pracy z napięciem zasilania od 9 do 30 V DC oraz całkowity prąd sumaryczny zestawu może osiągać nawet 40 A. Moduł pozwala na łatwą rozbudowę systemu, oferując zarówno zaciski sprężynowe, jak i specjalistyczne rozwiązania mostkowe dla różnych rodzajów połączeń elektrycznych.
Certyfikaty i bezpieczeństwo stosowania
Mico Pro spełnia rygorystyczne normy branżowe i posiada szereg certyfikatów, potwierdzających jego niezawodność oraz bezpieczeństwo użytkowania. Zastosowanie elektronicznych bezpieczników umożliwia szybkie zlokalizowanie i usunięcie awarii, co ogranicza ryzyko uszkodzenia pozostałych elementów instalacji.
Główne zalety modułu Mico Pro 2-kanałowego 10A
- Kompaktowa konstrukcja, umożliwiająca montaż w ograniczonej przestrzeni szafy sterowniczej.
- Cyfrowe monitorowanie stanu obwodów – wizualizacja i sygnalizacja stanów przeciążeniowych.
- Elastyczność konfiguracyjna dla różnych zakresów prądowych i napięciowych.
- Wysoka niezawodność i bezpieczeństwo pracy w warunkach przemysłowych.
Wybór modułu zabezpieczeń elektronicznych Mico Pro to gwarancja ciągłości pracy instalacji, optymalnego wykorzystania miejsca oraz profesjonalnej ochrony czułych obwodów elektrycznych w nowoczesnych systemach automatyki.
