Mico Pro® fix 1.2
1 kanał
Ustawienie prądu 2 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 2 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 8 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |

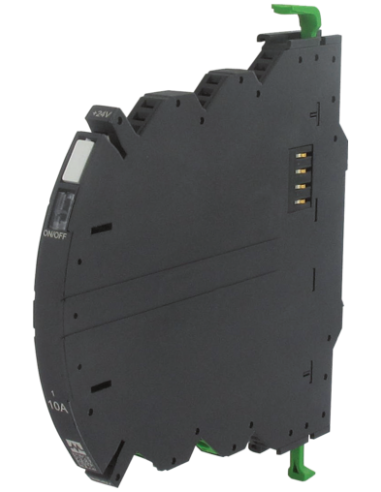

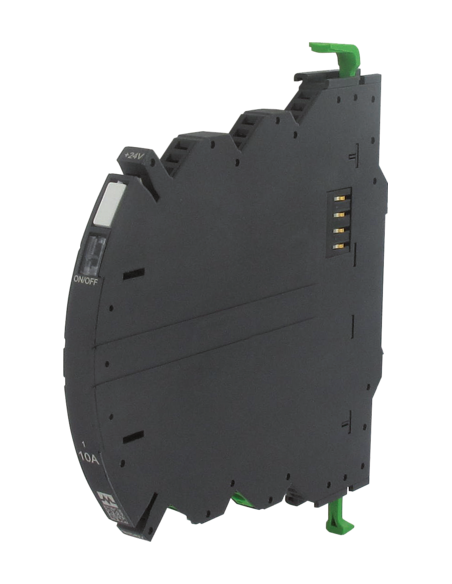

Moduł Mico Pro 1 kanał 2A – elektroniczny monitoring prądu w szafach sterowniczych
Moduł Mico Pro 1 kanał 2A (kod produktu: 9000-41011-0200000) to nowoczesne rozwiązanie przeznaczone do selektywnej ochrony i monitorowania prądowego w rozdzielnicach oraz szafach automatyki. Produkt ten należy do renomowanego systemu Mico Pro® firmy Murrelektronik, który zapewnia skuteczne zarządzanie dystrybucją zasilania w aplikacjach przemysłowych.
Możliwości zastosowania i korzyści płynące z wykorzystania Modułu Mico Pro
Mico Pro 1 kanałowy idealnie nadaje się do monitorowania i ochrony pojedynczych obwodów w instalacjach automatyki, maszynach przemysłowych, liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest skuteczne zabezpieczenie przed przeciążeniem i zwarciem. Dzięki możliwości ustawienia prądu wyzwalającego oraz kompaktowym wymiarom, moduł z łatwością integruje się w istniejących systemach.
- Selektywne odłączanie w przypadku przekroczenia ustawionego progu prądu – podnosi niezawodność linii produkcyjnych.
- Wielonapięciowe wejście (12/24 V DC, zakres 9-30 V DC) umożliwia szerokie zastosowanie w różnych aplikacjach.
- Kompaktowa budowa (szerokość zaledwie 8 mm) pozwala na montaż wielu modułów w ograniczonej przestrzeni szafy sterowniczej.
- Łatwy montaż na szynie DIN TH35 zgodnej z EN 60715.
- Wyposażony w wysokiej klasy zaciski sprężynowe, co umożliwia szybkie podłączenie przewodów i minimalizuje czas instalacji.
Cechy wyróżniające i specjalistyczne funkcje Modułu Mico Pro 9000-41011-0200000
- Precyzyjna ochrona pojedynczych kanałów o prądzie do 2A.
- Napięcie wejściowe DC: 12 V lub 24 V (zakres 9…30 V).
- Zdolność pracy w szerokim zakresie temperatur: od -25°C do +55°C.
- Niski profil – wysokość 130 mm, szerokość 8 mm, głębokość 114 mm.
- Wytrzymałość na sumaryczny prąd zestawu do 40 A.
- Stopień ochrony IP20 – przeznaczony do użytku wewnętrznego w szafach elektrycznych.
- Wyjście sygnałowe do monitorowania stanu: On, Ctrl, Alarm.
- Automatyczne rozpoznawanie zwarcia oraz funkcje ostrzegawcze przez wyjścia sygnalizacyjne.
Typowe zastosowania modułu Mico Pro 1 kanał 2A
- Ochrona i monitoring prądowy pojedynczych linii zasilania w maszynach przemysłowych.
- Zabezpieczanie rozdzielnic w automatyce budynkowej oraz przemysłowej.
- Kompaktowe rozwiązania do nowoczesnych systemów sterowania i instalacji rozdzielczych.
- Personalizacja i rozbudowa systemów Mico Pro według specyficznych potrzeb.
Wybór Modułu Mico Pro 1-kanałowego pozwala osiągnąć wysoki poziom niezawodności, bezpieczeństwa i selektywności zabezpieczenia w każdej profesjonalnej instalacji automatyki.
