MICO 2.6
2 kanały
Ustawienie prądu 1, 2, 4, 6 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Napięcie łączeniowe AC maks. | 30 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy maks. | 100 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

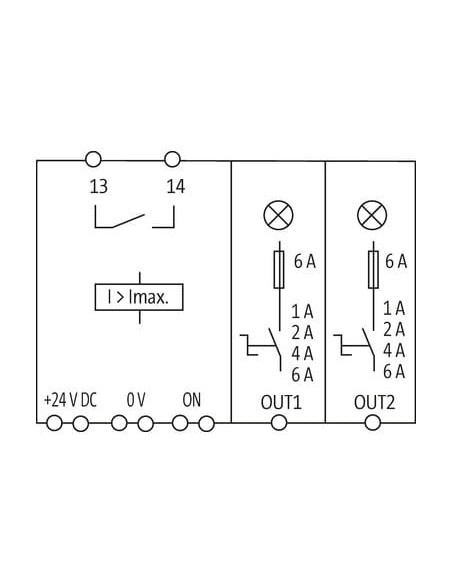

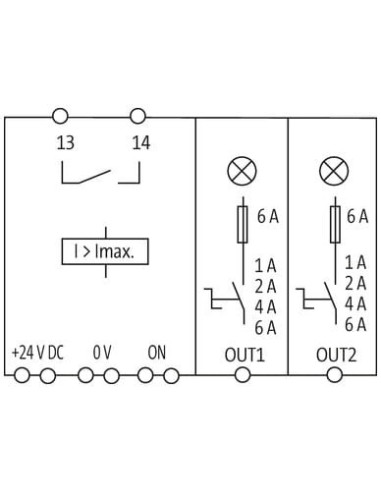

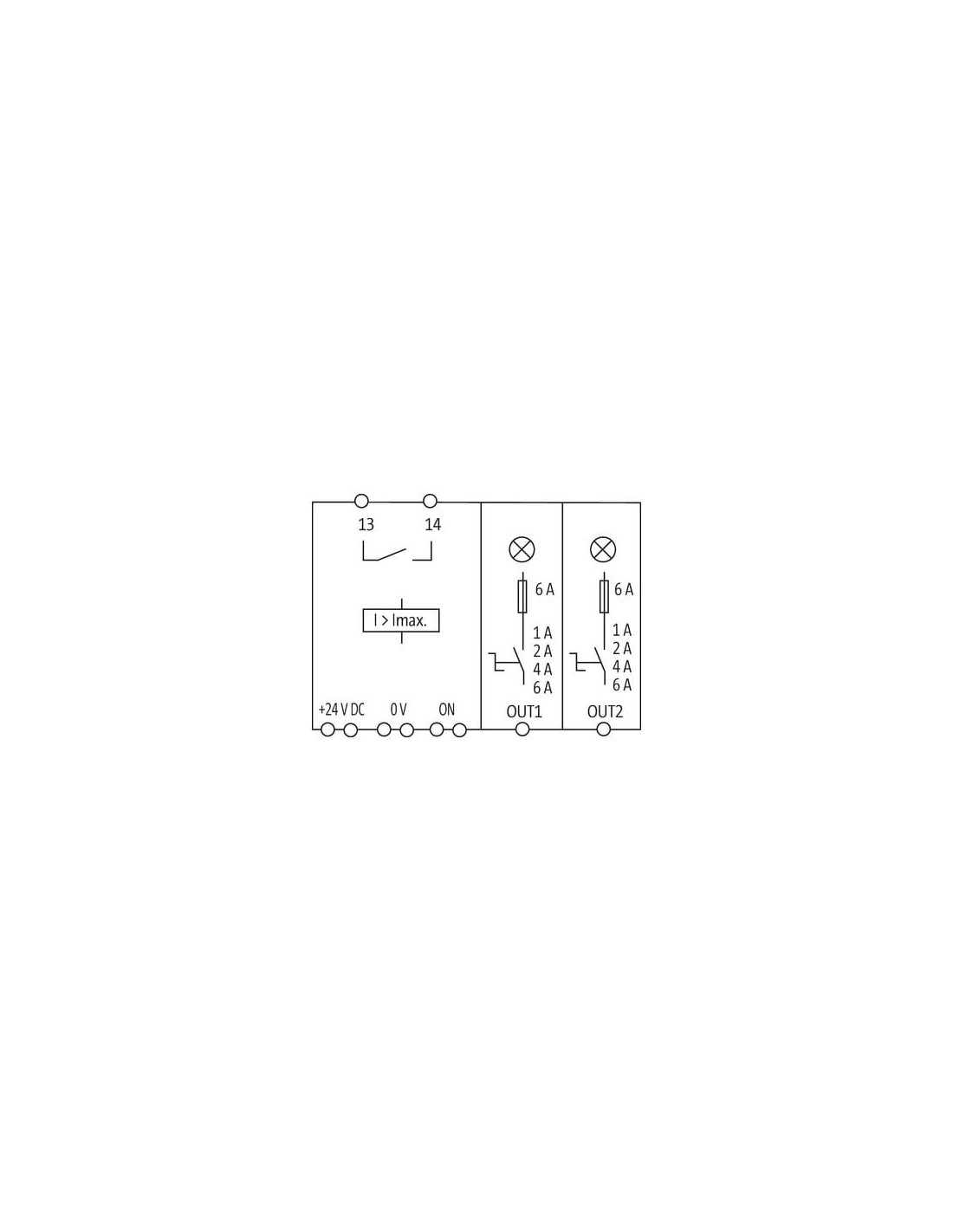

Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 1 |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 2 |
| PIN 2 | Out 2 |
Connection type 8
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | On |
| PIN 3 | 13 |
| PIN 4 | 14 |

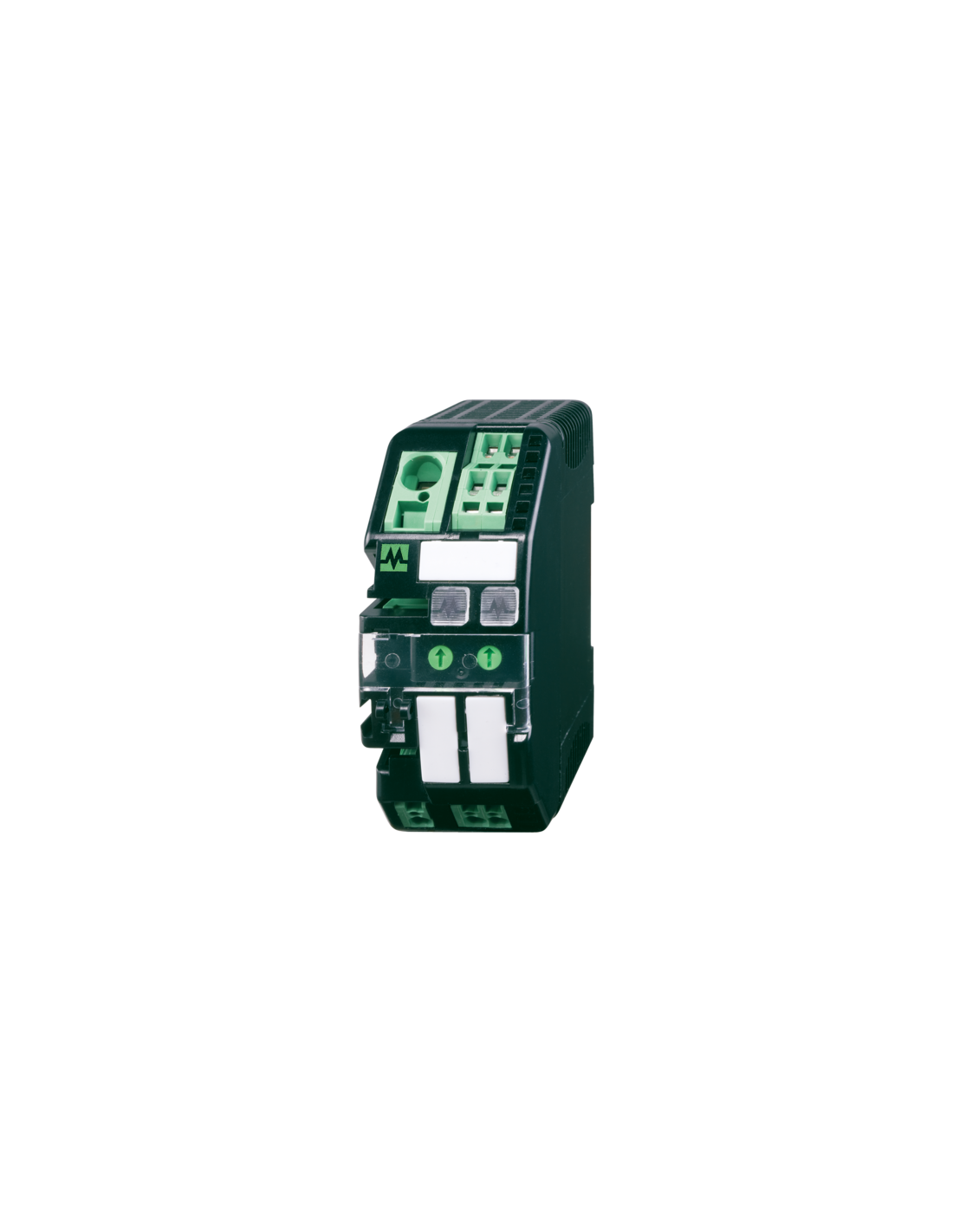

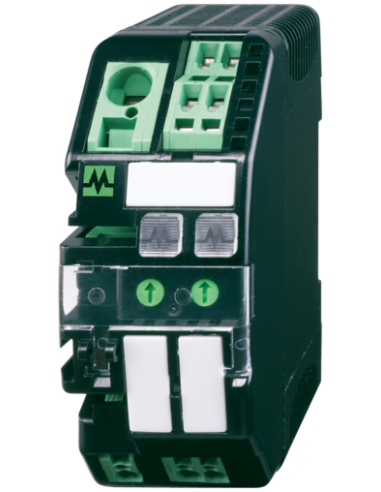

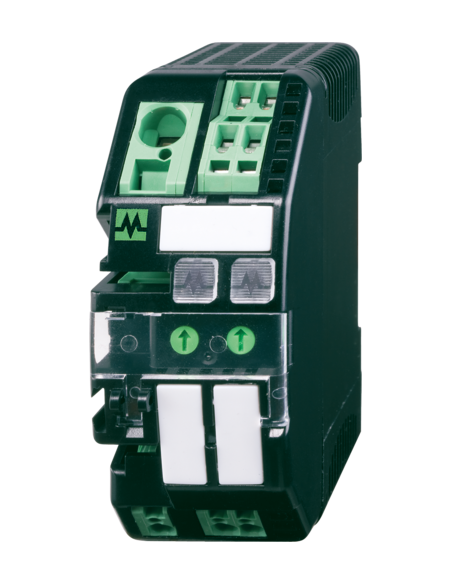

Moduł elektroniczny zabezpieczeń MICO 2.6 2-kanałowy 9000-41042-0100600 – Bezpieczne zarządzanie zasilaniem 24V DC
Moduł MICO 2.6 to zaawansowane urządzenie do elektronicznej dystrybucji i monitorowania prądu w obwodach niskonapięciowych 24V DC. Został zaprojektowany do zabezpieczania i kontrolowania dwóch niezależnych kanałów, umożliwiając precyzyjne ustawienie prądu wyłączającego na jednym z czterech poziomów: 1 A, 2 A, 4 A, 6 A.
Typowe zastosowania MICO 2.6 w rozdzielnicach i automatyce przemysłowej
Moduł doskonale sprawdza się w szafach sterowniczych, liniach produkcyjnych, systemach automatyki oraz rozdzielnicach zasilających. Umożliwia skuteczną ochronę obwodów przed przeciążeniem i zwarciem, zwiększając bezpieczeństwo i niezawodność zasilanych urządzeń, takich jak sterowniki PLC, czujniki, zawory i siłowniki.
- Ochrona precyzyjna – szybka reakcja na przeciążenia chroni delikatne urządzenia automatyki przed uszkodzeniem.
- Indywidualne ustawienia prądów – możliwość dopasowania wartości prądu do specyfiki obwodu.
- Sygnalizacja stanów – wyraźne oznaczenia LED oraz kontakty sygnałowe zapewniają łatwą diagnostykę pracy każdego kanału.
- Zgodność z szynami DIN – szybki i wygodny montaż na szynie nośnej TH35 (EN 60715).
Kluczowe zalety modułu zabezpieczeń MICO 2.6

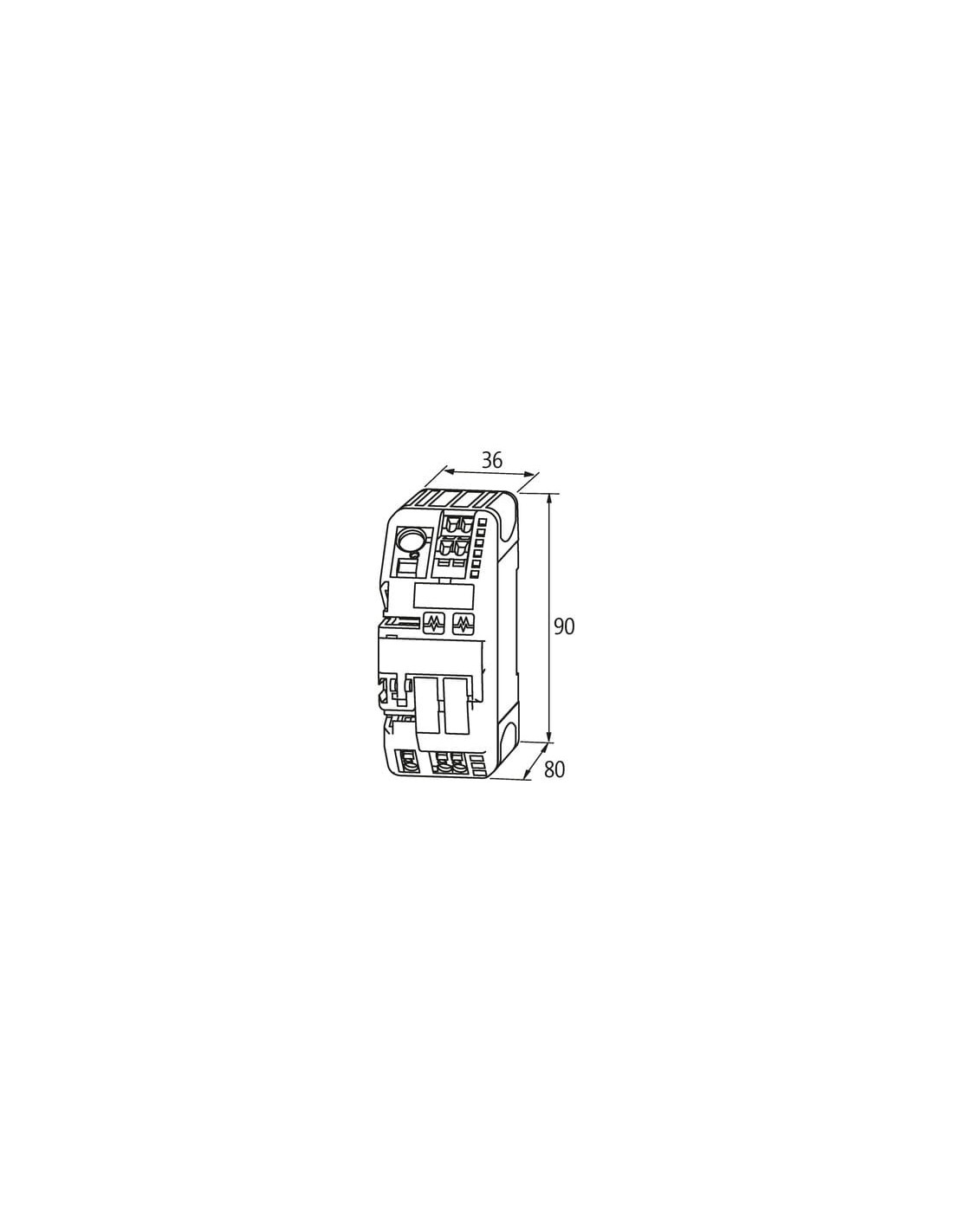

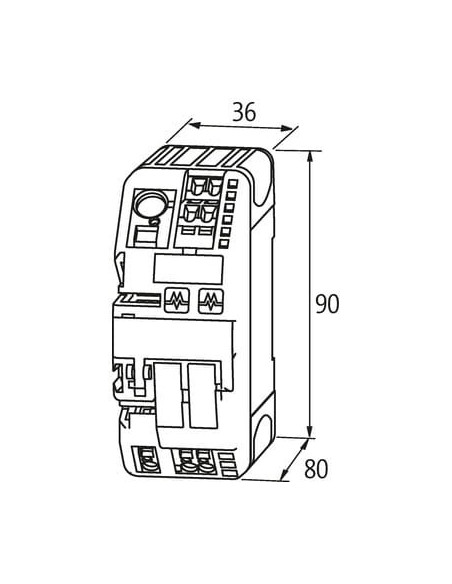

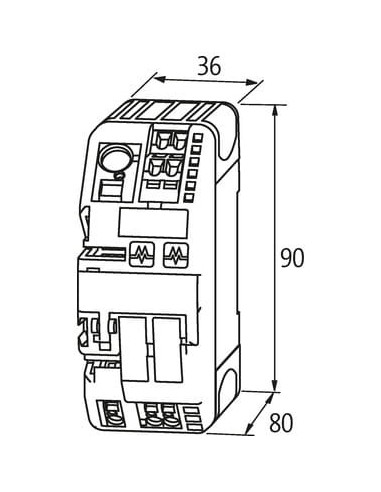

- Kompaktowa budowa – wymiary 36 x 90 x 80 mm pozwalają na oszczędność miejsca w rozdzielni.
- Wysoka wydajność – obsługa do 20 mF na kanał pozwala na pracę nawet przy dużych obciążeniach pojemnościowych.
- Szeroki zakres napięcia wejściowego – moduł pracuje w zakresie od 18 do 30 V DC.
- Prosta eksploatacja – intuicyjne sprężynowe zaciski podłączeniowe oraz łatwe ustawienie prądów wyłączających.
Bezpieczeństwo i niezawodność w zabezpieczaniu obwodów zasilania
MICO 2.6 umożliwia skuteczne ograniczenie skutków zwarć i przeciążeń w zasilaniu przemysłowym. Dzięki elektronicznej detekcji stanów krytycznych oraz automatycznemu wyłączaniu obciążonego kanału, zabezpiecza całą instalację przed uszkodzeniami i długotrwałymi przestojami. Aktywne sygnalizowanie awarii ułatwia utrzymanie ruchu oraz eliminację uszkodzeń.
Możliwości rozbudowy i integracji z systemami automatyki
Moduł MICO 2.6 integruje się z wieloma systemami sterowania dzięki uniwersalnym zaciskom oraz możliwości podłączania szerokiego zakresu przewodów. Zastosowanie sprężynowych zacisków zapewnia szybki i trwały montaż, a standardowa szerokość umożliwia łączenie kilku modułów w jednej szafie rozdzielczej, co sprzyja budowie nawet bardzo rozbudowanych systemów automatyki.
- Bezpieczeństwo oraz niezawodność działania w automatyce i budowie maszyn.
- Łatwość wdrożenia w istniejących oraz nowych instalacjach elektroenergetycznych.
- Oszczędność czasu i miejsca dzięki kompaktowej konstrukcji oraz łatwości montażu.
Moduł MICO 2.6 2-kanałowy to nowoczesne rozwiązanie do zabezpieczania i monitorowania zasilania w każdym systemie przemysłowym, zapewniające najwyższą jakość ochrony oraz szybkie wykrywanie i usuwanie awarii w rozdzielnicach napięcia 24V DC.
