Mico Pro® fix 2.2
2 kanały
Ustawienie prądu 2 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 2 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 2 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 12 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V 1 |
| PIN 2 | 0 V 2 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |

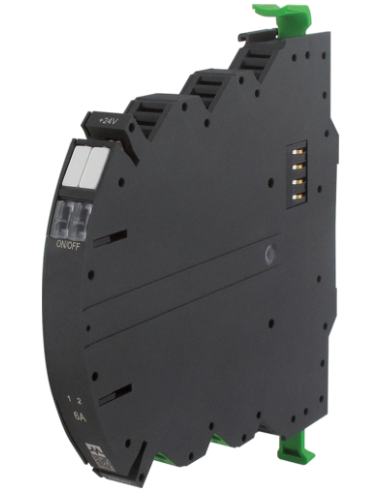

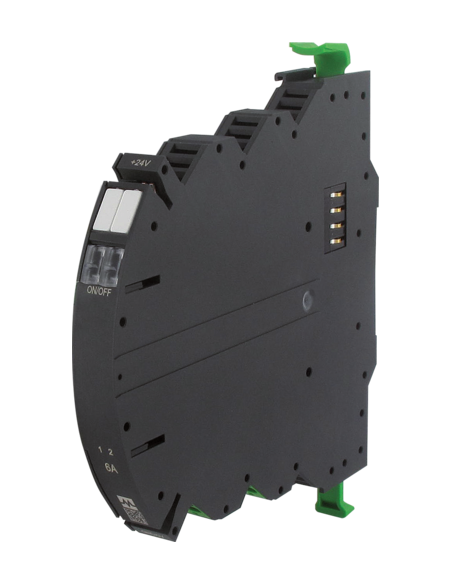

Moduł zasilania i monitoringu prądu Mico Pro® 2-kanałowy – 9000-41012-0200000
Moduł Mico Pro® o numerze katalogowym 9000-41012-0200000 to nowoczesne rozwiązanie do monitorowania i rozdziału prądów w szafach sterowniczych oraz rozdzielniach automatyki. Urządzenie jest przeznaczone do zaawansowanych instalacji przemysłowych, gdzie kluczowe znaczenie ma szybka diagnostyka i bezpieczeństwo zasilania odbiorów niskonapięciowych.
Zalety zastosowania modułu Mico Pro®
- Niezawodna ochrona przed przeciążeniem i zwarciem w obwodach 24 V DC, dzięki precyzyjnemu ustawieniu prądu wyzwalającego – każdy z dwóch kanałów zabezpiecza prąd o wartości 2 A.
- Kompaktowa konstrukcja (szerokość tylko 12 mm) ułatwia montaż w ograniczonych przestrzeniach szaf sterowniczych.
- Prosty montaż na szynie DIN TH35 (zgodnie z normą EN 60715), co przyspiesza i ułatwia integrację z istniejącymi układami zasilania.
- Wielokanałowość – 2 niezależne kanały umożliwiają rozdział zasilania na różne sekcje lub urządzenia.
- Wysoka wydajność przełączania – obsługa obciążeń pojemnościowych do 30 mF, co jest istotne przy zasilaniu urządzeń o dużej pojemności wejściowej.
- Bezpieczna eksploatacja – stopień ochrony IP20 chroni przed przypadkowym kontaktem z elementami pod napięciem.
Możliwości i typowe zastosowania modułu Mico Pro®
Moduł Mico Pro® jest optymalnym wyborem do stosowania w:
- szafach sterowniczych maszyn i linii produkcyjnych,
- systemach rozdzielni automatyki przemysłowej,
- instalacjach zabezpieczających zasilanie urządzeń czułych na fluktuacje prądu i napięcia,
- obwodach wymagających szybkiej diagnostyki awarii (zdalna sygnalizacja Alarm, Ctrl, On),
- aplikacjach z ograniczonym miejscem montażowym, które wymagają wysokiej niezawodności.
Najważniejsze cechy konstrukcyjne i funkcjonalne
- Podwójne napięcie wejściowe – umożliwia pracę zarówno przy 12 V DC, jak i 24 V DC (zakres od 9 do 30 V DC), co zapewnia elastyczność w różnych aplikacjach.
- Trwałe zaciski sprężynowe FK – stabilne i szybkie podłączenie przewodów o szerokim zakresie przekrojów (od 0,2 do 4 mm²).
- Wyraźna sygnalizacja stanu pracy – kontrolki ON/OFF oraz możliwość integracji sygnałów alarmowych w strukturze automatyki.
- Solidność potwierdzona certyfikatami – spełnienie międzynarodowych norm bezpieczeństwa i jakości.
- Odporność na trudne warunki środowiskowe – praca w temperaturze od -25°C do +55°C oraz przechowywanie w zakresie od -40°C do +80°C.
Dlaczego warto wybrać Mico Pro® 2-kanałowy?
Moduł sprawdzi się wszędzie tam, gdzie wymagane jest profesjonalne monitorowanie poszczególnych obwodów zasilania oraz błyskawiczne wykrywanie stanów nieprawidłowych, chroniąc elementy instalacji przed uszkodzeniem. Kompaktowość, elastyczność montażu oraz uniwersalność napięcia pracy czynią go idealnym komponentem do nowoczesnych systemów przemysłowych i automatyki.
