MICO BASIC 4.4
4 kanały
Ustawienie prądu 4 A
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie wejściowe ON wejść sterujących min. | 10 V |
| Napięcie wejściowe ON wejść sterujących maks. | 30 V |
| Długość impulsu ON wejść sterujących High min. | 20 ms |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
Dane elektryczne | Wyjście
| Wydajność włączania na kanał maks. | 20 mF |
| Prąd łączeniowy maks. | 20 mA |
Dane techniczne | Instalowanie
| Przekrój przyłącza wejść maks. | 16 mm² |
| Przekrój przyłącza wyjść maks. | 4 mm² |
| Przekrój przyłącza wejść/wyjść sterujących maks. | 2,5 mm² |

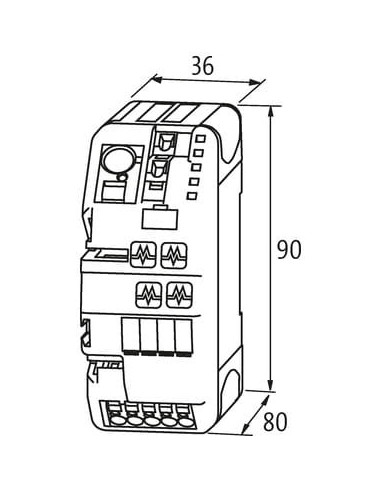

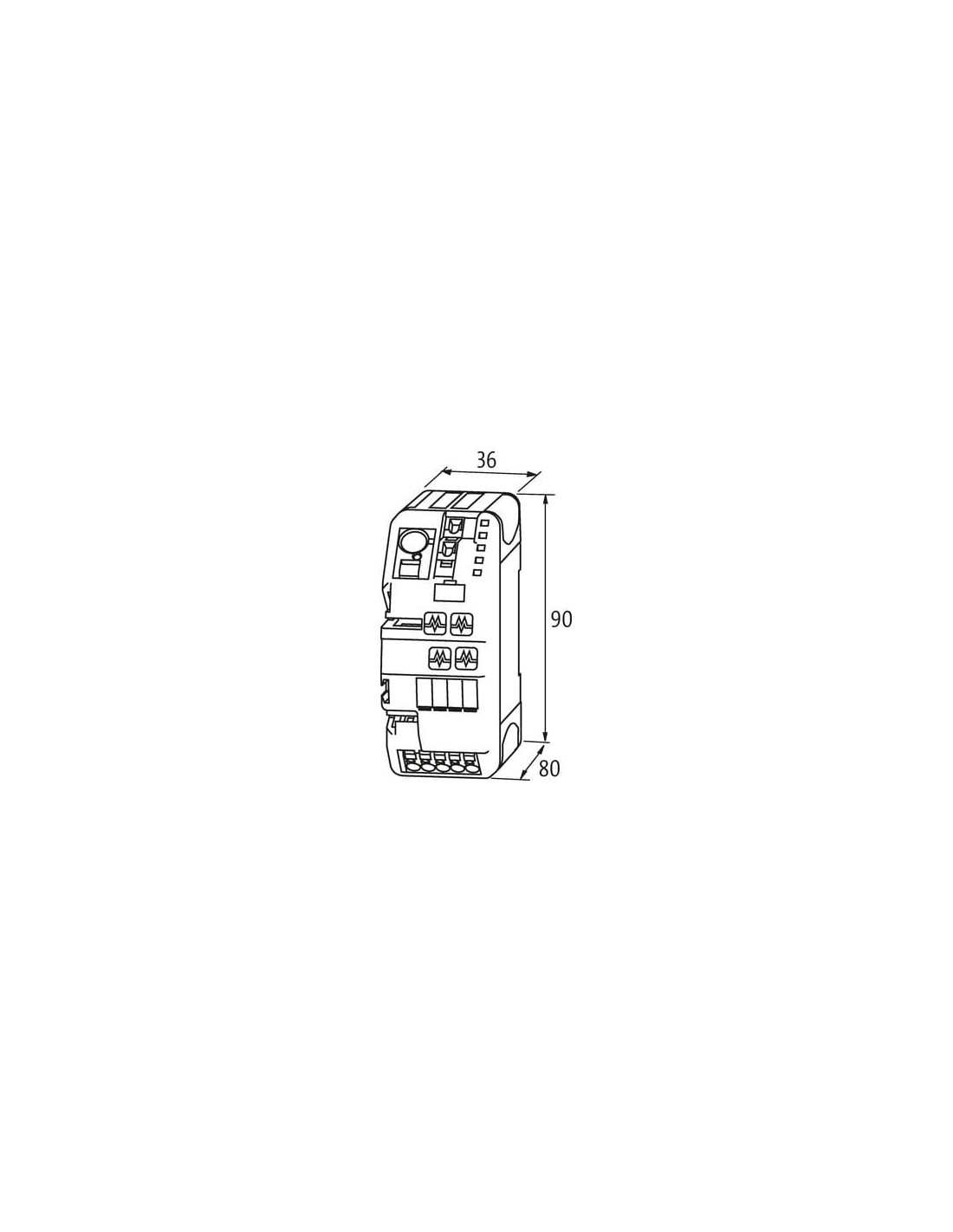

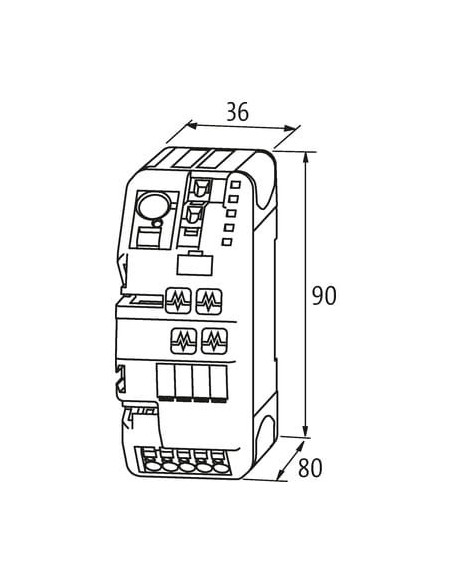

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 36 mm |
| Głębokość | 80 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | On |
| PIN 2 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | Out 1 |
| PIN 3 | Out 2 |
| PIN 4 | Out 3 |
| PIN 5 | Out 4 |

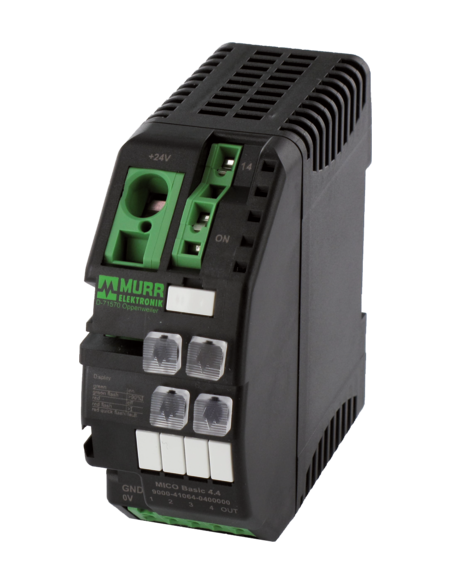

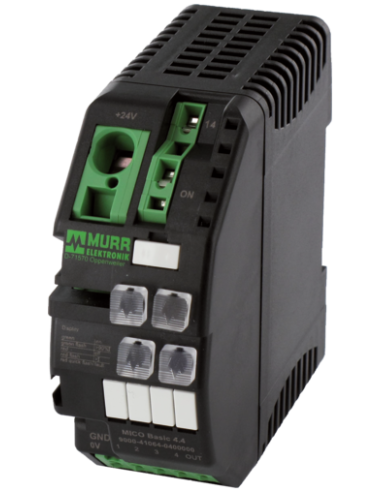

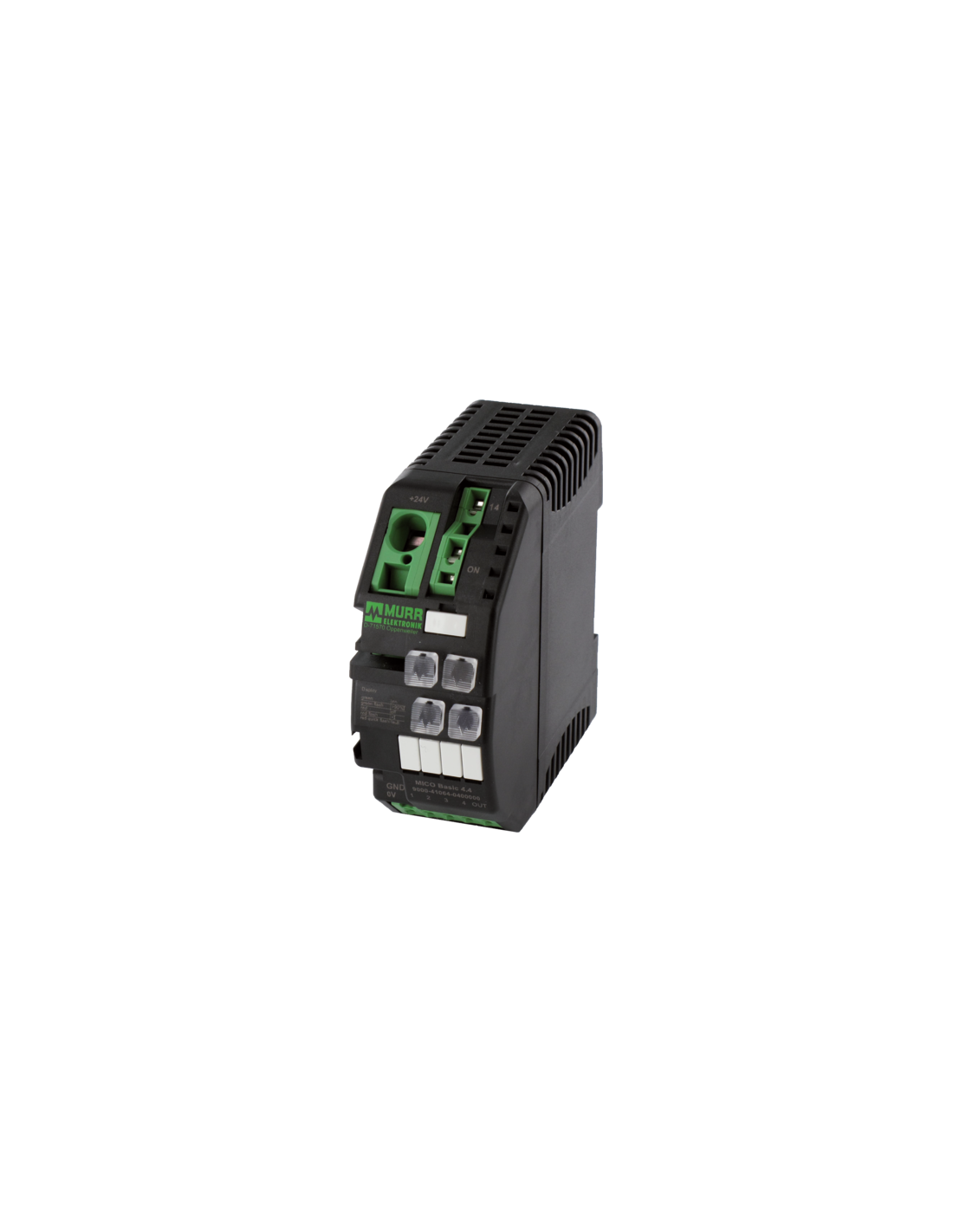

Moduł zabezpieczeń elektronicznych MICO Basic 4.4 - czterokanałowy 9000-41064-0400000 – nowoczesna ochrona instalacji 24V DC
MICO Basic 4.4 to wielokanałowy moduł zabezpieczeń elektronicznych dedykowany do dystrybucji i monitorowania prądów w instalacjach niskonapięciowych 24 V DC. Urządzenie umożliwia niezawodne zabezpieczenie czterech kanałów, z możliwością ustawienia prądu na poziomie 4 A na kanał. Przeznaczone jest do szaf sterowniczych automatyki przemysłowej, maszyn oraz systemów rozdzielczych w różnorodnych branżach.
Zastosowanie MICO Basic 4.4
Moduł sprawdza się wszędzie tam, gdzie konieczne jest efektywne i szybkie wykrywanie przeciążeń i zwarć w obwodach zasilania 24 V DC. Typowe miejsca wykorzystania to:
- Sterownicze szafy rozdzielcze w automatyce przemysłowej
- Zasilanie rozproszonych elementów automatyki, takich jak siłowniki, czujniki czy panele operatorskie
- Maszyny i linie produkcyjne wymagające niezależnego zabezpieczenia wielu obwodów
- Systemy BMS, HVAC oraz instalacje budowlane
MICO Basic 4.4 pozwala uprościć architekturę zabezpieczeń w instalacji, eliminując konieczność stosowania klasycznych bezpieczników i lamp sygnalizacyjnych.
Kluczowe zalety modułu MICO Basic 4.4
- Kompaktowa budowa – szerokość tylko 36 mm i wysokość 90 mm pozwalają na wygodny montaż w ograniczonej przestrzeni szafy.
- Przejrzysty monitoring – sygnalizacja LED natychmiast informuje o zadziałaniu zabezpieczenia na każdym kanale.
- Szybka reakcja na przeciążenia i zwarcia – każda linia jest pod stałą ochroną, a reset możliwy jest jednym ruchem.
- Łatwy montaż na popularnej szynie DIN (TH35, EN 60715).
- Bezpieczeństwo urządzeń końcowych – indywidualne kanały chronią podłączone komponenty automatyki.
- Szeroki zakres napięcia wejściowego 18–30 V DC gwarantuje stabilność pracy nawet przy wahaniach zasilania.

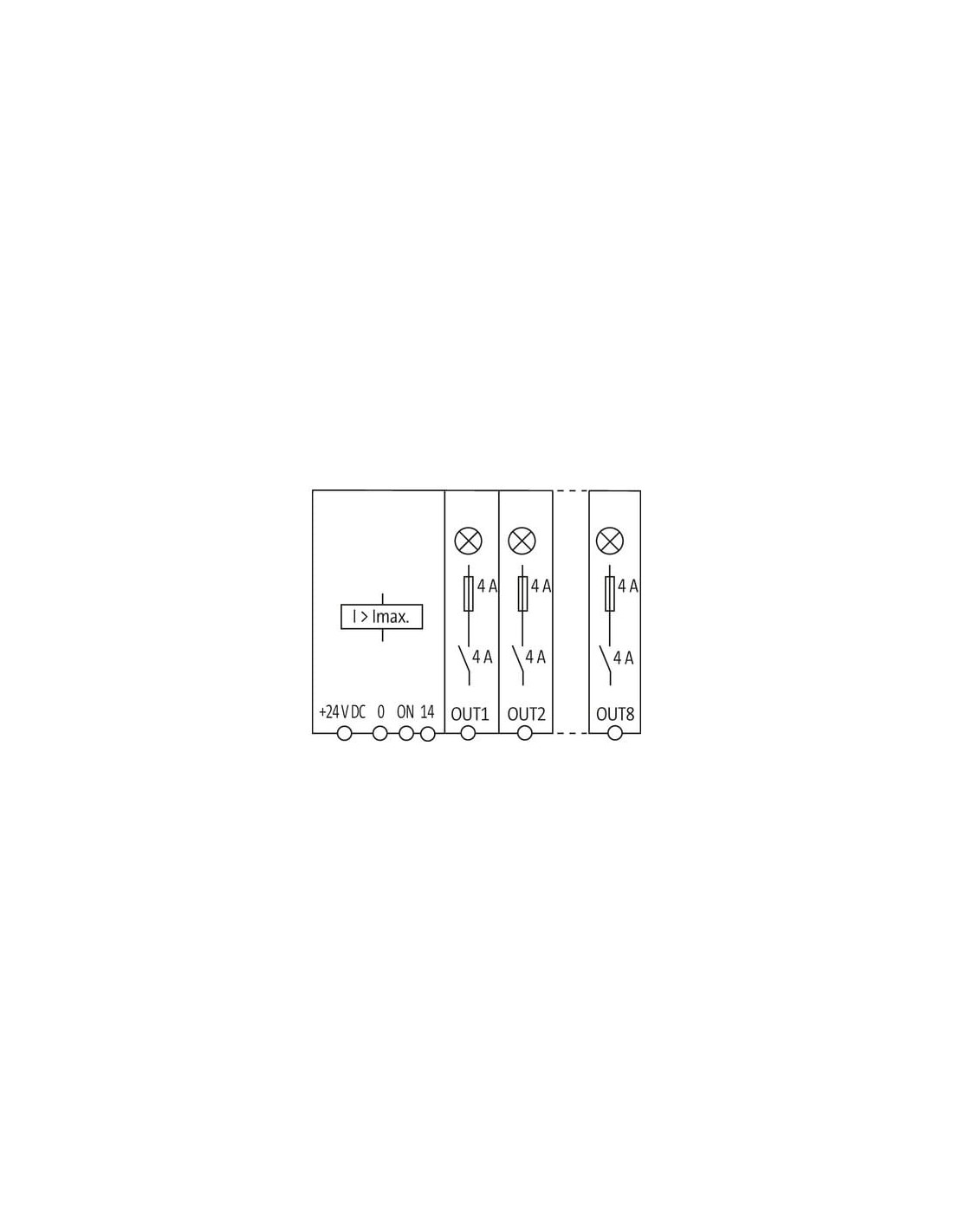

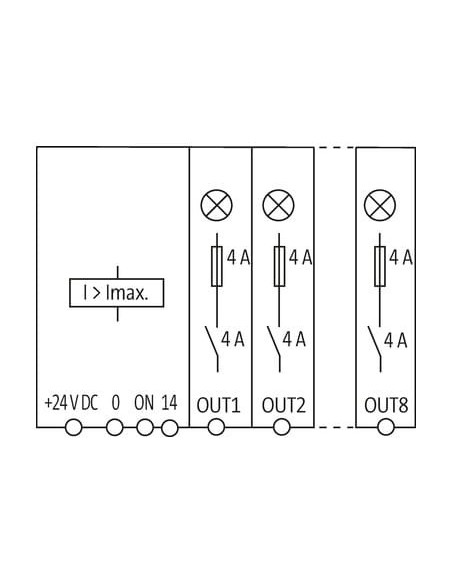

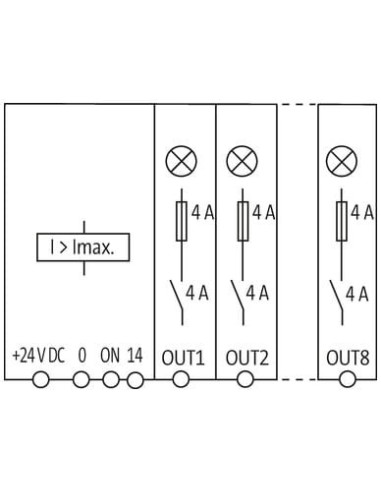

Budowa i funkcjonalność MICO Basic 4.4
Urządzenie wyposażono w cztery niezależnie chronione obwody prądowe. Każdy z kanałów posiada możliwość wykrywania przeciążenia oraz funkcję automatycznego odłączenia w przypadku przekroczenia wartości progowej (4 A).
Wyjścia są bezpieczne dla układów elektronicznych, a łatwy dostęp do zacisków i sygnalizacji ułatwia serwisowanie i modernizację instalacji. Moduł pozwala na szybkie ponowne załączenie kanału po usunięciu awarii.
MICO Basic 4.4 – bezpieczeństwo i niezawodność
Zakres temperatur pracy (0°C do 55°C) oraz szerokie możliwości montażowe czynią ten moduł idealnym wyborem zarówno dla standardowych, jak i wymagających aplikacji przemysłowych.
System zabezpieczeń oparty na MICO Basic 4.4 podnosi niezawodność zasilania, minimalizuje ryzyko awarii oraz skraca czas wykrywania i lokalizacji usterek w rozległych instalacjach elektrycznych.
