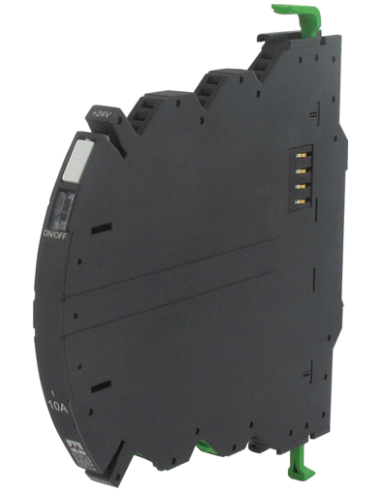

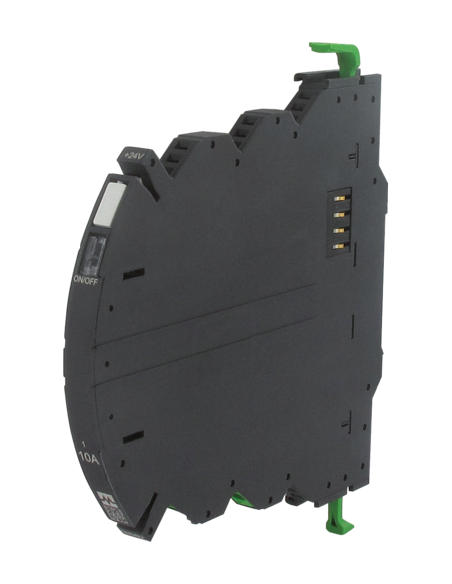

Mico Pro® fix 1.10
1 kanał
Ustawienie prądu 10 A
Zbuduj własny Mico Pro® online:
START
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 40 A |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe DC min. | 9 V |
| Napięcie wejściowe DC maks. | 30 V |
| Możliwości sterowania | przez moduł zasilania |
| Prąd sumaryczny zestawu zworek maks. | 40 A |
| Zasilanie systemu | przez moduł zasilania |
Dane elektryczne | Wyjście
| Liczba kanałów wyjściowych | 1 |
| Prąd wyzwalający DC pełne obciążenie na kanał | 10 A |
| Wydajność włączania maks. | 30 mF |
| Tolerancja prądu wyzwalającego min. | 0 % |
| Tolerancja prądu wyzwalającego maks. | 20 % |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,2 mm² |
| Przekrój przyłącza stałego maks. | 2,5 mm² |
| Przekrój przyłącza ruchomego min. | 0,2 mm² |
| Przekrój przyłącza ruchomego maks. | 4 mm² |
| Numer AWG stały min. | 14 |
| Numer AWG stały maks. | 24 |
| Numer AWG ruchomy min. | 12 |
| Numer AWG ruchomy maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Układ mostkowy |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 130 mm |
| Szerokość | 8 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | UB + |
Typ przyłącza 2
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 0 V |
Typ przyłącza 3
| Family construction form | Bridging Contact |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 4
| Family construction form | Bridging Contact |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | On |
| PIN 2 | Ctrl |
| PIN 3 | Alarm |
| PIN 4 | 0.9 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 0 V 1 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | Out 1 |
Moduł zabezpieczający Mico Pro 1-kanałowy 10A – idealne rozwiązanie do inteligentnej ochrony obwodów prądowych
Moduł Mico Pro®, 1 kanał 10A o kodzie produktu 9000-41011-1000000 to innowacyjne rozwiązanie przeznaczone do kompleksowej ochrony elektrycznej w rozdzielnicach i panelach sterowniczych. Dzięki kompaktowej konstrukcji moduł zapewnia niezawodną i selektywną ochronę przed przeciążeniem i zwarciami w instalacjach automatyki, maszynach oraz liniach produkcyjnych.
Zalety stosowania modułu Mico Pro 1-kanałowego 10A
- Wydajność i bezpieczeństwo pracy – szybka detekcja przeciążeń oraz zwarć na pojedynczym kanale gwarantuje ochronę urządzeń i przewodów zasilających.
- Kompaktowy rozmiar – szerokość zaledwie 8 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
- Współpraca z napięciami 12/24 V DC – moduł doskonale sprawdza się zarówno w instalacjach niskonapięciowych, jak i standardowych systemach automatyki.
- Łatwa integracja – możliwość stosowania w systemach modułowych Mico Pro® pozwala na prostą rozbudowę i podział zasilania na wiele linii.
- Wytrzymałość na wysokie natężenia – przystosowany do prądu wyzwalającego 10A i łącznego do 40A.
Typowe zastosowania modułu Mico Pro 1-kanałowego 10A
Moduły Mico Pro® stosowane są przede wszystkim w systemach elektrycznych i automatyki przemysłowej, gdzie wymagane jest selektywne zabezpieczanie poszczególnych obwodów zasilania. Świetnie sprawdzają się w:
- Szafach sterowniczych maszyn przemysłowych
- Automatyce budynkowej oraz procesowej
- Rozdzielniach systemów transportowych oraz logistycznych
- Liniach produkcyjnych, gdzie niezbędna jest szybka i precyzyjna diagnostyka awarii
- Systemach z rozbudowaną dystrybucją prądu, wymagających wysokiej niezawodności
Najważniejsze cechy modułu zabezpieczającego Mico Pro 9000-41011-1000000
Moduł pojedynczego kanału Mico Pro® wyróżnia się:
- Możliwością ustawienia progu zadziałania na poziomie 10A
- Obszernym zakresem napięć wejściowych – od 9 do 30 V DC
- Wysoką trwałością i odpornością na warunki środowiskowe (praca od -25°C do +55°C)
- Montażem na standardowej szynie DIN TH35 (EN 60715)
- Stopniem ochrony IP20 pozwalającym na zastosowanie wewnątrz rozdzielnic
- Wygodną obsługą dzięki zaciskom sprężynowym oraz intuicyjnemu systemowi sygnalizacji
Dlaczego warto wybrać moduł Mico Pro®?
Dzięki swojej modularności oraz niezawodności działania, moduł Mico Pro 1-kanałowy 10A jest doskonałym wyborem wszędzie tam, gdzie kluczowe jest szybkie zabezpieczanie, sygnalizacja i lokalizacja uszkodzonego obwodu. Stosowany w nowoczesnych systemach sterowania i zasilania, poprawia bezpieczeństwo instalacji i minimalizuje ryzyko kosztownych przestojów produkcyjnych.
