Przetwornik MIRO PT100, WE:0°C.. 200°C - WY:0..10V/(0)4..20mA 44334

INPUT: 0...200 °C
Zaciski śrubowe
Przemiennik temperatury Murrelektronik przekształca w połączeniu z czujnikiem temperatury PT100 (IEC 751/ EN 60751) temperaturę na typowe wielkości sygnałowe (0...10 V, 4...20 mA, 0...20 mA). Moduły MTW dostarczają prąd stały, który powoduje spadek napięcia na rezystorze PT100. Jest on linearyzowany i przekształcany na odpowiednie sygnały wyjściowe na zaciskach OUT. Wszystkie 3 sygnały mogą być stosowane jednocześnie. Technikę 2-przewodową można stosować przy krótkich odległościach między czujnikiem PT100 i modułem MTW (

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wyjście

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Connection types

Typ przyłącza 1

Typ przyłącza 2

Typ przyłącza 3

Typ przyłącza 4

Typ przyłącza 5

Connection type 6

Connection type 7

Connection type 8

Connection type 9

Connection type 10

Przetwornik temperatury MIRO PT100 0-200°C – 0..10V / (0)4..20mA Murrelektronik | Kod: 44334

Przetwornik MIRO PT100 to nowoczesny i niezawodny konwerter sygnału, umożliwiający precyzyjny pomiar temperatury w zakresie 0°C...+200°C, z wykorzystaniem czujników typu PT100 (zgodnych z normą IEC 751/EN 60751). To uniwersalne urządzenie przekształca odczyty z sensora PT100 na typowe sygnały analogowe: 0...10 V oraz (0)4...20 mA, które z łatwością można zintegrować z automatyką przemysłową, systemami BMS oraz instalacjami HVAC.

Zastosowanie przetwornika temperatury MIRO PT100

Przetwornik sygnału PT100 doskonale sprawdza się w aplikacjach wymagających precyzyjnych pomiarów temperatury i ciągłego monitorowania procesów. Typowe zastosowania obejmują:

• Automatyka przemysłowa – konwersja sygnału z czujnika temperatury do sterowników PLC, systemów SCADA oraz paneli operatorskich.
• Instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC) – dokładny pomiar i regulacja temperatury w budynkach oraz obiektach przemysłowych.
• Monitoring procesów technologicznych – nadzór nad temperaturą reaktorów, pieców, zbiorników, maszyn i urządzeń produkcyjnych.
• Energetyka i systemy cieplne – kontrola temperatury w sieciach ciepłowniczych, elektrowniach oraz urządzeniach energetycznych.

Najważniejsze zalety przetwornika MIRO PT100 Murrelektronik

• Wysoka uniwersalność – obsługuje zakres 0...200°C oraz wyjścia: napięciowe (0-10V) i prądowe (0/4-20mA), z możliwością jednoczesnego użycia wszystkich sygnałów.
• Precyzyjna liniaryzacja – przekształca skomplikowany sygnał z czujnika PT100 na liniowy i łatwo interpretowalny sygnał wyjściowy.
• Ochrona przeciążeniowa wyjść – zabezpiecza urządzenie i współpracujące systemy automatyki.

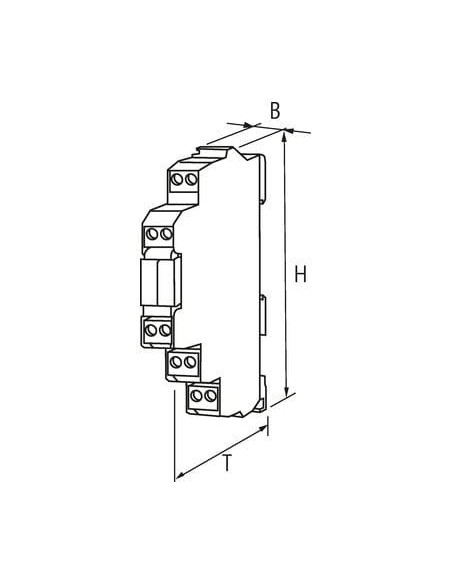

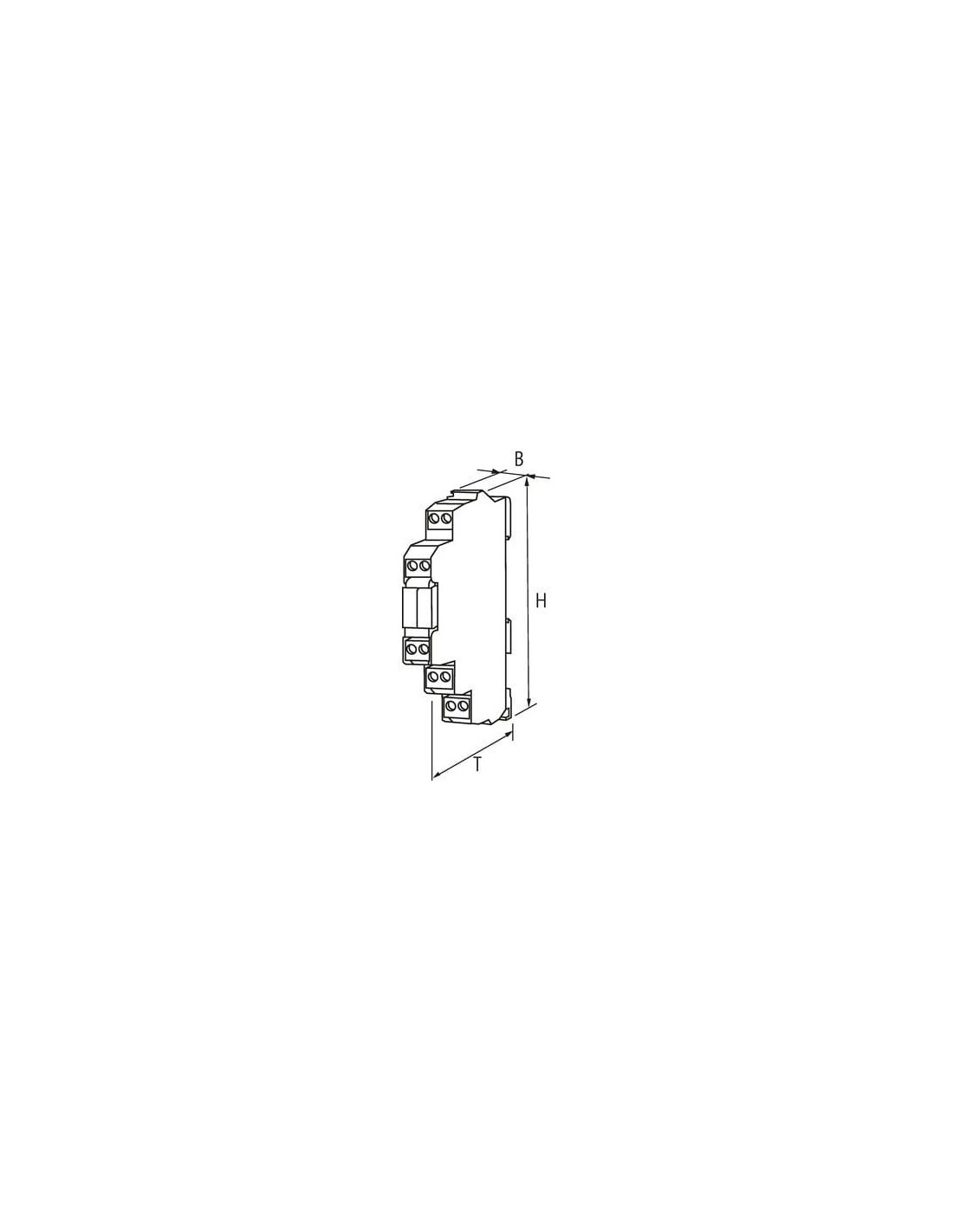

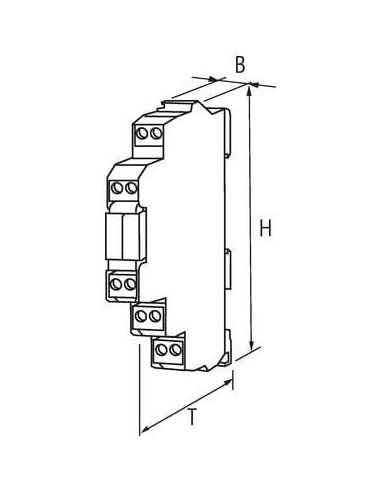

• Szerokie możliwości montażowe – możliwość montażu na szynie DIN (zgodność z EN 60715), kompaktowe wymiary (szerokość 12,4 mm, wysokość 90 mm, głębokość 70 mm).
• Napięcie zasilania 24 V DC – zgodność z większością instalacji przemysłowych, szeroki zakres napięcia roboczego (18–30 V DC).
• Zaciski śrubowe – szybki, bezpieczny i pewny montaż przewodów.
• Wysoka odporność temperaturowa – praca w zakresie 0–60°C.

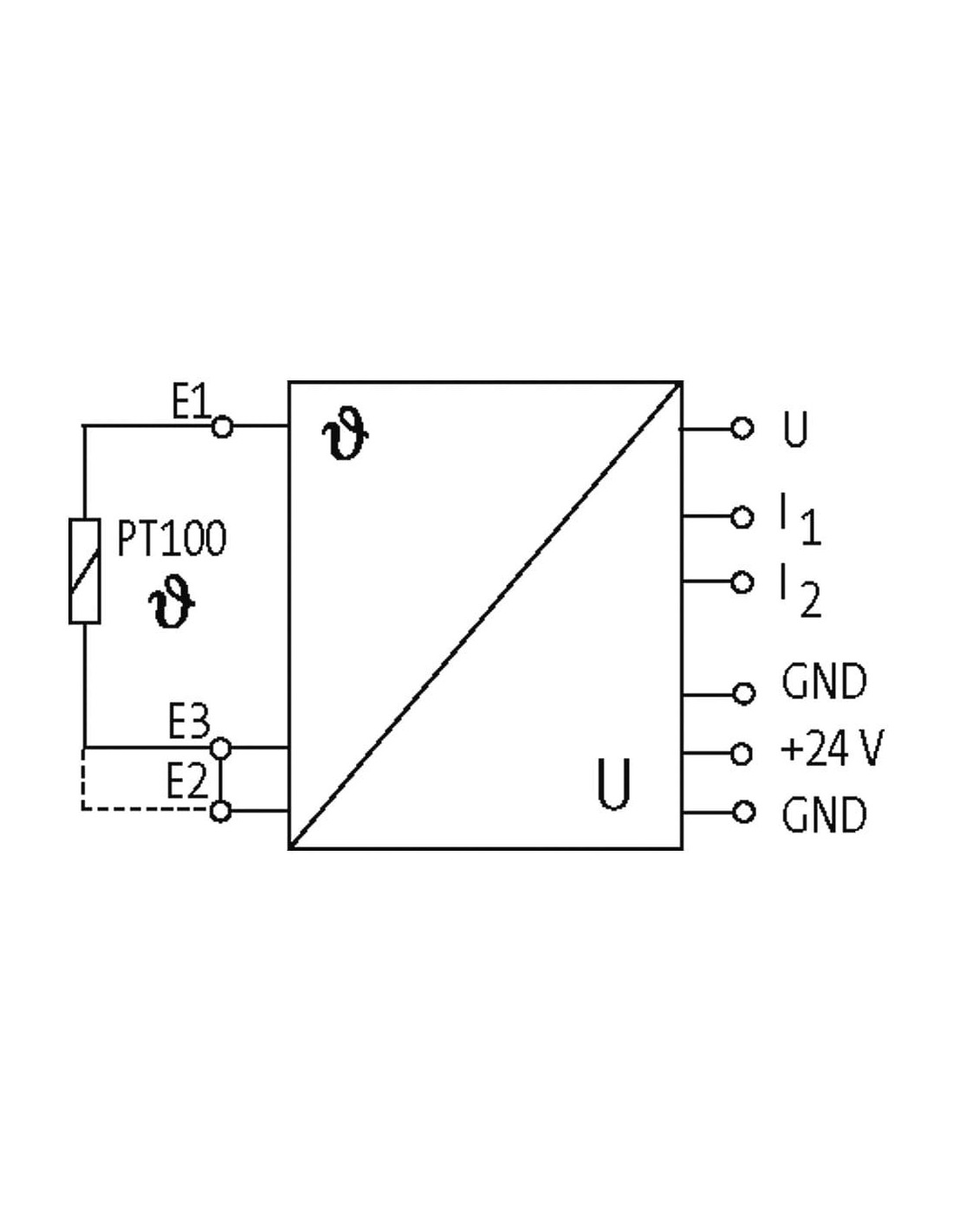

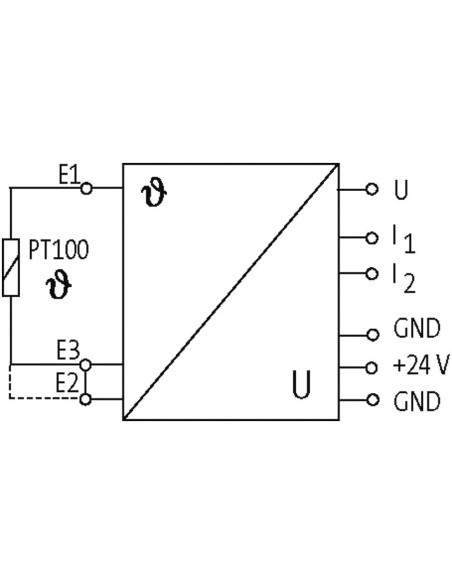

Budowa i schemat podłączenia konwertera PT100

Przetwornik MIRO PT100 wyposażony jest w szereg zacisków śrubowych, co umożliwia szybkie i niezawodne podłączenie zarówno czujnika PT100, jak i obwodów sygnałowych oraz zasilania. Przejrzysty schemat podłączenia i opis parametrów sprawiają, że montaż oraz integracja z innymi urządzeniami przebiega sprawnie.

Wyjścia analogowe – jednoczesna dostępność sygnału napięciowego i dwóch kanałów sygnału prądowego umożliwia integrację z różnorodnymi systemami sterowania.

Urządzenie przeznaczone jest do montażu na szynie DIN, co znacznie ułatwia jego zabudowę w rozdzielnicach oraz szafach sterowniczych.

Podsumowanie – przemysłowy przetwornik temperatury PT100

Przetwornik MIRO PT100 Murrelektronik to niezawodne rozwiązanie dla aplikacji, w których wymagana jest dokładna konwersja sygnału z czujnika PT100 na standardowe sygnały analogowe. Dzięki szerokiemu zakresowi obsługiwanych temperatur, ochronie wyjść oraz możliwości jednoczesnej pracy na kilku wyjściach, znajduje zastosowanie w zaawansowanych systemach automatyki oraz wszędzie tam, gdzie liczy się ciągły, niezawodny nadzór nad procesami temperaturowymi.
