INPUT: 0...20 mA
OUTPUT: 0...10 V DC, 20 mA
Zaciski śrubowe
Wejście i wyjście separowane galwanicznie
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 0,5 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 19,2 V |
| Napięcie robocze DC maks. | 28,8 V |
| Prąd roboczy min. | 50 mA |
| Prąd roboczy maks. | 70 mA |
Dane elektryczne | Wejście
| Obciążenie rezystancyjne maks. | 250 Ω |
Dane elektryczne | Wyjście
| Output current max. | 0,025 A |
| Obciążenie rezystancyjne maks. | 500 Ω |
Dane techniczne | Komunikacja przemysłowa
| Częstotliwość transmisji maks. | 500 Hz |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

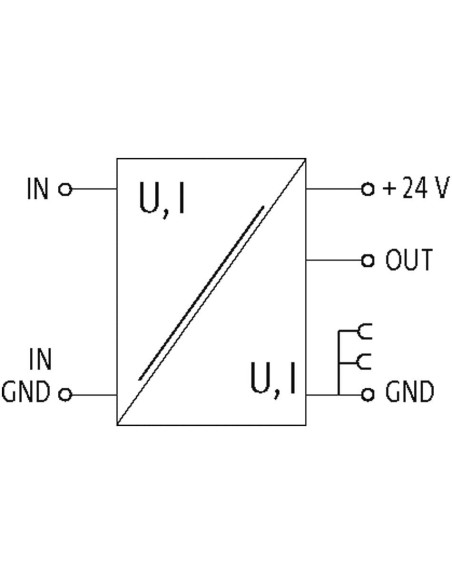

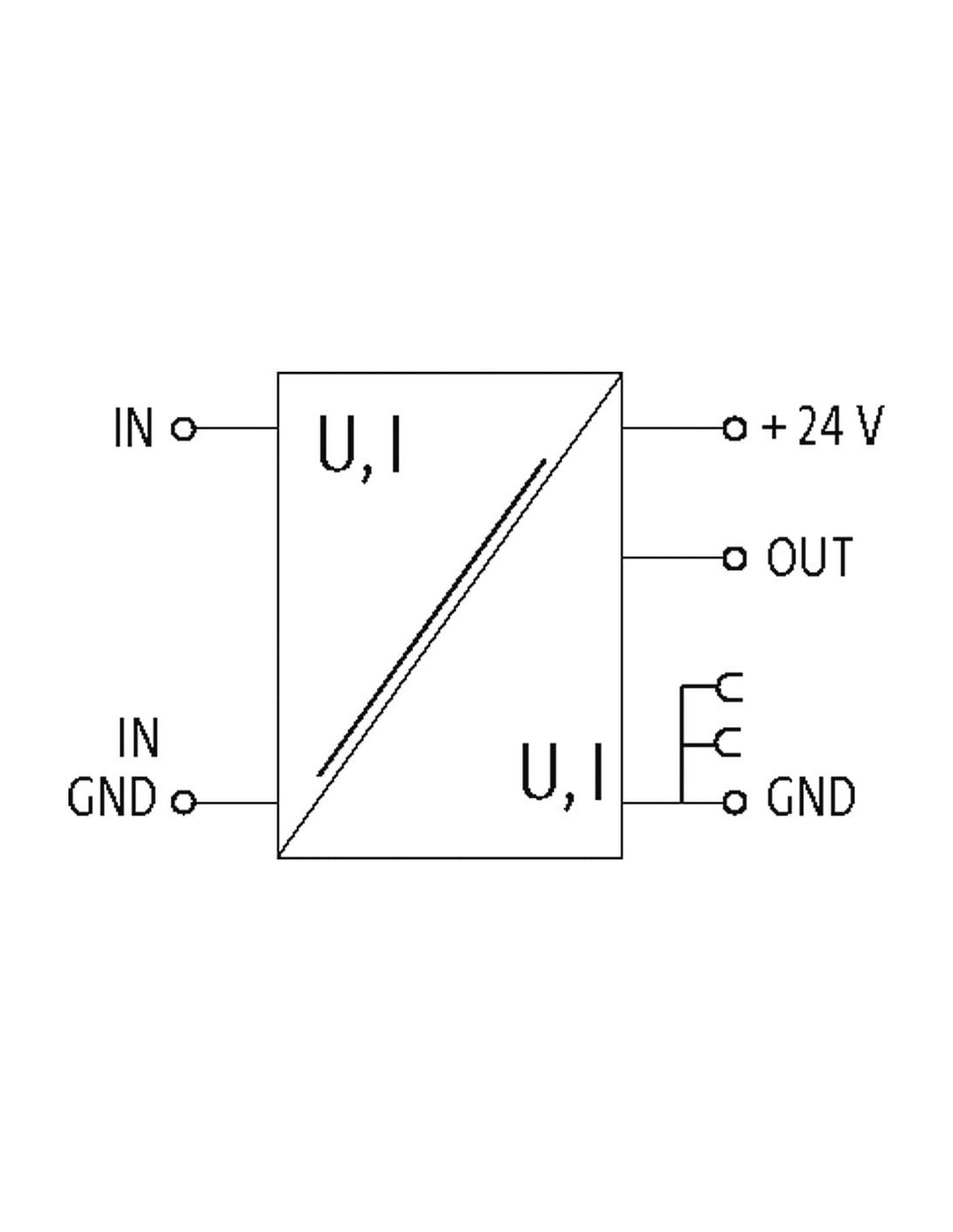

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | + 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | Out |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD |

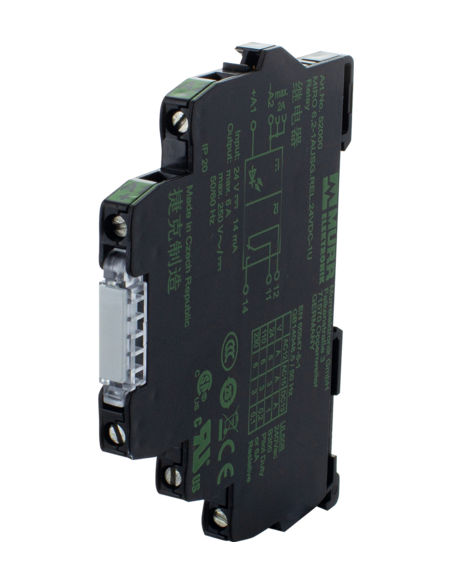

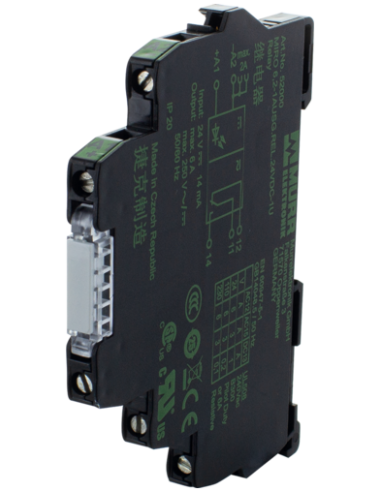

Przetwornik analogowy 0..20mA / 0..10V MIUW 44212 – konwersja sygnałów prądowych i napięciowych
Przetwornik analogowy MIUW 44212 to uniwersalne i niezawodne rozwiązanie, przeznaczone do konwersji sygnału prądowego 0..20 mA na sygnał napięciowy 0..10 V DC. Wyposażony w galwaniczną separację wejścia i wyjścia, zapewnia najwyższy poziom bezpieczeństwa oraz ochrony współpracujących urządzeń przed przepięciami i zakłóceniami.
Funkcje i zalety przetwornika analogowego 0..20mA / 0..10V
- Precyzyjna konwersja sygnału – przetwornik zapewnia dokładność na poziomie 0,5% wartości końcowej.
- Szeroki zakres zastosowań – sprawdzi się w układach automatyki przemysłowej, systemach sterowania procesami oraz instalacjach HVAC.
- Galwaniczna separacja wejście/wyjście – skuteczna ochrona przeciwprzepięciowa oraz eliminacja sprzężeń galwanicznych w instalacji.
- Kompaktowe wymiary – wysokość 91 mm, szerokość 6,2 mm oraz głębokość 71 mm, co ułatwia montaż nawet w ograniczonej przestrzeni rozdzielnic.
- Montaż na szynie DIN zgodnie z normą EN 60715 – szybkie i wygodne mocowanie w szafach sterowniczych.
Zastosowania przetwornika analogowego prąd-napięcie
Konwerter sygnału 0..20mA na 0..10V wykazuje uniwersalność zastosowań w różnych sektorach przemysłu. Znajduje zastosowanie m.in. w:
- Automatyce przemysłowej – umożliwia integrację sygnałów z różnych urządzeń pomiarowych z sterownikami PLC oraz systemami SCADA.
- Systemach HVAC – konwersja sygnałów czujników temperatury, ciśnienia czy przepływu do standardowego poziomu napięciowego.
- Instalacjach pomiarowych – pozwala na bezpieczne i stabilne przesyłanie sygnału pomiarowego na znaczne odległości dzięki separacji galwanicznej.
- Procesach technologicznych – umożliwia adaptację sygnałów analogowych do wymagań poszczególnych elementów instalacji.
Charakterystyka techniczna i cechy konstrukcyjne
Przetwornik analogowy MIUW 44212 został zaprojektowany do pracy przy napięciu zasilania 24 V DC (zakres 19,2–28,8 V) i jest chroniony przed przepięciami do 1,5 kV. Wytrzymuje zakres temperatur roboczych od -25°C do +50°C oraz temperatur przechowywania od -40°C do +80°C, co umożliwia pracę w wymagających warunkach przemysłowych.
Bezpieczne i wygodne połączenie zapewniają wytrzymałe zaciski śrubowe. Maksymalna częstotliwość transmisji wynosi 500 Hz, co pozwala na zastosowanie przetwornika również w przypadku dynamicznie zmieniających się sygnałów.
Montaż i integracja z systemami automatyki

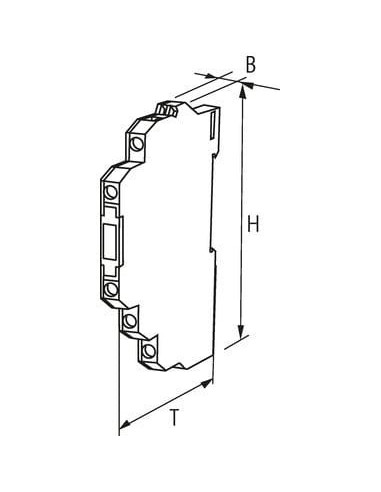

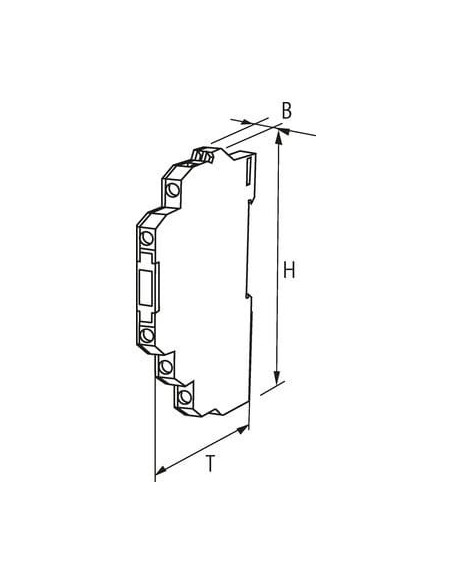

Konstrukcja obudowy została zoptymalizowana do szybkiego montażu na szynie DIN (EN 60715), dzięki czemu integracja z istniejącymi systemami przebiega sprawnie i szybko. Rysunek techniczny dostępny w galerii umożliwia precyzyjne zaplanowanie rozmieszczenia urządzenia w rozdzielnicy.
Przetwornik MIUW 44212 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna konwersja sygnałów prądowych na napięciowe oraz dodatkowa ochrona urządzeń poprzez separację galwaniczną.
