Wyjście przekaźnikowe
Zwłoka wyłączenia: 0.1...10 s
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
| Prąd wejściowy DC maks. | 15 mA |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 20,4 V |
| Napięcie sterujące DC maks. | 26,4 V |
| Prąd sterowniczy | 5 mA |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 240 V |
| Napięcie łączeniowe DC maks. | 240 V |
| Prąd łączeniowy DC | 100 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 18 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 17 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + B 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |

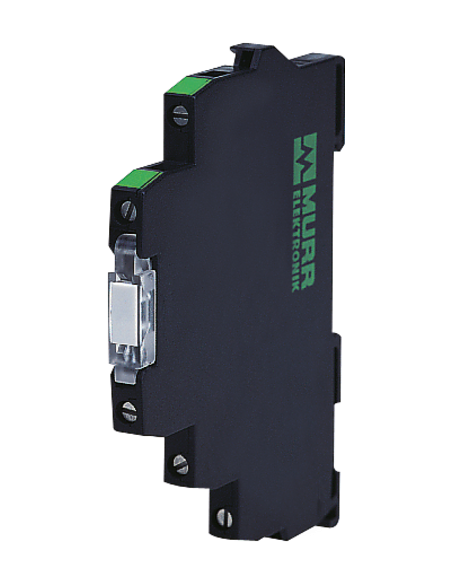

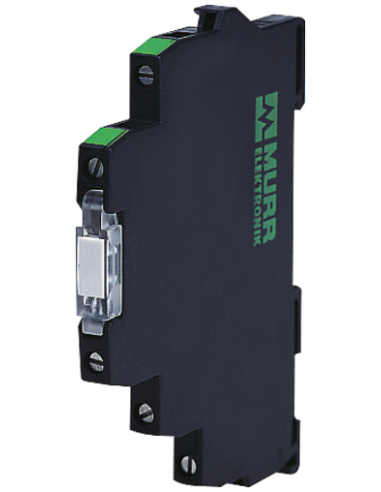

Przekaźnik czasowy MIRO 6.2 52310 – Przekaźnik zwłoczny do automatyki przemysłowej
Przekaźnik czasowy MIRO 6.2 52310 to nowoczesny podzespół przeznaczony do precyzyjnego sterowania opóźnieniem wyłączania w układach automatyki. Jego konstrukcja umożliwia realizację zwłoki wyłączenia w zakresie 0,1...10 s, co zapewnia szerokie spektrum zastosowań w sterowaniu maszynami i urządzeniami przemysłowymi.
Zalety i zastosowanie przekaźnika czasowego Murrelektronik MIRO 6.2 52310
Urządzenie znajduje zastosowanie w instalacjach przemysłowych, panelach sterowania maszyn, systemach automatycznego załączania i wyłączania urządzeń oraz w aplikacjach wymagających opóźnienia wyłączenia obwodów. Przekaźnik jest kompatybilny z systemami automatyki wykorzystującymi zasilanie DC 24 V i wyposażony jest w uniwersalne zaciski śrubowe, co ułatwia montaż oraz integrację z innymi podzespołami.
- Zwłoka wyłączenia regulowana w zakresie 0,1 do 10 sekund
- Łatwy montaż na szynę DIN zgodnie z normą EN 60715
- Odporność na przepięcia do 4 kV
- Wysoka trwałość mechaniczna i elektryczna – do 20 milionów cykli
- Bezpieczna separacja zgodnie z EN 60947-1
- Prąd wyjściowy do 6 A – idealny do zasilania komponentów automatyki
- Wytrzymała obudowa o szerokości jedynie 6,2 mm zapewniająca oszczędność miejsca w szafie sterowniczej
- Certyfikaty zgodności z międzynarodowymi standardami
Budowa i cechy konstrukcyjne – MIRO 6.2 52310 od Murrelektronik
Kompaktowa konstrukcja urządzenia pozwala na jego montaż w miejscach o ograniczonej przestrzeni. Obudowa ma wysokość 91 mm, szerokość 6,2 mm oraz głębokość 71 mm. Przekaźnik jest wyposażony w zaciski śrubowe, które umożliwiają łatwe przyłączenie przewodów oraz zapewniają stabilność montażu. Kolorowe oznaczenia styków ułatwiają poprawną instalację i szybkie serwisowanie.

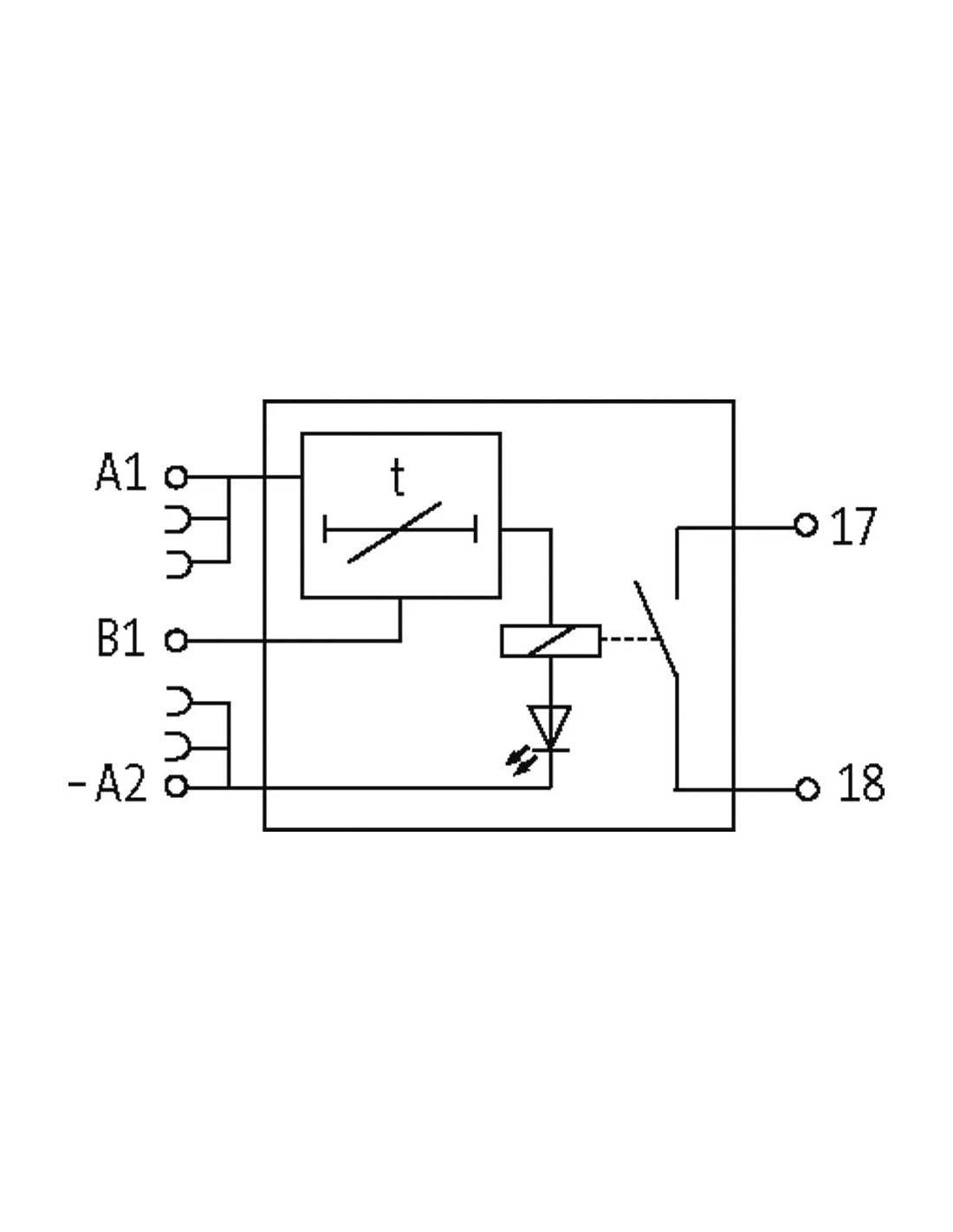

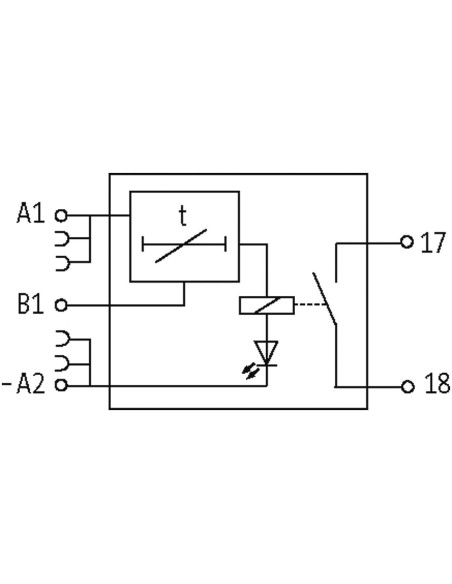

Schemat ideowy ułatwia zrozumienie działania oraz prawidłowe podłączenie przekaźnika w układzie sterującym. Wysoka odporność mechaniczna i elektryczna zapewnia niezawodną pracę w szerokim zakresie temperatur roboczych – od 0°C do 55°C.
Typowe aplikacje przekaźnika czasowego MIRO 6.2 52310
Przekaźnik czasowy dedykowany jest do zastosowań takich jak:
- Sterowanie opóźnionym wyłączeniem urządzeń przemysłowych
- Automatyczne systemy oświetleniowe
- Układy blokad czasowych
- Panele sterownicze maszyn
- Integracja z systemami bezpieczeństwa i automatyki budynkowej
Dzięki połączeniu kompaktowych wymiarów, wszechstronności oraz wysokiej niezawodności, przekaźnik czasowy MIRO 6.2 52310 firmy Murrelektronik to sprawdzony wybór dla profesjonalnych instalacji przemysłowych i automatyki.
