Przetwornik temperatury MIRO WE: -50°C.. 150°C - WY:0..10V/(0)4..20mA 6644331

INPUT: -50...+150 °C
Zaciski sprężynowe
Przemiennik temperatury Murrelektronik przekształca w połączeniu z czujnikiem temperatury PT100 (IEC 751/ EN 60751) temperaturę na typowe wielkości sygnałowe (0...10 V, 4...20 mA, 0...20 mA). Moduły MTW dostarczają prąd stały, który powoduje spadek napięcia na rezystorze PT100. Jest on linearyzowany i przekształcany na odpowiednie sygnały wyjściowe na zaciskach OUT. Wszystkie 3 sygnały mogą być stosowane jednocześnie. Technikę 2-przewodową można stosować przy krótkich odległościach między czujnikiem PT100 i modułem MTW (

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wyjście

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Typ przyłącza 2

Typ przyłącza 3

Typ przyłącza 4

Typ przyłącza 5

Connection type 6

Connection type 7

Przetwornik temperatury MIRO 6644331 – precyzyjna konwersja sygnałów PT100

Przetwornik temperatury MIRO o kodzie produktu 6644331 to zaawansowane urządzenie, które pozwala na konwersję sygnału z czujnika PT100 w standardzie IEC 751/EN 60751 na typowe sygnały wyjściowe wykorzystywane w automatyce przemysłowej. Przetwornik znajduje zastosowanie wszędzie tam, gdzie niezbędna jest dokładna kontrola i monitoring temperatury w zakresie od -50°C do +150°C, a przetworzony sygnał powinien być zgodny ze standardami przemysłowymi (0...10 V, 4...20 mA, 0...20 mA).

Główne zalety oraz możliwości wykorzystania przetwornika temperatury MIRO

• Uniwersalne zastosowanie – umożliwia jednoczesne uzyskanie trzech wyjściowych typów sygnałów analogowych, co pozwala na podłączenie do różnych systemów automatyki równocześnie.
• Wysoka precyzja pomiarów – dokładność na poziomie 1% wartości końcowej gwarantuje niezawodność odczytów nawet w trudnych warunkach.
• Montaż na szynie DIN (EN 60715) zapewnia łatwość instalacji w szafach sterowniczych i rozdzielnicach przemysłowych.
• Szeroki zakres temperatur pracy – możliwość stosowania urządzenia w środowiskach o temperaturze od 0°C do 60°C.
• Zaciski sprężynowe – szybkie i pewne podłączenie przewodów, zwiększona odporność na poluzowanie w wyniku wibracji.
• Ochrona przeciążeniowa wyjścia – urządzenie zabezpieczone przed możliwymi przeciążeniami, co wpływa na zwiększoną niezawodność oraz trwałość modułu.

Typowe zastosowania przetwornika analogowego dla czujników PT100

Przetwornik MIRO 6644331 znajduje zastosowanie m.in. w:

• przemysłowych układach automatyki – kontrola i regulacja temperatury w systemach produkcyjnych, liniach technologicznych, piecach, kotłowniach czy suszarniach,
• systemach HVAC – precyzyjny monitoring temperatury w instalacjach ogrzewania, wentylacji i klimatyzacji,
• laboratoriach oraz monitoringu procesów chemicznych – wszędzie tam, gdzie wymagane są wiarygodne i stabilne sygnały pomiarowe,
• aplikacjach infrastrukturalnych – stacje przemysłowe, rozdzielnie, układy sterowania BMS,
• automatyzacji budynków – kontrola parametrów klimatycznych, zabezpieczanie urządzeń wrażliwych na zmiany temperatury.

Kluczowe cechy techniczne MIRO 6644331 istotne dla użytkownika

• Zakres pomiaru temperatury: -50°C..+150°C
• Sygnały wyjściowe: 0..10V, 0..20mA, 4..20mA (równoczesna praca trzech sygnałów analogowych)
• Zasilanie: 18–30 V DC (typowo 24 V DC)

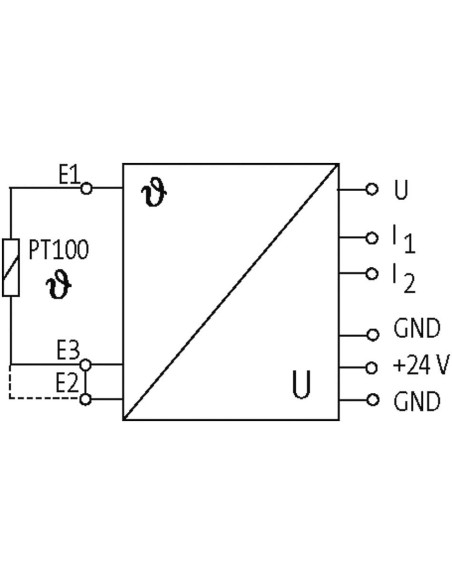

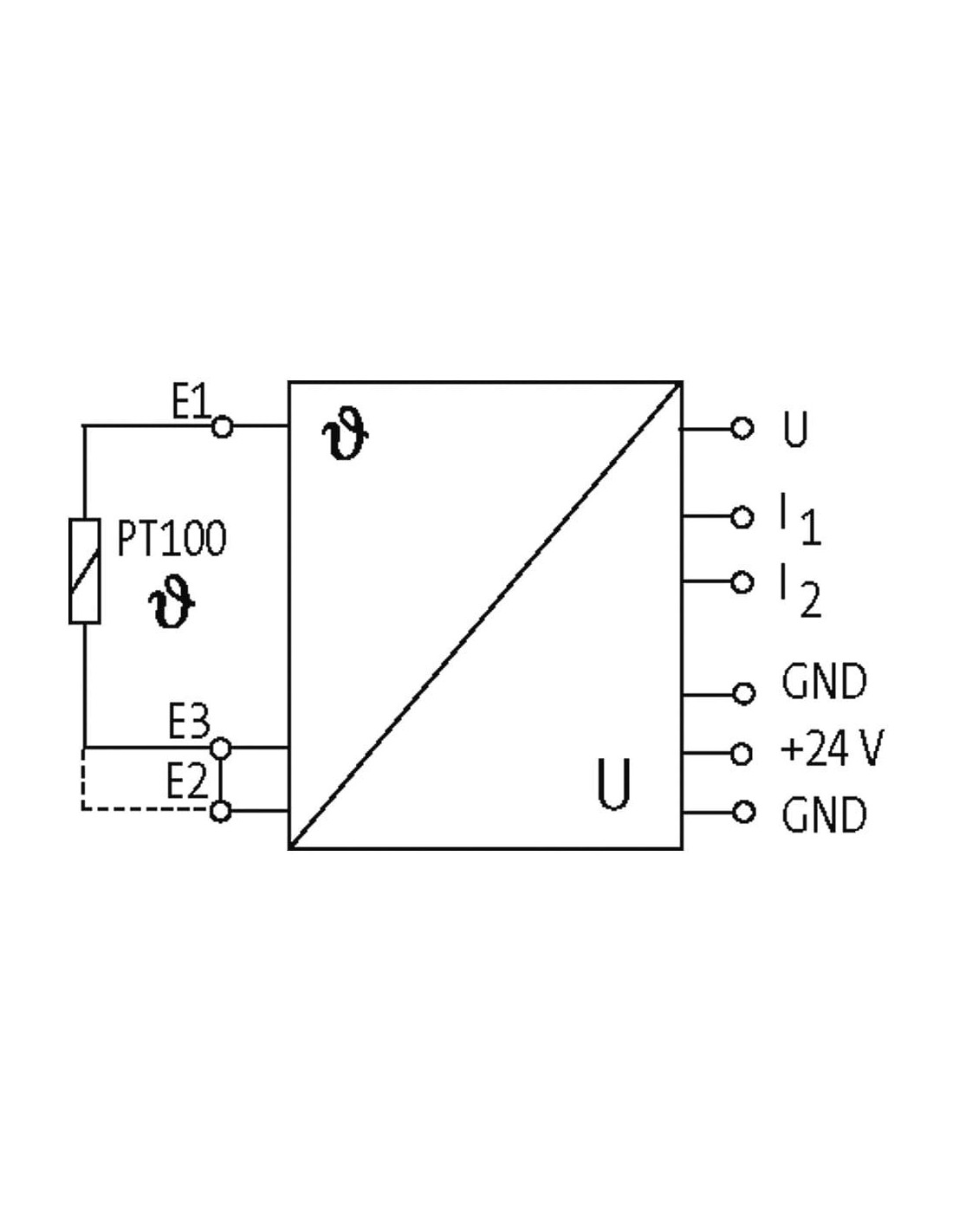

• Łatwe połączenie z czujnikiem PT100 – możliwość podłączenia w wersji 2- lub 3-przewodowej

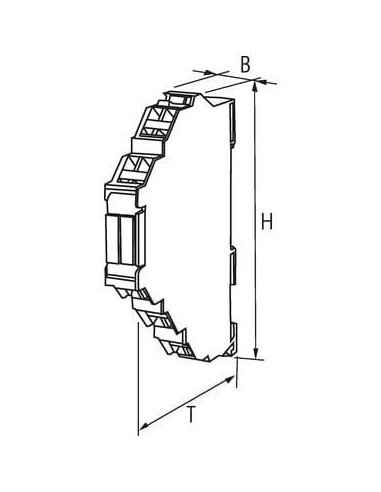

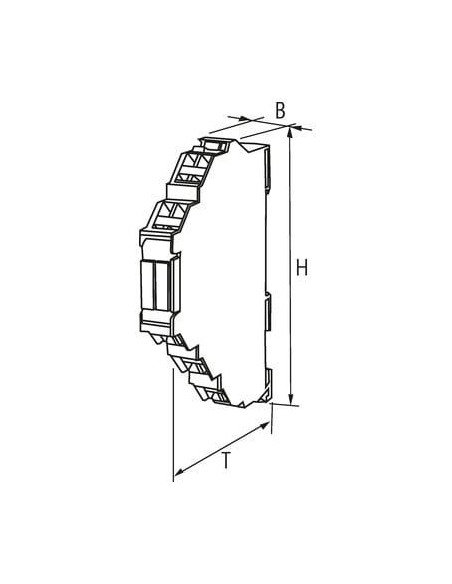

• Kompaktowe wymiary: wysokość 90 mm, szerokość 12,4 mm, głębokość 70 mm – umożliwiają montaż nawet w ograniczonej przestrzeni

Nowoczesny przetwornik temperatury MIRO jest niezastąpionym elementem nowoczesnych systemów automatyki, gdzie wymagana jest konwersja sygnału z czujników PT100 na precyzyjne, liniowe sygnały analogowe. Odporność na przeciążenia, łatwość instalacji oraz szeroka kompatybilność czynią go uniwersalnym rozwiązaniem dla profesjonalnych instalacji przemysłowych i budowlanych.
