INPUT: 0...20 mA
OUTPUT: 0...10 V DC, 20 mA
Zaciski sprężynowe
Wejście i wyjście separowane galwanicznie
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 0,5 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 19,2 V |
| Napięcie robocze DC maks. | 28,8 V |
| Prąd roboczy min. | 50 mA |
| Prąd roboczy maks. | 70 mA |
Dane elektryczne | Wejście
| Obciążenie rezystancyjne maks. | 250 Ω |
Dane elektryczne | Wyjście
| Output current max. | 0,025 A |
| Obciążenie rezystancyjne maks. | 500 Ω |
Dane techniczne | Komunikacja przemysłowa
| Częstotliwość transmisji maks. | 500 Hz |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |

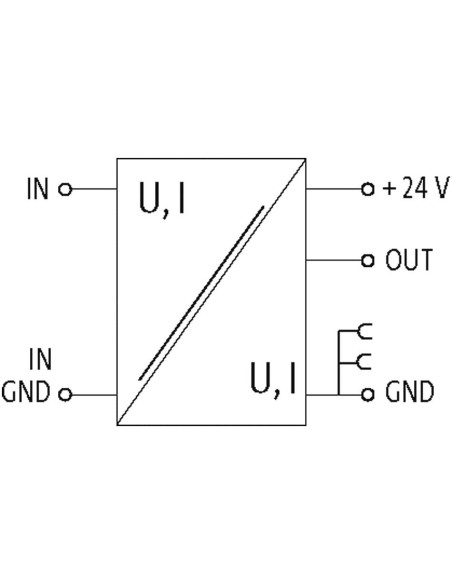

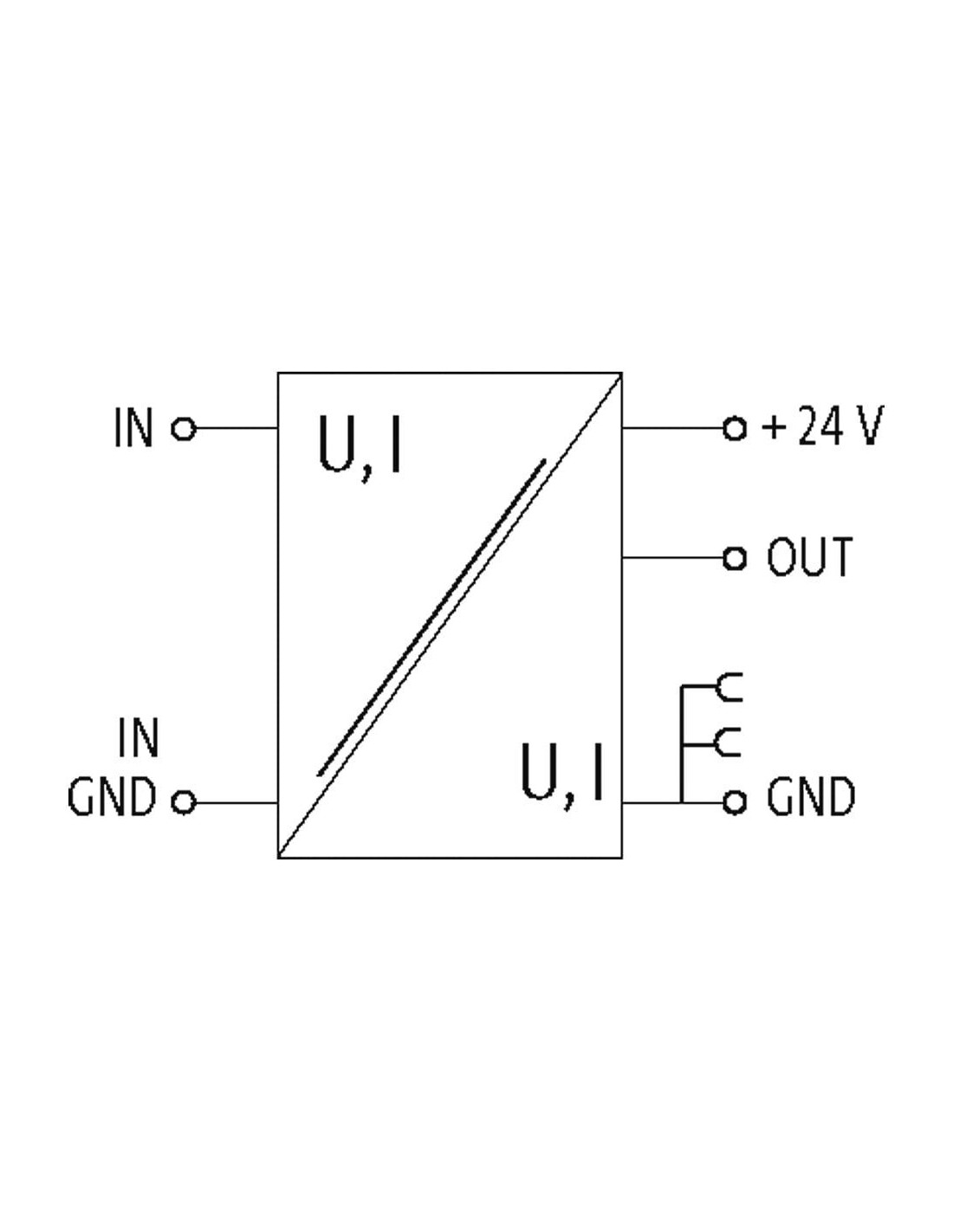

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | + 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | Out |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD |
Element sprzęgacza analogowego MIUW 6644212 – Przemysłowy konwerter sygnałów
Element sprzęgacza analogowego MIUW 6644212 to wydajny i kompaktowy moduł wykorzystywany do konwersji sygnału prądowego na sygnał napięciowy. Urządzenie umożliwia przekształcenie sygnału wejściowego 0–20 mA na wyjście 0–10 V DC (do 20 mA). Dzięki temu znajduje szerokie zastosowanie w systemach automatyki przemysłowej, urządzeniach sterowniczych oraz instalacjach kontrolnych, gdzie niezbędna jest separacja galwaniczna i bezpieczne dopasowanie poziomów sygnałów pomiędzy różnymi urządzeniami.
Możliwości zastosowań sprzęgacza analogowego MIUW 6644212
Sprzęgacz analogowy MIUW 6644212 jest dedykowany do przemysłowych aplikacji, gdzie wymagane jest niezawodne przesyłanie, separacja i konwersja sygnałów analogowych. Znajduje zastosowanie w:
- Systemach automatyki i sterowania
- Liniach produkcyjnych i procesowych
- Monitorowaniu parametrów procesowych
- Rozdzielniach elektrycznych
- Skomplikowanych układach pomiarowych
Moduł znajduje zastosowanie tam, gdzie konieczne jest bezpieczne rozdzielenie części wejściowej i wyjściowej systemu oraz konwersja sygnału na zgodny z dalszym sterowaniem czy rejestracją.
Zalety i cechy sprzęgacza analogowego MIUW 6644212
- Separacja galwaniczna wejścia i wyjścia zapewnia ochronę przed przepięciami i zakłóceniami, podnosząc poziom bezpieczeństwa całego systemu.
- Kompaktowa obudowa (wysokość 91 mm, szerokość 6,2 mm, głębokość 70 mm) idealna do montażu na szynie DIN EN 60715 – pozwala na oszczędność miejsca w szafie sterowniczej.
- Wysoka precyzja konwersji (dokładność końcowa 0,5%) umożliwia wykorzystanie w wymagających aplikacjach przemysłowych.
- Wytrzymałość klimatyczna – zakres pracy od -25°C do 50°C pozwala na eksploatację w trudnych warunkach środowiskowych.
- Dzięki zaciskom śrubowym urządzenie umożliwia szybki i pewny montaż przewodów, co usprawnia instalację i serwisowanie.
- Zabezpieczenie przepięciowe do 1,5 kV zapewnia ochronę przed uszkodzeniami spowodowanymi krótkotrwałymi zmianami napięcia.
Element sprzęgacza analogowego MIUW 6644212 jest odpowiedni do różnorodnych zastosowań w przemyśle, zapewniając niezawodność i bezpieczeństwo przekazywanych sygnałów. Dzięki swoim właściwościom oraz kompaktowej budowie znajduje uznanie w wielu dziedzinach automatyki i instalacjach kontrolnych.
