INPUT: 0...100 °C
Zaciski sprężynowe
Przemiennik temperatury Murrelektronik przekształca w połączeniu z czujnikiem temperatury PT100 (IEC 751/ EN 60751) temperaturę na typowe wielkości sygnałowe (0...10 V, 4...20 mA, 0...20 mA). Moduły MTW dostarczają prąd stały, który powoduje spadek napięcia na rezystorze PT100. Jest on linearyzowany i przekształcany na odpowiednie sygnały wyjściowe na zaciskach OUT. Wszystkie 3 sygnały mogą być stosowane jednocześnie. Technikę 2-przewodową można stosować przy krótkich odległościach między czujnikiem PT100 i modułem MTW (
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 1 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 80 mA |
Dane elektryczne | Wyjście
| Obciążenie maks. | 25 mA |
| Obciążenie rezystancyjne maks. | 500 Ω |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | + 24 V DC |
| PIN 2 | - 24 V DC |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | E 3 |
| PIN 2 | E 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 2 | E 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | U |
| PIN 2 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 24 V DC |
| PIN 2 | 0 V |
Connection type 7
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | In 1 |
| PIN 2 | I 2 |

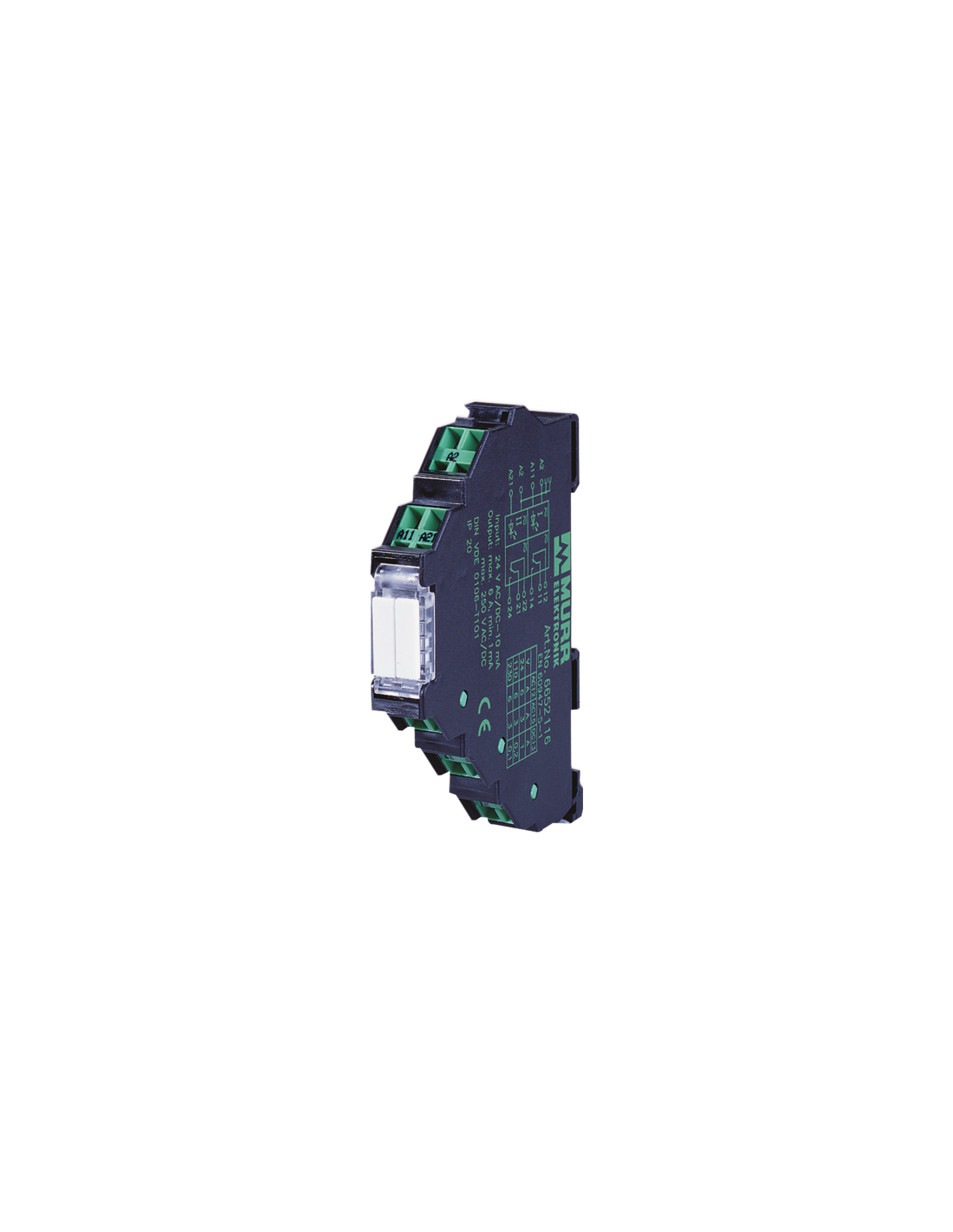

Przetwornik temperatury MIRO 0–100°C, wyjścia: 0–10V, (0)4–20mA – Murrelektronik | Kod produktu: 6644332
Przetwornik temperatury MIRO to nowoczesne urządzenie, które umożliwia precyzyjne przetwarzanie temperatury w zakresie 0°C do +100°C na uniwersalne sygnały analogowe: 0–10V, 4–20mA oraz 0–20mA. Dedykowany jest do współpracy z czujnikami temperatury typu PT100, zgodnymi z normami IEC 751/EN 60751.
Profesjonalny przetwornik temperatury do szafy sterowniczej
Urządzenie marki Murrelektronik idealnie sprawdza się w aplikacjach automatyki przemysłowej, gdzie wymagane jest liniowe przetwarzanie sygnału pomiarowego na standardy analogowe stosowane w systemach sterowania PLC, regulacji oraz monitoringu procesów.
- Zasilanie: 24 V DC (zakres 18–30 V DC)
- Wyjścia analogowe: napięciowe 0–10 V oraz prądowe 0–20 mA / 4–20 mA
- Możliwość jednoczesnego wykorzystania wszystkich trzech sygnałów wyjściowych
Wielozadaniowy przetwornik temperatury MIRO – zastosowania przemysłowe
Przetwornik MIRO 6644332 przeznaczony jest do szerokiego zakresu zastosowań:
- Automatyka i instalacje przemysłowe
- Systemy HVAC
- Monitoring temperatury w szafach sterowniczych
- Układy rejestracji i wizualizacji
- Systemy BMS
Stosowany wszędzie tam, gdzie niezbędne jest precyzyjne przetwarzanie temperatury zmierzonej za pomocą czujników PT100 na typowy sygnał analogowy. Dzięki sprężynowym zaciskom przyłączeniowym urządzenie zapewnia szybki i pewny montaż, a niewielkie wymiary pozwalają na bezproblemową instalację na standardowej szynie DIN (EN 60715).
Główne zalety przetwornika temperatury MIRO 0–100°C

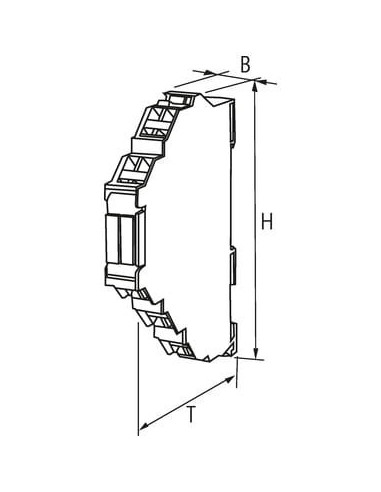

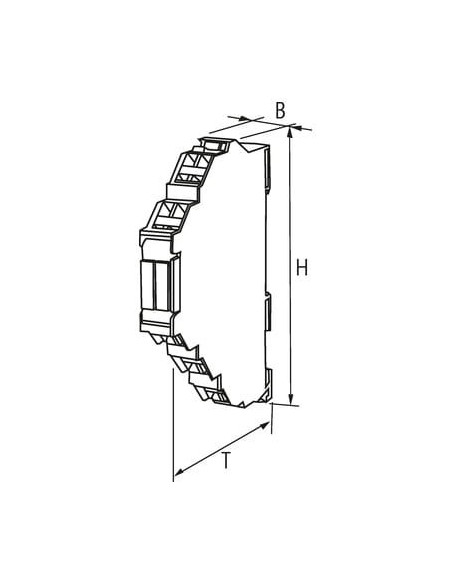

- Kompaktowa konstrukcja: Wymiary umożliwiają montaż w miejscach o ograniczonej przestrzeni (wysokość: 90 mm, szerokość: 12,4 mm, głębokość: 70 mm).
- Wysoka dokładność: Błąd pomiaru wynosi tylko 1% wartości końcowej.
- Wytrzymałość przemysłowa: Praca w zakresie temperatur od 0 °C do +60 °C.
- Pełna ochrona elektryczna: Zabezpieczenie przeciążeniowe wyjść.
- Szybki montaż: Zaciski sprężynowe FK ułatwiają podłączenie przewodów oraz gwarantują stabilność połączenia.

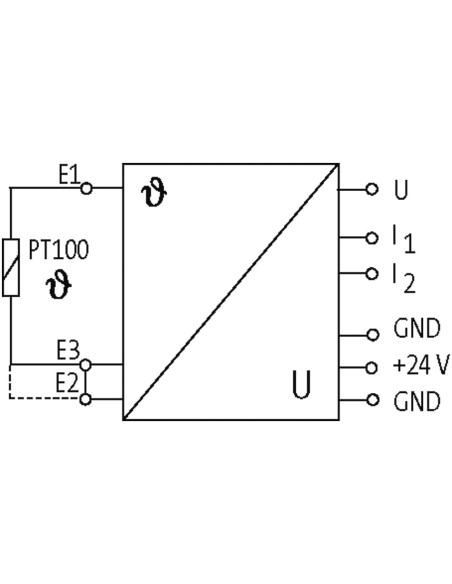

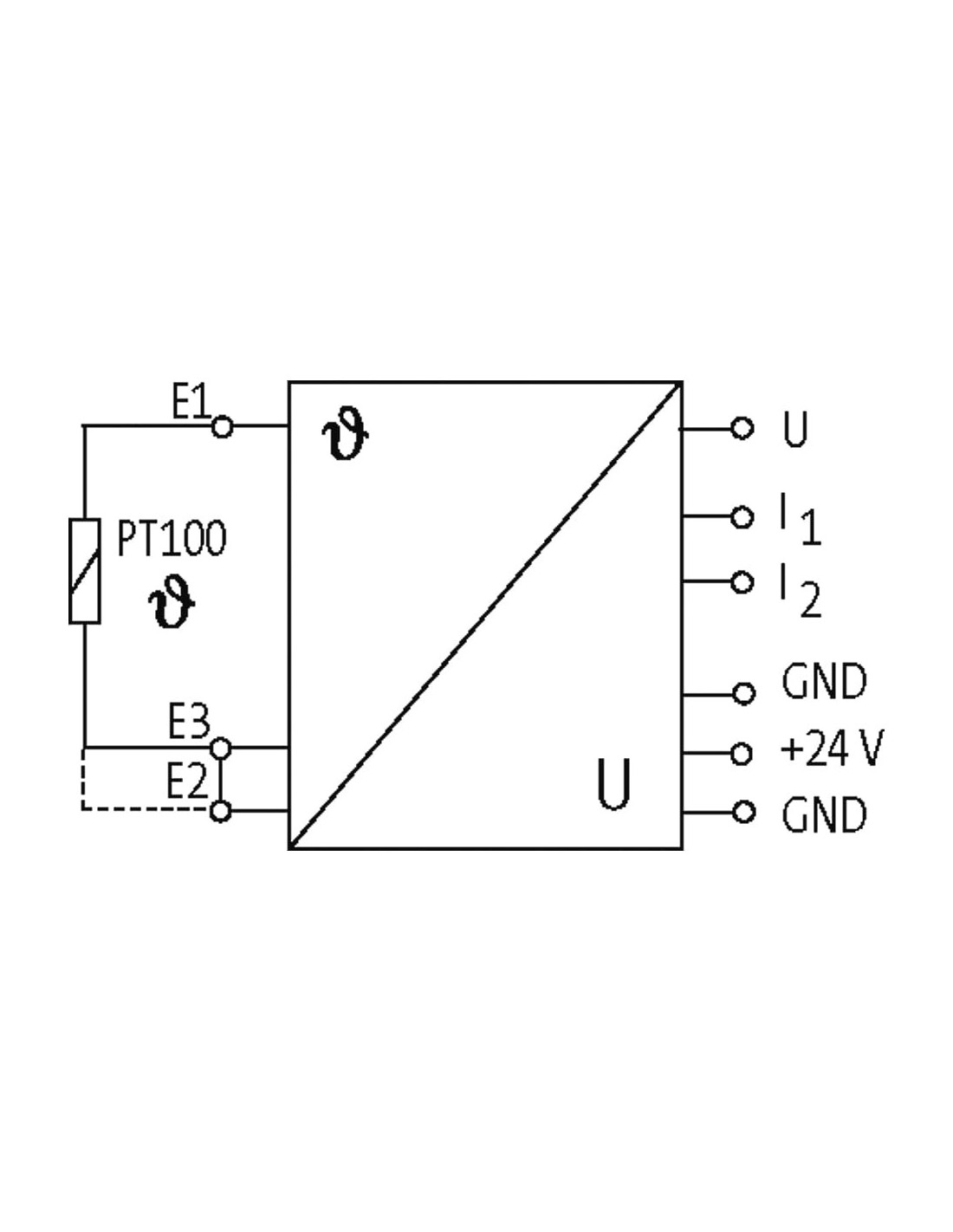

Budowa i schemat podłączenia przetwornika MIRO 6644332
Produkt pozwala na podłączenie czujnika PT100 w konfiguracji 2- lub 3-przewodowej (krótkie odległości pomiędzy czujnikiem a modułem), co minimalizuje wpływ rezystancji kabli. Wyjścia analogowe umożliwiają integrację z dowolnym sterownikiem PLC, rejestratorem lub przetwornikiem analogowo-cyfrowym.
Dlaczego warto wybrać przetwornik temperatury MIRO Murrelektronik?
Przetwornik MIRO zapewnia niezawodność pomiaru oraz elastyczność instalacji w najbardziej wymagających aplikacjach automatyki przemysłowej. Jego solidna konstrukcja oraz precyzja działania czynią go doskonałym wyborem do profesjonalnych systemów pomiarowych.
