Wyjście przekaźnikowe
Multitimer: 0.1...300
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 24 V |
| Napięcie wejściowe 1 AC min. | 20,4 V |
| Napięcie wejściowe 1 AC maks. | 27,6 V |
| Napięcie wejściowe 2 AC | 220 V |
| Napięcie wejściowe 2 AC min. | 187 V |
| Napięcie wejściowe 2 AC maks. | 253 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 27,6 V |
| Prąd wejściowe | 12 mA |
| Prąd wejściowy DC maks. | 12 mA |
| Napięcie sterujące AC | 230 V |
| Napięcie sterujące AC min. | 195,5 V |
| Napięcie sterujące AC maks. | 264,5 V |
| Napięcie sterujące DC | 24 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 230 V |
| Napięcie łączeniowe DC maks. | 230 V |
| Prąd łączeniowy DC | 8 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4,8 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 20 ms |
| Czas zadziałania maks. | 8 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 16 |
| PIN 2 | 18 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 15 |
| PIN 2 | 15 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | B 1 |
| PIN 2 | B 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

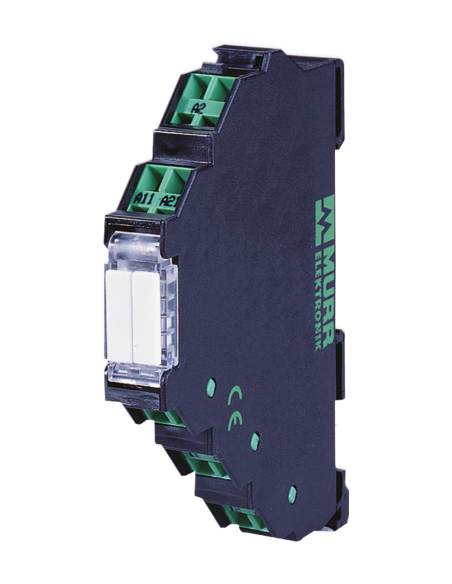

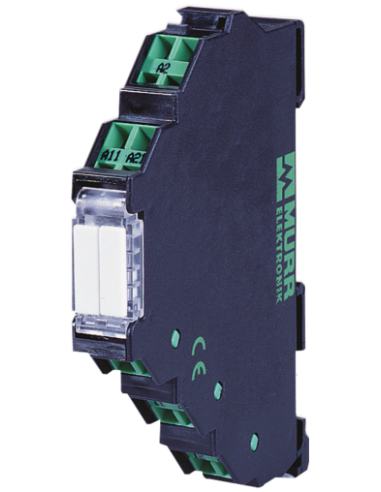

Wielofunkcyjny timer MIRO 12.4 – uniwersalne rozwiązanie do automatyki
Wielofunkcyjny timer MIRO 12.4 o kodzie produktu 6652370 firmy Murr Elektronik to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania czasowego w szerokim zakresie zastosowań przemysłowych. Moduł został zaprojektowany z myślą o łatwej integracji w szafach sterowniczych i systemach automatyzacji, gdzie liczy się niezawodność, elastyczność oraz bezpieczeństwo.
Kluczowe cechy i zalety timera MIRO 12.4
- Wielofunkcyjność – urządzenie umożliwia realizację kilku trybów pracy oraz szerokiego zakresu nastaw czasowych (0,1...300 s/min).
- Uniwersalne napięcie zasilania – możliwość stosowania z napięciem 24VAC/DC oraz 230VAC, co zapewnia wszechstronność w zastosowaniach.
- Styk przekaźnikowy o wysokiej wydajności – wyjście umożliwia przełączanie obciążeń do 6A przy napięciu do 230VAC/DC (maks. moc łączeniowa AC: 1500 VA, DC: 120 W).
- Szybki czas reakcji – czas zadziałania do 8 ms, czas opadania do 20 ms oraz minimalny czas odbicia (2 ms).
- Wysoka trwałość – przekaźnik odporny na obciążenia, gwarantujący do 20 milionów cykli mechanicznego oraz elektrycznego życia.
- Ochrona urządzenia – odporność na pik napięciowy do 4,8 kV.
- Bezpieczne i szybkie połączenia – zastosowanie zacisków sprężynowych FK usprawnia montaż oraz zapewnia stabilność elektryczną.

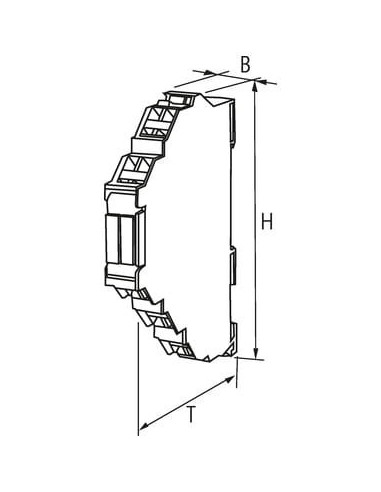

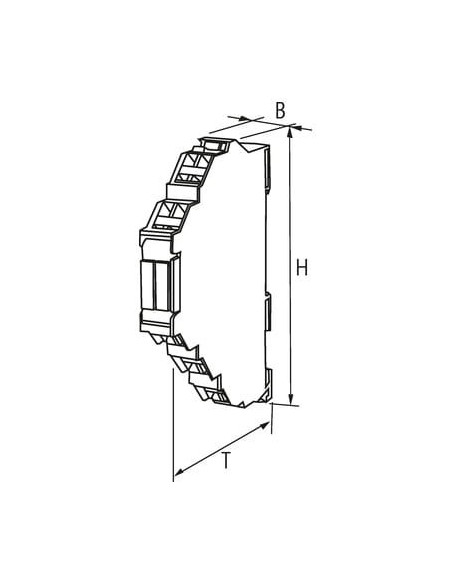

- Kompaktowe wymiary – moduł przystosowany do montażu na szynie DIN (EN 60715), co ułatwia instalację w szafach sterowniczych o ograniczonej przestrzeni.
- Materiały wysokiej klasy – styk z Ag Sn O2 zapewnia trwałość i odporność na przepięcia.
- Szeroki zakres temperatur pracy – praca w warunkach od -25°C do +60°C.
Zastosowania przekaźników czasowych w automatyce przemysłowej
Przekaźnik czasowy MIRO 12.4 znajduje zastosowanie w:
- systemach sterowania maszyn i linii produkcyjnych,
- automatyce budynkowej,
- układach zabezpieczeń,
- bramach, roletach, windach i systemach transportu,
- systemach grzewczych oraz wentylacyjnych,
- kontroli oświetlenia i wentylatorów,
- różnego rodzaju urządzeniach wymagających opóźnienia załączenia/wyłączenia obwodu.
Dzięki wszechstronności ustawień oraz niezawodnej pracy timer znacząco podnosi bezpieczeństwo i efektywność procesów technologicznych.

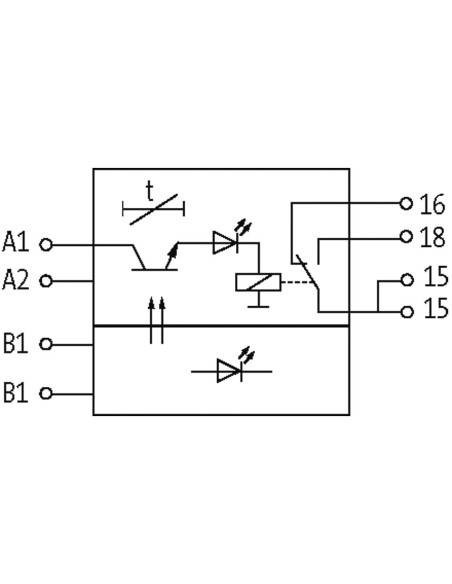

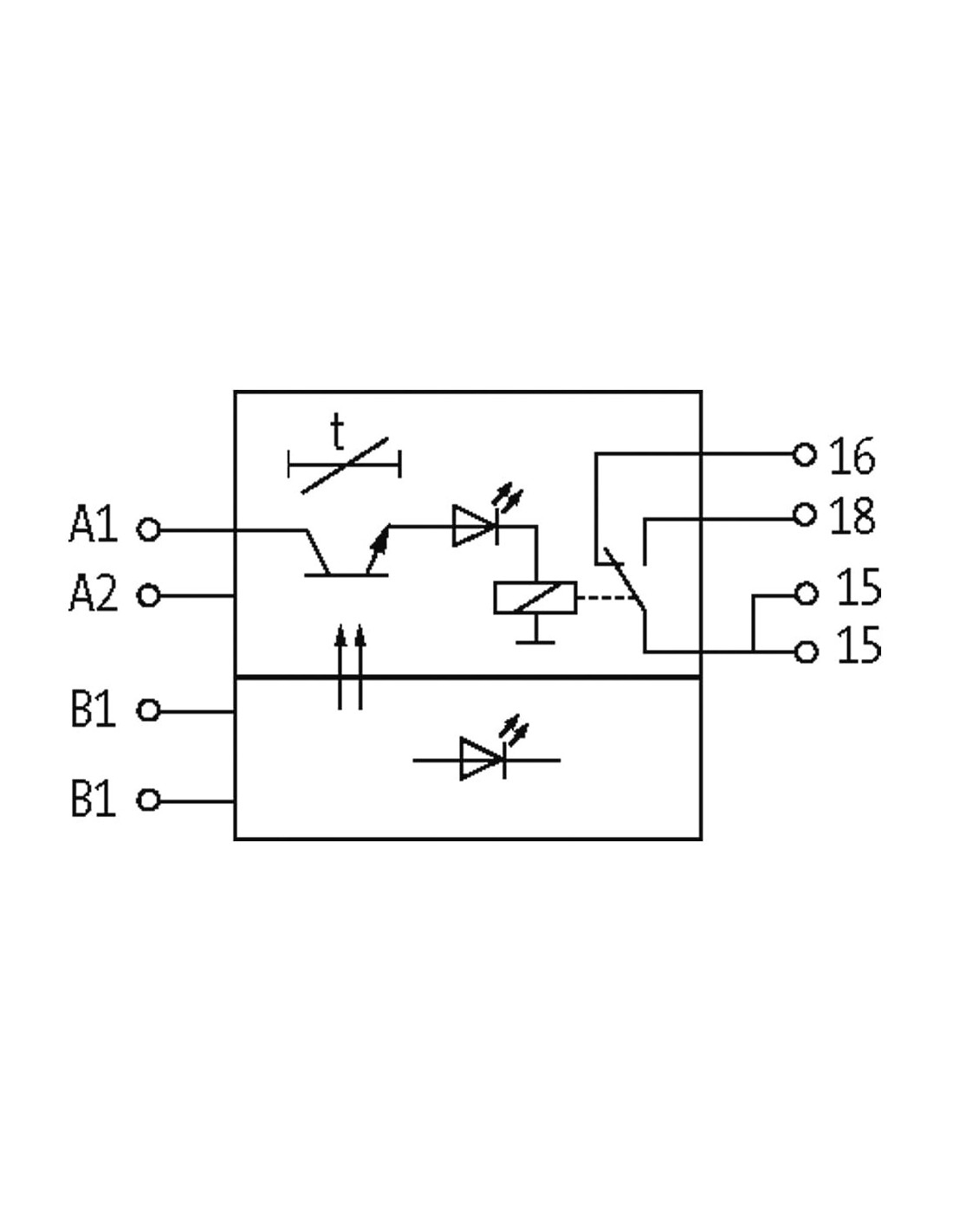

Schemat podłączenia oraz konstrukcja timera MIRO 12.4
Urządzenie wyposażone jest w czytelne złącza oznaczone jako A1, A2, B1, 15, 16, 18, co ułatwia prawidłowe podłączenie zarówno w instalacji jednofazowej, jak i wielofazowej.
Solidna, kompaktowa obudowa oraz czytelne opisy przyłączeń gwarantują bezbłędny montaż, a intuicyjny układ pinów sprzyja szybkiej diagnostyce i konserwacji.
Dlaczego warto wybrać timer MIRO 12.4?
Zastosowanie MIRO 12.4 pozwala na automatyzację, optymalizację i zabezpieczenie procesów logicznych w różnorodnych układach automatyki. Rozwiązanie to cieszy się uznaniem wśród integratorów, serwisantów oraz automatyków, dzięki uniwersalności, niezawodności oraz bardzo dobrym parametrom pracy w trudnych warunkach przemysłowych.
