Napięcie sterujące: 24 V DC
OUTPUT: 180, 205, 215 V DC
Zaciski sprężynowe
Kondensacja niedozwolona
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 3 AC | 480 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Prąd wejściowy DC maks. | 0,4 A |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 10 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 205 V DC (230 V AC); 180 V DC (400 V AC); 215 V DC (480 V AC) |
| Output current max. | 0,75 A |
| Częstotliwość łączeniowa maks. | 2,5 Hz |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 22,5 mm |
| Szerokość | 75 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 60 °C |

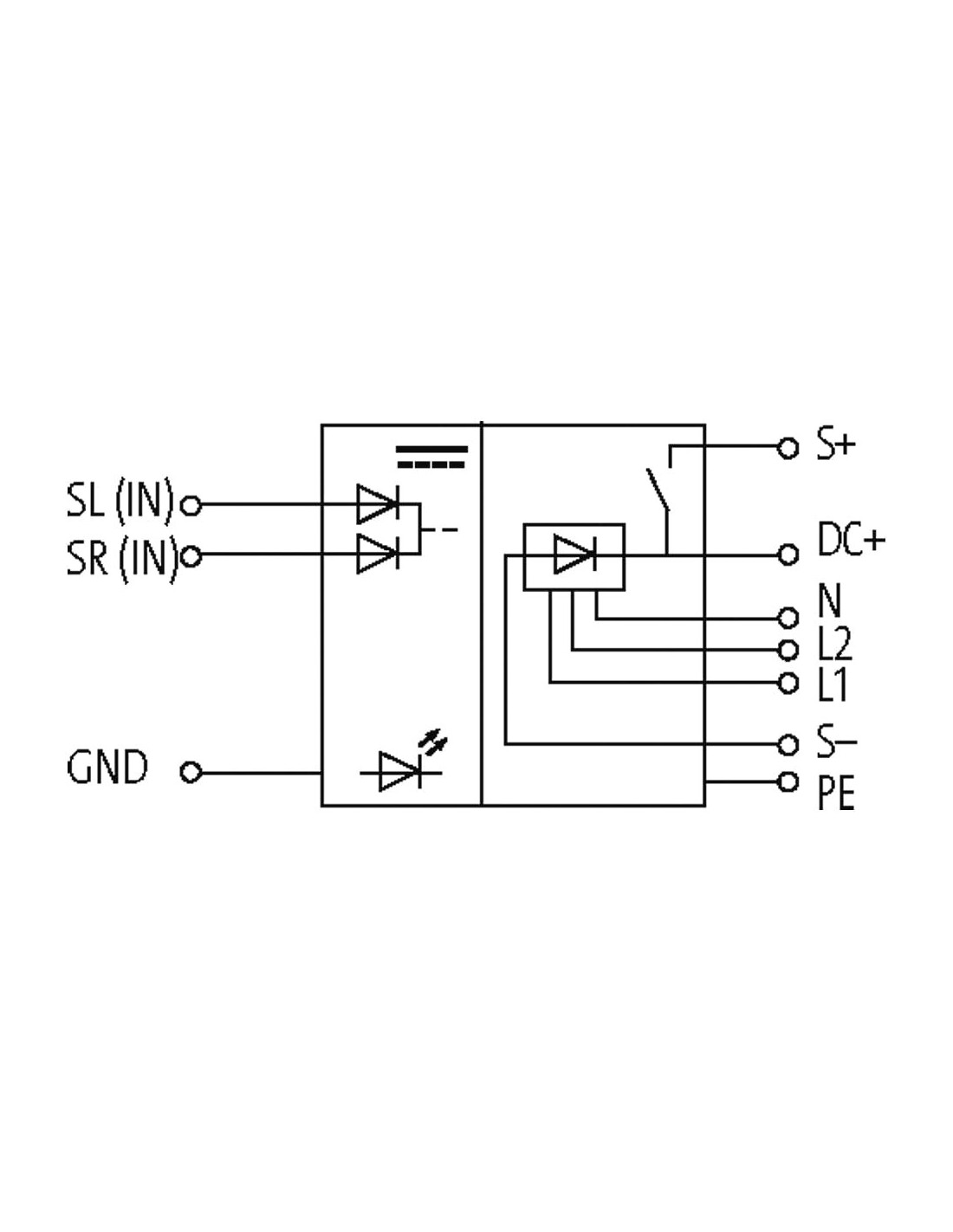

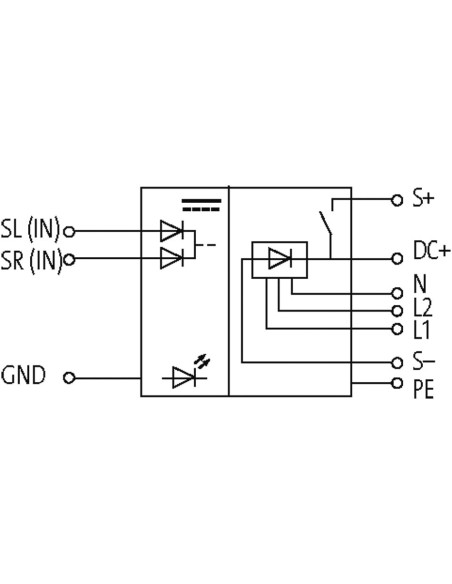

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 1 | DC + |
| PIN 2 | S + |
| PIN 3 | S - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | SL |
| PIN 2 | SR |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | S - |
| PIN 2 | NC |
| PIN 3 | L 2 |
| PIN 4 | L 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 1 |
| PIN 3 | N |
| PIN 4 | N |

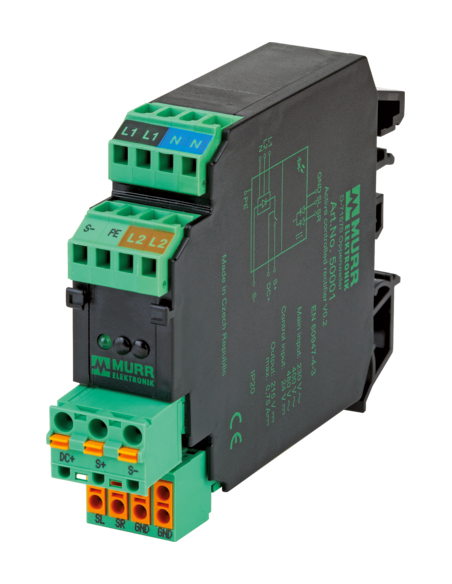

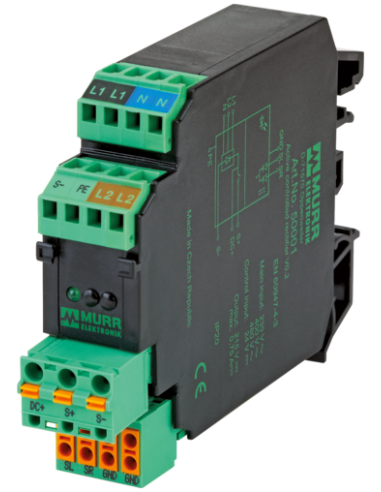

Prostownik hamulcowy WE: 24VDC - WY: 200VDC/0,75A Murrelektronik 50001 – Bezpieczne sterowanie hamulcami silników
Prostownik hamulcowy Murrelektronik o numerze katalogowym 50001 to niezawodne rozwiązanie do szybkiego i skutecznego wyłączania hamulców elektromagnetycznych w silnikach elektrycznych. Dzięki kompaktowej konstrukcji oraz łatwemu montażowi na szynie DIN (EN 60715) urządzenie doskonale sprawdzi się w nowoczesnych szafach sterowniczych oraz systemach automatyki przemysłowej.
Zastosowanie prostownika hamulcowego w automatyce i przemyśle
Prostownik hamulcowy Murrelektronik 50001 jest wykorzystywany głównie do sterowania i szybkiego wyłączania hamulców w silnikach trójfazowych, suwnicach, wózkach widłowych, urządzeniach dźwigowych, a także w maszynach produkcyjnych wymagających precyzyjnego zatrzymania.
- Hamowanie silników maszyn przemysłowych
- Wyłączanie hamulców bezpieczeństwa w dźwigach i suwnicach
- Automatyzacja procesów przemysłowych
- Systemy przenośników i transportu technologicznego
Najważniejsze zalety prostownika hamulcowego Murrelektronik 50001
- Wysoka uniwersalność – kompatybilny z napięciami wejściowymi 230 V AC, 400 V AC, 480 V AC, a także ze sterowaniem 24 V DC.
- Stabilne napięcie wyjściowe – dostarcza napięcie wyjściowe DC doskonale dopasowane do hamulców różnych producentów i typów (180 V DC, 205 V DC, 215 V DC w zależności od napięcia wejściowego AC).
- Łatwa instalacja – szybkie podłączenie za pomocą nowoczesnych zacisków sprężynowych oraz intuicyjnym oznaczeniem zacisków kolorami.

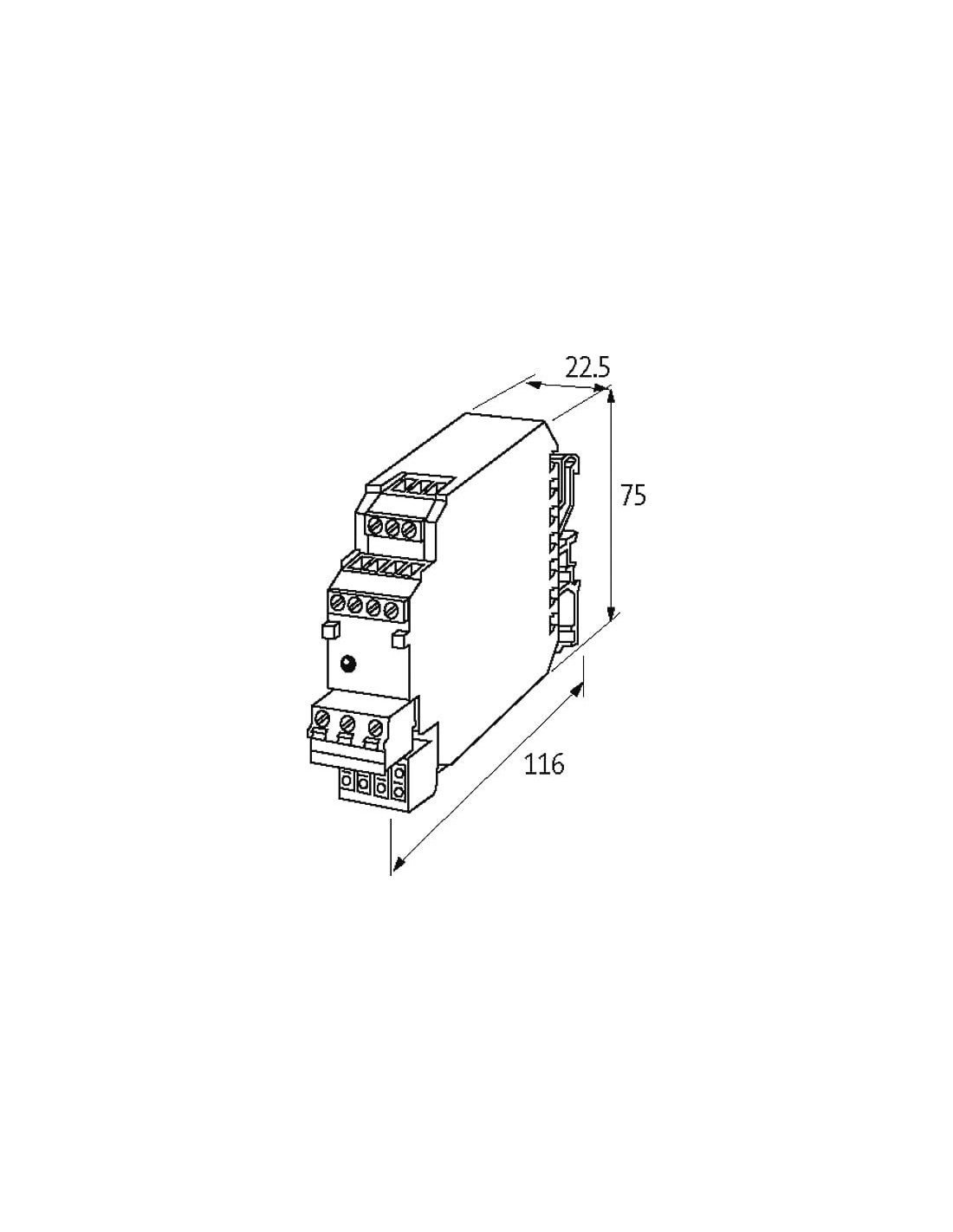

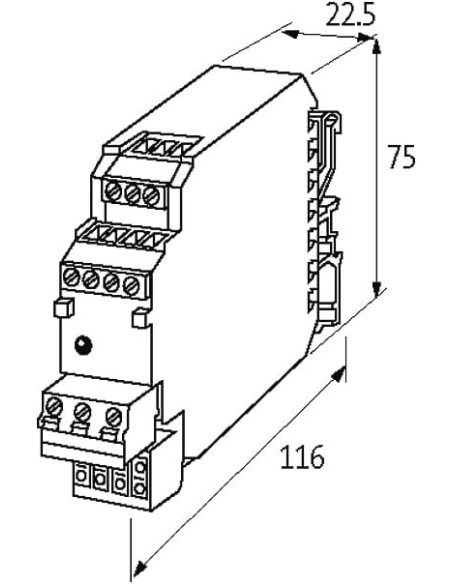

- Kompaktowe wymiary – obudowa o szerokości zaledwie 22,5 mm, wysokości 75 mm oraz głębokości 116 mm pozwala na instalację w ograniczonych przestrzeniach szaf sterowniczych.
- Wbudowana ochrona – urządzenie posiada zabezpieczenie polaryzacji oraz stopień ochrony IP20, co zwiększa bezpieczeństwo eksploatacji.
- Wskaźnik LED – stan pracy urządzenia sygnalizowany jest zieloną diodą LED, co umożliwia szybką diagnostykę w terenie.
Budowa i wygoda użytkowania prostownika hamulcowego Murrelektronik
Urządzenie wyróżnia się precyzyjną budową oraz przemyślanym rozmieszczeniem zacisków. Przyłącza wykonane w technologii zacisków sprężynowych FK modernizują i usprawniają proces podłączania okablowania.
- Typ montażu: montaż na szynie DIN
- Liczba i rodzaj zacisków: zestawy 3- i 4-pinowe
- Zabezpieczenie polaryzacji i czytelne oznaczenie zacisków
Typowe środowiska pracy i warunki eksploatacji
Prostownik hamulcowy Murrelektronik przystosowano do pracy w szerokim zakresie temperatur od 0°C do 55°C oraz do przechowywania od -20°C do 60°C. Brak możliwości kondensacji oraz ochrona IP20 pozwalają na bezpieczną eksploatację w typowych warunkach przemysłowych.
Dlaczego warto stosować prostownik hamulcowy w aplikacjach przemysłowych?
Precyzyjne sterowanie hamulcami oraz niezawodna konwersja napięcia AC na DC zwiększają efektywność, bezpieczeństwo i kontrolę pracy maszyn przemysłowych. Dzięki prostownikowi hamulcowemu Murrelektronik 50001 możliwe jest znaczne skrócenie drogi hamowania maszyn oraz uniknięcie ryzyka spiętrzeń i uszkodzeń mechanicznych.
