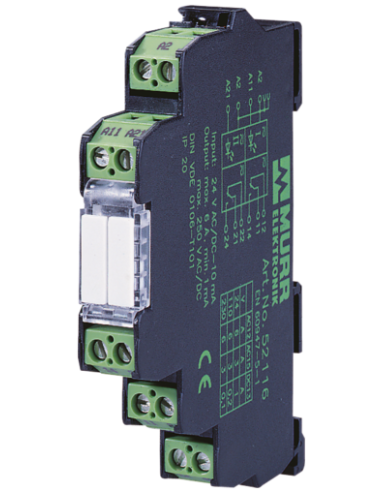

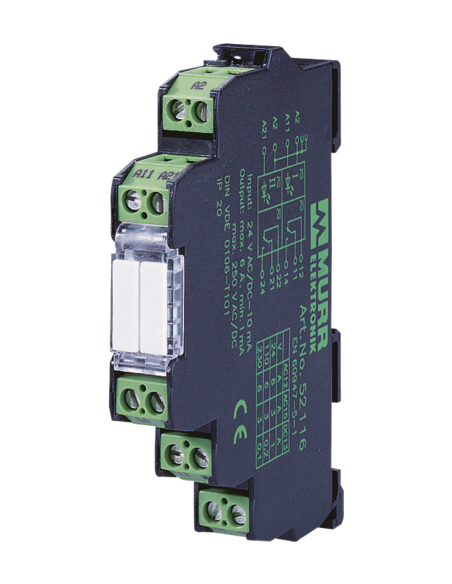

Przetwornik temperatury MIRO WE:0°C.. 100°C - WY:0..10V/(0)4..20mA 44332

INPUT: 0...100 °C
Zaciski śrubowe
Przemiennik temperatury Murrelektronik przekształca w połączeniu z czujnikiem temperatury PT100 (IEC 751/ EN 60751) temperaturę na typowe wielkości sygnałowe (0...10 V, 4...20 mA, 0...20 mA). Moduły MTW dostarczają prąd stały, który powoduje spadek napięcia na rezystorze PT100. Jest on linearyzowany i przekształcany na odpowiednie sygnały wyjściowe na zaciskach OUT. Wszystkie 3 sygnały mogą być stosowane jednocześnie. Technikę 2-przewodową można stosować przy krótkich odległościach między czujnikiem PT100 i modułem MTW (

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wyjście

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Connection types

Typ przyłącza 1

Typ przyłącza 2

Typ przyłącza 3

Typ przyłącza 4

Typ przyłącza 5

Connection type 6

Connection type 7

Connection type 8

Connection type 9

Connection type 10

Przetwornik temperatury MIRO 0-100°C, 0-10V/(0)4-20mA – Murrelektronik (kod: 44332)

Przetwornik temperatury MIRO to zaawansowane rozwiązanie umożliwiające precyzyjne przetwarzanie sygnałów z czujnika PT100 na standardowe sygnały przemysłowe (0–10 V, 0/4–20 mA). Jest to kluczowy element automatyki i systemów kontroli temperatury, wszędzie tam, gdzie wymagane jest dokładne przetwarzanie i przesyłanie informacji o temperaturze do sterowników PLC, paneli operatorskich lub systemów monitoringu.

Zastosowanie przetwornika temperatury MIRO

Przetwornik temperatury Murrelektronik znajduje szerokie zastosowanie zarówno w przemyśle produkcyjnym, automatyce budynkowej, jak i logistyce technicznej. Pozwala na skuteczne wykorzystanie czujników PT100 do monitorowania temperatury w układach grzewczych, chłodniczych, procesach technologicznych czy instalacjach HVAC.

• Automatyzacja linii produkcyjnych – konwersja sygnału z czujnika temperatury do sygnału analogowego lub prądowego
• Systemy HVAC – integracja z centralami wentylacyjnymi, kotłowniami i stacjami ciepłowniczymi
• Instalacje laboratoryjne – precyzyjna kontrola temperatury w sprzęcie badawczym
• Aplikacje OEM – zastosowanie w szafach sterowniczych producentów maszyn

Najważniejsze zalety przetwornika temperatury MIRO

• Kompatybilność z czujnikami PT100 (IEC 751 / EN 60751) – zapewnia uniwersalne zastosowanie w różnych systemach pomiarowych
• Równoczesna konwersja do trzech rodzajów sygnałów wyjściowych: napięciowego i dwóch prądowych
• Wysoka dokładność odczytu – błąd graniczny na poziomie 1%
• Możliwość stosowania techniki 2-przewodowej przy krótkich odległościach pomiędzy czujnikiem a przetwornikiem
• Zabezpieczenie przed przeciążeniem wyjścia – gwarancja niezawodnej pracy w trudnych warunkach przemysłowych

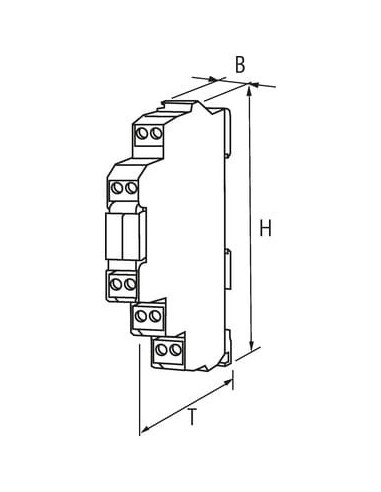

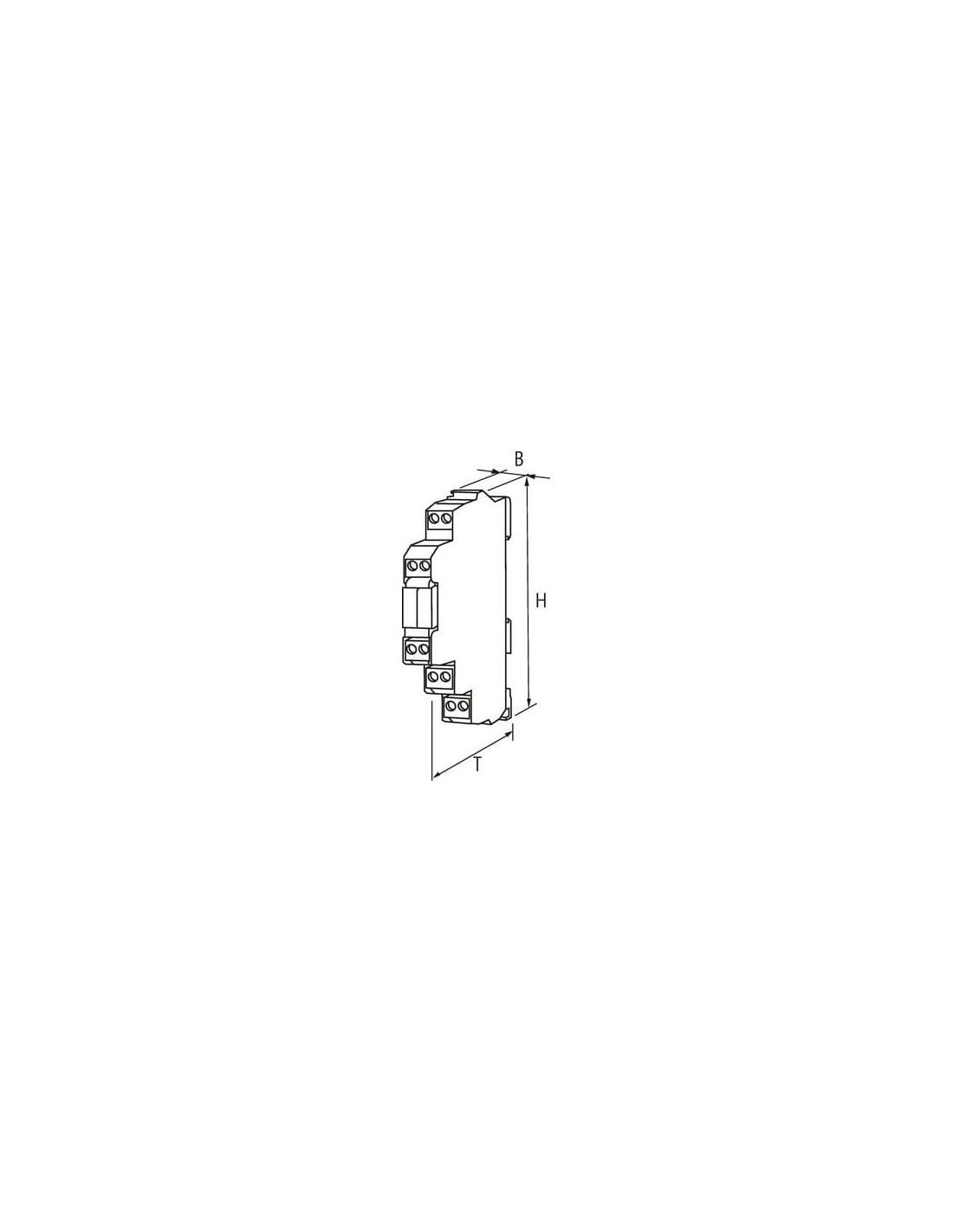

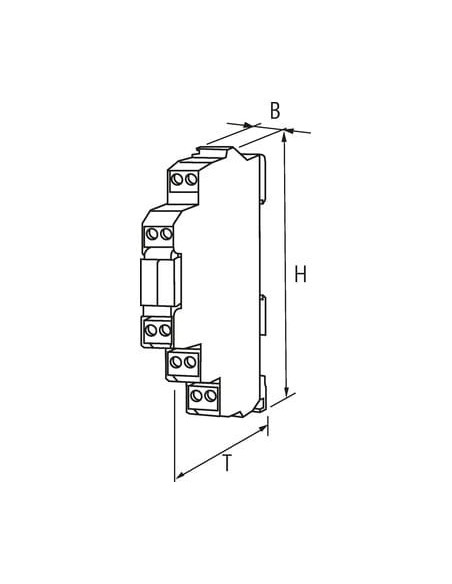

• Kompaktowe wymiary (wysokość 90 mm, szerokość 12,4 mm, głębokość 70 mm), łatwy montaż na szynie DIN (EN 60715)
• Zakres zasilania od 18 do 30 V DC – elastyczność w doborze źródła zasilania
• Wytrzymałość na warunki środowiskowe – praca w temperaturach od 0 do +60°C

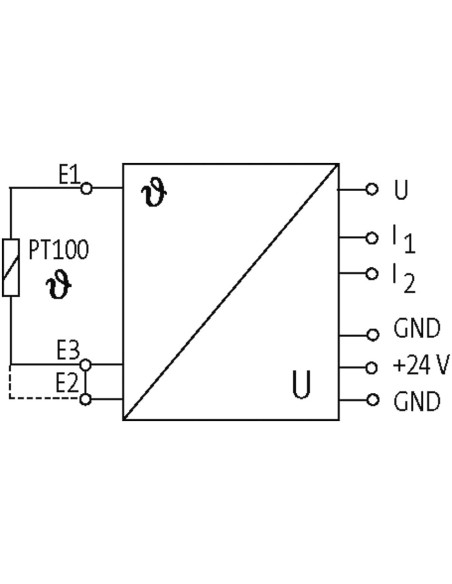

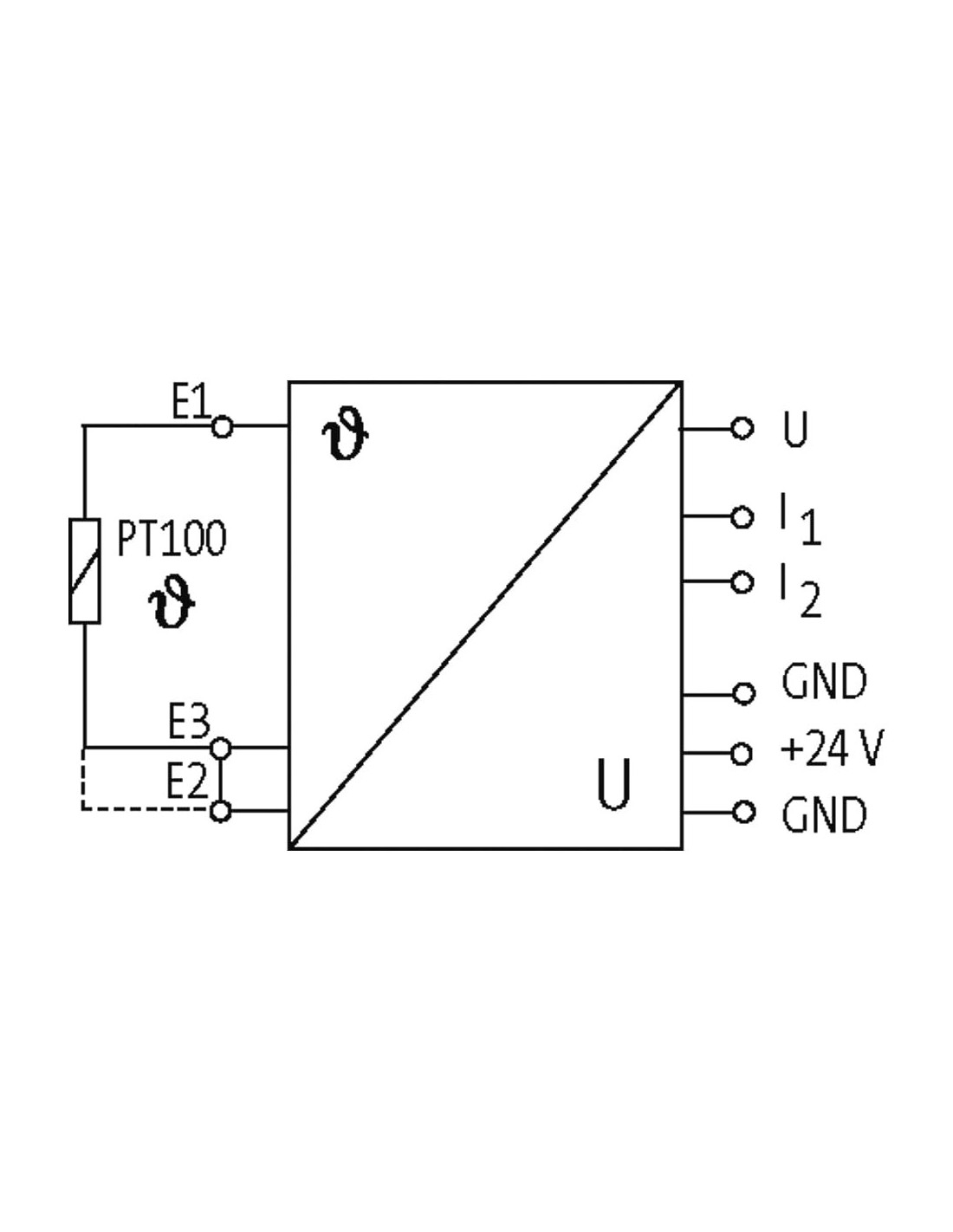

Schemat podłączenia i funkcjonalność

Oferowany przetwornik temperatury jest wyposażony w wiele złącz śrubowych, co umożliwia wygodne i pewne podłączenie zarówno czujnika PT100, jak i sygnałów wyjściowych do automatyki. Schemat połączeń zapewnia szybki montaż oraz prawidłową integrację urządzenia z istniejącymi systemami.

• Złącza śrubowe – łatwe do podłączenia przewody
• Wyraźne oznaczenia PIN’ów na obudowie ułatwiają poprawność instalacji
• Wyprowadzenia na sygnały napięciowe i prądowe przystosowane do integracji z różnymi sterownikami

Podsumowanie – przetwornik temperatury Murrelektronik MIRO

Przetwornik temperatury MIRO (kod: 44332) to sprawdzone rozwiązanie dla wszelkich zastosowań przemysłowych, laboratoryjnych oraz w systemach HVAC, gdzie wymagana jest niezawodna konwersja sygnałów z czujników PT100 do standardowych wartości sygnałowych analogowych (napięcie, prąd). Umożliwia dokładny pomiar oraz przesył informacji w nowoczesnych systemach automatyki i sterowania. Kompaktowa budowa, wysoka jakość wykonania oraz uniwersalność zastosowań czynią to urządzenie niezastąpionym elementem każdej szafy sterowniczej.
