Dostępny
INPUT: 0...10 V DC
OUTPUT: 0...10 V DC, 20 mA
z masą cierną
Zaciski sprężynowe
Wejście i wyjście separowane galwanicznie
Przetworniki analogowe Murrelektronik konwertują zwykłe wielkości sygnałów (0...10 V, 0...20 mA, 4...20 mA) separowane galwanicznie na jedną z tych wartości sygnału. Dzięki wewnętrznemu ograniczeniu prądu wyjście jest odporne na zwarcie i przeciążenie. Blok MIIW – 0/4...20 mA na 0/4...20 mA – bez napięcia pomocniczego
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 0,5 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 19,2 V |
| Napięcie robocze DC maks. | 28,8 V |
| Prąd roboczy min. | 50 mA |
| Prąd roboczy maks. | 70 mA |
Dane elektryczne | Wejście
| Opór wejściowy | 200 kΩ |
Dane elektryczne | Wyjście
| Output current max. | 0,025 A |
| Obciążenie rezystancyjne maks. | 500 Ω |
Dane techniczne | Komunikacja przemysłowa
| Częstotliwość transmisji maks. | 500 Hz |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |

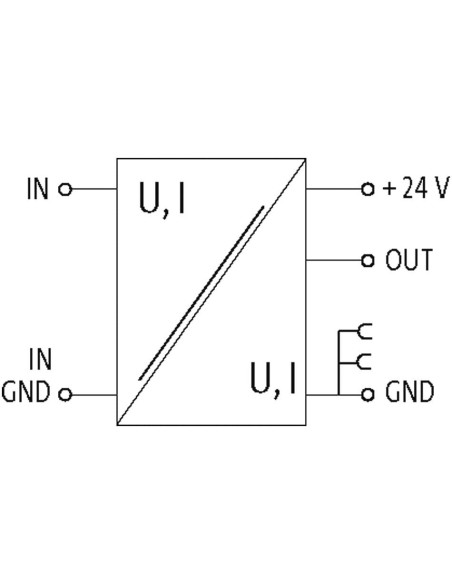

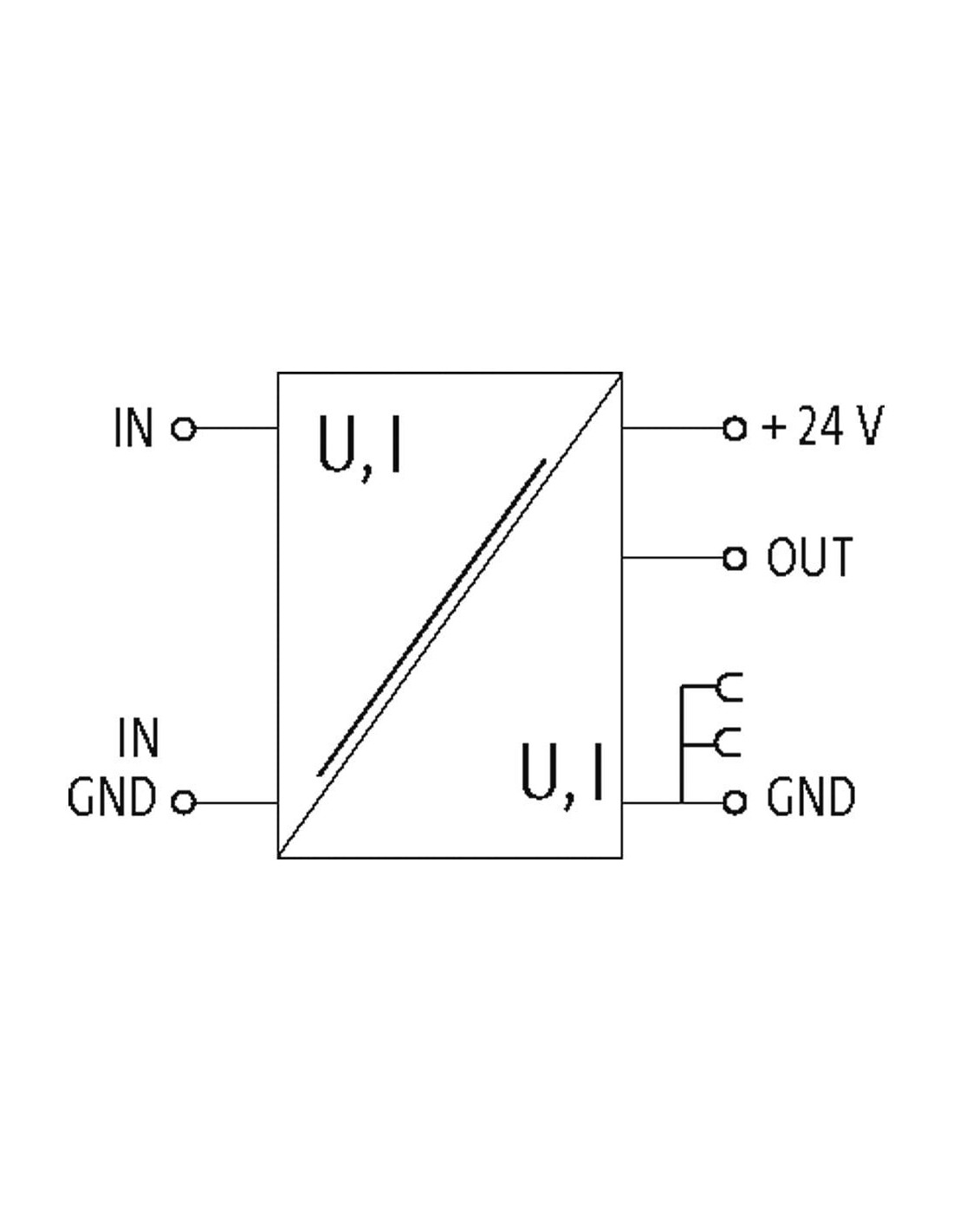

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | + 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | Out |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD |
MUUW 6644205 – Analogowy moduł pomocniczy Murrelektronik
Moduł pomocniczy MUUW analogowy 6644205 to nowoczesne rozwiązanie przeznaczone do precyzyjnego konwertowania sygnałów analogowych w systemach automatyki przemysłowej. Produkt ten zapewnia niezawodną separację galwaniczną pomiędzy wejściem a wyjściem, co gwarantuje wyższy poziom ochrony i bezpieczeństwa całego układu sterowania.
Zastosowanie i funkcjonalność modułu analogowego MUUW 6644205
Moduł analogowy MUUW doskonale sprawdza się w aplikacjach wymagających konwersji standardowych sygnałów napięciowych 0...10 V DC oraz prądowych do 20 mA. Separacja galwaniczna wejścia i wyjścia minimalizuje ryzyko zakłóceń, pozwala na odseparowanie obwodów oraz łatwiejsze diagnozowanie błędów.
Uniwersalność zastosowań sprawia, że moduł ten jest szczególnie przydatny w sterowaniu:
- systemami HVAC (ogrzewanie, wentylacja, klimatyzacja),
- aplikacjami procesów przemysłowych,
- monitoringiem i kontrolą maszyn,
- systemami pomiarowymi i automatyką,
- wymagającymi izolacji galwanicznej pomiędzy układami.
Najważniejsze cechy modułu MUUW 6644205
- Przetwarzanie sygnałów analogowych – wejście 0...10 V DC, wyjście 0...10 V DC/20 mA z ograniczeniem prądowym.
- Separacja galwaniczna – zapewnia bezpieczeństwo oraz ochronę układów sterowania i pomiarowych przed zakłóceniami oraz przepięciami.
- Odporność na zwarcia i przeciążenia – dzięki wewnętrznemu ograniczeniu prądu moduł jest wyjątkowo wytrzymały w destabilnych warunkach eksploatacji.
- Zaciski śrubowe – umożliwiają łatwy i pewny montaż przewodów, gwarantując trwałość połączeń.
- Wysoka precyzja działania – dokładność przetwarzania sygnału na poziomie 0,5% wartości końcowej.
- Kompaktowe wymiary – niewielka szerokość 6,2 mm ułatwia montaż w gęsto zabudowanych szafach sterowniczych.
- Montaż na szynę DIN 35 mm – szybka i wygodna instalacja oraz wymiana modułu.
- Wytrzymałość na przepięcia – odporność na pik napięciowy 2,5 kV.
Typowe zastosowania i zalety wykorzystania modułu analogowego MUUW Murrelektronik
Moduł pomocniczy analogowy MUUW 6644205 znajduje szerokie zastosowanie w:
- Automatyzacji procesu produkcji, gdzie niezbędna jest konwersja i separacja sygnałów analogowych w celu ich przetwarzania przez sterowniki PLC.
- Sterowaniu napędami oraz regulacją urządzeń technologicznych, np. pomp czy siłowników.
- Modernizacji oraz rozbudowie istniejących instalacji automatyki bez potrzeby ingerencji w główne układy sterownicze.
Wytrzymała konstrukcja, łatwość montażu i niezawodna praca w warunkach przemysłowych sprawiają, że produkt ten jest chętnie wybierany zarówno przez integratorów systemów automatyki, jak i serwisantów odpowiedzialnych za utrzymanie ruchu.
Podsumowanie – moduł analogowy MUUW 6644205 dla automatyki
Wydajny i solidny moduł pomocniczy analogowy przeznaczony do stosowania w systemach przemysłowych, gdzie liczy się bezpieczeństwo, powtarzalność sygnałów i łatwość integracji. Dzięki separacji galwanicznej, odporności na zwarcia i kompaktowym rozmiarom, z powodzeniem znajduje zastosowanie w rozbudowanych instalacjach automatyki przemysłowej.
