24 V DC (ON: > 16 V DC; OFF: OUTPUT: 180, 205, 215 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 3 AC | 480 V |
| Napięcie wejściowe OFF DC maks. | 12 V |
| Prąd wejściowy DC maks. | 0,8 A |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 16 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 205 V DC (230 V AC); 180 V DC (400 V AC); 215 V DC (480 V AC) |
| Output current max. | 0,75 A |
| Częstotliwość łączeniowa maks. | 2,5 Hz |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

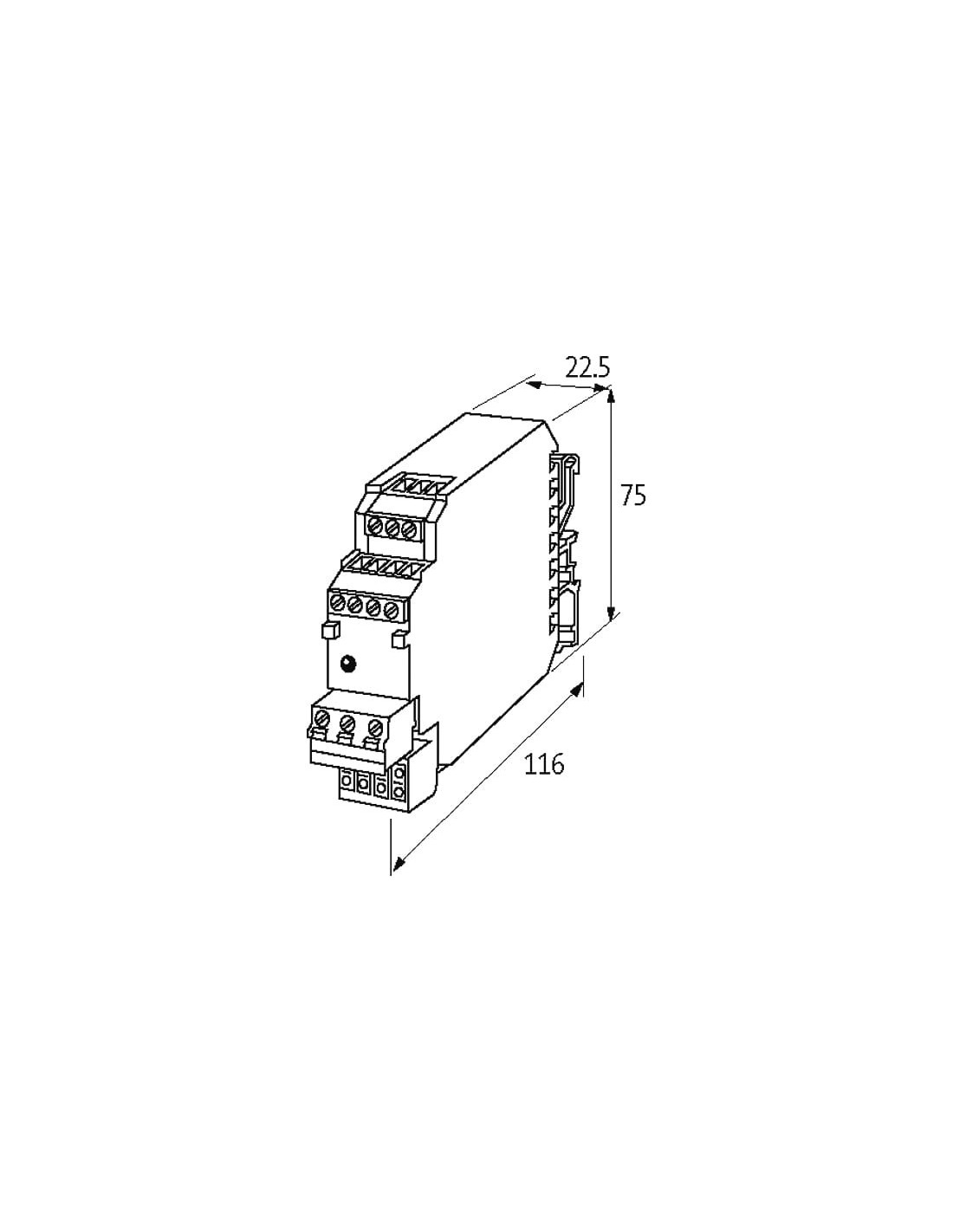

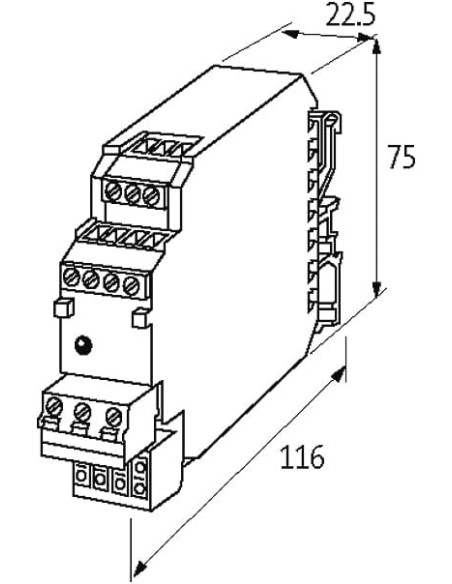

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | SL |
| PIN 2 | SR |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 1 | DC + |
| PIN 2 | S + |
| PIN 3 | S - |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | S - |
| PIN 2 | NC |
| PIN 3 | L 2 |
| PIN 4 | L 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | L 1 |
| PIN 2 | L 1 |
| PIN 3 | N |
| PIN 4 | N |

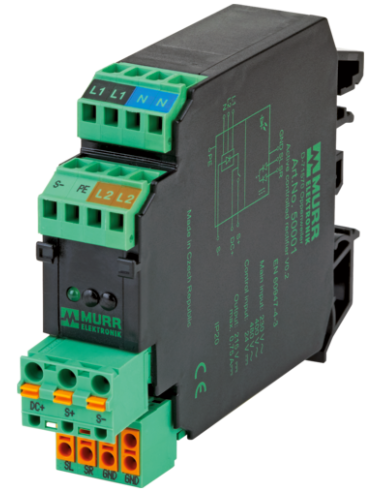

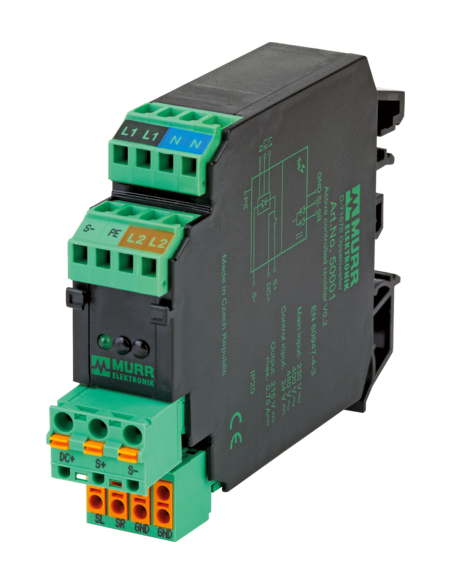

Prostownik hamulcowy 24V DC 50003 – profesjonalne rozwiązanie dla układów hamujących
Prostownik hamulcowy 50003 to zaawansowane urządzenie przeznaczone do szybkiego i bezpiecznego hamowania silników elektrycznych oraz innych aplikacji wymagających skutecznego sterowania napięciem DC. Model ten znajduje szerokie zastosowanie w automatyce przemysłowej, systemach dźwigowych, podnośnikach, suwnicach i różnorodnych napędach, gdzie priorytetem jest szybkie zatrzymanie ruchu mechanicznego oraz zabezpieczenie napędu.
Najważniejsze zalety prostownika hamulcowego 50003
- Uniwersalne napięcie wejściowe: obsługuje najczęściej stosowane napięcia – 230 V AC, 400 V AC oraz 480 V AC.
- Wysoka niezawodność działania dzięki zabezpieczeniu przed polaryzacją oraz wskaźnikowi LED sygnalizującemu status pracy urządzenia (zielona dioda LED).
- Kompaktowe wymiary – szerokość 22,5 mm, wysokość 75 mm – umożliwiają łatwy montaż w szafach sterowniczych, nawet przy ograniczonej przestrzeni.
- Montaż na szynie TH35 (EN 60715) – szybkie i wygodne instalowanie w systemach automatyki przemysłowej.
- Zaciski sprężynowe FK zapewniające pewne i szybkie podłączenie przewodów.
- Praca w szerokim zakresie temperatur od -25°C do +55°C, co umożliwia zastosowanie nawet w wymagających warunkach przemysłowych.
- Stopień ochrony IP20 – montaż wewnątrz szaf sterowniczych.
Typowe zastosowania prostownika hamulcowego 50003
Prostowniki hamulcowe znajdują zastosowanie w różnych gałęziach przemysłu. Są wykorzystywane między innymi do:
- Hamowania elektromagnetycznego silników prądu przemiennego – np. silników suwnic, dźwigów, układów transportowych, zwojarek i odbijaków maszyn przemysłowych.
- Zapewnienia bezpieczeństwa obsłudze poprzez natychmiastowe zatrzymanie napędów po zaniku napięcia zasilania lub w sytuacji awaryjnej.
- Zwiększenia żywotności mechanicznych elementów hamulcowych i zdolności hamowania urządzeń.
- Precyzyjnej kontroli zatrzymywania maszyn w aplikacjach, gdzie wymagana jest szybka reakcja układu hamującego.
Konstrukcja i podłączenie prostownika

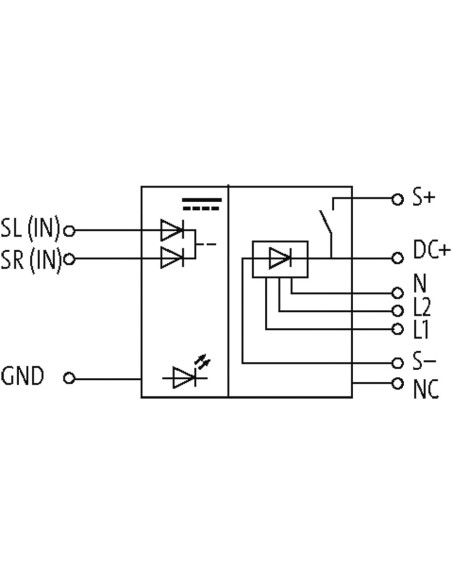

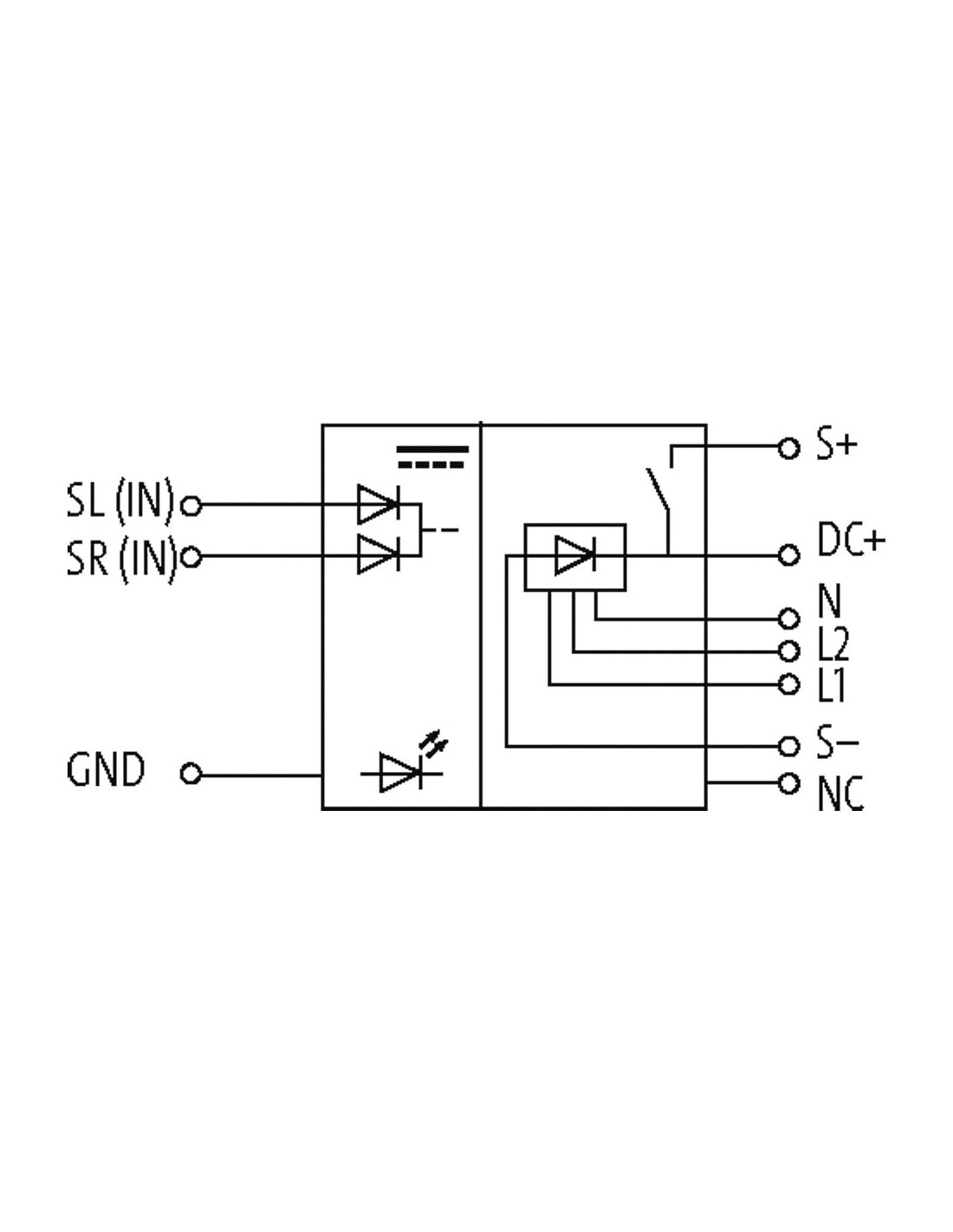

Kompaktowa obudowa pozwala na optymalne wykorzystanie przestrzeni w szafie rozdzielczej. Przejrzysty schemat połączeniowy umożliwia bezbłędną instalację, a niezawodne zaciski sprężynowe FK minimalizują ryzyko poluzowania przewodów w trakcie długotrwałej pracy.
Urządzenie wyposażone jest w cztery grupy złącz, co zapewnia łatwość montażu oraz elastyczność integracji z różnymi systemami automatyki.
Prostownik hamulcowy 50003 – bezpieczeństwo i efektywność
Prostownik hamulcowy 50003 stanowi niezawodne rozwiązanie przy zwiększonych wymaganiach dotyczących szybkości i skuteczności hamowania. Zastosowanie tego urządzenia przekłada się na poprawę bezpieczeństwa pracy maszyn oraz wydłużenie żywotności układu hamulcowego, szczególnie w zaawansowanych aplikacjach przemysłowych.
