2× 0...30 V DC (IN 1, IN 2)
Zaciski śrubowe
z masą cierną

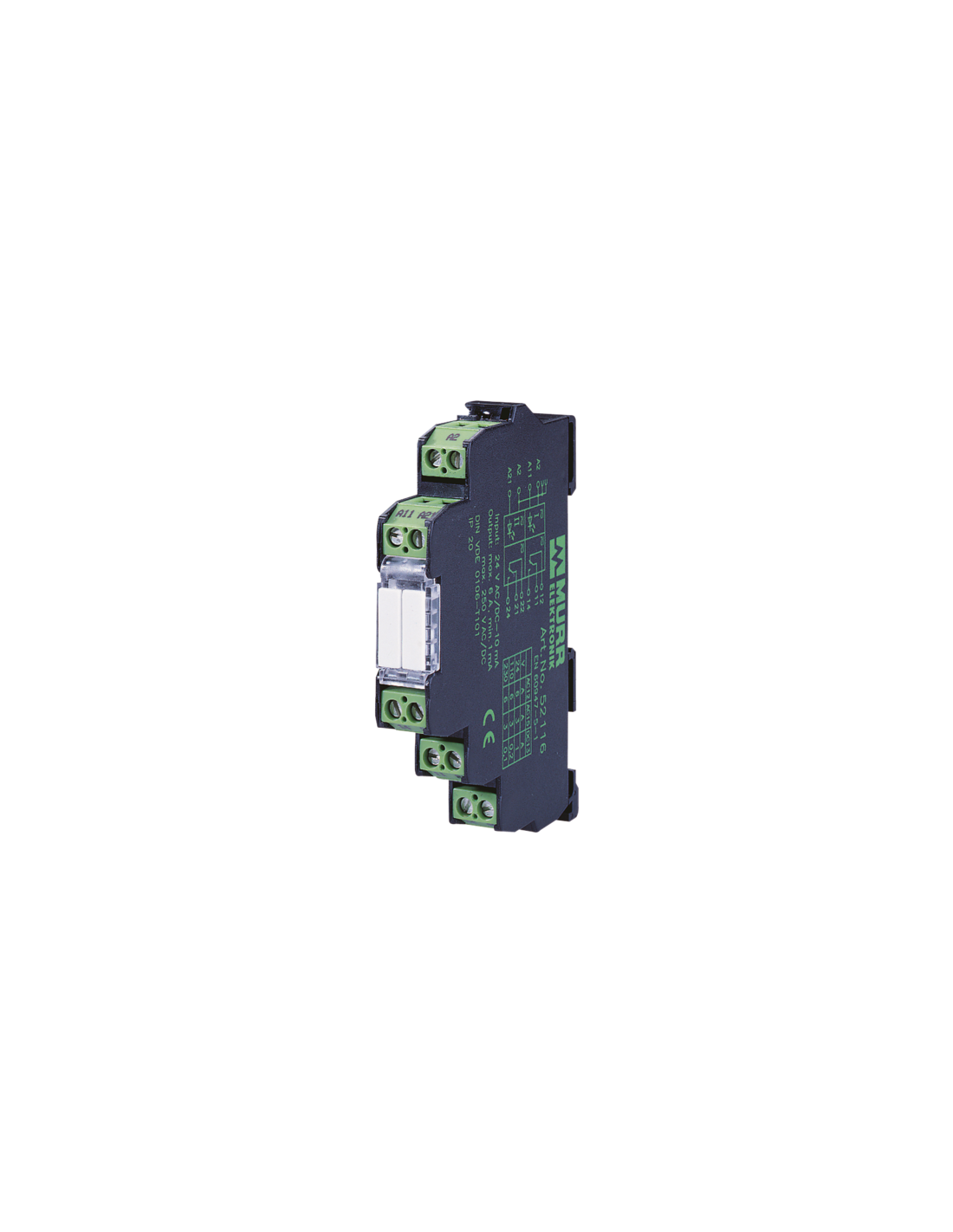

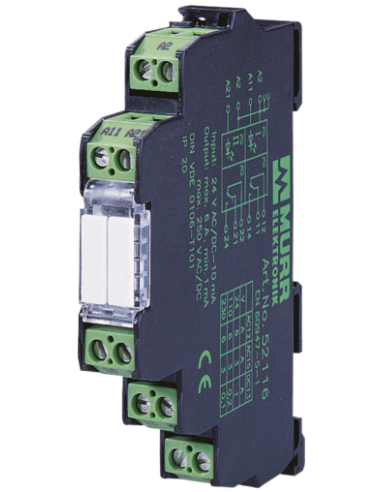

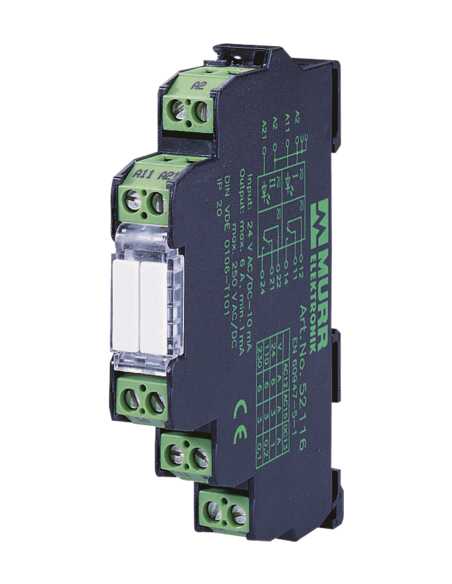

Komparator napięcia DC lub AC służy do analizy napięć analogowych wytwarzanych na przykład przez czujniki ciśnieniowe, temperatury oraz inne. Przy tym porównuje się obecne wartości analogowe z wewnętrznymi lub zewnętrznymi napięciami referencyjnymi odnośnie przekroczenia wartości maksymalnej lub spadku poniżej wartości minimalnej. Wyjścia przełączane są w zależności od zadanych wartości granicznych. Właściwości: - 2 oddzielne kanały pomiarowe (bez separacji galwanicznej), (tylko przy użyciu komparatora) -2 tryby robocze (komparator/dyskryminator okna) - regulowane napięcie odniesienia (wewnętrzne/zewnętrzne) na kanał - wyjście regulowane (odwrócone/nieodwrócone) na kanał (tylko w trybie porównawczym) - kompaktowa konstrukcja (12.4 mm) - wysoki prąd przełączania na wyjściu - sygnalizacja stanu wyjścia za pomocą diody LED - łatwa konfiguracja modułu za pomocą przełącznika DIP
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 0,8 A |
| Prąd jałowy | 30 mA |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 0 V |
| Napięcie wejściowe DC maks. | 30 V |
| Rezystancja wejścia pomiarowego na kanał min. | 100 kΩ |
| Rezystancja wejścia referencyjnego na kanał min. | 100 kΩ |
| Histereza wejścia pomiarowego na kanał | 0,5 % |
| Histereza wejścia pomiarowego na kanał maks. | 150 mV |
| Stała czasowa wejścia pomiarowego na kanał | 10 ms |
Dane elektryczne | Wyjście
| Liczba wyjść tranzystora | 3 |
| Output current per channel max. | 0,7 A |
Ochrona urządzenia | Elektryczna
| odporny na zwarcie | tak |
| Przełączanie impulsowe | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

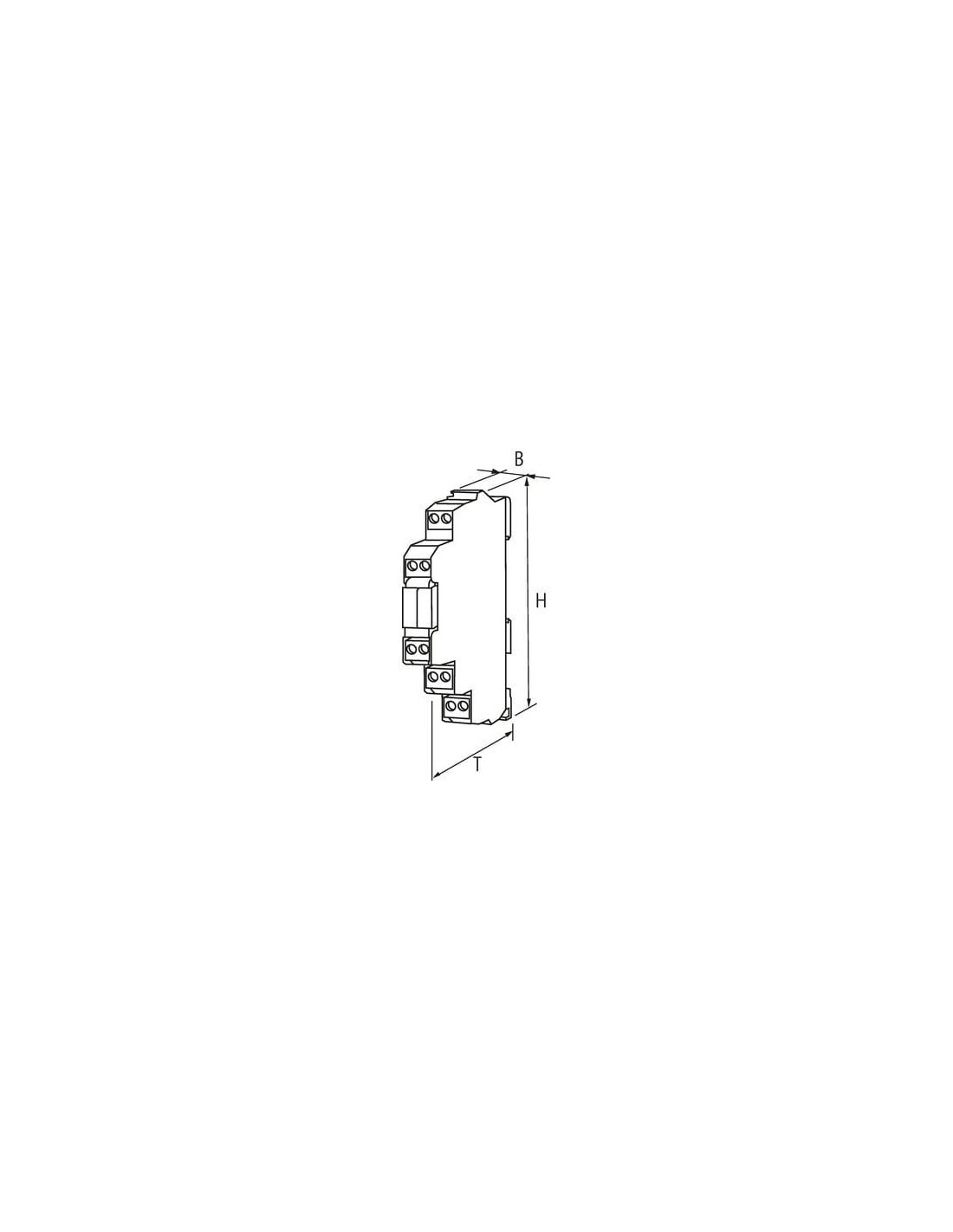

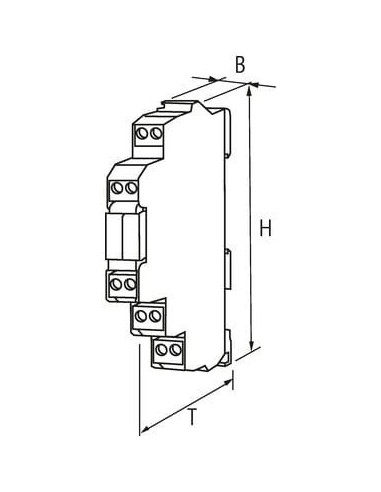

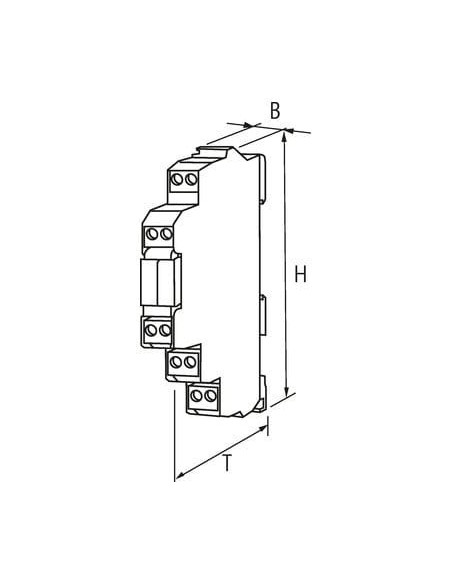

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |

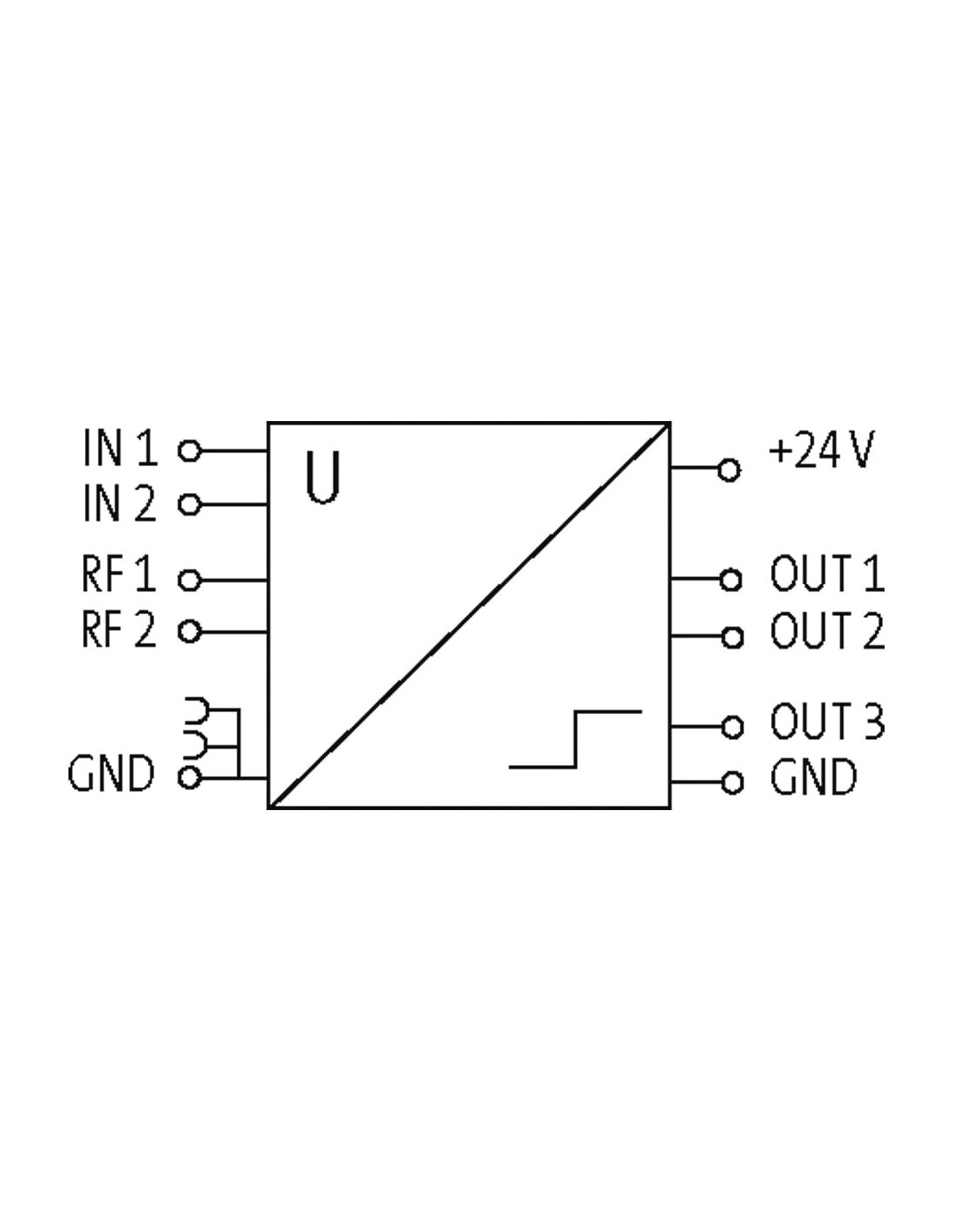

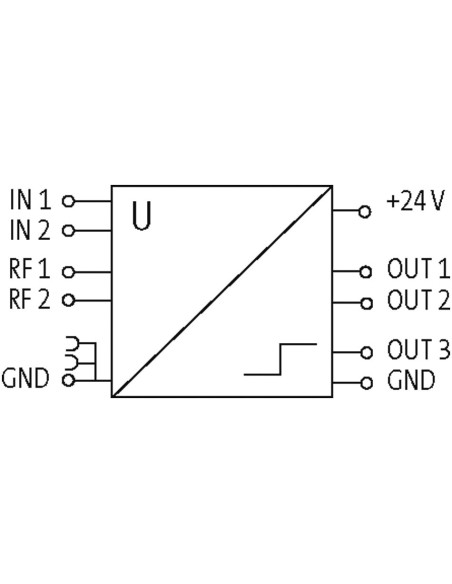

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | RF 1 |
| PIN 2 | RF 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | In 1 |
| PIN 2 | In 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | OT 3 |
| PIN 2 | OT 2 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | OT 1 |
| PIN 2 | + 24 V DC |
Komparator modułowy MAK 44110 – uniwersalne rozwiązanie do analizy sygnałów analogowych
Komparator modułowy MAK o kodzie produktu 44110 to zaawansowane urządzenie przeznaczone do precyzyjnej analizy i sterowania sygnałami napięciowymi DC oraz AC w zakresie 0–30 V. Dzięki kompaktowej konstrukcji oraz szerokim możliwościom konfiguracji idealnie sprawdza się w nowoczesnych instalacjach automatyki przemysłowej.
Zastosowania komparatora MAK 44110
Komparator napięcia DC/AC znajduje zastosowanie w wielu sektorach przemysłu, w tym:
- monitorowanie sygnałów z czujników ciśnienia oraz temperatury
- kontrola poziomów napięć w systemach zasilania i automatyce procesowej
- weryfikacja stanów awaryjnych poprzez analizę wartości granicznych
- systemy bezpieczeństwa jako element monitorujący i wyzwalający odpowiednie procedury
Urządzenie doskonale nadaje się do współpracy z każdym systemem wymagającym precyzyjnego porównywania wartości napięć oraz generowania sygnałów sterujących w zależności od przekroczenia zadanych progów.
Kluczowe cechy komparatora MAK 44110
- 2 niezależne kanały pomiarowe umożliwiają jednoczesną obsługę kilku linii sygnałowych.
- Dwa tryby pracy: klasyczny komparator oraz dyskryminator okna (ustalanie dwóch progów).
- Regulowane napięcie odniesienia (wewnętrzne lub zewnętrzne) osobno dla każdego kanału.
- Możliwość ustawienia trybu wyjścia (odwrócone lub nieodwrócone).
- Wysoki prąd przełączania na wyjściu do 0,7 A na kanał – obsługa większych obciążeń.
- Kompaktowa obudowa o szerokości jedynie 12,4 mm – oszczędność miejsca w rozdzielnicach.
- Sygnalizacja LED informująca o stanie wyjść.
- Łatwa i szybka konfiguracja poprzez przełączniki DIP.
- Ochrona przed zwarciami i odporność na impulsy.
Budowa i montaż komparatora MAK 44110
Moduł posiada pięć złącz typu zaciski śrubowe (SK), co znacząco ułatwia montaż w szafach sterowniczych. Przewidziany do montażu na standardowej szynie DIN (EN 60715), zapewnia szybki i bezpieczny sposób instalacji w różnego rodzaju systemach sterowania.
Typowe możliwości konfiguracji i funkcje
- Niezależna regulacja napięcia odniesienia pozwala dostosować wartości progowe do indywidualnych potrzeb aplikacji.
- Konfigurowalna histereza wejścia – zapewnia odporność na krótkotrwałe zakłócenia na sygnale.
- Czas reakcji wejść: 10 ms – odpowiedni do większości zastosowań przemysłowych.
- Wyjścia tranzystorowe – trzy kanały do elastycznego sterowania zewnętrznymi elementami automatyki.
Dlaczego warto wybrać komparator MAK 44110?
Stabilność pracy, szerokie możliwości konfiguracji oraz kompaktowy rozmiar sprawiają, że komparator MAK 44110 to uniwersalne rozwiązanie dla profesjonalistów z zakresu automatyki przemysłowej, instalatorów oraz projektantów systemów sterowania. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.
