Wyjście przekaźnikowe
Zwłoka włączenia 0.1...10 s
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
| Prąd wejściowy DC | 16 mA |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 20,4 V |
| Napięcie sterujące DC maks. | 26,4 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |

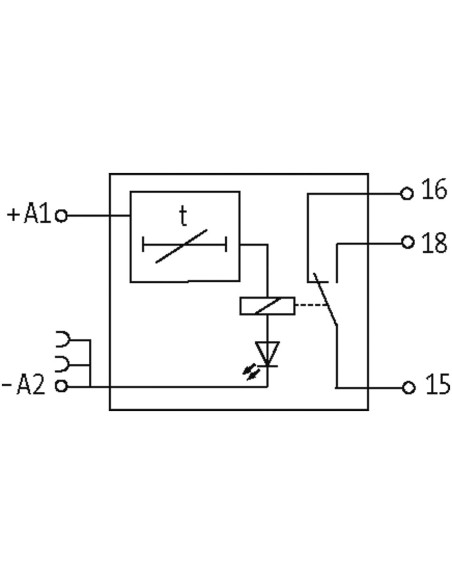

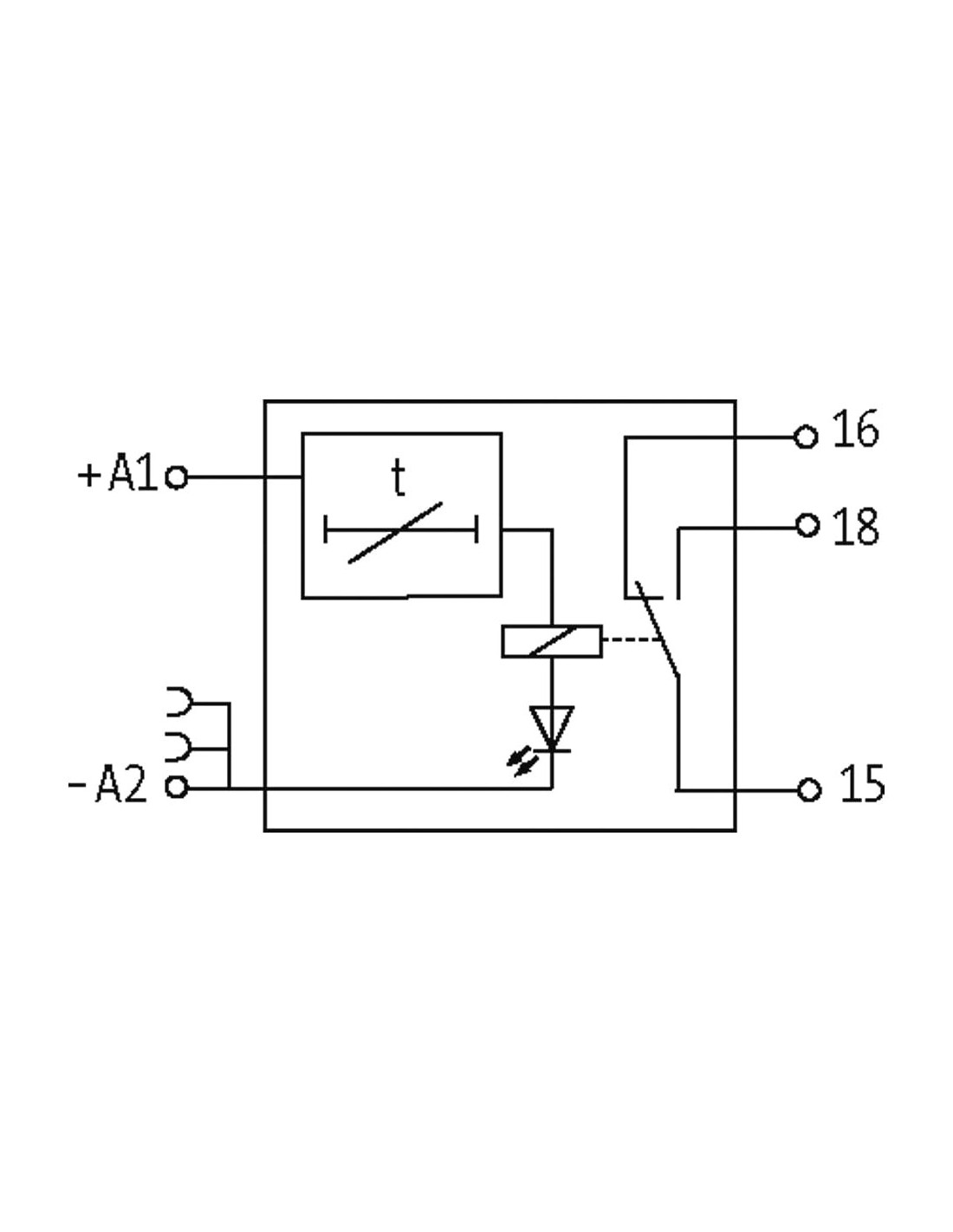

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 16 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 15 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 18 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik czasowy MIRO 6.2 WE:24VDC - WY:250VAC/DC/6A 6652300 – Zaawansowane rozwiązania automatyki przemysłowej
Przekaźnik czasowy MIRO 6.2 o kodzie produktu 6652300 to specjalistyczne urządzenie przeznaczone do realizacji funkcji czasowych w układach automatyki przemysłowej. Umożliwia precyzyjne opóźnienie załączenia obwodu, zapewniając pełną kontrolę nad procesami sterowania, bezpieczeństwa oraz sekwencjonowania. Kompatybilność z napięciem wejściowym 24 V DC oraz możliwość przełączania napięć do 250 V AC/DC sprawiają, że przekaźnik znajduje szerokie zastosowanie w instalacjach automatyki oraz rozdzielniach elektrycznych.
Zalety przekaźnika MIRO 6.2 – nowoczesność, niezawodność oraz bezpieczeństwo
- Bardzo wąska obudowa – szerokość wynosząca tylko 6,2 mm pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni.
- Zakres regulacji zwłoki załączenia od 0,1 do 10 sekund umożliwia elastyczne dostosowanie do wymagań aplikacji.
- Bezpieczna separacja galwaniczna zgodnie z normą EN 60947-1 minimalizuje ryzyko przepięć i uszkodzeń urządzeń sterowanych.
- Prosty montaż na szynie DIN (EN 60715) ułatwia integrację w istniejących rozdzielniach.
- Zaciski sprężynowe gwarantują szybkie i pewne podłączenie przewodów, eliminując ryzyko luzowania połączeń podczas eksploatacji.
Typowe zastosowania przekaźnika czasowego MIRO 6.2 WE:24VDC - WY:250VAC/DC/6A
Przekaźnik czasowy MIRO 6.2 znajduje zastosowanie w różnych gałęziach przemysłu, zarówno w prostych, jak i zaawansowanych układach sterowania. Typowe zastosowania obejmują:
- Sterowanie opóźnionym załączaniem silników, wentylatorów, pomp lub siłowników.
- Realizację funkcji bezpieczeństwa oraz opóźnionego powrotu energii w automatyce maszyn i linii produkcyjnych.
- Organizację sekwencji sterujących, na przykład w aplikacjach HVAC czy systemach oświetlenia przemysłowego.
- Separację i ochronę obwodów elektrycznych, a także zabezpieczenie układów przed niepożądanymi skokami napięcia.
Konstrukcja i niezawodność – istotne cechy przekaźnika czasowego Murrelektronik 6652300
Solidna konstrukcja oraz wykorzystanie styków AgSnO2 zapewniają długą żywotność przekaźnika (do 20 milionów cykli mechanicznych i elektrycznych). Urządzenie jest odporne na trudne warunki przemysłowe, a jego obudowa o klasie ochrony IP20 gwarantuje bezpieczeństwo użytkowania. Czas zadziałania i opadania przekaźnika jest zoptymalizowany, co pozwala na szybkie i precyzyjne sterowanie obwodami elektrycznymi nawet w dynamicznych aplikacjach.
Najważniejsze cechy techniczne przekaźnika MIRO 6.2 WE:24VDC - WY:250VAC/DC/6A
- Napięcie sterowania: 24 V DC
- Maksymalny prąd wyjściowy: 6 A
- Maksymalne napięcie przełączania: 250 V AC/DC
- Częstotliwość łączeniowa do: 10 Hz
- Zakres temperatury roboczej: 0 – 55 °C
- Zaciski sprężynowe zapewniają szybki i niezawodny montaż
- Montaż na szynie DIN (EN 60715)
- Wymiary: wysokość 91 mm, szerokość 6,2 mm, głębokość 70 mm
Przekaźnik czasowy MIRO 6.2 6652300 stanowi niezawodne i efektywne rozwiązanie do zadań automatyki przemysłowej, gdzie wymagana jest precyzyjna kontrola czasowa, bezpieczeństwo użytkowania oraz łatwa integracja z istniejącymi systemami sterowania.
