Elektronika sterująca dla zaworów proporcjonalnych
18...32 V DC, filtrowana (2200 µF/1 A)
Zaciski śrubowe
Czas rozruchu: 10 s

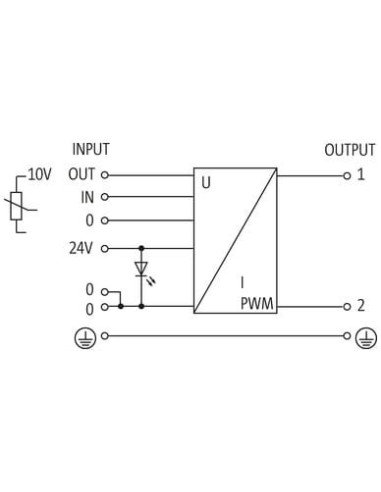

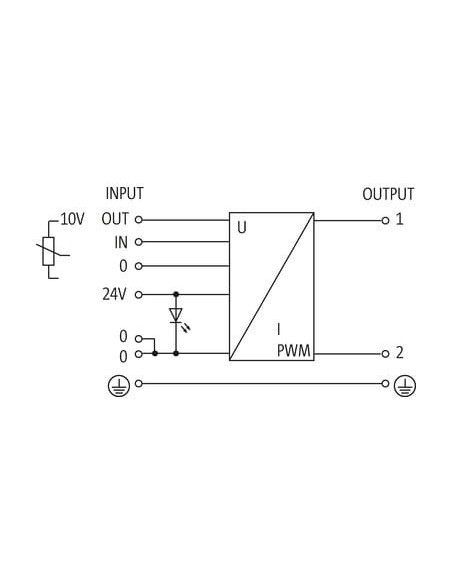

Wzmacniacz reguluje dopływ prądu do zaworu proporcjonalnego. Prąd ten jest proporcjonalny do wartości zadanej na wejściu wzmacniacza. Wyjście napięciowe 10 V jest stosowane do wzmocnienia wartości zadanej. Punkt zerowy, prąd i czas wzrastania można ustawić za pomocą potencjometru. W połączeniu z zaworem proporcjonalnym, ciśnienie lub ilość mogą być ustawione w ciągły, regulowany sposób.
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy maks. | 2,5 A |
| Pobór prądu maks. | 50 mA |
Dane elektryczne | Wejście
| Rezystancja wejściowa min. | 200 kΩ |
| Napięcie sterujące DC min. | 0 V |
| Napięcie sterujące DC maks. | 10 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 2,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
Ochrona urządzenia | Elektryczna
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

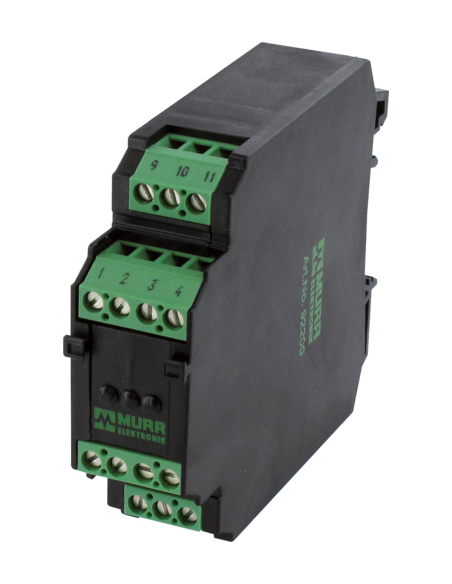

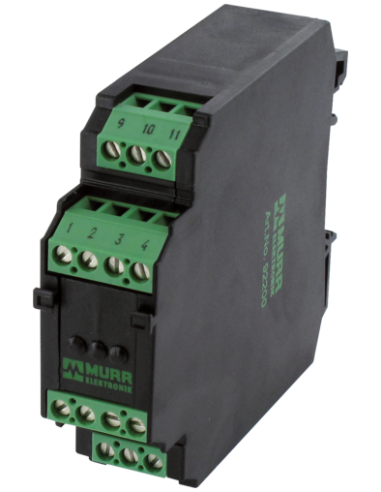

Przetwornik U/I proporcjonalny na szynę DIN – model 7000-31261-0000000
Przetwornik U/I proporcjonalny to specjalistyczne urządzenie dedykowane do sterowania zaworami proporcjonalnymi w przemysłowych układach automatyki oraz hydrauliki siłowej. Montaż na szynie DIN (zgodnie z normą EN 60715) zapewnia szybkie i wygodne instalowanie w szafach sterowniczych oraz rozdzielnicach.
Funkcjonalność przetwornika proporcjonalnego U/I
Głównym zadaniem urządzenia jest precyzyjna regulacja prądu dopływającego do zaworu proporcjonalnego na podstawie wartości zadanej napięcia podawanej na wejściu. Prąd wyjściowy jest proporcjonalny do sygnału sterującego (0–10 V DC), co umożliwia ciągłe i płynne ustawianie parametrów pracy zaworu, takich jak ciśnienie lub przepływ.
Zalety i możliwości wykorzystania
- Łatwa integracja z systemami dzięki montażowi na szynie DIN oraz zaciskom śrubowym.
- Szybki czas uruchomienia – czas rozruchu wynosi zaledwie 10 sekund, co jest korzystne przy modernizacji i uruchamianiu maszyn.
- Płynna regulacja ustawień – punkt zerowy, prąd oraz czas narastania można ustawiać za pomocą wbudowanych potencjometrów, co zapewnia doskonałe dopasowanie do wymagań aplikacji.
- Wbudowane zabezpieczenia – ochrona przeciwzwarciowa i temperaturowa zwiększają trwałość urządzenia w wymagających warunkach przemysłowych.
- Szeroki zakres napięcia zasilającego (18–32 V DC) pozwala na stosowanie przetwornika w różnych instalacjach.
Typowe zastosowania przetwornika U/I na szynę DIN
Przetwornik U/I proporcjonalny znajduje zastosowanie w wielu branżach przemysłowych:
- Automatyka przemysłowa – do sterowania siłownikami i zaworami w układach produkcyjnych;
- Hydraulika siłowa – precyzyjna regulacja przepływu i ciśnienia medium w zaworach proporcjonalnych;
- Systemy zasilania i regulacji – np. w centrach obróbczych, maszynach pakujących, liniach montażowych;
- Technika procesowa – w aplikacjach wymagających precyzyjnej kontroli nad przepływem oraz ciśnieniem płynów i gazów.
Budowa i instalacja przetwornika prądowego na szynę DIN

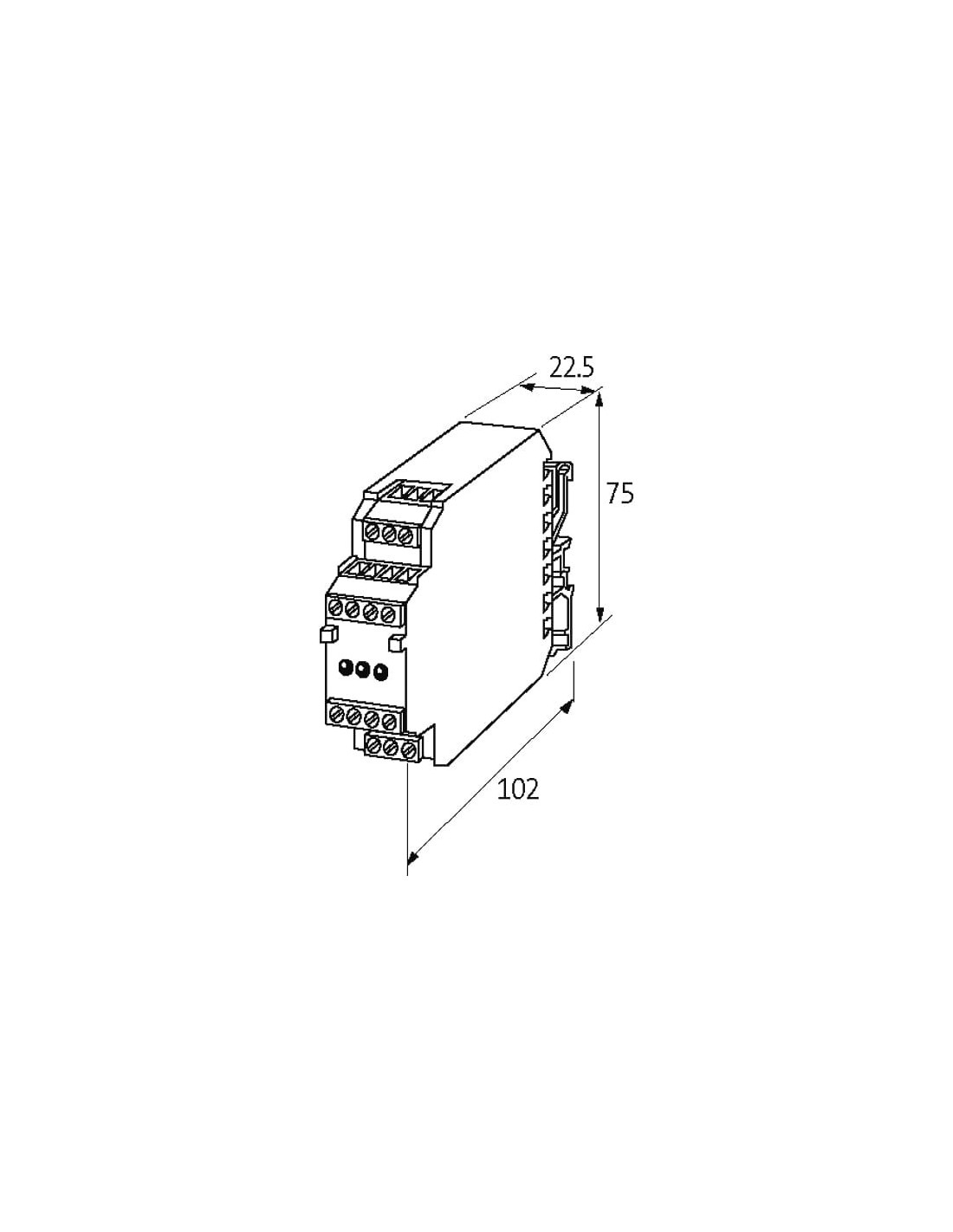

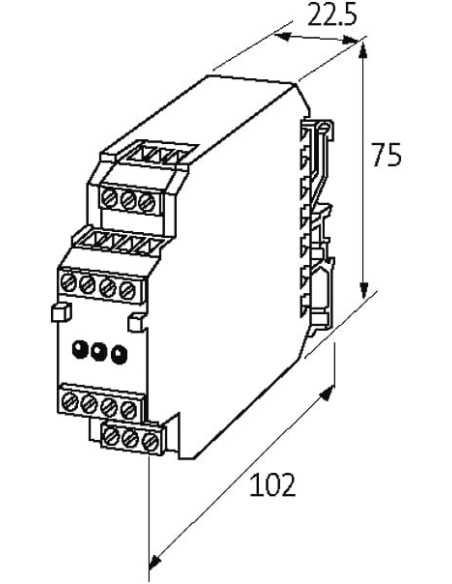

Obudowa o kompaktowych wymiarach (22,5 x 75 x 102 mm) ułatwia montaż w ograniczonej przestrzeni szaf sterowniczych. Zaciski śrubowe zapewniają solidne i bezpieczne połączenie przewodów. Wyraźna dioda LED sygnalizacyjna w kolorze zielonym umożliwia szybkie sprawdzenie stanu pracy.
Gwarancja stabilności pracy w trudnych warunkach
Dzięki szerokiemu zakresowi temperatury pracy (od –20°C do +60°C) oraz solidnej konstrukcji przetwornik doskonale sprawdza się w środowiskach przemysłowych narażonych na wahania temperatur oraz długotrwałą pracę. Zastosowanie filtracji zasilania i możliwość podłączenia zewnętrznego zasilania sygnału regulacyjnego 10 V zwiększają uniwersalność pracy urządzenia.
