Wyjście przekaźnikowe
Zwłoka włączenia 3...300 s
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
| Prąd wejściowy DC maks. | 16 mA |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 20,4 V |
| Napięcie sterujące DC maks. | 26,4 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 16 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 15 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 18 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik czasowy MIRO 6.2 WE:24VDC - WY:250VAC/DC/6A – precyzyjna automatyzacja procesów
Przekaźnik czasowy MIRO 6.2 WE:24VDC - WY:250VAC/DC/6A (kod produktu: 6652301) to zaawansowany element automatyki przemysłowej, dedykowany do sterowania opóźnionym załączaniem obwodów elektrycznych. Urządzenie umożliwia sterowanie napięciem 24V DC oraz przełączanie napięć do 250V AC/DC przy maksymalnym obciążeniu 6A, co czyni je uniwersalnym i niezawodnym komponentem w wielu aplikacjach przemysłowych.
Funkcjonalność i zastosowanie przekaźnika czasowego MIRO 6.2
Przekaźniki czasowe są powszechnie stosowane w automatyce budynkowej, instalacjach przemysłowych, maszynach produkcyjnych oraz systemach sterowania oświetleniem, wentylacją i ogrzewaniem. Pozwalają na precyzyjne opóźnienie włączenia (regulowany zakres czasu od 3 do 300 sekund), dzięki czemu doskonale sprawdzają się wszędzie tam, gdzie konieczne jest sekwencyjne lub czasowe sterowanie urządzeniami.
- Sterowanie maszynami przemysłowymi – opóźnienie załączania napędów, pomp, wentylatorów
- Automatyka budynkowa – kontrola oświetlenia, wentylacji, systemów bezpieczeństwa
- Szafy sterownicze – ochrona i sekwencjonowanie uruchamiania urządzeń
- Aplikacje wymagające niezawodności i prostoty obsługi
Najważniejsze zalety przekaźnika MIRO 6.2
- Kompaktowa obudowa o szerokości zaledwie 6,2 mm – oszczędność miejsca w rozdzielnicach i szafach sterowniczych
- Zaciski sprężynowe – szybki i wygodny montaż bez użycia narzędzi
- Bezpieczna separacja elektryczna zgodna z normą EN 60947-1
- Wysoka żywotność mechaniczna i elektryczna – do 20 milionów cykli
- Szerokie możliwości pracy – obsługa napięć do 250V AC/DC, prąd do 6A (różne kategorie użytkowe AC-12, AC-15, DC-13)
- Bezproblemowy montaż na szynie DIN (EN 60715)
- Odporność na napięcia udarowe do 4kV

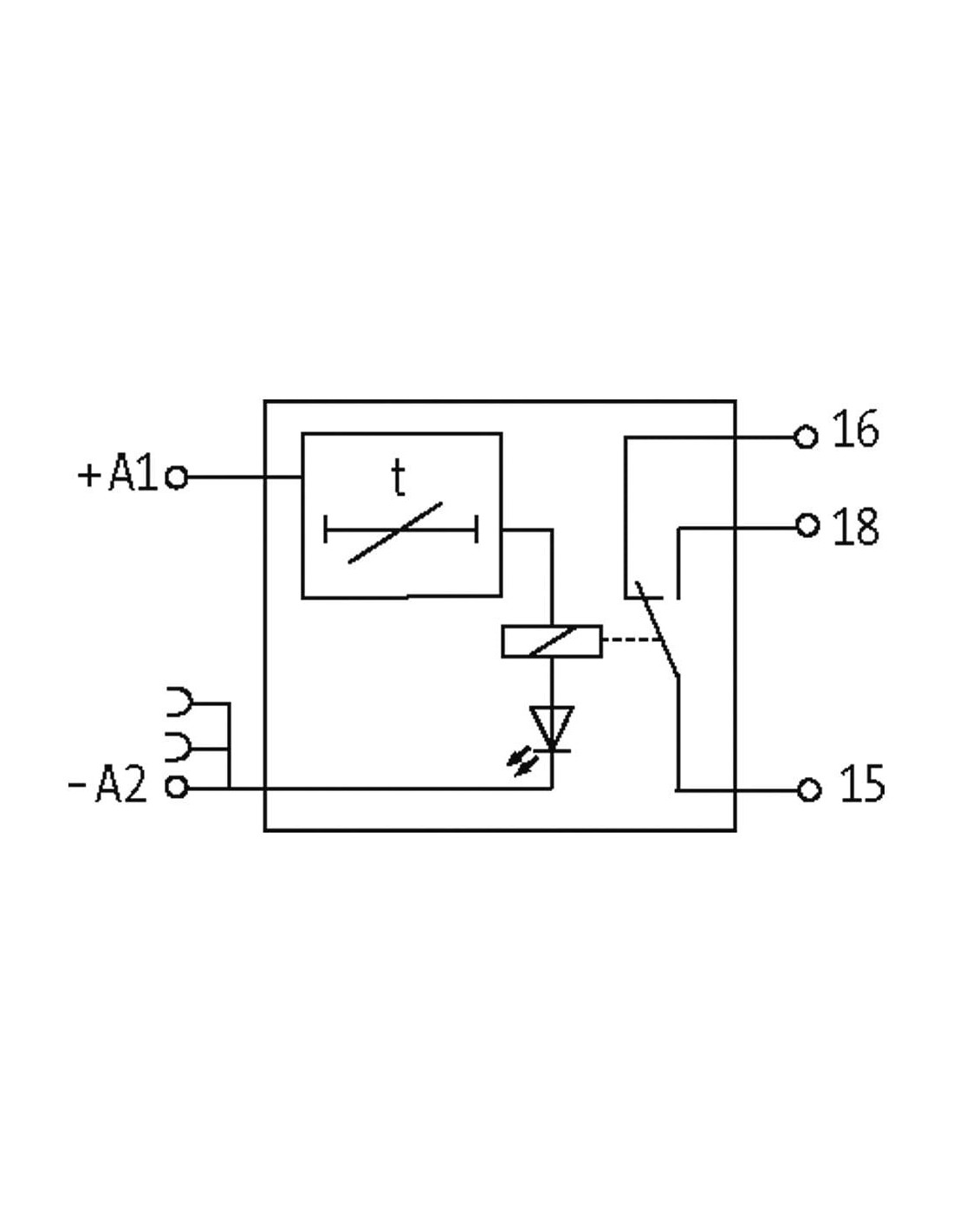

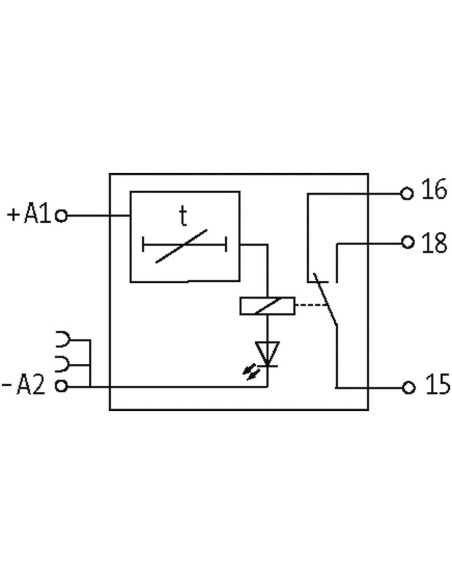

Budowa i schemat podłączenia przekaźnika czasowego MIRO 6.2
Wyprowadzenia przekaźnika są logicznie rozmieszczone i opisane:
- Zaciski A1/A2 – zasilanie (24V DC)
- Zaciski 15, 16, 18 – styki przekaźnika (NO/NC/COM)
Korzyści z zastosowania przekaźnika czasowego MIRO 6.2 w przemysłowych systemach sterowania
Przekaźnik czasowy MIRO 6.2 gwarantuje stabilność i bezpieczeństwo funkcjonowania automatyki w środowiskach przemysłowych i budynkowych. Dzięki wysokiej odporności na zakłócenia oraz solidnej konstrukcji, produkt sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach. Wysoki standard bezpieczeństwa zapewnia zgodność z międzynarodowymi normami, co potwierdzają liczne certyfikaty na produkt.
Podsumowanie – przekaźnik czasowy MIRO 6.2 WE:24VDC – WY:250VAC/DC/6A
Wybierając przekaźnik czasowy MIRO 6.2, otrzymuje się funkcjonalne i wszechstronne rozwiązanie dostosowane do nowoczesnych potrzeb przemysłu oraz automatyki budynkowej. Urządzenie łączy w sobie niezawodność, kompaktowe wymiary, łatwy montaż oraz szeroki zakres zastosowań, co czyni go idealnym wyborem do realizacji precyzyjnych zadań sterujących i automatyzacyjnych.
