Dostępny
Wyjście przekaźnikowe
Zwłoka włączenia 3...300 s
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
| Prąd wejściowy DC maks. | 16 mA |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 20,4 V |
| Napięcie sterujące DC maks. | 26,4 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |

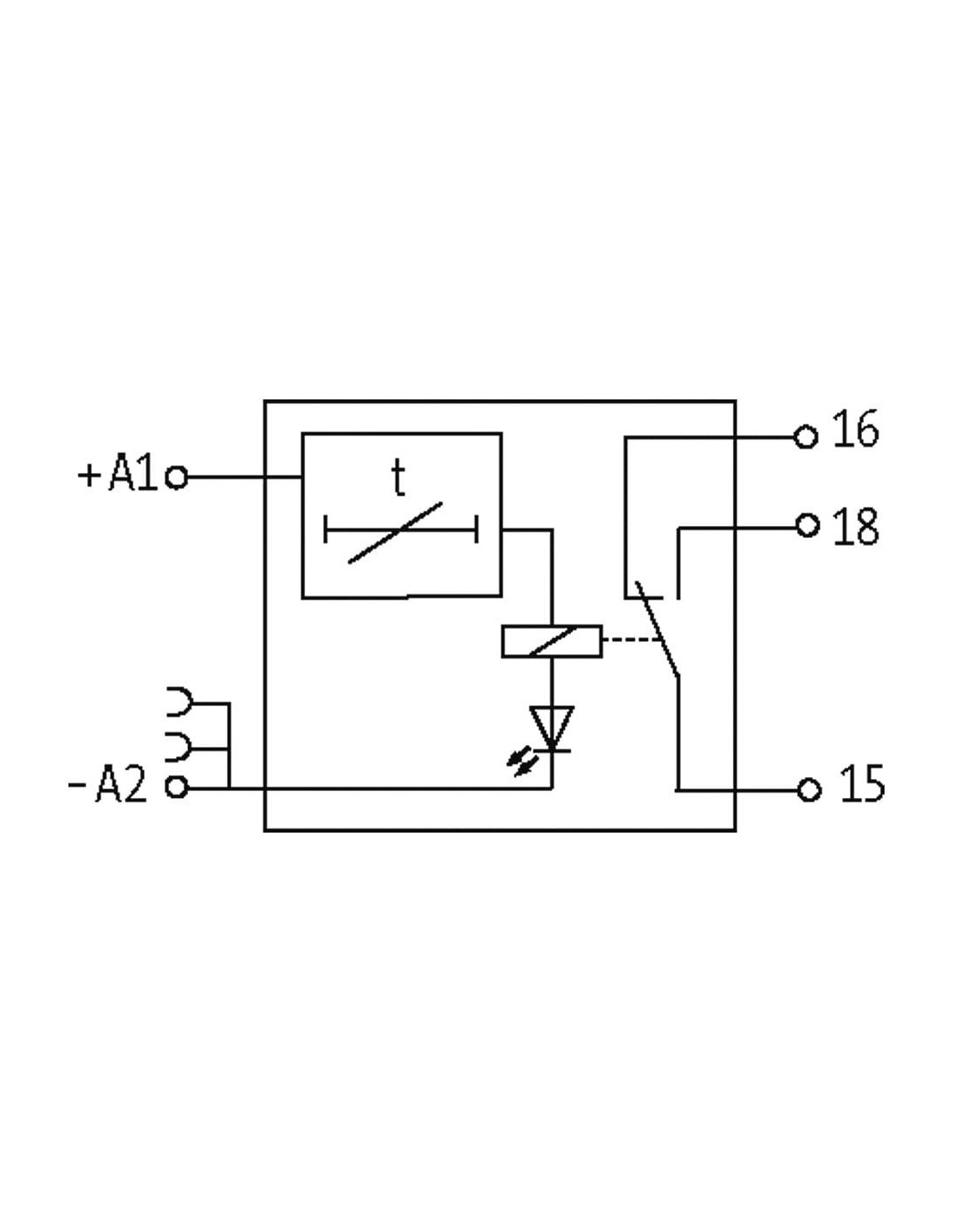

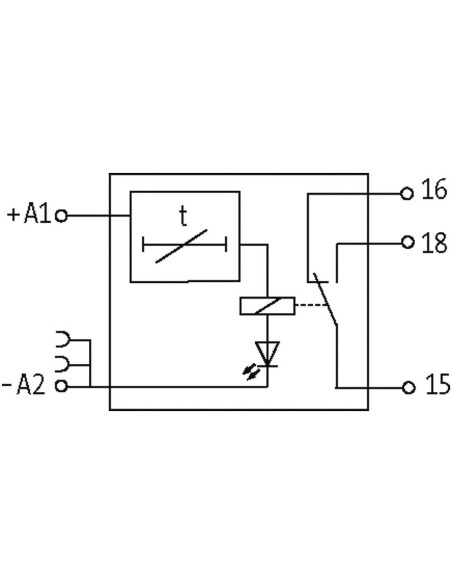

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 16 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 15 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 18 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |

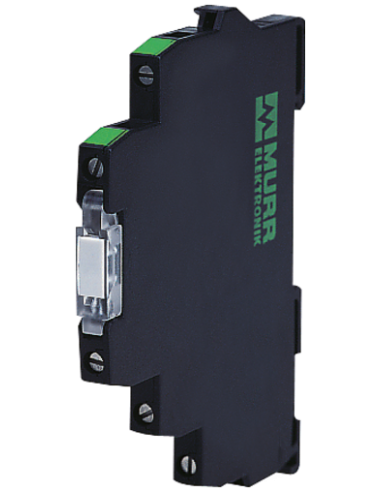

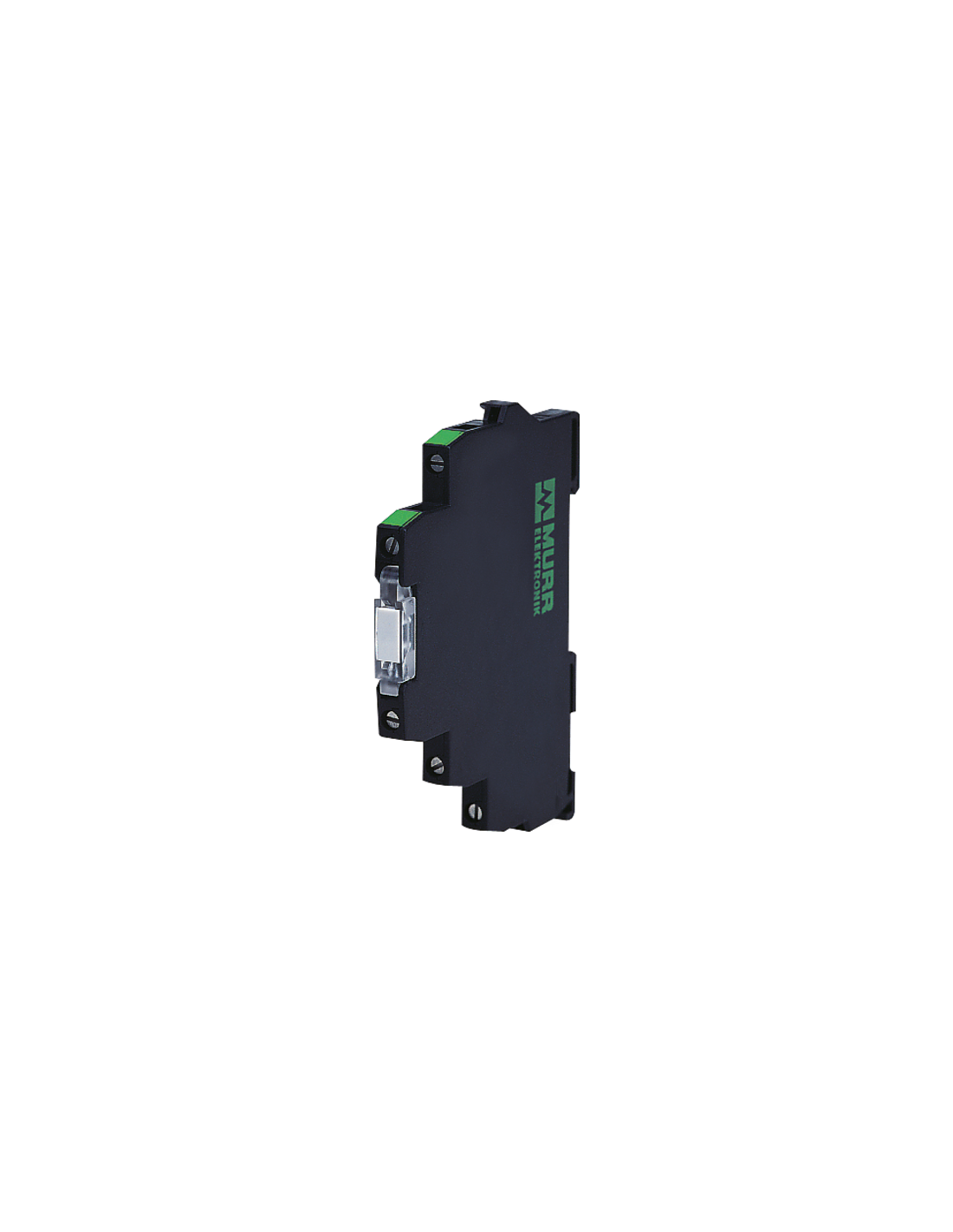

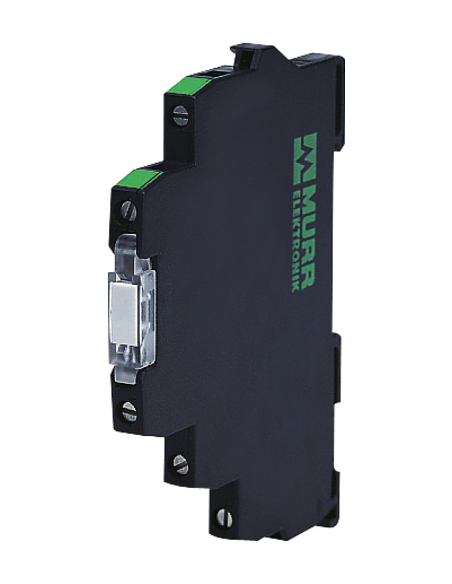

MIRO 6.2 Przekaźnik czasowy 52301 – zaawansowane sterowanie czasowe
MIRO 6.2 Przekaźnik czasowy 52301 firmy Murrelektronik to nowoczesne rozwiązanie przeznaczone do zaawansowanej automatyki i sterowania. Urządzenie zostało opracowane z myślą o precyzyjnym realizowaniu funkcji opóźnienia włączenia, co znajduje zastosowanie w różnorodnych instalacjach przemysłowych oraz systemach sterowania maszynami i urządzeniami.
Kluczowe cechy produktu – przekaźnik czasowy Murrelektronik 52301
- Zwłoka włączenia: regulowany czas opóźnienia od 3 do 300 sekund zapewnia szerokie możliwości konfiguracji dostosowane do indywidualnych potrzeb aplikacji.
- Uniwersalne napięcie sterujące: działanie w zakresie napięć 20,4–26,4 V DC umożliwia elastyczne zastosowanie w różnych środowiskach przemysłowych.
- Wysoka obciążalność wyjściowa: przekaźnik umożliwia przełączanie prądów do 6 A, zarówno dla obciążeń AC, jak i DC.
- Kompaktowa budowa: szerokość obudowy wynosi tylko 6,2 mm, co pozwala na montaż w szafach sterowniczych o ograniczonej przestrzeni.
- Łatwy montaż: szybka instalacja na szynie DIN (zgodnie z normą EN 60715), co przyspiesza i ułatwia integrację z istniejącymi systemami.
- Zaciski śrubowe: zapewniają trwałe i pewne połączenie elektryczne każdego przewodu.
- Odporność mechaniczna i elektryczna: urządzenie zaprojektowane na 20 milionów cykli pracy, wytrzymuje przepięcia do 4 kV, co gwarantuje niezawodność w wymagających warunkach.
Zastosowania przekaźnika czasowego 52301
Przekaźnik czasowy MIRO 6.2 doskonale sprawdza się w:
- automatyce przemysłowej – do sekwencyjnego uruchamiania urządzeń
- sterowaniu wentylatorami, pompami i innymi silnikami elektrycznymi
- systemach bezpieczeństwa, gdzie wymagane jest czasowe opóźnienie sygnału
- szafach i tablicach sterowniczych o ograniczonej przestrzeni dzięki kompaktowej budowie
- automatycznych liniach produkcyjnych i montażowych
Produkt posiada certyfikaty zgodności z normami EN 60947-1 oraz EN IEC 60947-5-1, co gwarantuje bezpieczeństwo i spełnianie wymagań technicznych obecnych w wielu branżach przemysłowych.
Dlaczego warto wybrać MIRO 6.2 Przekaźnik czasowy?
Precyzyjna kontrola czasu działania oraz możliwość pracy w szerokim zakresie napięć sprawiają, że przekaźnik ten jest idealnym wyborem do realizacji funkcji automatyzacji wymagających wysokiej niezawodności, kompaktowości oraz łatwości montażu.
Zaawansowana konstrukcja oraz solidne wykonanie gwarantują długotrwałą i bezawaryjną eksploatację nawet w najbardziej wymagających aplikacjach.
