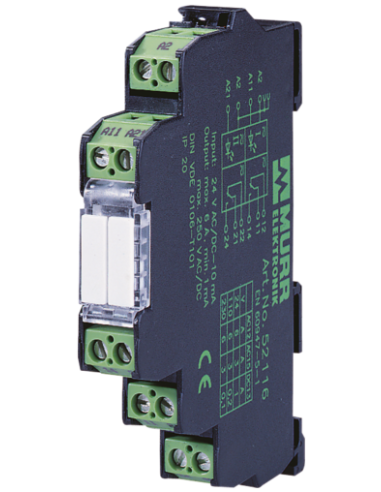

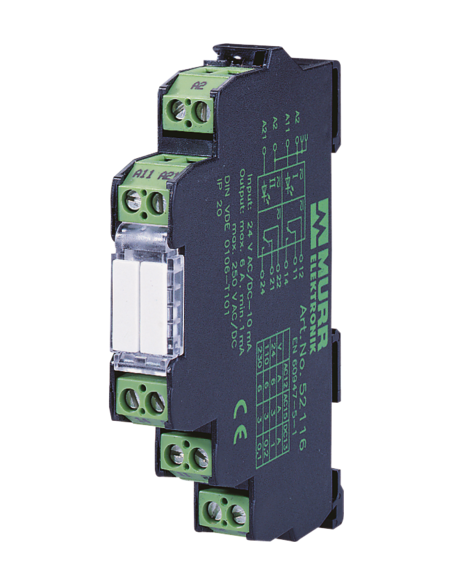

INPUT: -50...+150 °C
Zaciski śrubowe

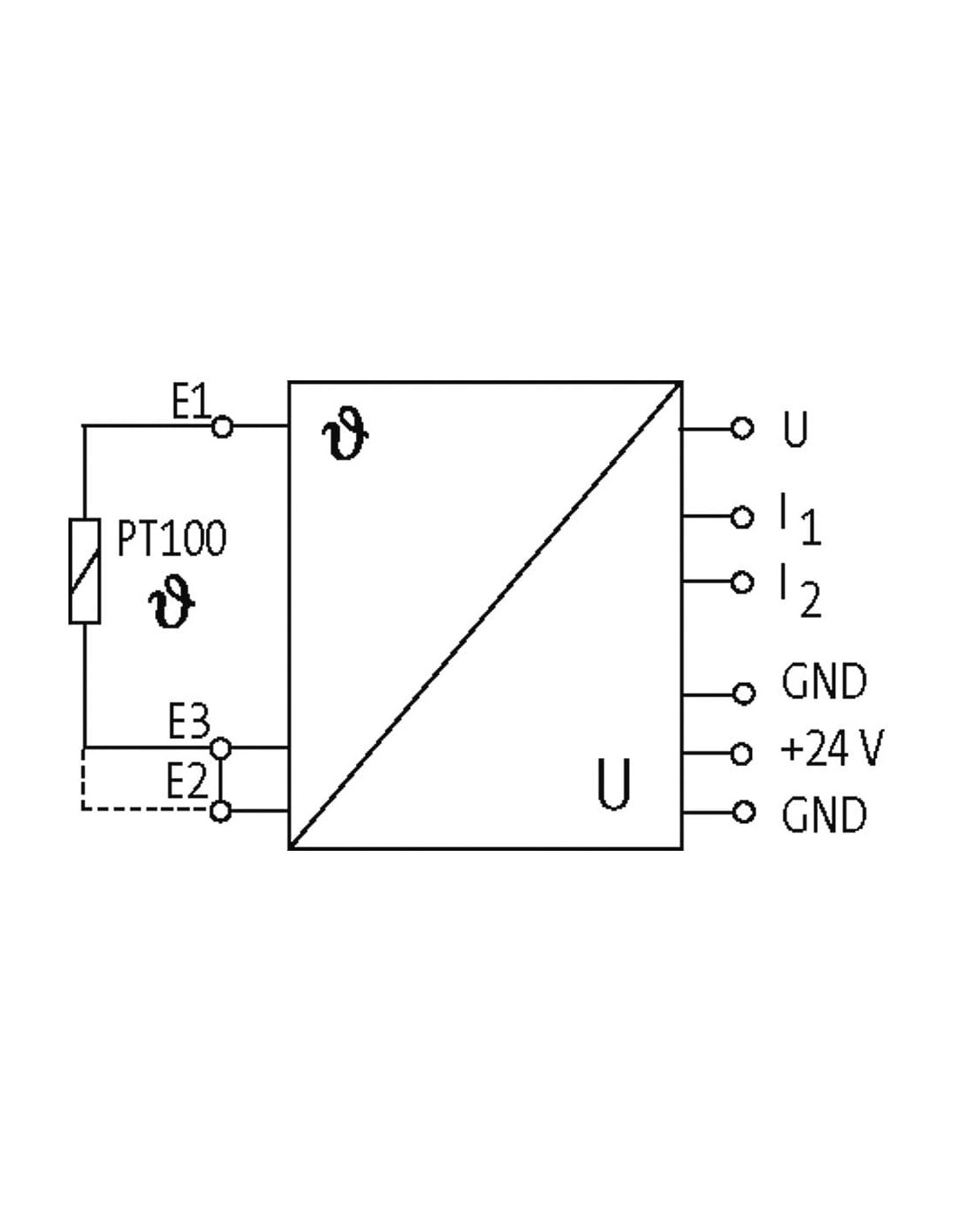

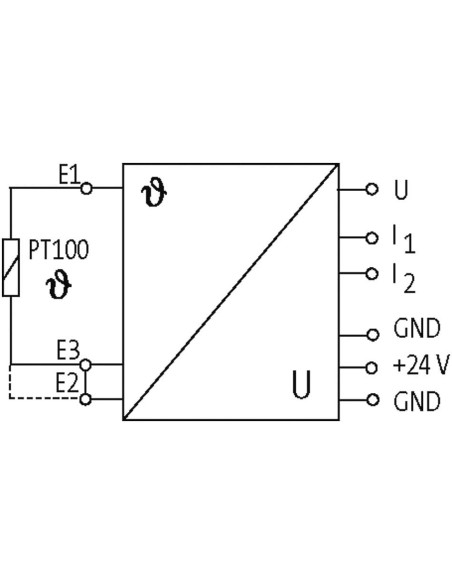

Przemiennik temperatury Murrelektronik przekształca w połączeniu z czujnikiem temperatury PT100 (IEC 751/ EN 60751) temperaturę na typowe wielkości sygnałowe (0...10 V, 4...20 mA, 0...20 mA). Moduły MTW dostarczają prąd stały, który powoduje spadek napięcia na rezystorze PT100. Jest on linearyzowany i przekształcany na odpowiednie sygnały wyjściowe na zaciskach OUT. Wszystkie 3 sygnały mogą być stosowane jednocześnie. Technikę 2-przewodową można stosować przy krótkich odległościach między czujnikiem PT100 i modułem MTW (
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 1 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 80 mA |
Dane elektryczne | Wyjście
| Obciążenie maks. | 25 mA |
| Obciążenie rezystancyjne maks. | 500 Ω |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |

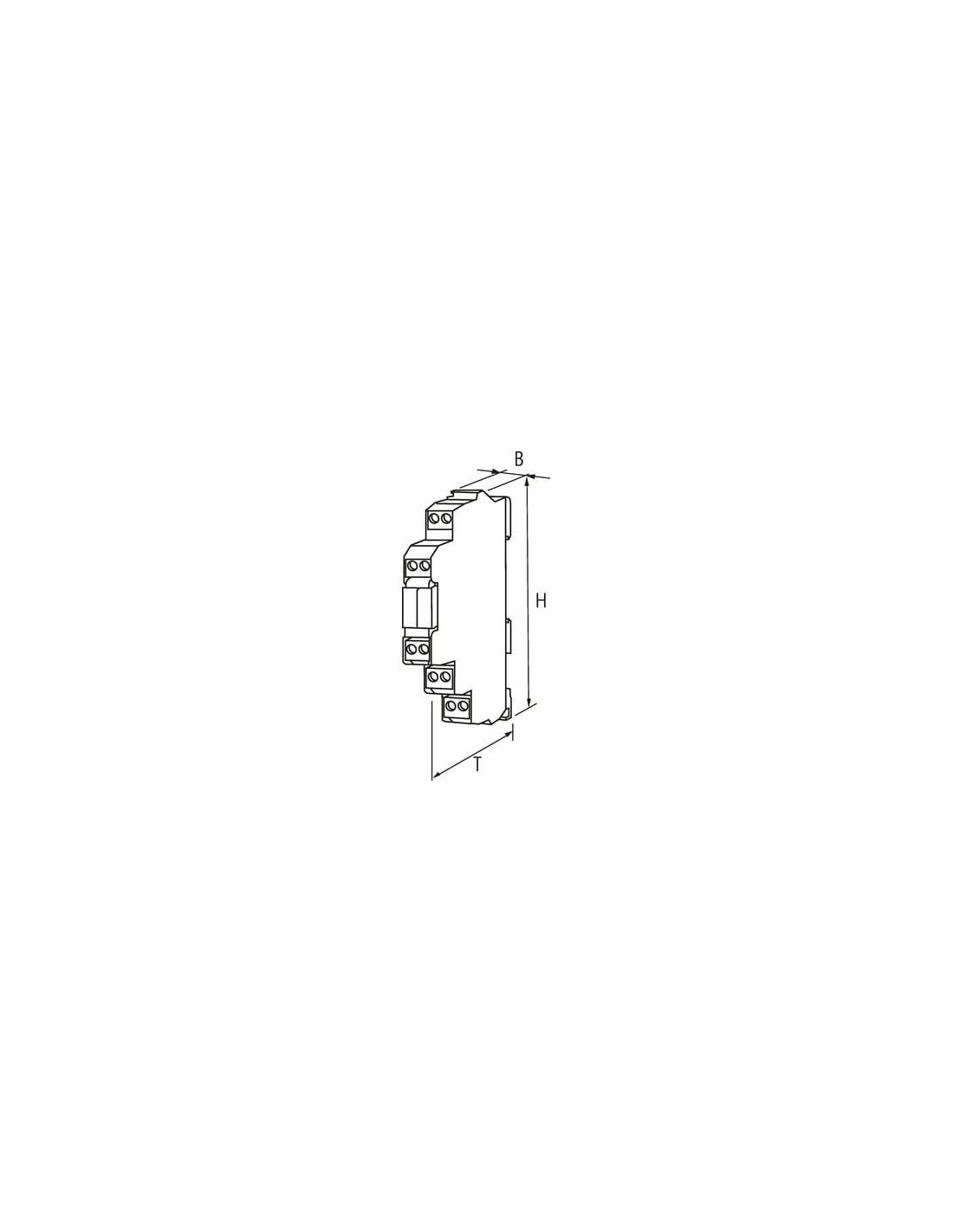

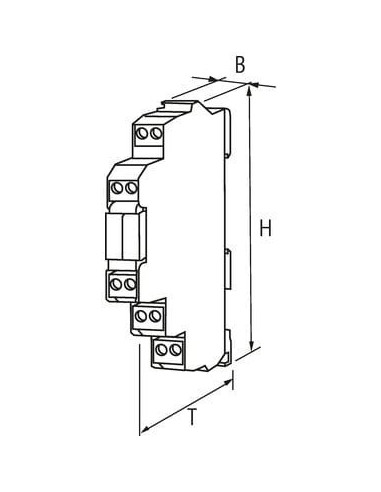

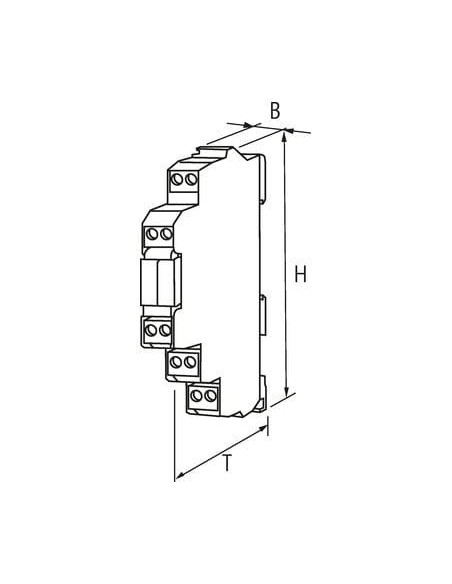

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
| Typ przyłącza 5 | X5 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | n.c. |
| PIN 2 | E 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V |
| PIN 2 | U |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | E 3 |
| PIN 2 | E 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | I 2 |
| PIN 2 | I 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 24 V DC |
| PIN 2 | 0 V |
Connection type 6
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + 24 V DC |
| PIN 2 | - 24 V DC |
Connection type 7
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | E 3 |
| PIN 2 | E 2 |
Connection type 8
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | E 1 |
Connection type 9
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | U |
| PIN 2 | 0 V |
Connection type 10
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | I 1 |
| PIN 2 | I 2 |
Konwerter temperatury MIRO PT100 – 2/3 – Przemiennik sygnałów temperatury z czujników PT100
Konwerter MIRO PT100 o kodzie produktu 44331 to zaawansowany przemiennik sygnałów temperatury, dostosowany do współpracy z czujnikami temperatury typu PT100, zgodnymi z normami IEC 751 / EN 60751. Zapewnia niezawodne przetwarzanie sygnału oporowego na standardowe sygnały analogowe, umożliwiając integrację z systemami automatyki oraz sterowania przemysłowego.
Najważniejsze zalety konwertera MIRO PT100
- Szeroki zakres pomiarowy od -50°C do +150°C pozwala na zastosowanie w różnorodnych środowiskach pracy.
- Uniwersalne wyjścia sygnałowe:
- 0...10 V
- 4...20 mA
- 0...20 mA
– możliwość jednoczesnego użycia wszystkich sygnałów. - Wyjście zabezpieczone przed przeciążeniem – zapewnia bezpieczeństwo eksploatacji w aplikacjach przemysłowych.
- Kompaktowe wymiary (wysokość 90 mm, szerokość 12,4 mm, głębokość 70 mm) – oszczędność miejsca w rozdzielnicach.
- Łatwy montaż na szynie DIN zgodnie z normą EN 60715 – wygodna instalacja w szafach sterowniczych.
- Zaciski śrubowe – szybki i pewny montaż przewodów.
Typowe zastosowania konwertera PT100 Murrelektronik
Konwerter MIRO PT100 sprawdzi się wszędzie tam, gdzie wymagane jest precyzyjne przetwarzanie sygnału z czujników temperatury PT100 na wartości analogowe dla sterowników PLC, regulatorów temperatury czy systemów monitorowania procesów technologicznych.
- W automatyce przemysłowej – do kontroli warunków termicznych w maszynach i liniach produkcyjnych.
- W systemach HVAC – monitorowanie temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
- W laboratoriach i procesach technologicznych – dla precyzyjnego zarządzania temperaturą procesów produkcyjnych.
- W systemach BMS – integracja pomiarów temperatury z systemami zarządzania budynkiem.
Możliwości instalacji i eksploatacji
Konwerter PT100 przeznaczony jest do montażu na szynie DIN, a jego kompaktowa budowa pozwala na instalację w trudno dostępnych miejscach i ograniczonych przestrzeniach. Moduł umożliwia wykorzystanie trybu 2-przewodowego (przy krótkich odległościach między czujnikiem a przemiennikiem) oraz 3-przewodowego (gdzie wymagana jest większa dokładność kompensacji przewodów).
Podstawowe parametry i warunki pracy konwertera MIRO PT100
- Napięcie pracy: 18-30 V DC (typowo 24 V DC)
- Maksymalny prąd roboczy: 80 mA
- Dokładność: 1% wartości końcowej
- Temperatura pracy: od 0°C do 60°C – idealny do pracy w standardowych i przemysłowych warunkach.
- Poziom ochrony: IP20
Konwerter temperatury MIRO PT100 – 2/3 to doskonałe rozwiązanie dla układów automatyki, gdzie liczą się precyzja, niezawodność oraz łatwość integracji z istniejącymi systemami sterowania i monitorowania.
