2× 0...30 V DC (IN 1, IN 2)
Zaciski sprężynowe
z masą cierną
Komparator napięcia DC lub AC służy do analizy napięć analogowych wytwarzanych na przykład przez czujniki ciśnieniowe, temperatury oraz inne. Przy tym porównuje się obecne wartości analogowe z wewnętrznymi lub zewnętrznymi napięciami referencyjnymi odnośnie przekroczenia wartości maksymalnej lub spadku poniżej wartości minimalnej. Wyjścia przełączane są w zależności od zadanych wartości granicznych. Właściwości: - 2 oddzielne kanały pomiarowe (bez separacji galwanicznej), (tylko przy użyciu komparatora) -2 tryby robocze (komparator/dyskryminator okna) - regulowane napięcie odniesienia (wewnętrzne/zewnętrzne) na kanał - wyjście regulowane (odwrócone/nieodwrócone) na kanał (tylko w trybie porównawczym) - kompaktowa konstrukcja (12.4 mm) - wysoki prąd przełączania na wyjściu - sygnalizacja stanu wyjścia za pomocą diody LED - łatwa konfiguracja modułu za pomocą przełącznika DIP
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 0,8 A |
| Prąd jałowy | 30 mA |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 0 V |
| Napięcie wejściowe DC maks. | 30 V |
| Rezystancja wejścia pomiarowego na kanał min. | 100 kΩ |
| Rezystancja wejścia referencyjnego na kanał min. | 100 kΩ |
| Histereza wejścia pomiarowego na kanał | 0,5 % |
| Histereza wejścia pomiarowego na kanał maks. | 150 mV |
| Stała czasowa wejścia pomiarowego na kanał | 10 ms |
Dane elektryczne | Wyjście
| Liczba wyjść tranzystora | 3 |
| Output current per channel max. | 0,7 A |
Ochrona urządzenia | Elektryczna
| odporny na zwarcie | tak |
| Przełączanie impulsowe | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

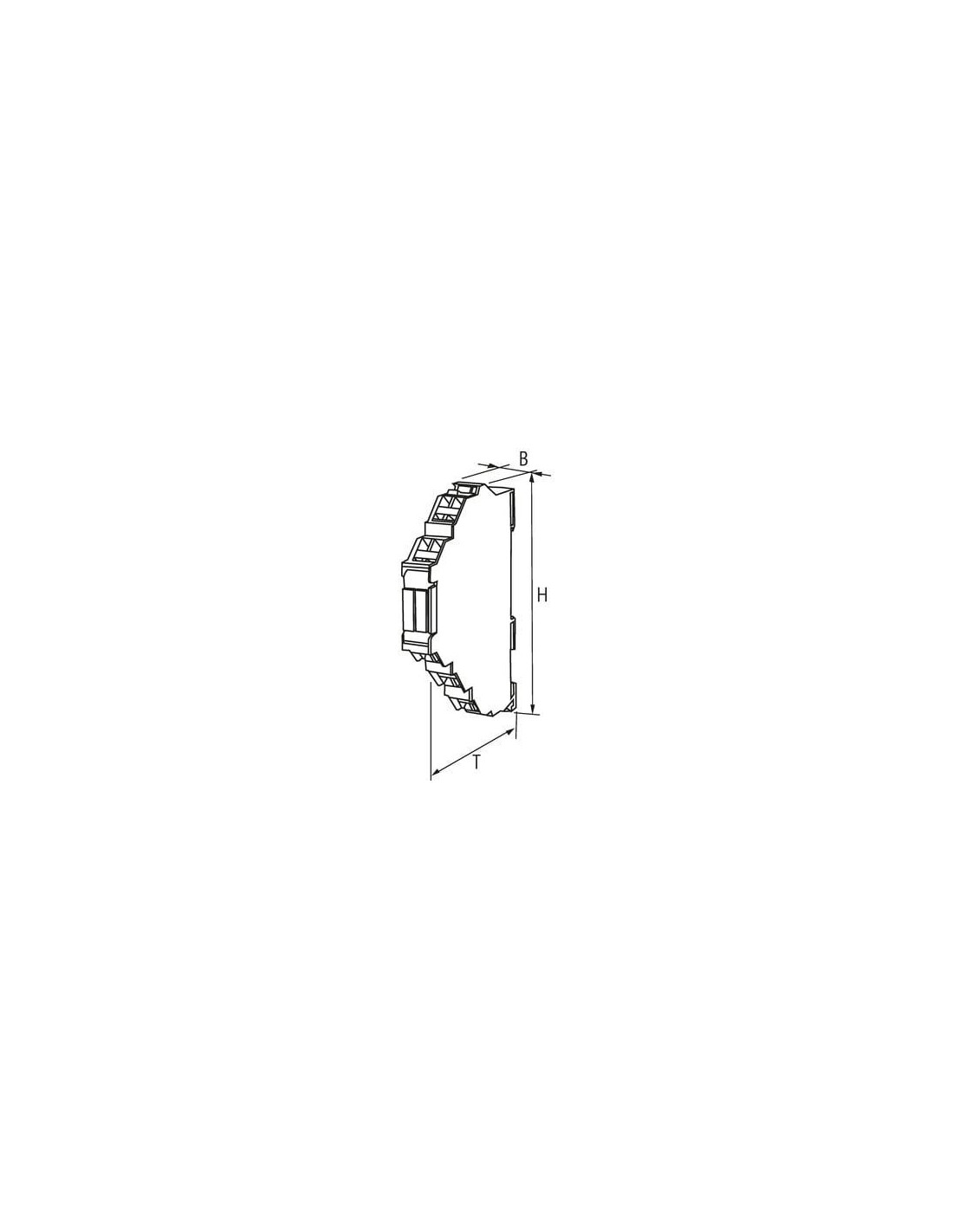

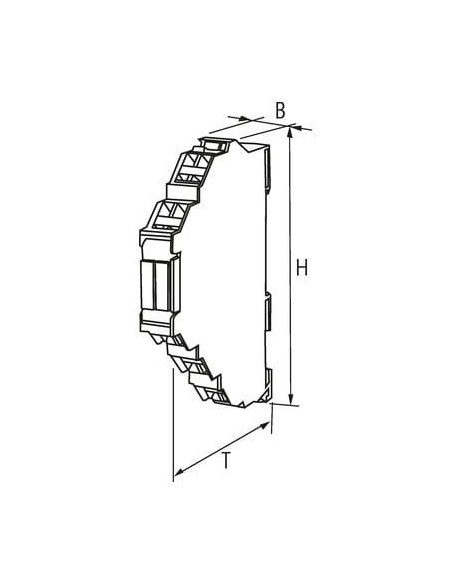

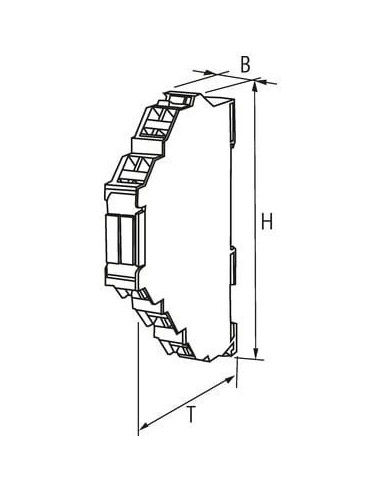

| Wysokość | 80 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |

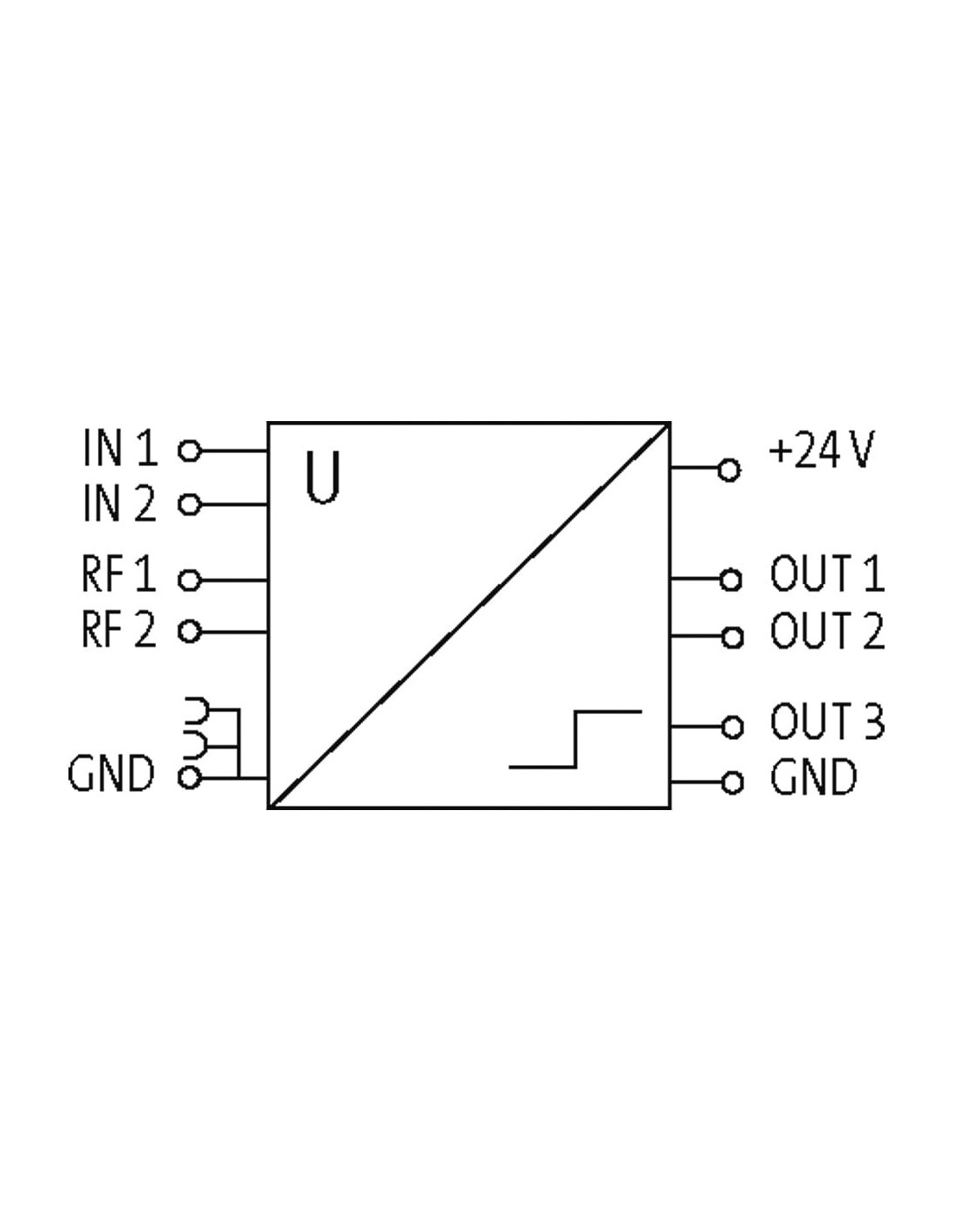

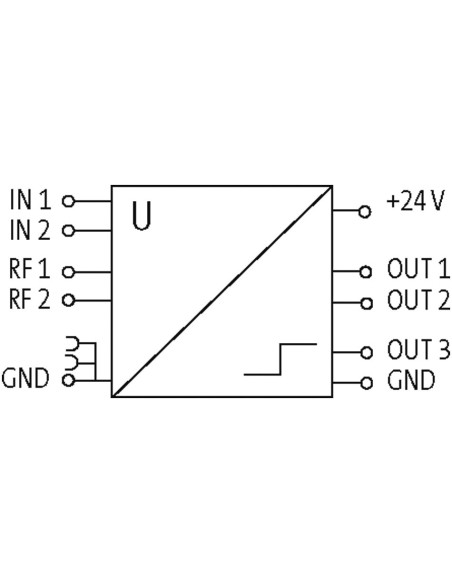

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | RF 1 |
| PIN 2 | RF 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | In 1 |
| PIN 2 | In 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | OT 3 |
| PIN 2 | OT 2 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | OT 1 |
| PIN 2 | + 24 V DC |

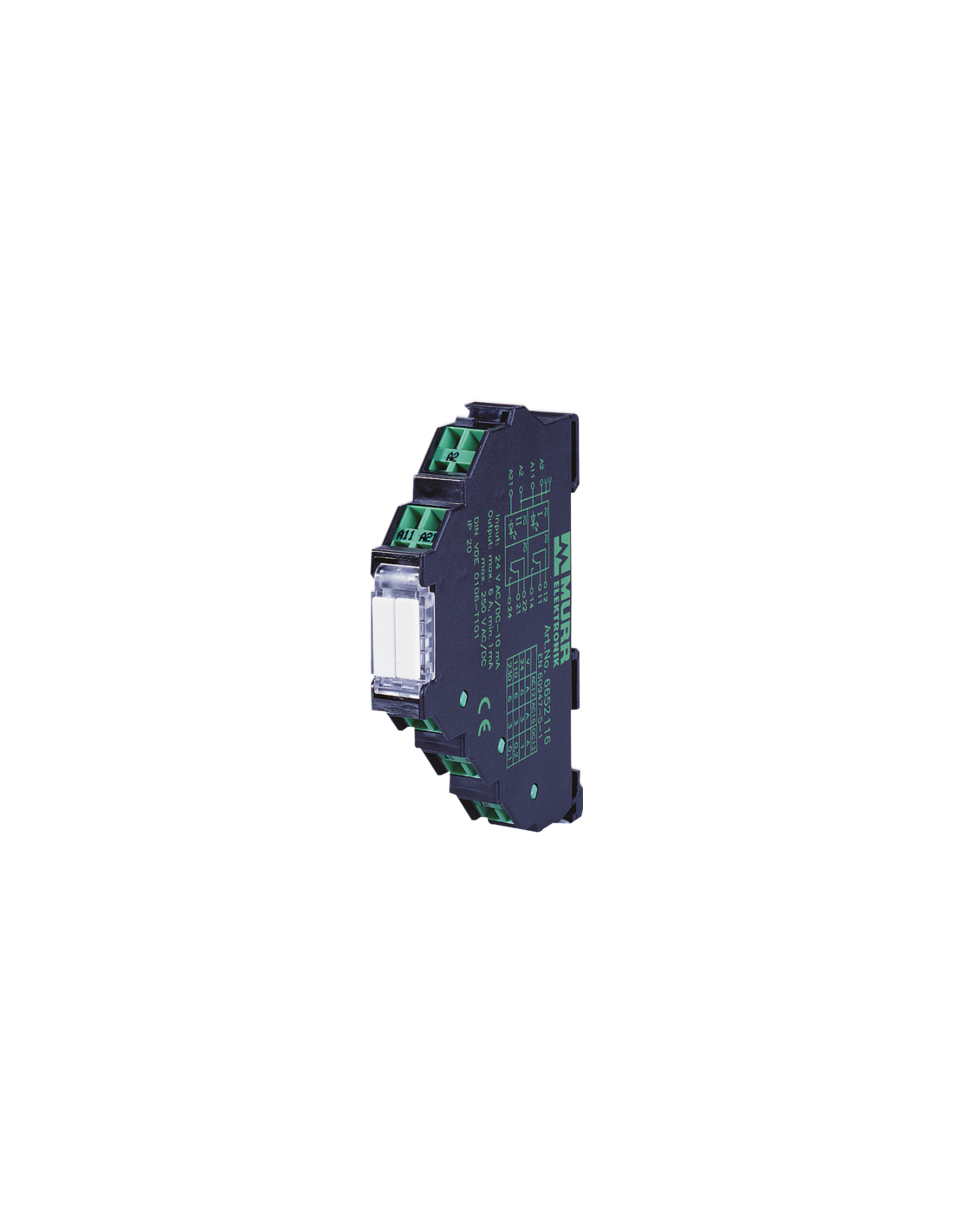

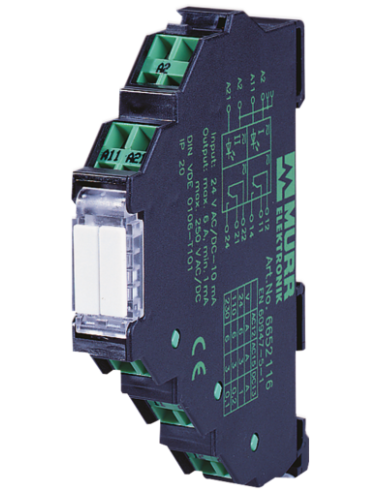

Komparator napięcia DC/AC 2×30VDC, wyjście 24V/0,7A – Murrelektronik 6644110
Komparator napięcia o numerze katalogowym 6644110 marki Murrelektronik to specjalistyczny moduł przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej. Moduł umożliwia precyzyjną analizę napięć analogowych pochodzących z czujników, takich jak czujniki ciśnienia, temperatury, wilgotności czy inne przetworniki sygnałów. Dzięki niemu można niezawodnie porównywać wartości sygnałów analogowych z zadaną wartością referencyjną, wykrywając przekroczenie lub spadek poniżej określonych progów.
Możliwości i zastosowanie komparatora napięcia
Moduł komparatora napięcia 2×0...30V DC znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie i sygnalizacja poziomu napięcia — zarówno w aplikacjach przemysłowych, automatyce budynkowej, jak i w układach pomiarowych. Dzięki kompaktowym wymiarom oraz montażowi na szynie DIN (EN 60715), idealnie sprawdza się w rozdzielniach, szafach sterowniczych oraz systemach automatyki.
- Monitorowanie napięć na liniach zasilających i sygnałowych
- Sygnalizacja przekroczenia lub spadku napięcia dla procesów przemysłowych
- Zabezpieczenie i nadzór pracy czujników oraz przetworników
- Automatyka budynkowa — kontrola poziomu zasilania systemów HVAC, oświetlenia i wentylacji
- Aplikacje laboratoryjne i badawcze
Najważniejsze funkcje i zalety komparatora Murrelektronik 6644110
- 2 niezależne kanały pomiarowe z możliwością regulacji parametru odniesienia (wewnętrznego i zewnętrznego)
- Wysoka dokładność analizy sygnałów — niska histereza i szybka stała czasowa
- 3 wyjścia tranzystorowe o wysokim prądzie przełączania, pozwalające na sterowanie urządzeniami wykonawczymi (do 24V/0,7A na wyjście)
- Kompaktowa obudowa (szerokość tylko 12,4 mm) umożliwiająca montaż nawet w ograniczonych przestrzeniach
- Łatwość instalacji – zaciski sprężynowe ułatwiają szybkie i bezpieczne podłączenie przewodów
- Sygnalizacja stanu wyjść za pomocą diody LED ułatwia diagnostykę pracy modułu
- Odporność na zwarcie oraz przełączanie impulsowe zapewniają bezpieczną i niezawodną pracę systemu
- Konfiguracja parametrów za pomocą przełączników DIP, bez konieczności stosowania dodatkowego sprzętu
Konstrukcja i montaż komparatora napięcia
Obudowa o wysokości 80 mm, szerokości 12,4 mm oraz głębokości 70 mm umożliwia montaż modułu na szynie DIN w pełni zgodnie ze standardem EN 60715. Połączenia realizowane są za pomocą wygodnych, wytrzymałych zacisków sprężynowych FK w kolorze zielonym, co ułatwia identyfikację oraz podłączanie przewodów zgodnie ze schematem.
Dlaczego warto stosować komparator napięcia Murrelektronik?
Wybór komparatora napięcia DC/AC 2×30VDC 6644110 zapewnia szybkie i niezawodne porównywanie sygnałów analogowych w każdej instalacji automatyki przemysłowej. Moduł cechuje się wysoką funkcjonalnością, bezpieczeństwem pracy oraz łatwością montażu i konfiguracji, dzięki czemu doskonale sprawdza się zarówno w systemach nowych, jak i modernizowanych.
