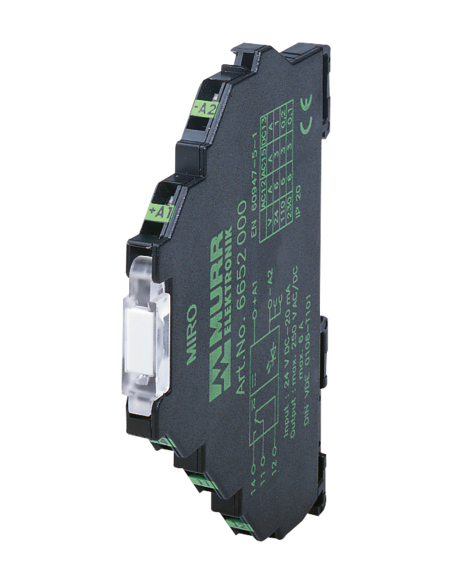

INPUT: 0...20 mA
OUTPUT: 0...20 mA
Zaciski sprężynowe
Wejście i wyjście separowane galwanicznie
Dane techniczne | Dane elektryczne
| Dokładność (wartości końcowej) | 0,5 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 19,2 V |
| Napięcie robocze DC maks. | 28,8 V |
| Prąd roboczy min. | 50 mA |
| Prąd roboczy maks. | 70 mA |
Dane elektryczne | Wejście
| Obciążenie rezystancyjne maks. | 250 Ω |
Dane elektryczne | Wyjście
| Output current max. | 0,025 A |
| Obciążenie rezystancyjne maks. | 500 Ω |
Dane techniczne | Komunikacja przemysłowa
| Częstotliwość transmisji maks. | 500 Hz |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | + 24 V DC |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | Out |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 1 |
| PIN 1 | GD |

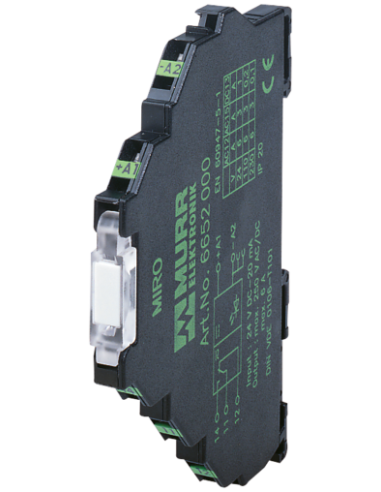

Przetwornik analogowy MIUW 0(4..20 mA) – uniwersalne rozwiązanie do separacji sygnału i konwersji prądu
Przetwornik analogowy MIUW (kod produktu: 6644226) to precyzyjne urządzenie przemysłowe, przeznaczone do galwanicznej separacji oraz konwersji sygnałów analogowych prądowych w zakresie 0(4)...20 mA. Stanowi niezbędny element każdej nowoczesnej instalacji automatyki, w której kluczowa jest separacja galwaniczna między strefami sygnałowymi oraz zachowanie wysokiej dokładności transmisji sygnału.
Zastosowanie i zalety przetwornika analogowego 0(4-20 mA)
Przetwornik MIUW doskonale sprawdza się w różnorodnych aplikacjach przemysłowych, takich jak:
- Automatyka przemysłowa – bezpieczne przesyłanie sygnałów sterujących między sterownikiem PLC a urządzeniami wykonawczymi lub pomiarowymi, z izolacją przeciwszumową.
- Systemy monitoringu i wizualizacji – zapewnienie separacji galwanicznej, eliminując problem pętli mas i zakłóceń elektromagnetycznych.
- Kontrola procesów technologicznych – niezawodny przesył sygnałów prądowych do systemów DCS i SCADA.
- Modernizacja linii produkcyjnych – umożliwia szybką i bezproblemową integrację nowych urządzeń pomiarowych.
Najważniejsze cechy techniczne przetwornika MIUW dla automatyki
Najważniejsze cechy:
- Zakres wejścia i wyjścia: 0...20 mA oraz 4...20 mA, wyjście typu analogowego prądowego.
- Separacja galwaniczna pomiędzy wejściem a wyjściem – zapewnia bezpieczeństwo i eliminuje zakłócenia przepływające pomiędzy systemami.
- Szeroki zakres napięcia zasilania: 19,2–28,8 V DC.
- Wysoka dokładność transmisji sygnału – 0,5% wartości końcowej.
- Niewielka szerokość obudowy (6,2 mm) – pozwala na oszczędność miejsca w szafie sterowniczej.
- Ochrona IP20 – odpowiednia do pracy w standardowych warunkach przemysłowych.
Budowa i montaż przetwornika prądowego

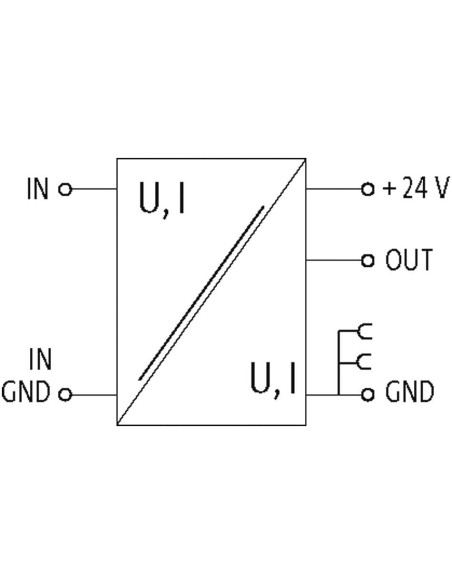

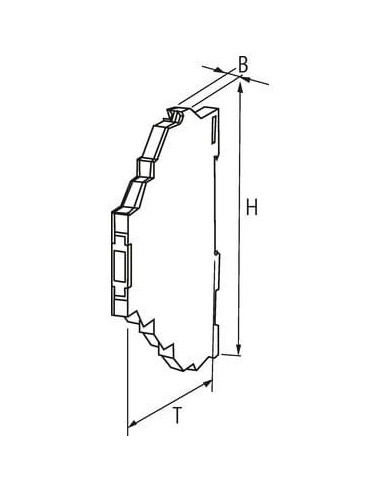

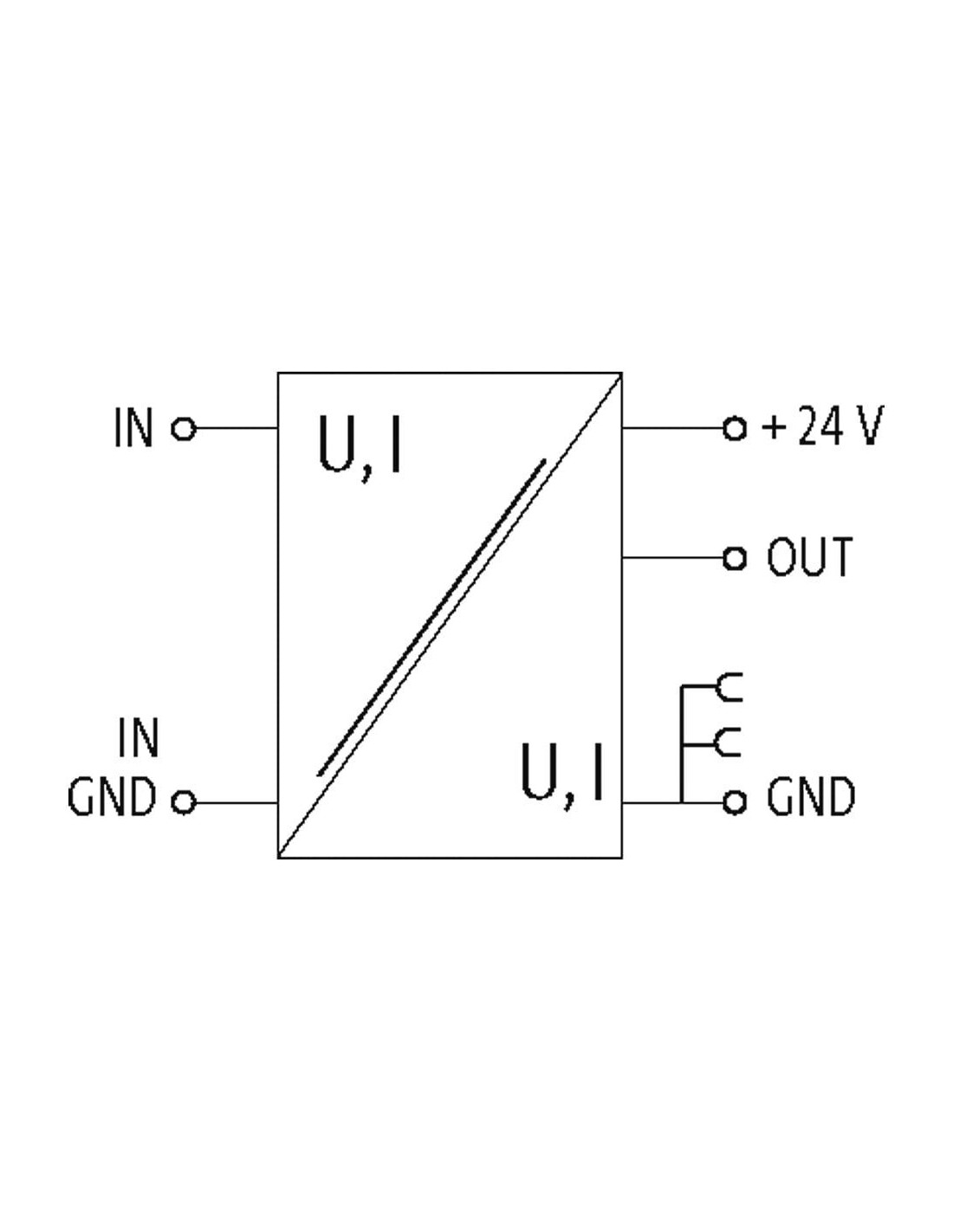

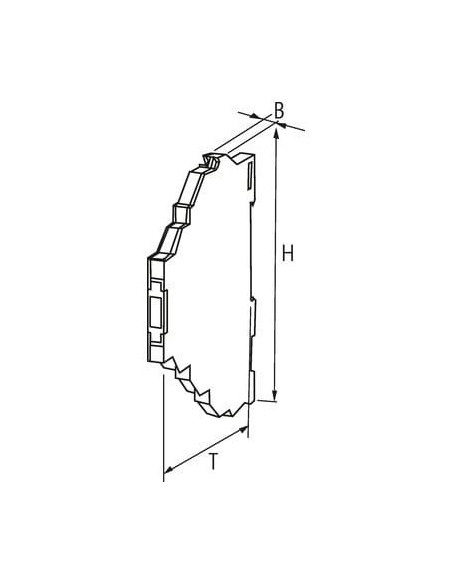

Przetwornik MIUW został zaprojektowany z myślą o szybkim montażu na szynę DIN (EN 60715). Obudowa o kompaktowych wymiarach (wysokość: 91 mm, szerokość: 6,2 mm, głębokość: 70 mm) umożliwia instalację w nawet ciasno zabudowanych rozdzielnicach. Urządzenie wyposażone jest w solidne zaciski śrubowe oznaczone: IN, OUT, GND, +24V, co gwarantuje trwałe i pewne połączenie przewodów.
Bezpieczeństwo i niezawodność pracy – separacja galwaniczna
Dzięki separacji galwanicznej (znamionowy pik napięciowy 1,5 kV), przetwornik skutecznie chroni systemy automatyki przed przepięciami oraz wzajemnym przenikaniem zakłóceń. Zastosowanie urządzenia w systemach sygnałowych wielokanałowych umożliwia utrzymanie optymalnej jakości sygnału oraz bezpieczeństwa eksploatacji.
Typowe zastosowania i użytkowanie przetwornika sygnału 0(4-20 mA)
Przetwornik analogowy wykorzystywany jest w:
- pomiarach przemysłowych, transmisji sygnałów z czujników prądowych, konwersji sygnałów w systemach sterowania procesami.
- systemach ogrzewania, wentylacji i klimatyzacji (HVAC).
- kontroli parametrów procesowych w energetyce, branży wodno-kanalizacyjnej, przemyśle chemicznym i petrochemicznym.
Podsumowanie – dla kogo przetwornik MIUW?
Przetwornik analogowy MIUW, 0(4...20 mA) to niezawodne rozwiązanie dla instalatorów, integratorów oraz użytkowników poszukujących prostego i wydajnego sposobu na separację oraz konwersję sygnałów analogowych prądowych w aplikacjach przemysłowych. Dzięki przemyślanej konstrukcji i uniwersalności, sprawdzi się w każdej zaawansowanej instalacji automatyki.
