Wyjście przekaźnikowe
Przedłużenie impulsu: 100 ms...100 s
Zaciski śrubowe
safe isolation (VDE 0106 / VDE 0160)
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Napięcie sterujące DC min. | 18 V |
| Napięcie sterujące DC maks. | 30 V |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 5 Hz |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 19 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | B 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |

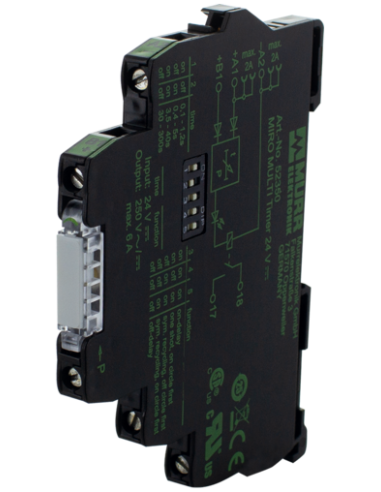

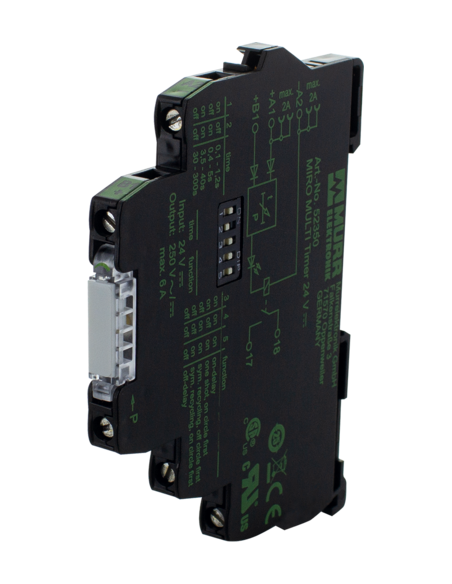

Wielofunkcyjny timer MIRO 6.2 24VDC – Precyzyjne sterowanie czasowe w automatyce
Wielofunkcyjny timer MIRO 6.2, WE: 24VDC - WY: 250VAC/DC/6A (kod produktu: 3000-18503-0200012) to zaawansowany przekaźnik czasowy, który oferuje szeroki zakres funkcji oraz niezawodność działania w każdej aplikacji automatyki przemysłowej. Dzięki kompaktowej konstrukcji o szerokości zaledwie 6,2 mm, urządzenie pozwala na oszczędność miejsca w rozdzielnicach elektrycznych oraz łatwą integrację z innymi elementami układu sterowania.
Zastosowanie wielofunkcyjnego timera MIRO 6.2 w automatyce
Timer MIRO 6.2 doskonale sprawdza się w różnorodnych aplikacjach automatyki przemysłowej, takich jak:
- Sterowanie sekwencyjne maszyn, gdzie istotna jest precyzja regulacji czasu załączania i wyłączania urządzeń.
- Automatyzacja procesów produkcyjnych wymagających powtarzalnych opóźnień impulsów lub przedłużania sygnałów.
- Układy bezpieczeństwa i sygnalizacji w instalacjach przemysłowych.
- Zarządzanie oświetleniem, wentylacją i systemami HVAC.
- Budowa rozdzielnic oraz systemów inteligentnych instalacji budynkowych.
Najważniejsze zalety i korzyści stosowania przekaźnika czasowego MIRO 6.2
- Bardzo szeroki zakres napięcia wejściowego: 18-30 V DC, co umożliwia stabilną pracę w różnorodnych aplikacjach.
- Niezawodność oraz wytrzymałość mechaniczna i elektryczna: do 20 000 000 cykli mechanicznych oraz 20 000 000 cykli elektrycznych.
- Kompaktowe wymiary: wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm – idealne rozwiązanie dla rozdzielnic o ograniczonej przestrzeni montażowej.
- Bezpieczna izolacja zgodna z VDE 0106 / VDE 0160 oraz ochrona przed przepięciami do 4 kV.
- Praca w szerokim zakresie temperatur roboczych: od -20°C do +60°C.
- Wysoka zdolność przełączania: do 6 A (przy AC-12), możliwość zastosowania w obwodach AC oraz DC do 250 V.
- Łatwy montaż na szynie DIN (EN 60715): szybka instalacja i integracja z systemami rozdzielczymi.
- Precyzyjna regulacja czasu przedłużenia impulsu: od 100 ms do 100 s.
- Zaciski sprężynowe FK zapewniające pewne i szybkie połączenie przewodów.

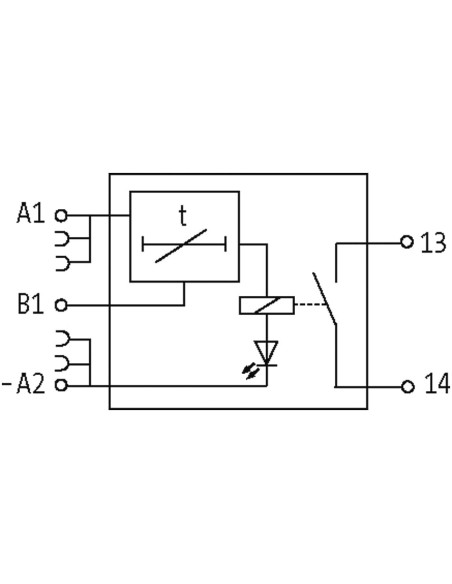

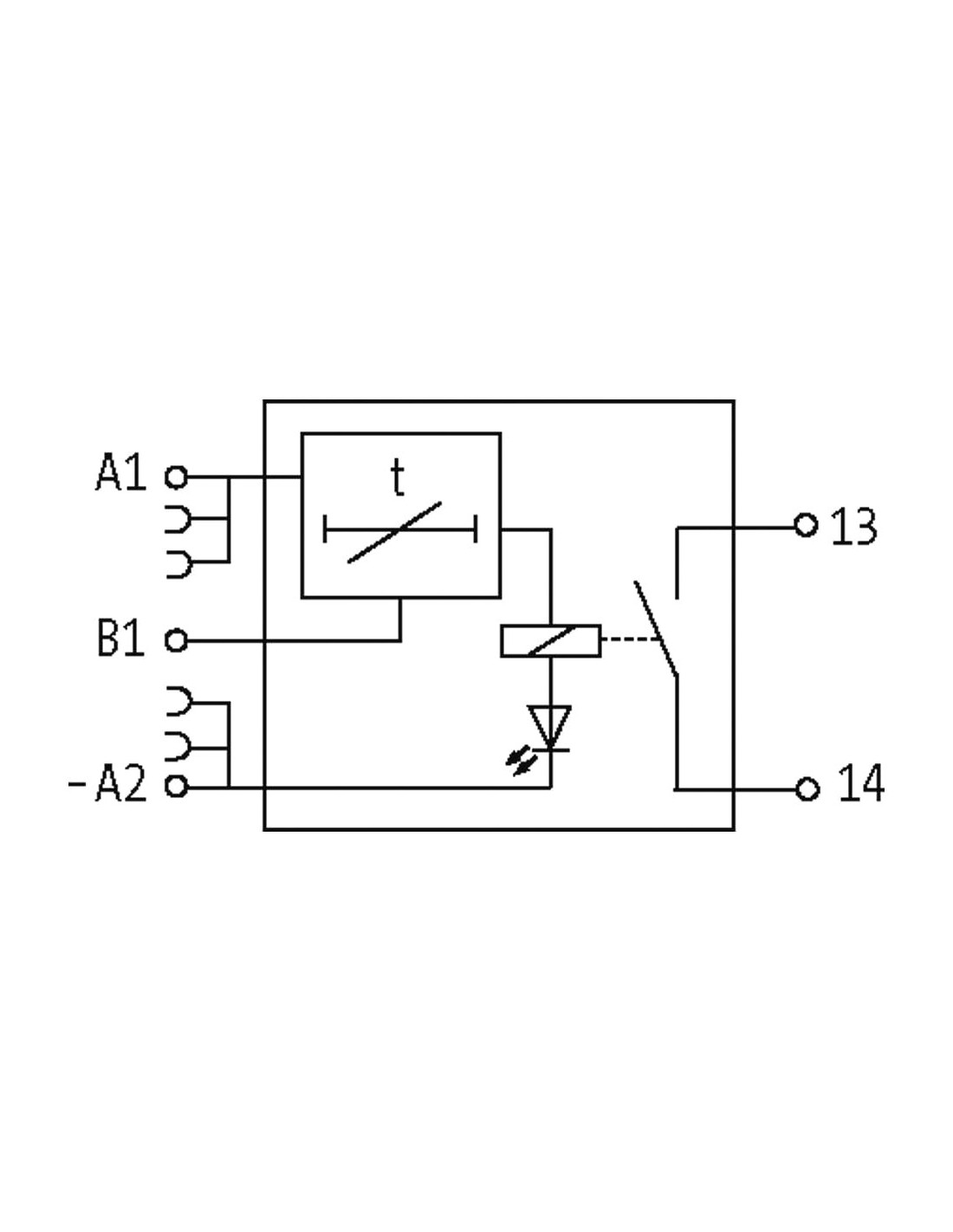

Budowa i schemat połączeń – prostota integracji
MIRO 6.2 wyposażony jest w praktyczne i czytelne oznaczenia przyłączy (A1, A2, B1, 13, 14), co umożliwia szybkie podłączenie urządzenia według standardowych schematów automatyki. Styk roboczy wykonany ze stopu AgSnO2 gwarantuje niezawodne przełączanie nawet przy wyższych prądach i obciążeniach.
- Wyjście przekaźnikowe umożliwia bezpośrednią współpracę z szeregiem urządzeń wykonawczych.
- Czytelny schemat elektryczny ułatwia implementację przekaźnika do istniejących układów sterowania.
Typowe branże, w których sprawdzi się przekaźnik czasowy MIRO 6.2
- Automatyka przemysłowa
- Budowa maszyn i linii produkcyjnych
- Automatyka budynkowa (systemy BMS)
- Systemy HVAC
- Systemy bezpieczeństwa i sygnalizacji
- Prefabrykacja rozdzielnic elektrycznych
Wielofunkcyjny timer MIRO 6.2 stanowi niezawodny element sterowania czasowego, dedykowany profesjonalnym instalacjom automatyki, zapewniając precyzję działania, wysoką trwałość oraz uniwersalność zastosowań.
