Elektronika sterująca dla zaworów proporcjonalnych
18...32 V DC, filtrowana (2200 µF/1 A)
Zaciski śrubowe
Czas rozruchu: 1 s

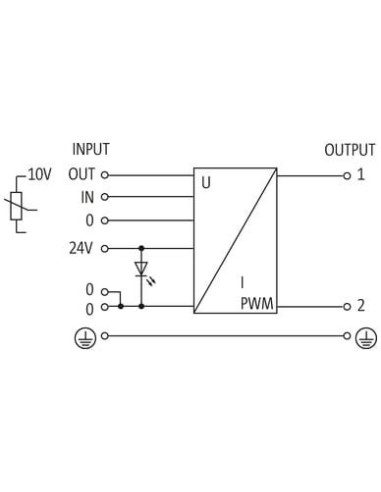

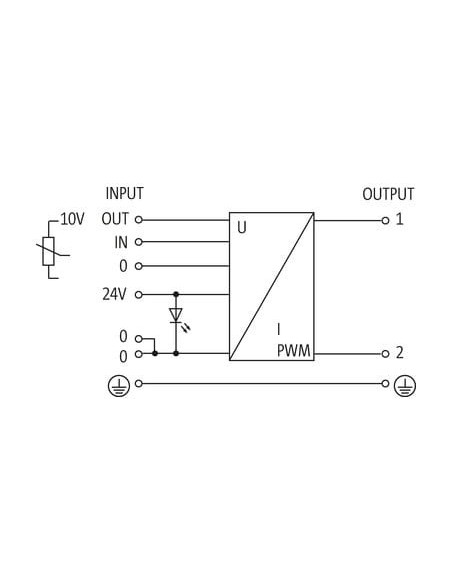

Wzmacniacz reguluje dopływ prądu do zaworu proporcjonalnego. Prąd ten jest proporcjonalny do wartości zadanej na wejściu wzmacniacza. Wyjście napięciowe 10 V jest stosowane do wzmocnienia wartości zadanej. Punkt zerowy, prąd i czas wzrastania można ustawić za pomocą potencjometru. W połączeniu z zaworem proporcjonalnym, ciśnienie lub ilość mogą być ustawione w ciągły, regulowany sposób.
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy maks. | 2,5 A |
| Pobór prądu maks. | 50 mA |
Dane elektryczne | Wejście
| Rezystancja wejściowa min. | 200 kΩ |
| Napięcie sterujące DC min. | 0 V |
| Napięcie sterujące DC maks. | 10 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 2,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
Ochrona urządzenia | Elektryczna
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

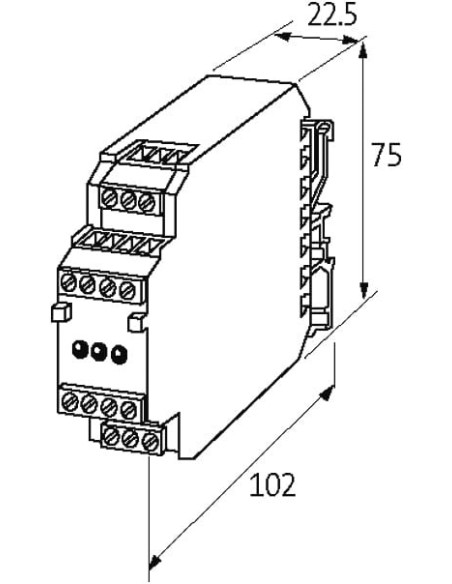

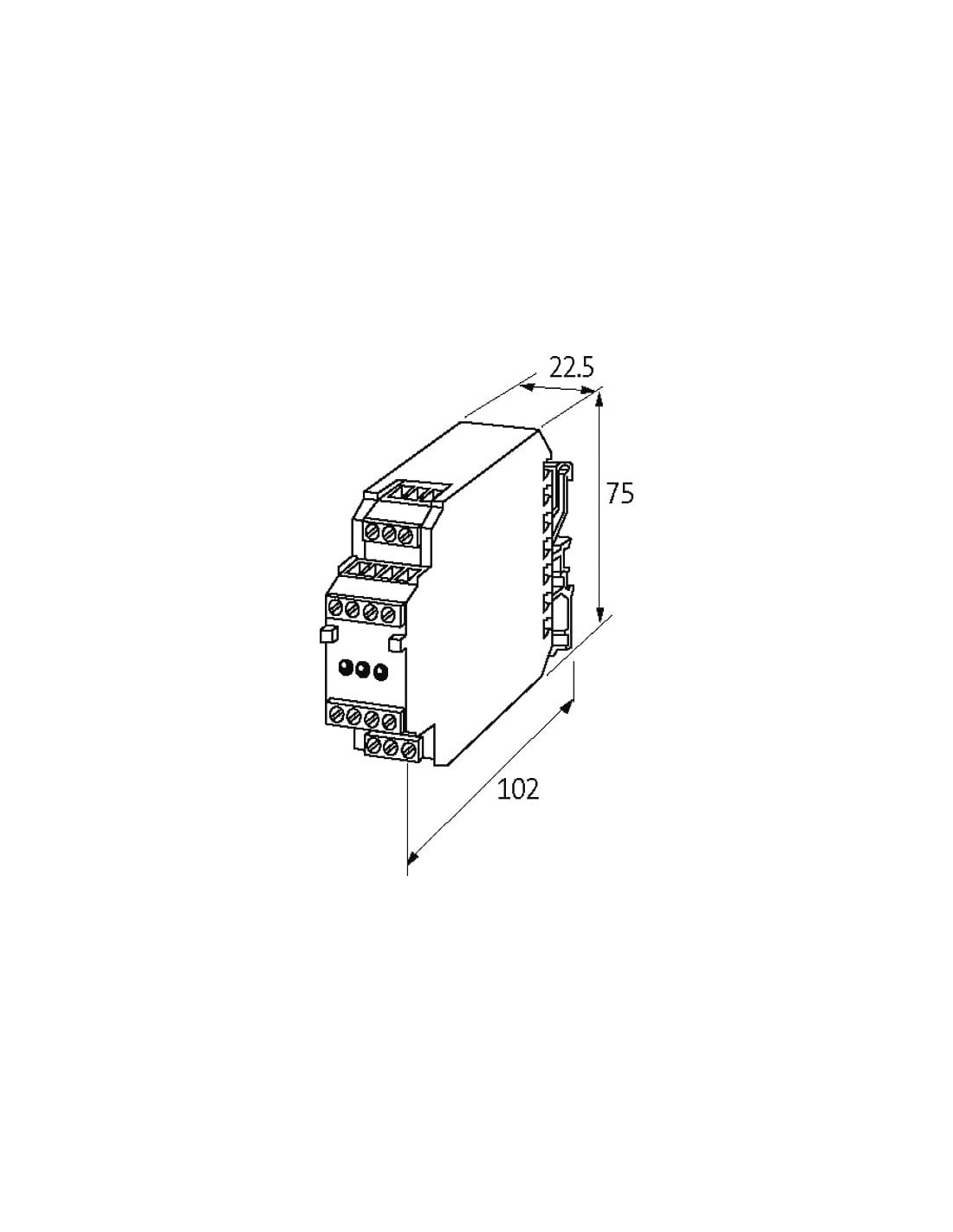

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

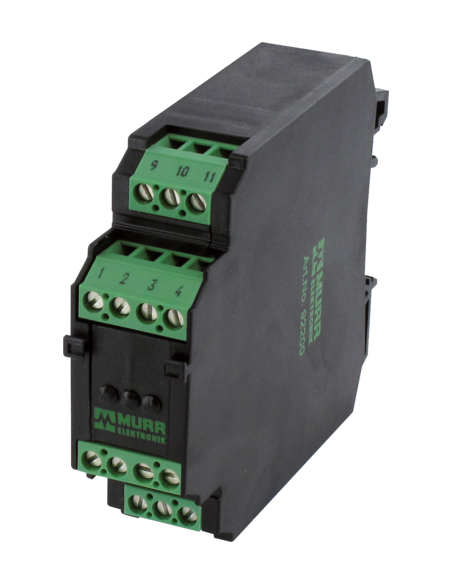

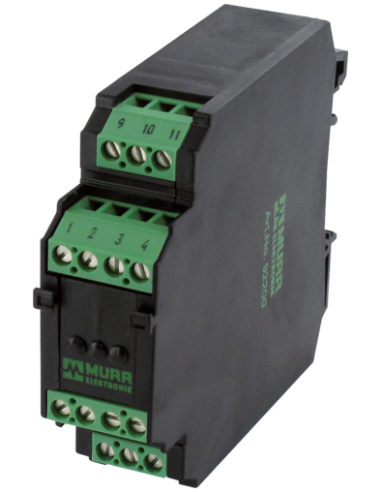

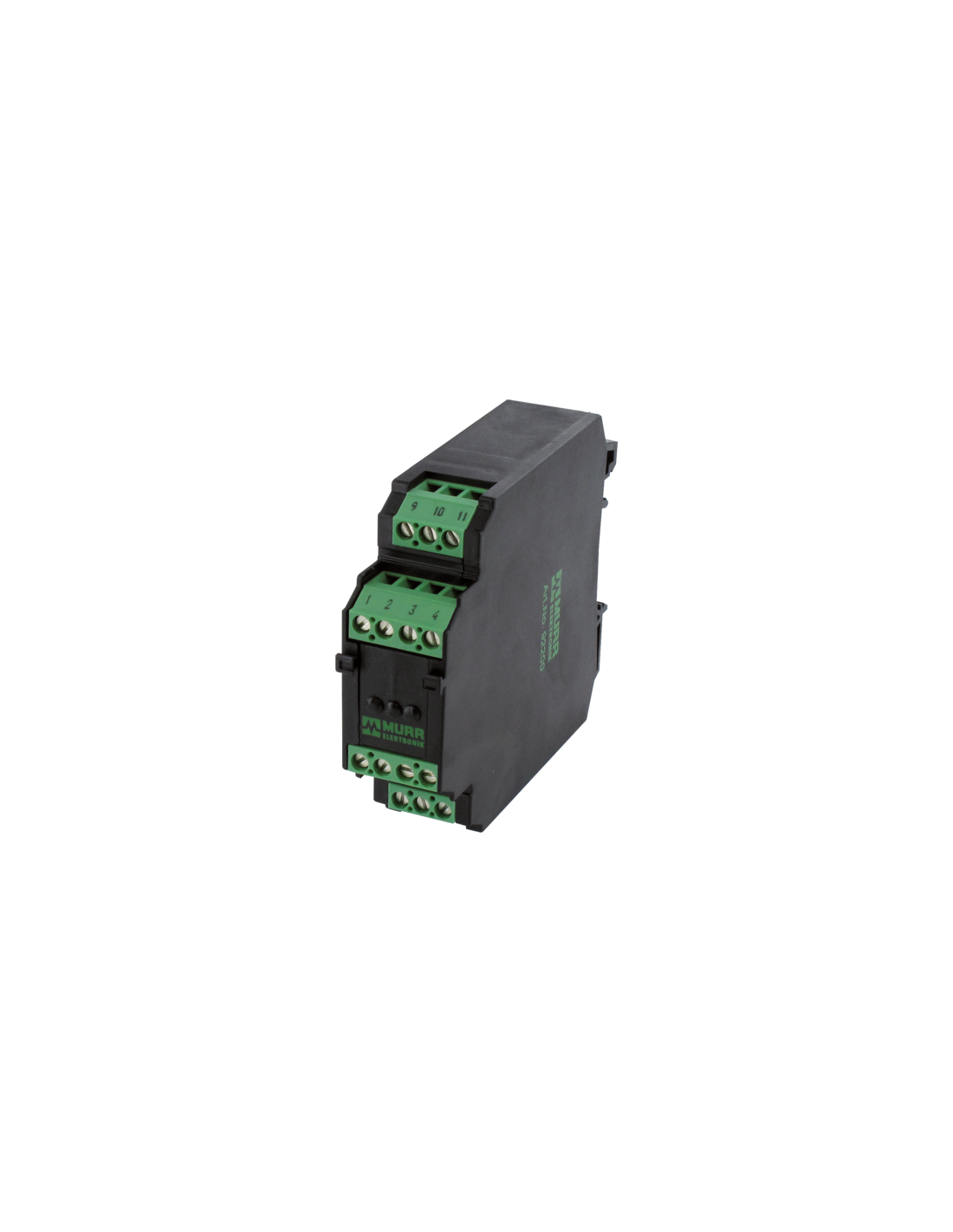

Przetwornik U/I proporcjonalny na szynę DIN – 7000-31271-0000000
Przetwornik U/I proporcjonalny przeznaczony do montażu na szynie DIN umożliwia precyzyjną regulację prądu sterującego w zaworach proporcjonalnych. Model ten, o kodzie produktu 7000-31271-0000000, znajduje szerokie zastosowanie w automatyce przemysłowej, systemach hydraulicznych oraz aplikacjach wymagających dokładnego sterowania siłownikami i elementami wykonawczymi.
Zastosowanie przetwornika U/I do zaworów proporcjonalnych
Urządzenie idealnie nadaje się do sterowania zaworami proporcjonalnymi, gdzie kluczowe jest zapewnienie płynnej regulacji ciśnienia lub przepływu w systemach hydraulicznych i pneumatycznych. Znajduje zastosowanie m.in. w:
- automatyce procesowej,
- maszynach produkcyjnych,
- systemach zarządzania energią,
- sterowaniu obiegami chłodzenia i ciepła,
- układach zasilania serwonapędów i siłowników.
Przetwornik ten pozwala na dokładne, liniowe przełożenie napięcia sterującego (0-10 V DC) na proporcjonalny prąd wyjściowy (do 2,5 A), co umożliwia płynną i stabilną kontrolę elementów wykonawczych.
Najważniejsze cechy i funkcjonalności przetwornika U/I
- Proporcjonalne sterowanie prądem do zaworów – gwarancja precyzyjnego działania nawet w wymagających aplikacjach.
- Łatwa instalacja dzięki montażowi na szynie DIN (EN 60715) – szybka integracja z istniejącymi systemami automatyki.
- Szeroki zakres napięcia zasilania (18–32 V DC) – elastyczność w adaptacji do różnych środowisk przemysłowych.
- Regulowane parametry za pomocą potencjometrów – ustawienie punktu zerowego, wartości prądu oraz czasu narastania umożliwia indywidualne dopasowanie do konkretnego zastosowania.
- Zabezpieczenia elektroniczne – wbudowana ochrona przeciwzwarciowa i temperaturowa zwiększa bezpieczeństwo oraz trwałość urządzenia.
- Wskaźnik LED sygnalizujący stan pracy – szybka diagnostyka poprawności działania urządzenia.
- Kompaktowe wymiary (wysokość 75 mm, szerokość 22,5 mm, głębokość 102 mm) – oszczędność miejsca w szafie sterowniczej.
Typowe możliwości wykorzystania przetwornika U/I
Przetwornik U/I proporcjonalny wykorzystywany jest zarówno w prostych układach regulacji, jak i w zaawansowanych systemach automatyki. Często znajduje zastosowanie w:
- sterowaniu ruchem liniowym i rotacyjnym,
- modułach regulacji ciśnienia w systemach hydraulicznych,
- urządzeniach wymagających precyzyjnej regulacji przepływu cieczy lub gazów,
- aplikacjach z zaawansowanymi wymaganiami bezpieczeństwa dzięki zabezpieczeniom wyjść.
Konstrukcja przemyślana pod kątem przemysłowym – wytrzymała obudowa i wysokiej klasy zaciski śrubowe zapewniają pewność połączenia oraz odporność na warunki środowiskowe (zakres temperatur pracy od -20°C do +60°C).
Podsumowanie: zaawansowany przetwornik U/I do systemów automatyki
Stosowanie przetwornika U/I proporcjonalnego na szynę DIN pozwala na znaczną poprawę precyzji sterowania i niezawodności urządzeń przemysłowych. Przeznaczony do nowoczesnych instalacji automatyki, gwarantuje zgodność ze standardami i bezpieczeństwo eksploatacji, oferując jednocześnie prostą obsługę oraz szerokie możliwości konfiguracji.
