Koszyk
Dostępny
Wyjście przekaźnikowe
Przedłużenie impulsu: 0.1...300 s
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
| Prąd wejściowy DC maks. | 16 mA |
| Napięcie sterujące DC | 24 V |
| Napięcie sterujące DC min. | 20,4 V |
| Napięcie sterujące DC maks. | 26,4 V |
| Prąd sterowniczy | 5 mA |
Dane elektryczne | Wyjście
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

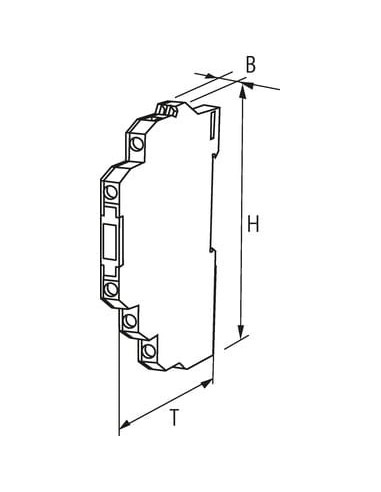

| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

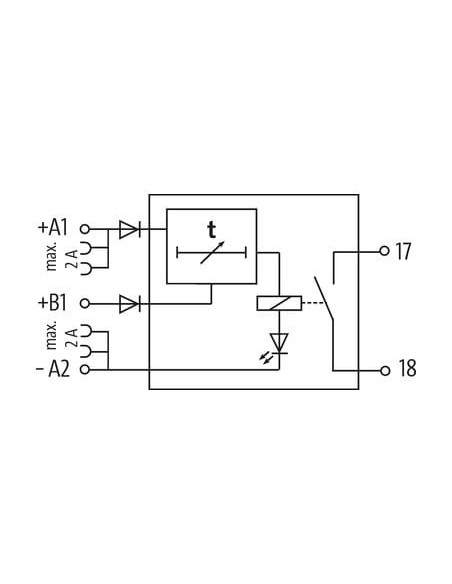

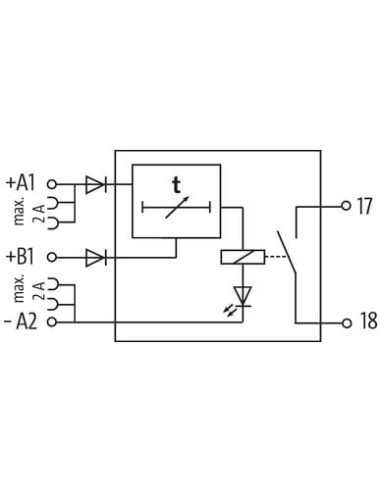

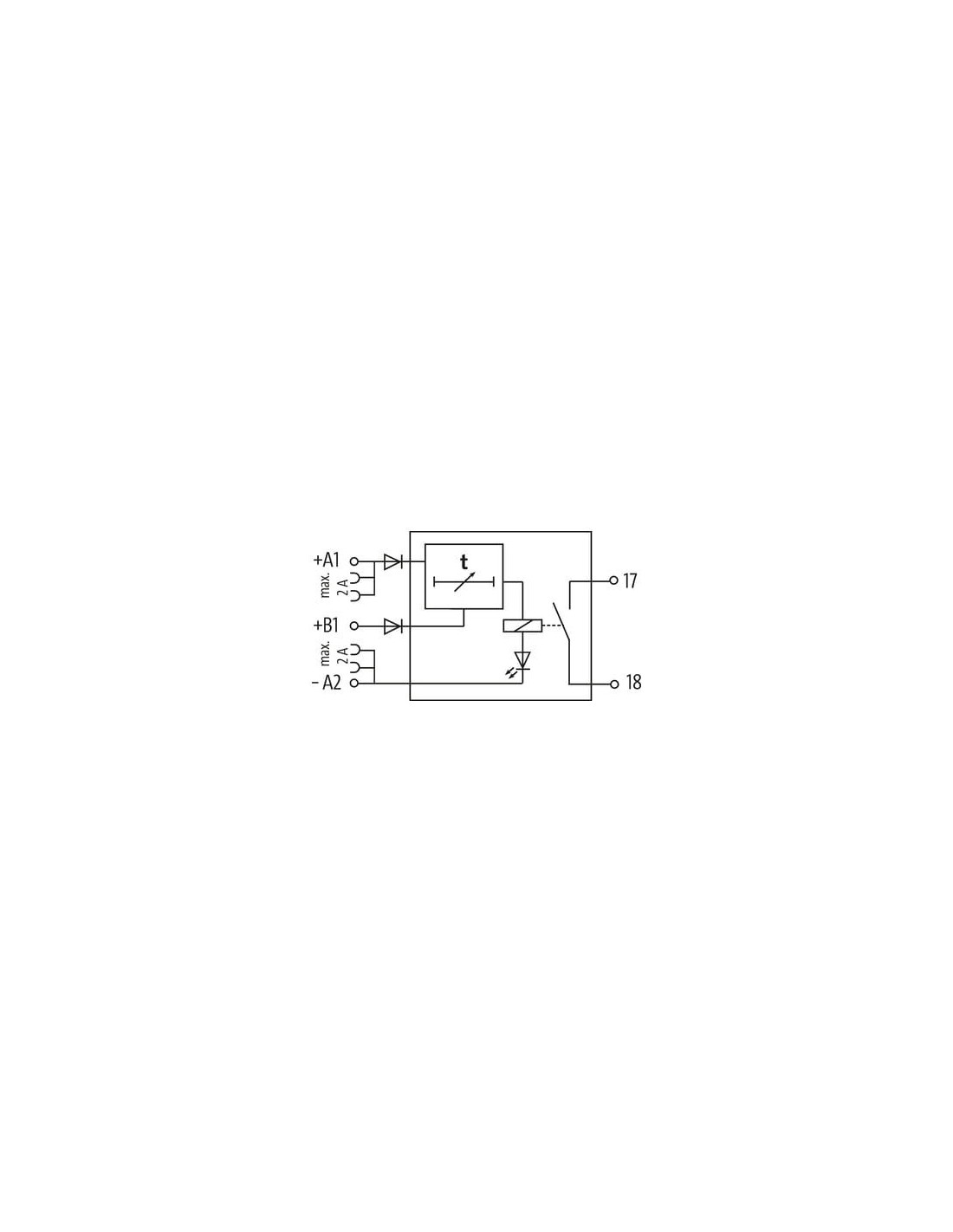

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 18 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 17 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + B 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |

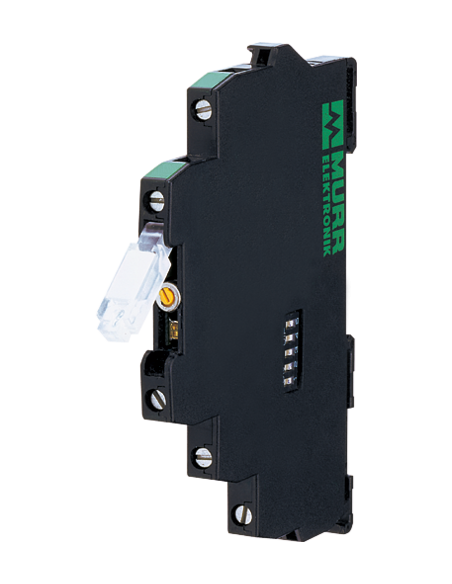

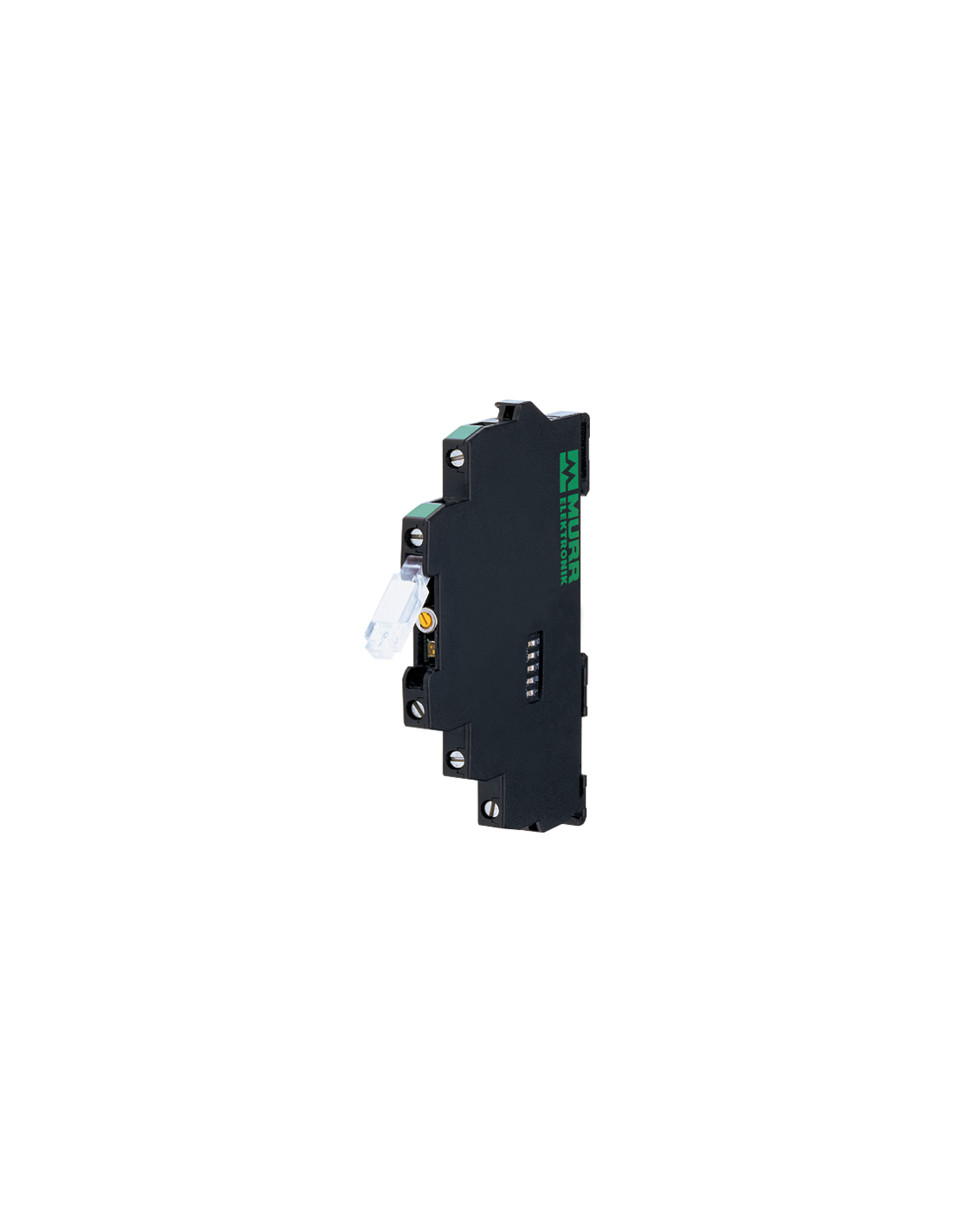

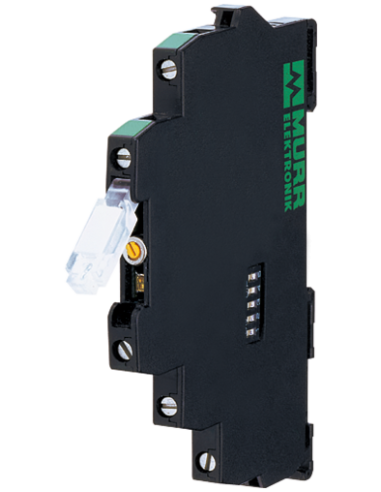

Timer wielofunkcyjny MIRO 6.2 24VDC-1S – uniwersalny przekaźnik czasowy do automatyki
Timer wielofunkcyjny MIRO 6.2 24VDC-1S firmy Murrelektronik to kompaktowe, wszechstronne urządzenie do sterowania czasowego w aplikacjach przemysłowych oraz automatyce budynkowej. Przeznaczone do montażu na standardowej szynie DIN (EN 60715), dzięki niewielkim wymiarom (szerokość 6,2 mm), idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Zastosowania i funkcjonalność timera przemysłowego
MIRO 6.2 24VDC-1S umożliwia precyzyjne zarządzanie czasem impulsu w szerokim zakresie od 0,1 do 300 s, zapewniając elastyczność podczas konfiguracji aplikacji sterujących. Rozwiązanie to doskonale nadaje się do:
- Konstrukcji rozdzielnic i automatyki maszyn, gdzie wymagane jest wydłużenie lub opóźnienie sygnału sterującego.
- Sterowania urządzeniami przemysłowymi, np. w procesach technologicznych czy systemach oświetleniowych.
- Automatyki budynkowej, w systemach wentylacyjnych, grzewczych czy alarmowych.
- Aplikacji wymagających bezpiecznego oddzielenia obwodów – produkt spełnia wymagania normy EN 60947-1 w zakresie bezpiecznego separowania.
Wyjście przekaźnikowe jest zdolne do obsługi zarówno obciążeń AC (do 1500 VA), jak i DC (do 120 W), co pozwala na szerokie możliwości zastosowania.
Bezpieczeństwo i żywotność przekaźnika czasowego
Urządzenie wyposażone jest w zabezpieczenia elektryczne, takie jak znamionowy pik napięciowy 4 kV, oraz przewidzianą długą, praktyczną żywotność – aż 20 milionów cykli (mechaniczna i elektryczna). Dzięki temu MIRO 6.2 24VDC-1S jest niezawodnym elementem instalacji, także w środowiskach przemysłowych o wysokich wymaganiach.
Konstrukcja i prosty montaż na szynie DIN
Wąska konstrukcja produktu pozwala na instalację wielu timerów obok siebie w rozdzielniach, bez konieczności zajmowania dużej ilości miejsca. Zastosowane zaciski śrubowe SK ułatwiają szybki i pewny montaż przewodów.
- Materiał styków: trwałe wykonanie Ag Sn O2.
- Możliwość pracy w temperaturach od -25°C do +60°C, także w trudnych warunkach przemysłowych.
- Kolorystyka i konstrukcja ułatwiają identyfikację oraz integrację z innymi modułami automatyki.
Typowe parametry i korzyści ze stosowania MIRO 6.2 24VDC-1S
- Napięcie zasilania 24 V DC – zgodne z popularnymi systemami zasilania przemysłowego.
- Prąd wyjściowy do 6 A – obsługuje szeroki zakres urządzeń.
- Możliwość sterowania różnymi typami obciążeń (np. lampy, cewki, elementy wykonawcze).
- Niezawodność potwierdzona certyfikatami bezpieczeństwa i zgodnością z normami.
Multifunkcyjny przekaźnik czasowy MIRO 6.2 24VDC-1S to idealne rozwiązanie dla inżynierów automatyki, instalatorów rozdzielnic oraz integratorów systemów przemysłowych, którzy szukają niezawodnych i kompaktowych komponentów.
