A3
Męski
8-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Zgodność z EN 61984 napięcia znamionowego jedynie w plastikowych obudowach. W metalowych obudowach napięcie znamionowe wynosi 42 V (bez dodatkowej izolacji).
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 25 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PBT GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 31 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

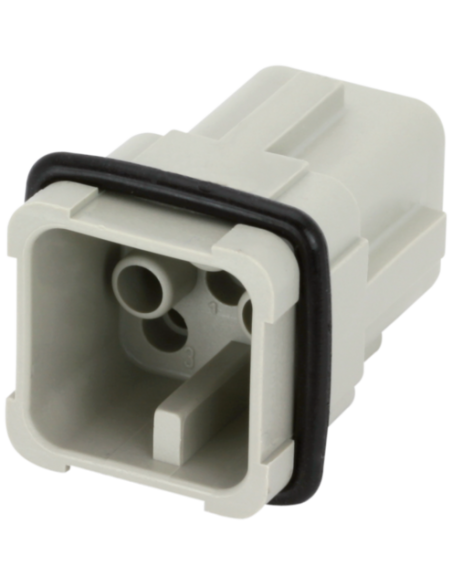

Wkładka Modlink Heavy Modular 8-polowa męska 250V 16A – wszechstronny komponent do zastosowań przemysłowych
Wkładka Modlink Heavy Modular, męska, 8-polowa (kod produktu: 70MH-ES008-AC01020) to wysokiej klasy element złączny do zastosowań elektrycznych w wymagających warunkach przemysłowych. Produkt dedykowany jest do układów, które wymagają niezawodnego połączenia elektrycznego przy wysokich wartościach napięcia i prądu.
Najważniejsze cechy i zastosowanie wkładki Modlink Heavy Modular
Złącze 8-polowe przeznaczone jest do montażu w systemach modułowych, rozdzielnicach, maszynach oraz liniach produkcyjnych, gdzie istotne są:
- Bezpieczne i trwałe połączenia elektryczne, nawet przy pracy do 250 V i 16 A,
- Odporność na wysokie temperatury od -40°C do +125°C oraz zagwarantowana szczelność dzięki solidnej konstrukcji i uszczelnieniu,
- Długi cykl życia – minimum 500 cykli wtykowych,
- Możliwość stosowania w aplikacjach wymagających podłączenia przewodów o przekroju od 0,14 do 2,5 mm²,
- Zgodność ze standardami EN 61984, EN 60664-1 oraz UL94 V-0.
Budowa i materiały wysokiej jakości
Korpus wkładki został wykonany z wytrzymałego PBT z domieszką włókna szklanego (GF), co zapewnia wysoką odporność mechaniczną oraz stabilność wymiarową. Styki posrebrzane, wykonane z mosiądzu, gwarantują doskonałą przewodność elektryczną oraz zwiększoną odporność na korozję, co przekłada się na długotrwałą niezawodność połączenia.
Bezpieczeństwo i wytrzymałość w każdych warunkach
Wkładka Modlink Heavy Modular A3 spełnia surowe wymogi dotyczące stopnia zanieczyszczenia oraz odporności na przepięcia (do 4 kV) i posiada klasę niepalności V-0 według UL94. Kategoria przepięciowa III według EN 60664-1 i EN 60950-1 zwiększa bezpieczeństwo stosowania w instalacjach automatyki przemysłowej i elektrotechniki.
Typowe zastosowania wkładki Modlink Heavy Modular 8-polowej
Produkt sprawdzi się doskonale w następujących aplikacjach:
- Automatyka przemysłowa (szafy sterownicze, linie montażowe, robotyka),
- Budowa maszyn i urządzeń,
- Systemy zasilania i sterowania,
- Przemysł elektrotechniczny i energetyczny,
- Infrastruktura transportowa oraz instalacje zewnętrzne narażone na trudne warunki środowiskowe.
Parametry montażowe i wymiary złącza

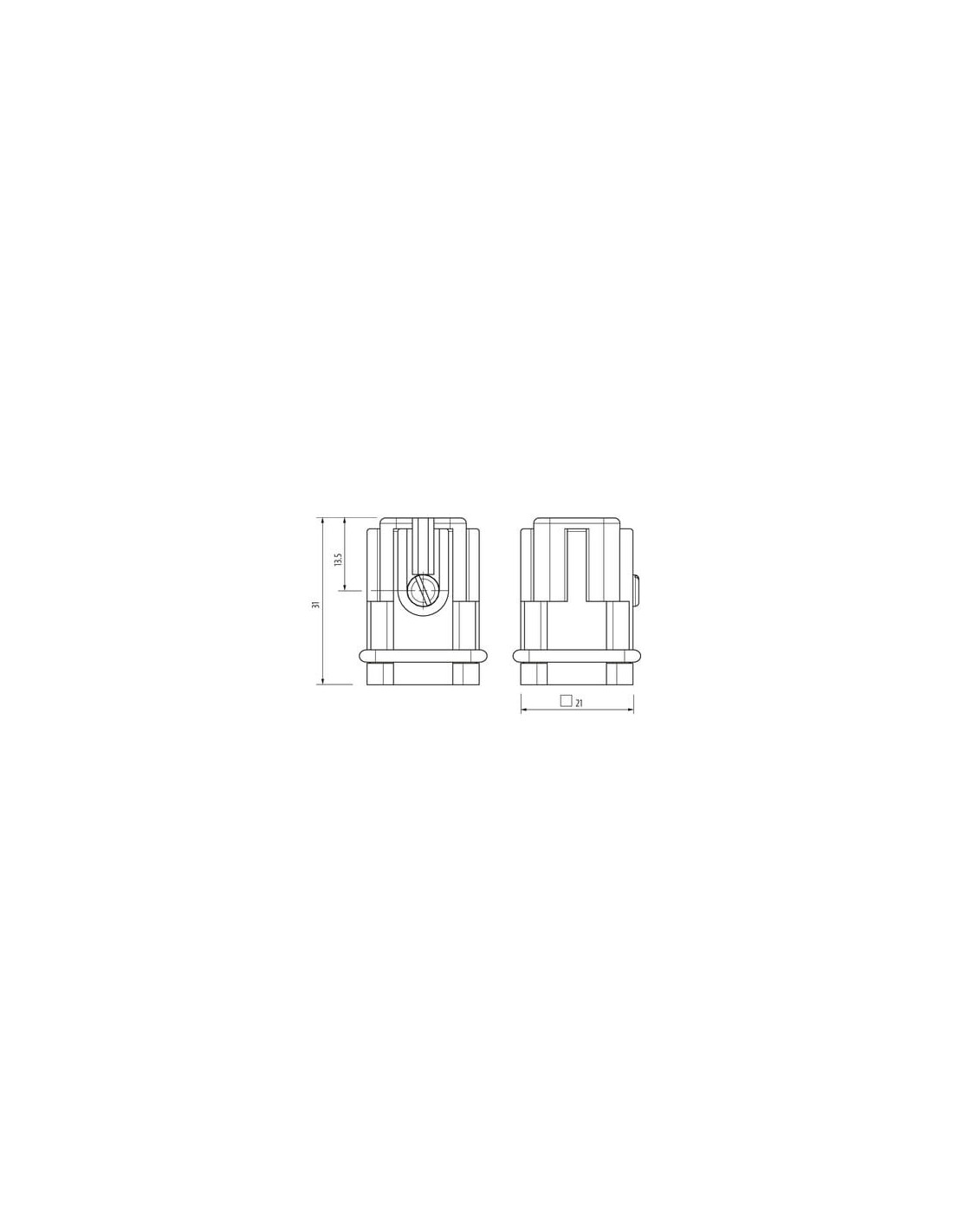

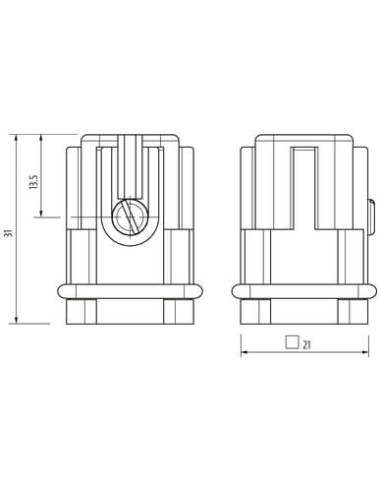

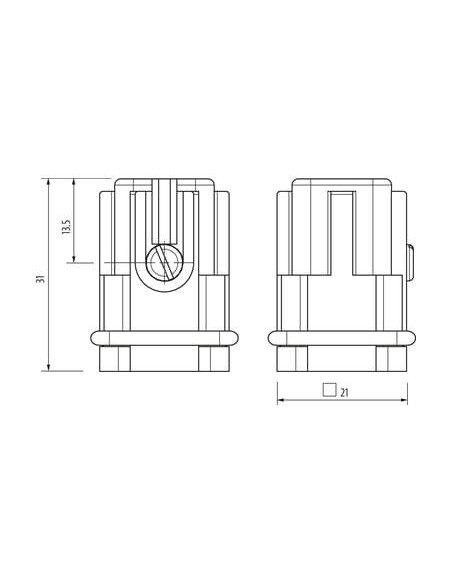

Wkładka posiada kompaktową obudowę rozmiaru A3 o wymiarach 31 x 21 x 21 mm, co ułatwia jej integrację z istniejącymi systemami modułowymi. Prosty mechanizm zaciskowy umożliwia szybki montaż oraz wygodne podłączanie przewodów o zróżnicowanych przekrojach.
Wkładka Modlink Heavy Modular męska 8-polowa wyróżnia się niezawodnością, bezpieczeństwem użytkowania i szerokim zakresem zastosowań w nowoczesnych rozwiązaniach przemysłowych.
