B16
Męski
32-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 32 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

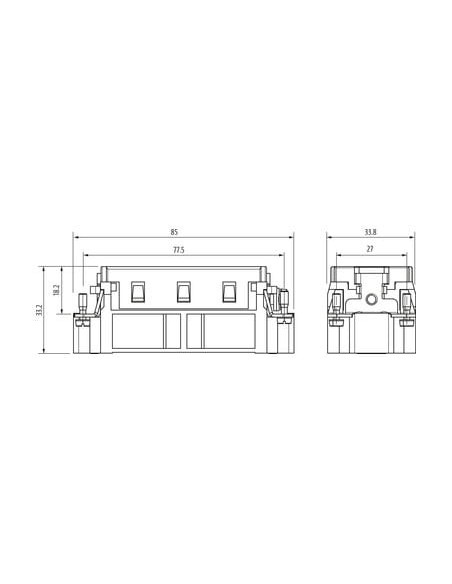

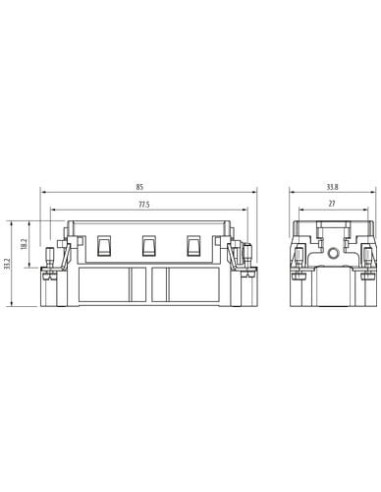

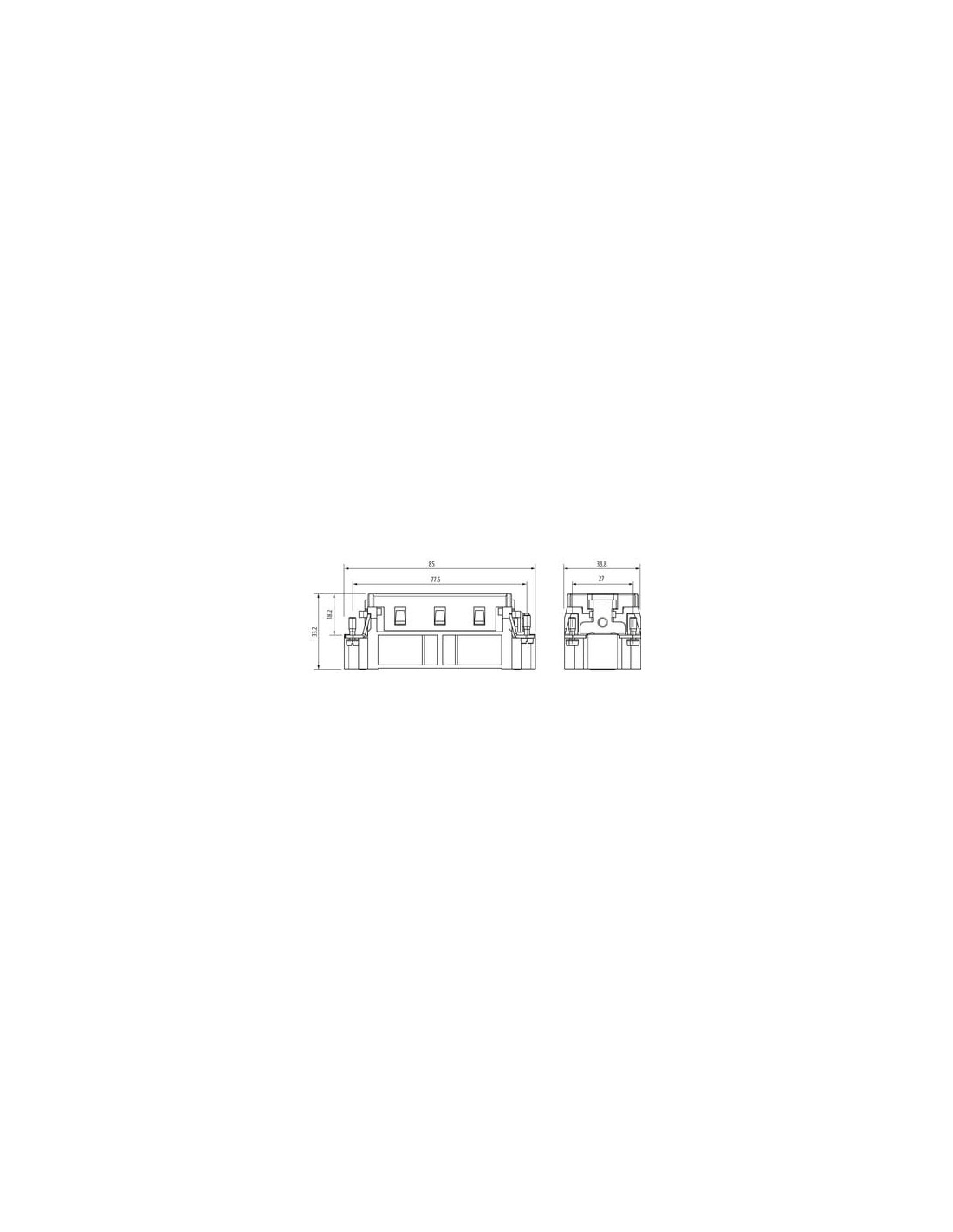

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 33,2 mm |
| Szerokość | 33,8 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

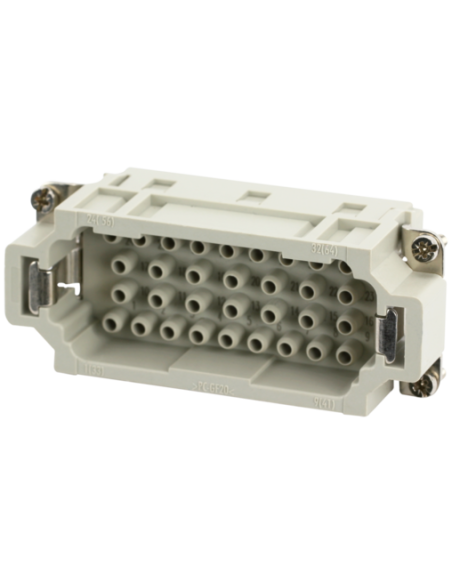

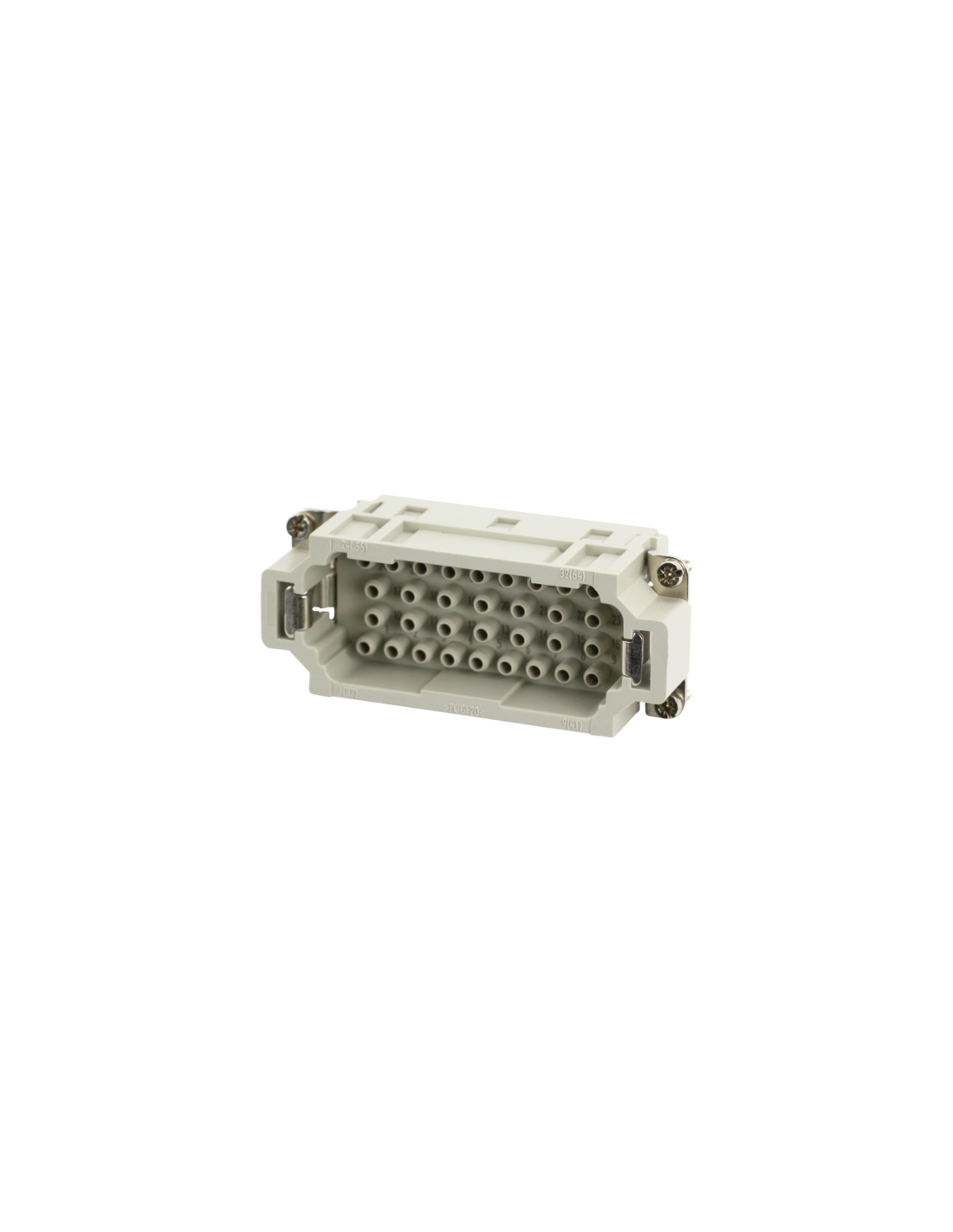

Wkład Modlink Heavy B16 męski 32-polowy – niezawodne rozwiązanie dla połączeń przemysłowych
Wkład Modlink Heavy B16 męski 32-polowy (kod produktu: 70MH-ES032-FC03020) to element zaprojektowany do realizacji trwałych, bezpiecznych i wielostykowych połączeń elektrycznych w wymagających aplikacjach przemysłowych. Dzięki standardowi B16 oraz 32 pinom pozwala na organizację rozbudowanych układów zasilania oraz przesyłu sygnałów w jednym, kompaktowym złączu.
Wytrzymała konstrukcja i wysoka funkcjonalność – Modlink Heavy B16
Złącze zostało wykonane z wysokiej jakości mosiądzu pokrytego srebrem oraz wytrzymałego tworzywa PC GF, co gwarantuje odporność na uszkodzenia mechaniczne oraz długą żywotność. Wysoki stopień odporności na zanieczyszczenia i wilgoć sprawia, że komponent doskonale sprawdza się w trudnych warunkach przemysłowych.
Zastosowania wkładu Modlink Heavy B16 – 32 piny do szerokiego spektrum rozwiązań
Wkład 70MH-ES032-FC03020 znajduje zastosowanie w licznych dziedzinach automatyki przemysłowej, energetyki oraz budowy maszyn, gdzie niezbędne są szybkie i niezawodne połączenia wielokanałowe. Może być używany m.in. w:
- Szafach sterowniczych
- Instalacjach przemysłowych z automatyką
- Systemach robotyki oraz liniach montażowych
- Energetycznych rozdzielniach niskiego i średniego napięcia
- Systemach kontroli oraz monitoringu
Bezpieczeństwo i niezawodność w każdych warunkach – dane eksploatacyjne
Wysoka wytrzymałość mechaniczna złącza wynosi do 140 N, a możliwość wykonania minimum 500 cykli łączeniowych zapewnia niezawodne użytkowanie na długie lata, nawet w aplikacjach wymagających częstej obsługi i konserwacji. Dzięki zakresowi temperatur roboczych od -40°C do +125°C oraz klasie palności UL94 V-0, produkt spełnia rygorystyczne wymagania norm bezpieczeństwa oraz ochrony środowiska pracy.
Kluczowe zalety wkładu B16 męskiego 32-polowego
- Uniwersalność – kompatybilność ze standardowymi obudowami B16
- Wysoka gęstość połączeń – 32 linie + PE w układzie kompaktowym
- Wysoka trwałość – mechaniczna i elektryczna, nawet przy intensywnej eksploatacji
- Odporność środowiskowa – przystosowanie do pracy w szerokim zakresie temperatur i poziomie zabrudzenia
- Bezpieczne połączenia zaciskowe – łatwy montaż przewodów
Zastosowanie wkładu męskiego Modlink Heavy B16 32-polowego pozwala na profesjonalne rozwiązania w dziedzinie połączeń elektrycznych, gwarantując bezpieczeństwo, trwałość oraz niezawodność w najbardziej wymagających aplikacjach przemysłowych.
