Dostępny
A3
Żeński
3-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Długość przycięcia | 5 mm |
| Średnica izolacji żył min. | 4 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 40 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe

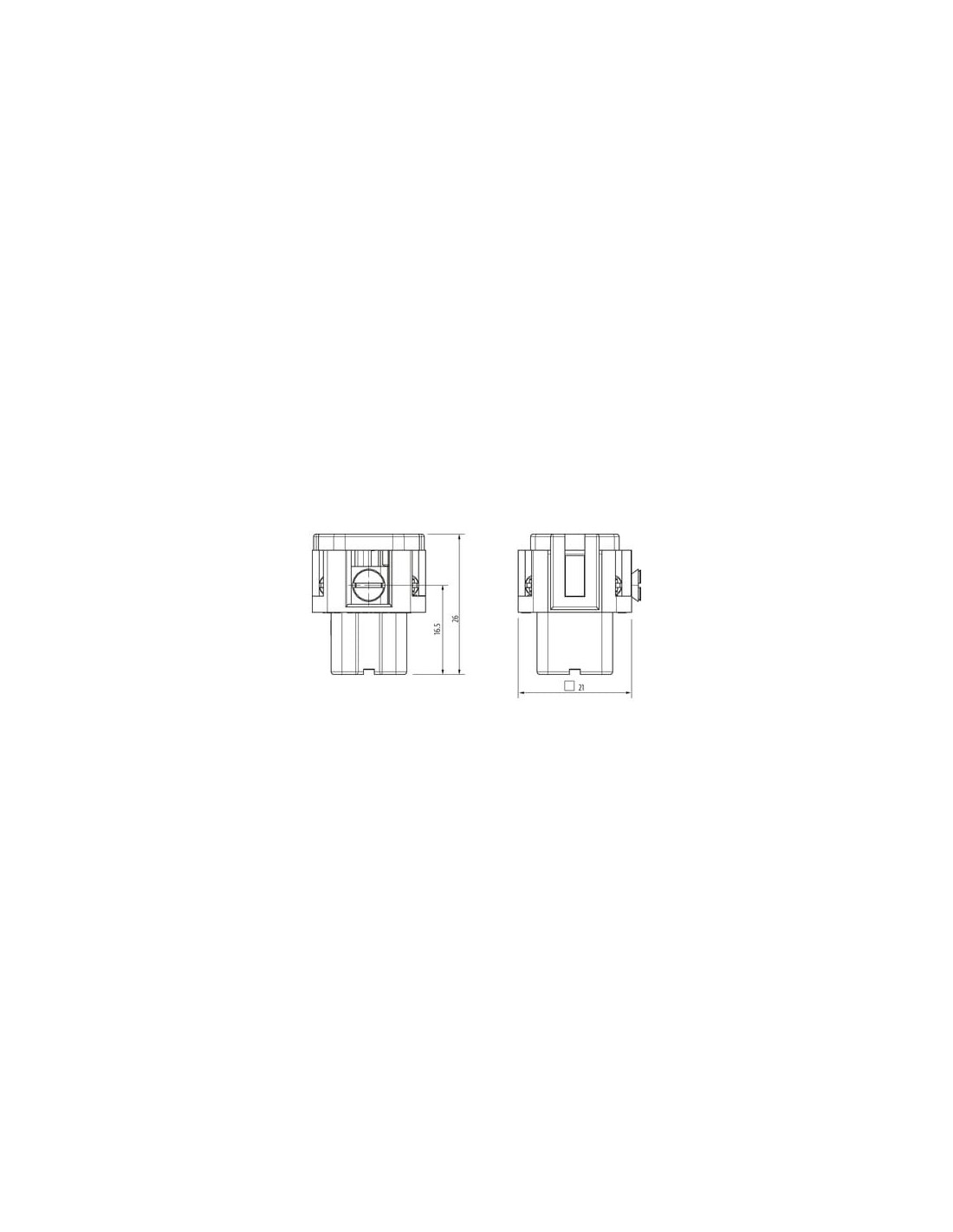

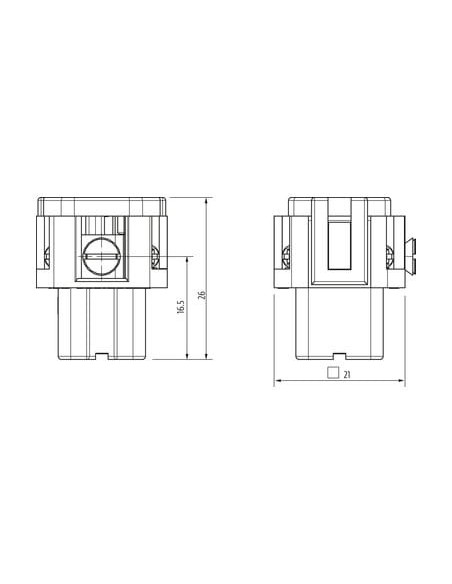

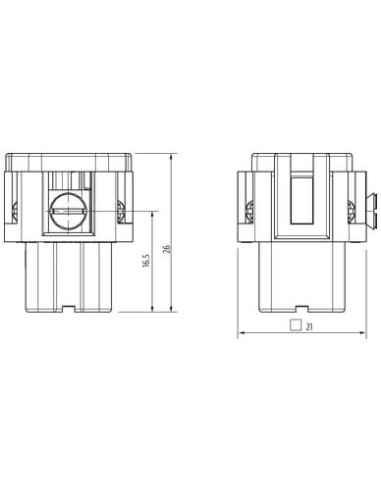

| Rozmiar | A3 |
| Wysokość | 26 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

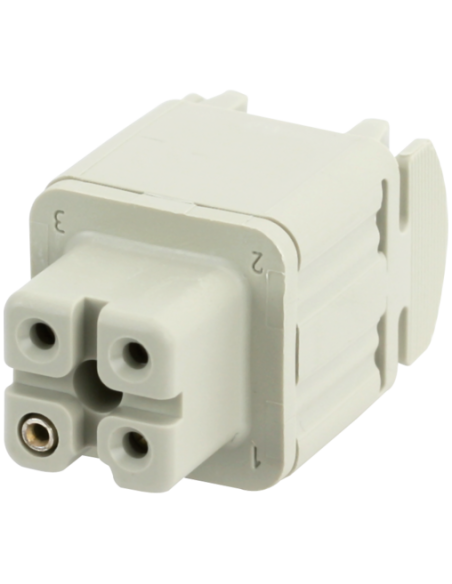

Wkładka księgowa Modlink Heavy żeńska A3 3-polowa 400V 10A – Wytrzymałe i niezawodne złącze przemysłowe
Wkładka księgowa Modlink Heavy żeńska A3 to wysokiej klasy komponent zaprojektowany z myślą o wymagających aplikacjach przemysłowych, które potrzebują niezawodnych i odpornych na warunki zewnętrzne rozwiązań. Dzięki kompaktowym wymiarom oraz solidnej konstrukcji wkładka doskonale sprawdza się w instalacjach elektrycznych, zarówno w nowych projektach, jak i podczas modernizacji istniejących systemów.
Zastosowanie wkładki Modlink Heavy A3 3-polowej – Szeroki zakres wykorzystania
Wkładka żeńska 3-polowa 400V przeznaczona jest do przesyłu energii elektrycznej w środowisku przemysłowym. Dzięki mechanizmowi zacisków śrubowych oraz wysokiej odporności mechanicznej i elektrycznej, złącze to znajduje zastosowanie przede wszystkim w:
- Skrzynkach sterowniczych oraz rozdzielniach elektrycznych,
- Automatyce przemysłowej do podłączania silników, czujników oraz odbiorników energii,
- Budowie maszyn i linii produkcyjnych,
- Technice transportowej i urządzeniach mobilnych,
- Systemach zasilania w trudnych warunkach środowiskowych.
Kluczowe zalety produktu – Wytrzymałość i bezpieczeństwo
Wkładka Modlink Heavy A3 oferuje trwałość mechaniczną i elektryczną, potwierdzoną parametrami takimi jak:
- Trwałość złącza – minimum 500 cykli wtykowych, zapewniająca wieloletnią eksploatację,
- Dopuszczalne napięcie robocze do 400V AC/DC oraz prąd do 10A,
- Zaciski śrubowe umożliwiające pewny i szybki montaż przewodów o przekroju od 0,5 do 1,5 mm²,
- Kompaktowe wymiary (A3: 26 x 21 x 21 mm), idealne do ograniczonych przestrzeni montażowych,
- Odporność na wibracje i wstrząsy oraz wysoka wytrzymałość mechaniczna,
- Izolacja o wysokiej odporności – rezystancja izolacji minimum 100 MΩ,
- Obudowa spełniająca normy niepalności UL94 V-0 oraz odporność na temperatury od -40°C do +125°C,
- Bezpieczeństwo potwierdzone kategorią przepięciową III oraz stopniem zanieczyszczenia 3.
Modlink Heavy – Solidność i bezpieczeństwo dla wymagających aplikacji
Wkładka księgowa Modlink Heavy żeńska A3 spełnia normy i wytyczne dla przemysłowych połączeń elektrycznych – zarówno pod względem wytrzymałości mechanicznej, jak i jakości połączeń elektrycznych. Mosiężne styki pokryte warstwą srebra zapewniają niską rezystancję, a konstrukcja z poliamidu wzmacnianego włóknem szklanym (PA GF) gwarantuje stabilność wymiarową i trwałość.
Dzięki uniwersalnemu rozmiarowi oraz prostocie montażu, wkładka ta znajduje zastosowanie w wielu gałęziach przemysłu. Zapewnia bezpieczne i trwałe połączenie wszędzie tam, gdzie niezawodność ma kluczowe znaczenie.
