B10
Męski
3+2-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 500 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 8 kV |
| Rated surge voltage signal contacts | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA |

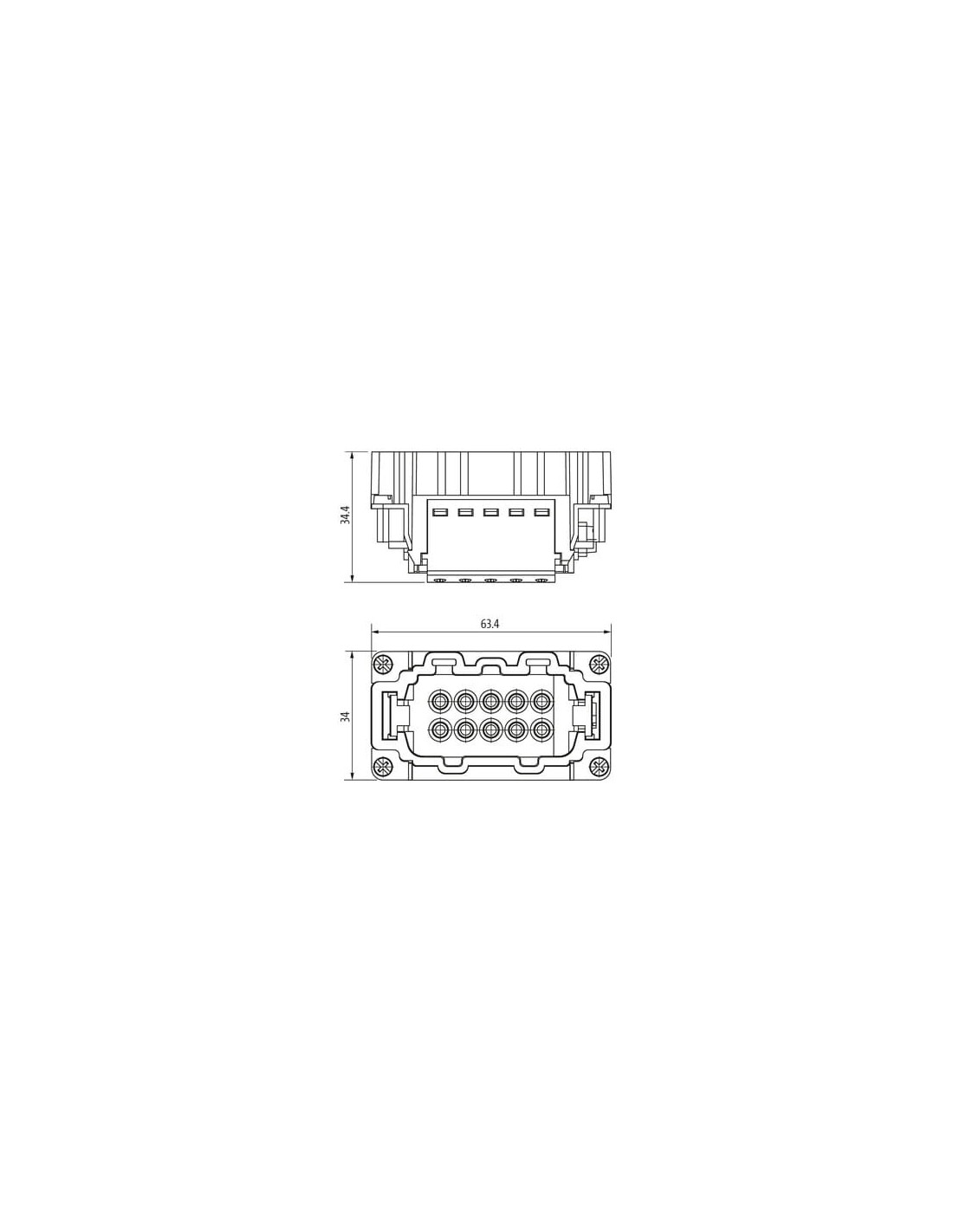

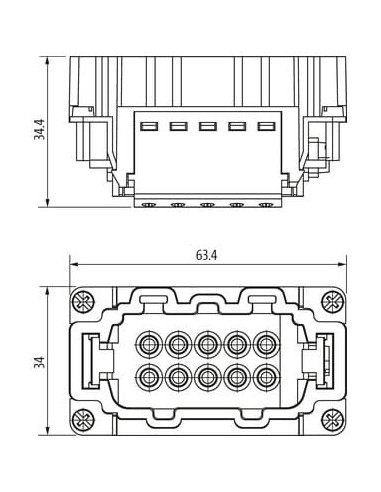

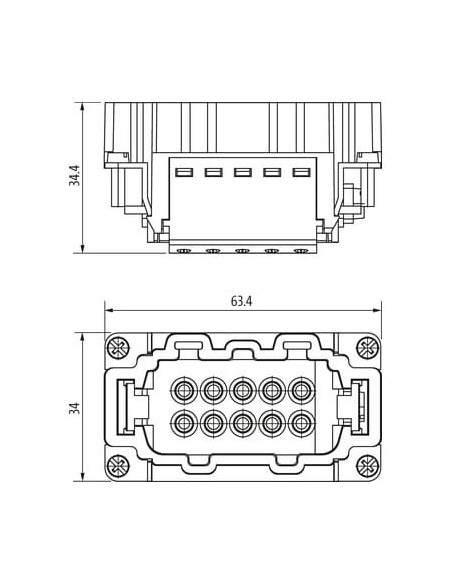

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 34,4 mm |
| Szerokość | 34 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

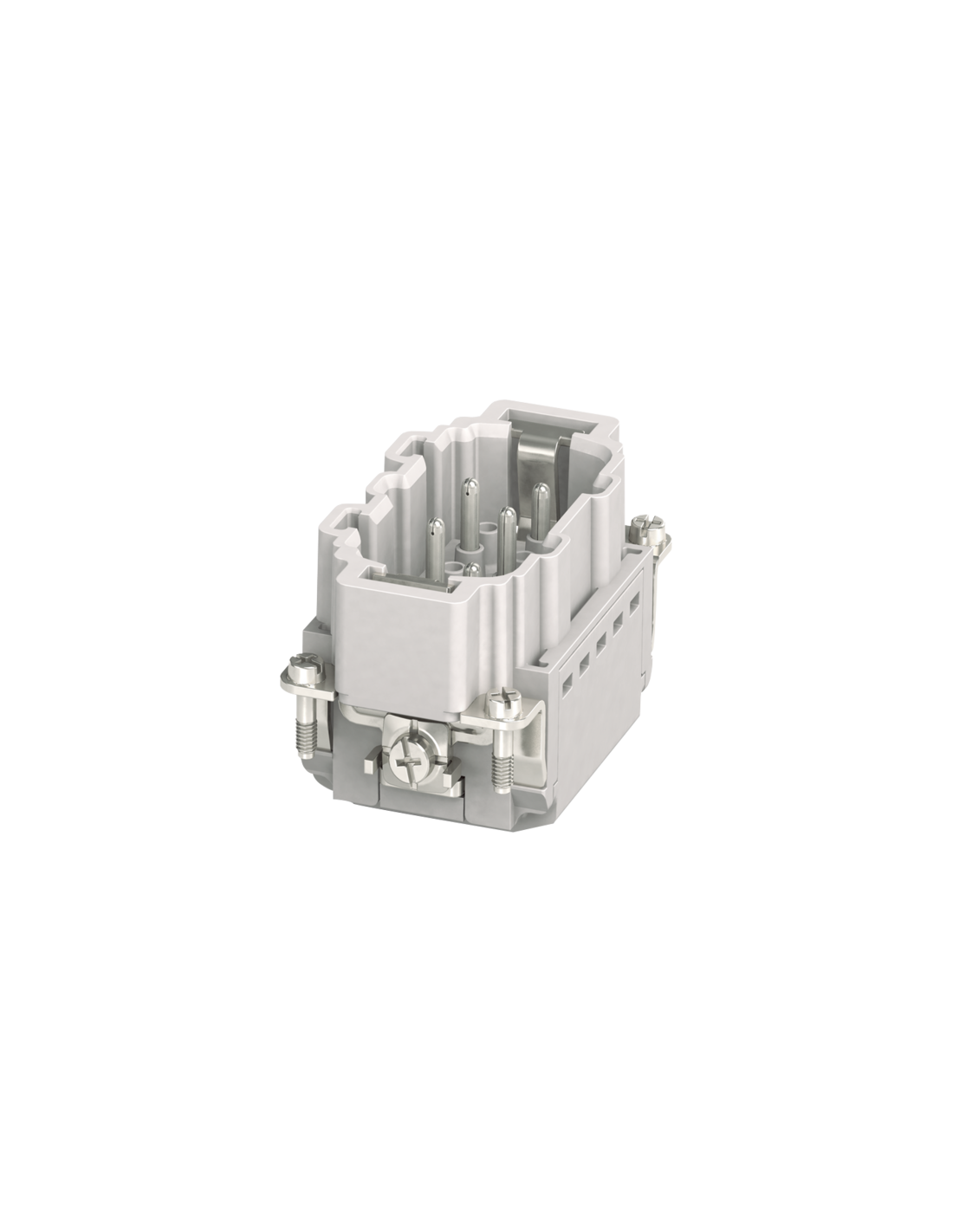

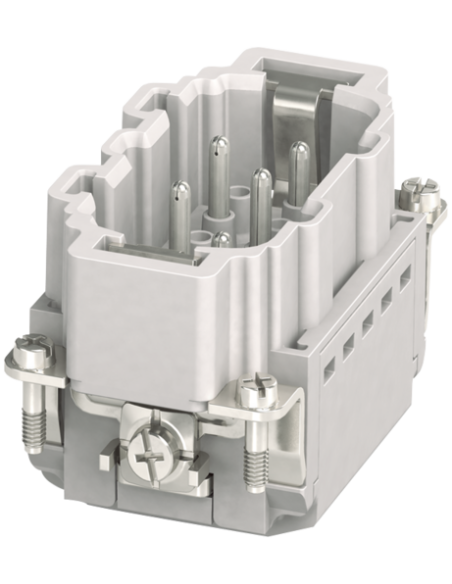

Wkładka złącza Modlink Heavy B10 – 3+2 pin, męska – 70MH-ES3U2-EP05020
Wkładka wydania Modlink Heavy B10 to element przeznaczony do zaawansowanych zastosowań przemysłowych, zapewniający bezpieczne i niezawodne połączenia elektryczne w trudnych warunkach eksploatacyjnych. Wersja męska, 3+2 polowa, z zaciskiem push-in, umożliwia szybki i pewny montaż przewodów, przy jednoczesnym zachowaniu wysokiej wytrzymałości mechanicznej.
Zastosowanie i zalety wkładki Modlink Heavy B10 – 3+2 polowa
Wkładka męska B10 o kodzie 70MH-ES3U2-EP05020 wyróżnia się wysoką odpornością na czynniki środowiskowe, co umożliwia jej stosowanie w instalacjach narażonych na wibracje, wysokie temperatury, kurz i wilgoć. Typowe zastosowania obejmują:
- Automatyka przemysłowa – szybkie i bezpieczne podłączanie zasilania oraz sygnałów sterujących w maszynach i urządzeniach.
- Budowa maszyn i urządzeń – niezawodne połączenia elektryczne w konstrukcjach wymagających częstych wymian lub serwisowania komponentów.
- Przemysł energetyczny – wydajne zasilanie i transmisja sygnałów w rozdzielnicach i systemach sterowania.
- Zastosowania kolejowe i transportowe – gwarancja stabilności połączenia nawet przy silnych drganiach oraz dużych wahaniach temperatur.
Charakterystyczne cechy złącza Modlink Heavy B10
Wytrzymałość na wysokie napięcia: Możliwość pracy przy napięciu do 830 V AC/DC na stykach zasilania oraz do 500 V AC/DC na stykach sygnałowych pozwala na szeroki zakres zastosowań w systemach wymagających dużych obciążeń.
Prąd roboczy do 16 A: Umożliwia obsługę licznych urządzeń i układów o zwiększonym zapotrzebowaniu na energię.
Bezpieczeństwo połączenia: Sprężynowy zacisk push-in gwarantuje szybki montaż oraz pewność kontaktu, a dodatkowo minimalizuje ryzyko poluzowania się przewodów podczas eksploatacji.
Wysoka odporność mechaniczna i chemiczna: Obudowa z wytrzymałego tworzywa oraz mosiężne, posrebrzane styki zapewniają wydłużoną żywotność nawet w trudnych warunkach pracy.
Elastyczność podłączania: Możliwość stosowania przewodów o przekrojach od 0,14 do 2,5 mm², co pozwala na dostosowanie do różnych aplikacji i wymagań projektowych.
Trwałość i niezawodność: Klasa palności V-0 (UL94), odporność na temperatury od -40°C do +125°C oraz minimum 500 cykli wtykowych gwarantują długą i bezproblemową eksploatację.
Typowe miejsca instalacji i możliwości zastosowań
Złącza typu B10 męskie 3+2 to idealny wybór wszędzie tam, gdzie wymagany jest szybki montaż oraz niezawodność działania. Są one szeroko stosowane w:
- Skrzynkach sterowniczych i rozdzielnicach
- Panele automatyki
- Instalacjach szaf zasilających
- Szybkozłączach w linii produkcyjnej
- Systemach sterowania oraz transmisji danych i zasilania
Wkładka Modlink Heavy B10 – gwarancja solidności, łatwego montażu oraz niezawodności w najbardziej wymagających aplikacjach przemysłowych.
