B10
Ramka
Żeński
dla 3 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | female |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |

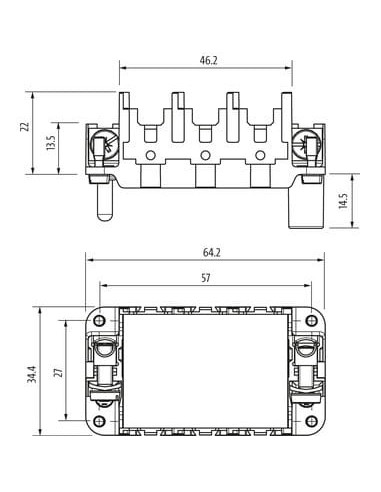

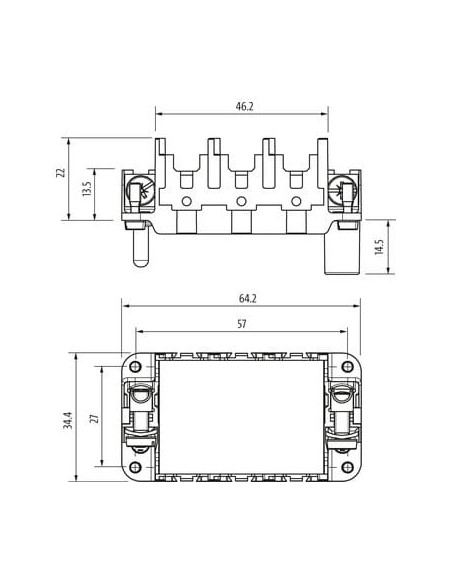

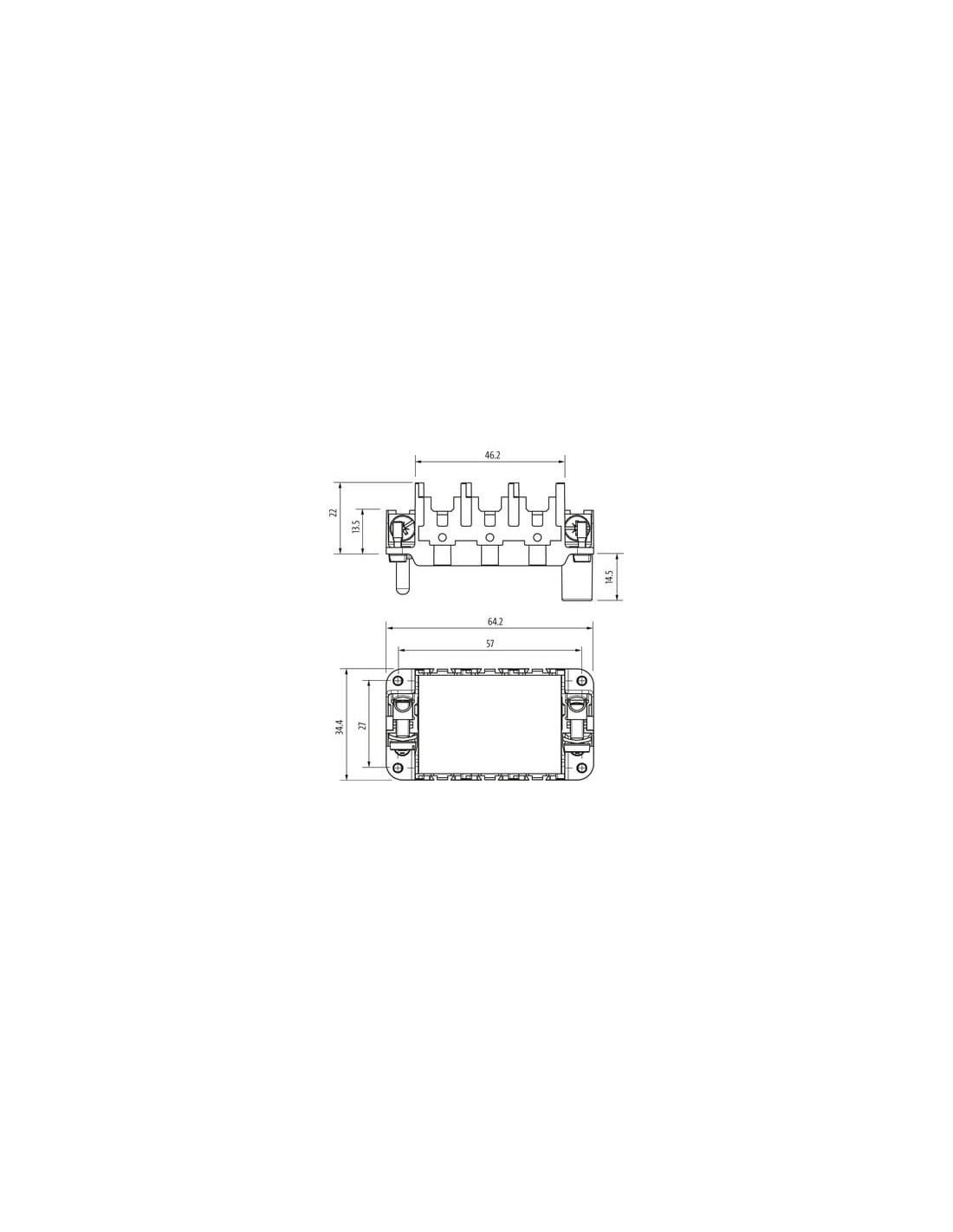

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 3 |
| Rozmiar | B10 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 64,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

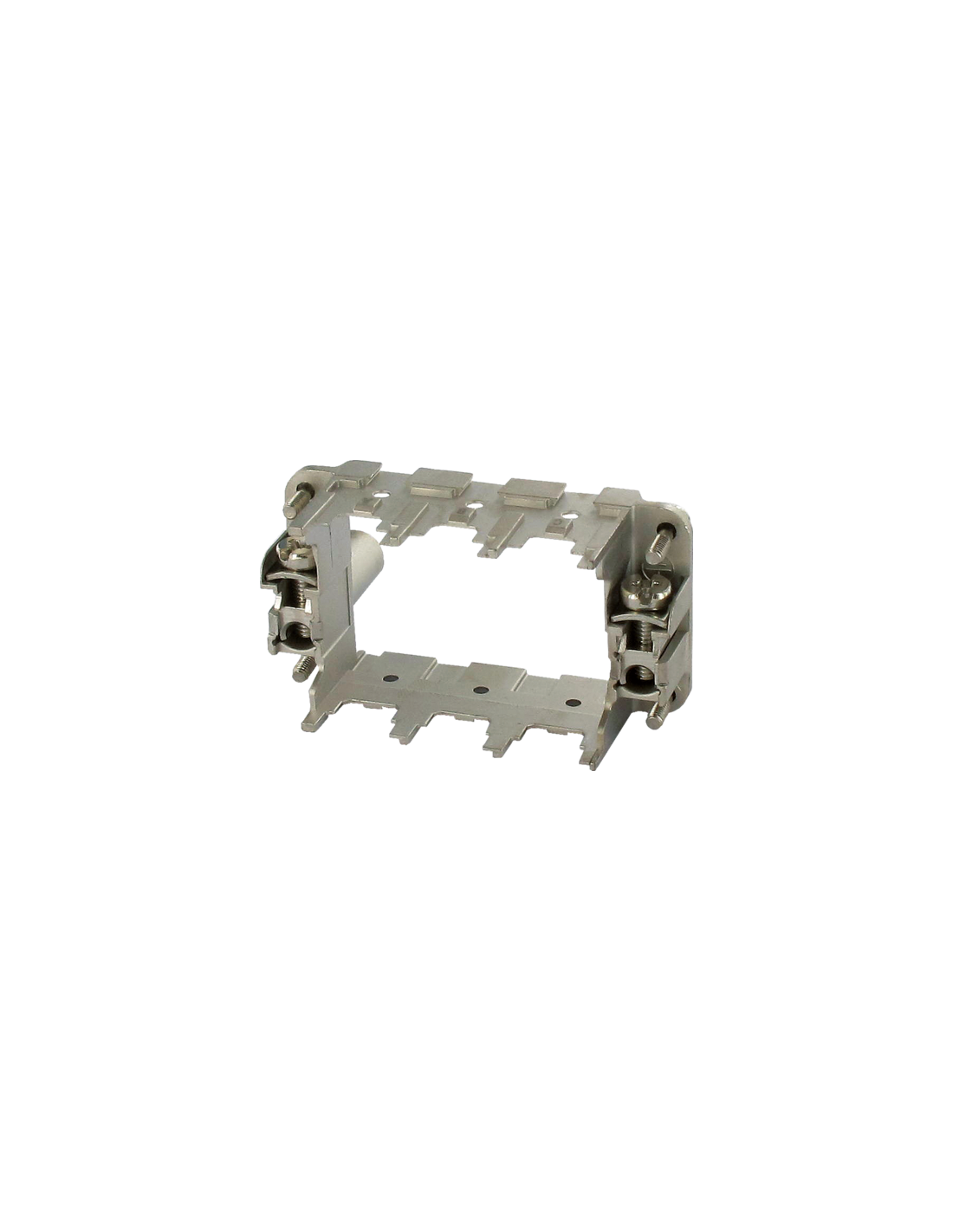

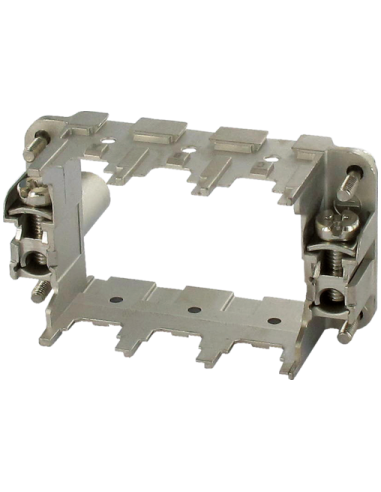

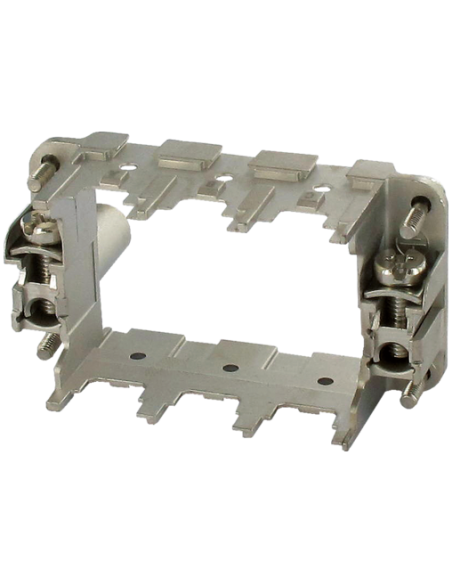

Ramka Modlink Heavy Modular B10 żeńska – niezawodne rozwiązanie dla modułowych złączy przemysłowych
Ramka Modlink Heavy Modular B10 żeńska (kod: 70MH-RE03B-0000000) to wytrzymały element systemu złączy przemysłowych, zaprojektowany specjalnie do instalacji trzech modułów w standardzie B10. Dzięki przemyślanej konstrukcji i wykorzystaniu trwałych materiałów ramka zapewnia niezawodność połączeń nawet w najbardziej wymagających warunkach przemysłowych.
Zastosowania ramki Modlink Heavy Modular B10 żeńskiej
Omawiany produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, integracji maszyn oraz w rozbudowanych rozdzielnicach elektrycznych. Konstrukcja ramki umożliwia szybkie i bezpieczne osadzenie modułów sygnałowych, zasilających oraz komunikacyjnych, gwarantując jednocześnie efektywność montażu i serwisowania urządzeń.
- Złącza przemysłowe do maszyn i linii produkcyjnych
- Skrzynki rozdzielcze i szafy sterownicze
- Systemy modułowe automatyki
- Montaż elementów bezpieczeństwa i sterowania
Wytrzymałość i materiały
Ramka B10 wykonana jest z odpornego na korozję odlewu cynkowego pokrytego niklem, a styki są zabezpieczone powłoką niklową, co przekłada się na długotrwałą żywotność, nawet przy intensywnym użytkowaniu. Wysokie parametry wytrzymałościowe (siła trzymania modułów do 600 N) umożliwiają instalację w środowiskach narażonych na drgania oraz oddziaływanie czynników mechanicznych.
Łatwy i pewny montaż
Ramka umożliwia szybki montaż modułów dzięki zastosowaniu śrubowych zacisków SK. Możliwość instalacji trzech modułów pozwala na elastyczność konfiguracji oraz łatwą wymianę podzespołów. Odpowiednio dobrany układ pinów (2 + PE) zapewnia skuteczne i bezpieczne podłączenia.
Przystosowanie do wymagających warunków
Produkt przystosowany jest do pracy w szerokim zakresie temperatur (od -40°C do +125°C), co umożliwia montaż w chłodniach, halach produkcyjnych oraz w trudnych warunkach zewnętrznych. Wysoka klasa niepalności UL94 V-0 gwarantuje dodatkową ochronę i bezpieczeństwo użytkowania w instalacjach przemysłowych.
Zalety ramki Modlink Heavy Modular B10 żeńskiej
- Bardzo duża odporność mechaniczna – obudowa z odlewu cynkowego
- Ochrona przed korozją – powłoka niklowana
- Bezpieczne i szybkie podłączenia – zaciski śrubowe
- Możliwość zabudowy trzech modułów – elastyczność konfiguracji
- Przystosowanie do trudnych warunków środowiskowych
- Niezawodność w aplikacjach automatyki
Ramka Modlink Heavy Modular B10 żeńska stanowi solidną podstawę dla nowoczesnych, elastycznych instalacji przemysłowych, łącząc wysokie parametry mechaniczne z łatwością montażu oraz szerokim zakresem możliwych zastosowań.
