B10
Obudowa (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 72,5 mm |
| Szerokość | 43 mm |
| Głębokość | 114 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |
Złącze przemysłowe B10 wysoki profil IP65 – wytrzymałe rozwiązanie do wymagających zastosowań

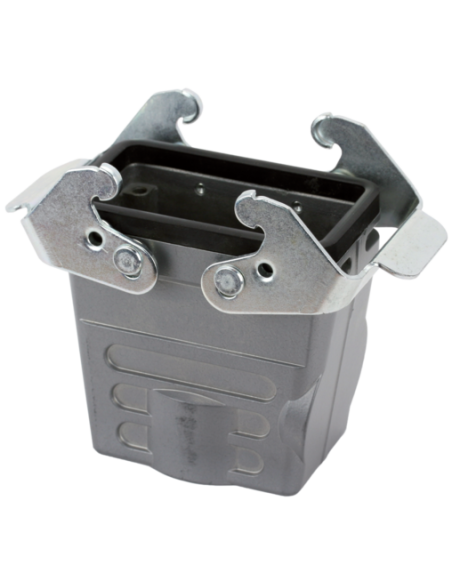

Złącze B10 wysoki profil o kodzie 70MH-GKEHQ-B01C000 to specjalistyczny komponent przeznaczony do tworzenia szczelnych i niezawodnych połączeń elektrycznych w przemyśle. Obudowa o podwyższonym profilu, wyposażona w podwójną dźwignię blokującą, zapewnia stabilność oraz odporność na działanie czynników zewnętrznych.
Bezpieczeństwo i odporność – stopień ochrony IP65
Złącze wyposażone jest w klasę szczelności IP65, co oznacza pełną ochronę przed dostępem pyłu i silnym strumieniem wody z dowolnego kierunku. Jest to produkt, który doskonale sprawdzi się w trudnych warunkach przemysłowych, gdzie bezpieczeństwo instalacji odgrywa kluczową rolę, m.in. w automatyce, systemach sterowania oraz maszynach produkcyjnych.
Materiały i wytrzymała konstrukcja – złącze aluminiowe malowane proszkowo
Główna część obudowy wykonana jest z aluminiowego odlewu ciśnieniowego, co gwarantuje długotrwałą wytrzymałość oraz odporność na uszkodzenia mechaniczne i czynniki atmosferyczne. Zewnętrzna powłoka z malowania proszkowego dodatkowo chroni powierzchnię przed korozją. Elementy blokujące wykonane są ze stali galwanizowanej, co zapewnia pewne i solidne zamknięcie.
- Obudowa aluminiowa – lekka, a jednocześnie bardzo wytrzymała.
- Malowanie proszkowe – zwiększona odporność na warunki zewnętrzne.
- Podwójna dźwignia blokująca – pewne zamknięcie nawet przy silnych wibracjach.
- Uszczelka NBR – skuteczna ochrona przed pyłem i wilgocią.
Uniwersalne zastosowanie – połączenia w automatyce i przemyśle
Złącze B10 wysokiego profilu to idealny wybór wszędzie tam, gdzie wymagana jest niezawodność i prostota montażu. Gwint montażowy M25 umożliwia łatwą integrację z różnymi systemami kablowymi, a prosty kierunek odejścia kabla ułatwia prowadzenie instalacji.
- Skrzynki i szafy sterownicze
- Maszyny przemysłowe
- Linie produkcyjne
- Systemy automatyki i robotyki
Wytrzymałość na temperaturę oraz warunki atmosferyczne
Zakres pracy od -40°C do +100°C sprawia, że złącze jest odporne zarówno na niskie, jak i wysokie temperatury, co pozwala na instalację w różnorodnych środowiskach pracy – zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych. Spełnia normę klimatyczną EN IEC 60068-1 (40/100/21).
Wymiary i wygoda montażu

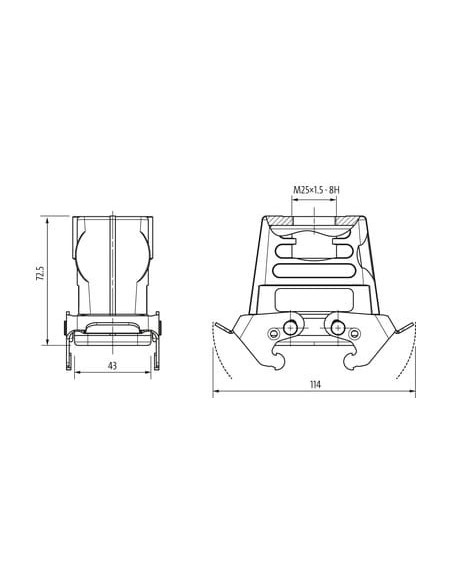

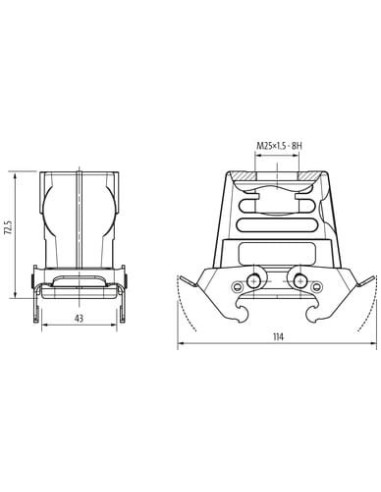

Kompaktowe wymiary (72,5 mm wysokości, 43 mm szerokości, 114 mm głębokości) oraz przemyślana konstrukcja sprawiają, że złącze łatwo dopasować do większości standardowych aplikacji przemysłowych. Minimalna liczba 500 cykli wtykowych gwarantuje długi okres eksploatacji w praktyce.
