Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 690 V |
| Napięcie robocze AC na styk sygnałowy maks. | 400 V |
| Napięcie robocze DC na styk zasilania maks. | 690 V |
| Napięcie robocze DC na styk sygnałowy maks. | 400 V |
| Prąd roboczy | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1,5 mm² |
| Przekrój przyłącza maks. | 10 mm² |
| Numer AWG min. | 16 |
| Numer AWG maks. | 8 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 6,4 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 300 N |
| Siła trzymania modułów min. | 200 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

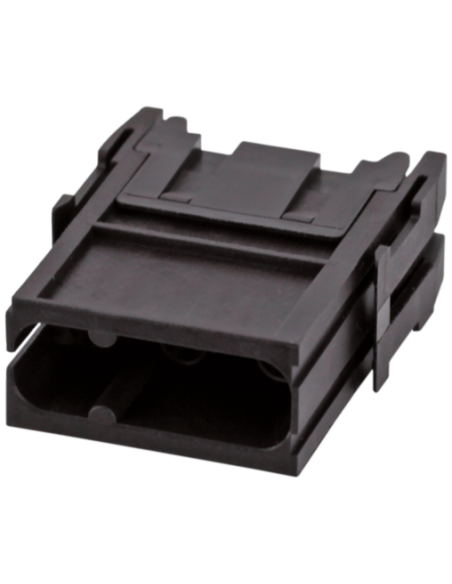

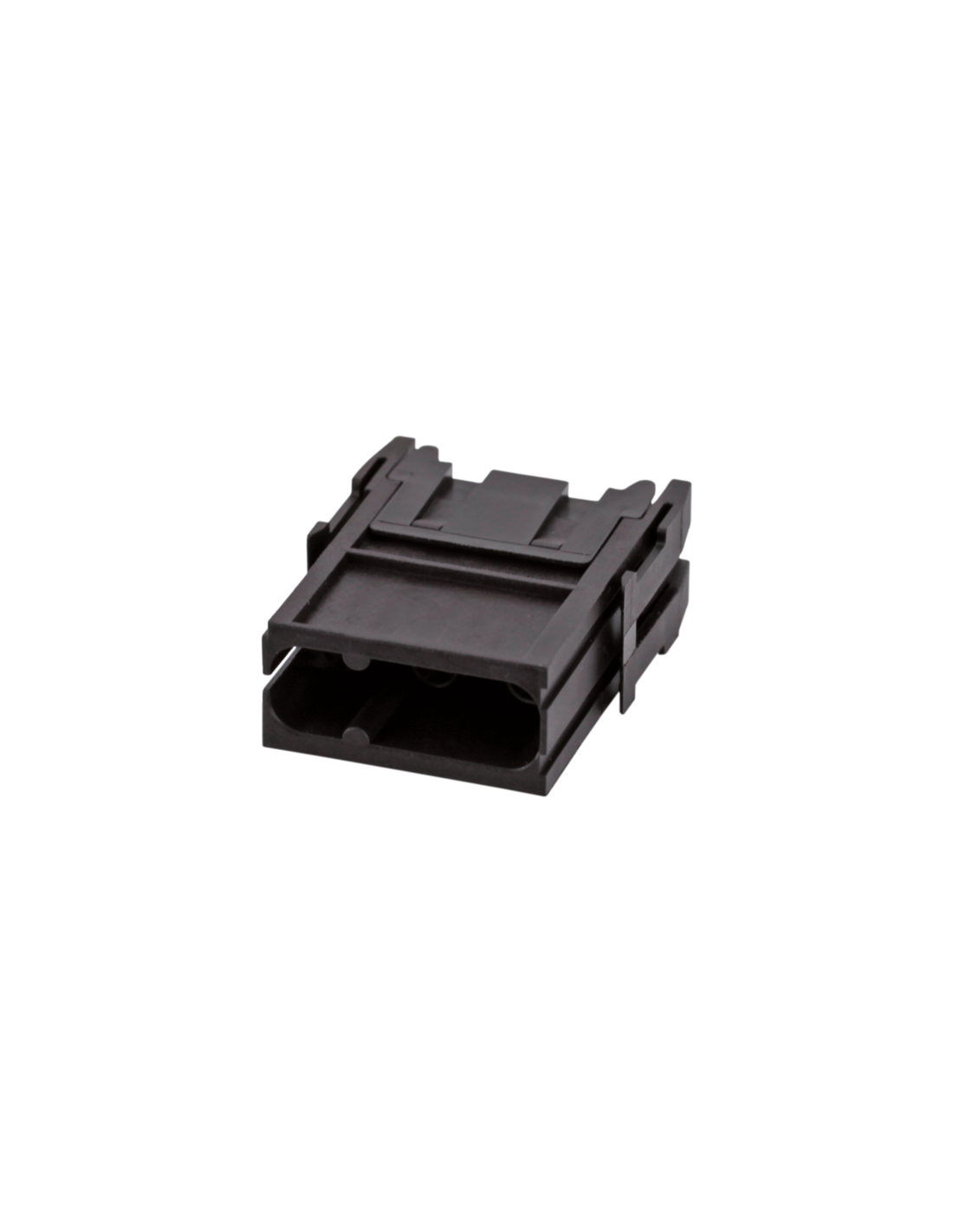

Wkład Modlink Heavy Modular 3-polowy męski 70MH-MAB1C-0030903 – moduł zasilający do zastosowań przemysłowych
Wkład Modlink Heavy Modular to wysokiej jakości moduł przyłączeniowy typu męskiego, oferujący 3 bieguny z możliwością przesyłu zasilania oraz sygnałów. Model 70MH-MAB1C-0030903 wyróżnia się wysoką odpornością mechaniczną i elektryczną, co predestynuje go do zastosowań w wymagających środowiskach przemysłowych. Konstrukcja wkładu umożliwia łatwą i bezpieczną integrację w systemach modułowych rozdzielnic, szaf sterowniczych oraz systemach automatyki przemysłowej.
Zastosowania wkładu Modlink Heavy Modular – wszechstronność i niezawodność
Wkład 3-polowy, męski, wyposażony w zaciskowe styki, doskonale sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń oraz bezpieczeństwo przesyłu energii nawet przy znacznym obciążeniu prądowym. Może być stosowany w takich aplikacjach jak:
- systemy automatyki i sterowania maszyn
- rozdzielnice elektryczne
- instalacje przemysłowe
- aplikacje wymagające częstego łączenia i rozłączania
- przesył energii o wysokim napięciu do 690 V
Zalety i wyróżniające cechy złącza 3-polowego Modlink Heavy Modular
Stabilne parametry elektryczne pozwalają na przesył prądu do 40 A przy napięciach roboczych sięgających 690 V AC/DC. Wytrzymałość złącza przejawia się m.in. w wysokiej rezystancji izolacji oraz odporności na przepięcia – istotne w środowiskach narażonych na fluktuacje napięciowe.

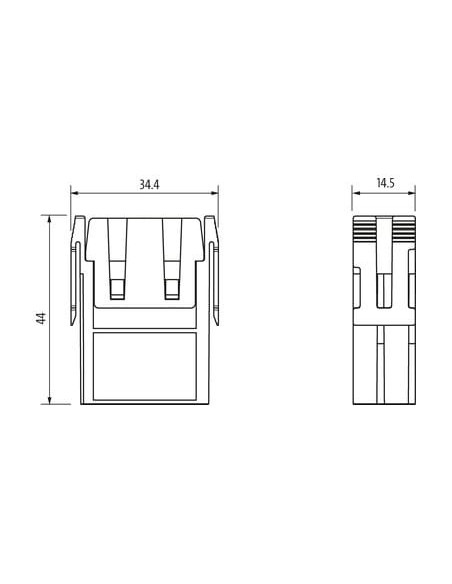

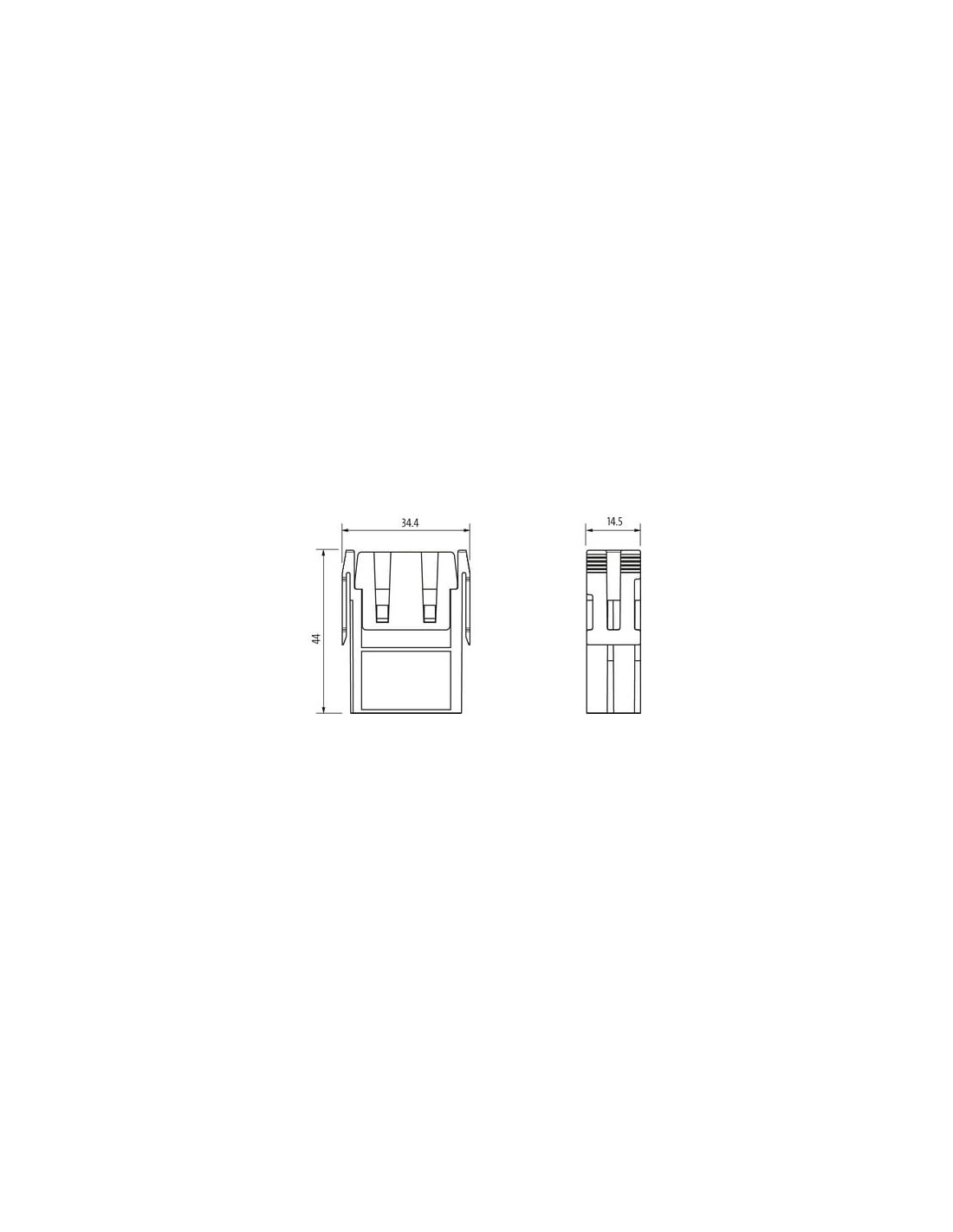

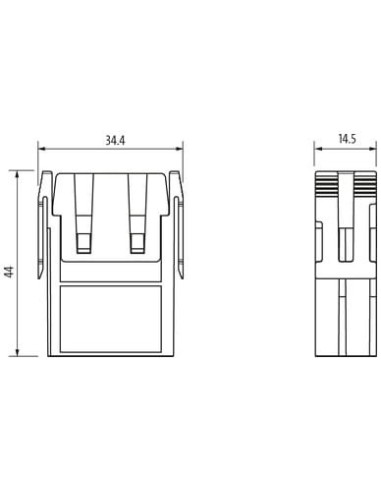

Kompaktowe wymiary (44 x 34,4 x 14,5 mm) oraz ergonomiczna budowa umożliwiają instalację nawet przy ograniczonej dostępnej przestrzeni. Wysoka jakość wykonania gwarantuje minimum 500 cykli wtykowych, co przekłada się na długotrwałą eksploatację bez utraty parametrów połączenia.
- Wytrzymała obudowa z PA o klasie palności UL94 V-0
- Styki wykonane z mosiądzu pokrytego srebrem – wysoka przewodność elektryczna i odporność na korozję
- Szeroki zakres temperatur pracy: od -40°C do +125°C
- Wysoka siła trzymania styków i modułów – zapewnia odporność na wibracje i przypadkowe rozłączenia
- Bardzo dobre parametry ochrony elektrycznej dzięki wysokiej odporności izolacji oraz zgodności z normami EN 60664-1 i EN 60950-1
- Łatwy montaż przewodów – obsługiwany przekrój od 1,5 do 10 mm² (AWG 16-8)
Dlaczego warto wybrać wkład Modlink Heavy Modular?
Wkład Modlink Heavy Modular 3-polowy męski to solidne rozwiązanie do realizacji połączeń zasilających i sygnałowych w środowisku przemysłowym. Wysoka trwałość mechaniczna, niezawodność w trudnych warunkach oraz certyfikowana zgodność z wymaganiami bezpieczeństwa elektrycznego sprawiają, że ten moduł znajdzie zastosowanie zarówno w nowych instalacjach, jak i do modernizacji istniejących układów.
Zastosowanie wkładu 70MH-MAB1C-0030903 to doskonały wybór dla wymagających aplikacji, gdzie liczy się niezawodność, łatwość montażu, a także bezpieczne i pewne połączenie nawet przy intensywnej eksploatacji.
