B10
Żeński
18-pinów
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 18 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 90 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

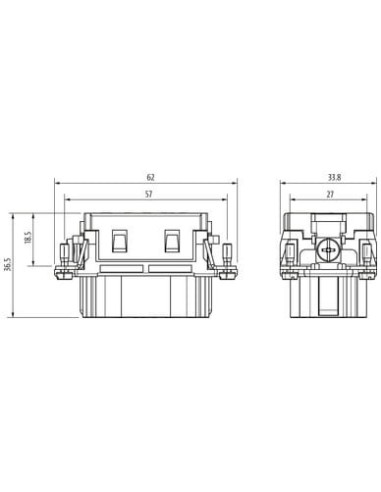

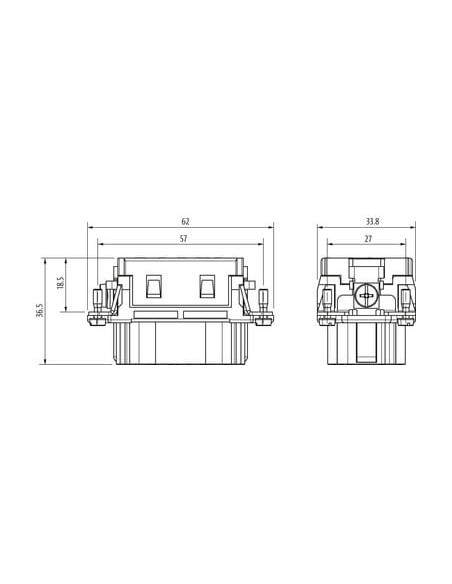

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 36,5 mm |
| Szerokość | 34,8 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

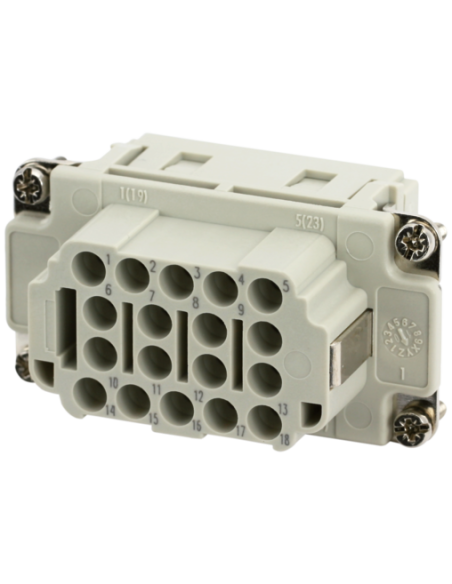

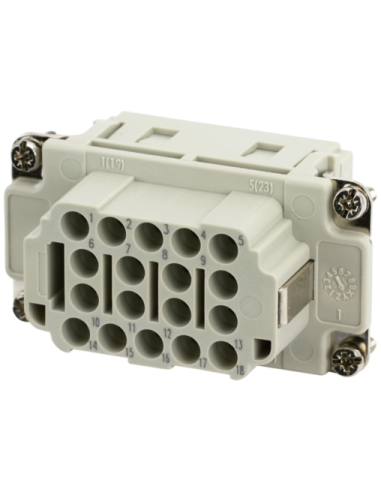

Wkład Modlink Heavy B10 żeński 18-polowy – Wytrzymałe złącze przemysłowe
Wkład Modlink Heavy B10 żeński 18-polowy o kodzie 70MH-EB018-EC03020 to zaawansowany element złączny przeznaczony do zastosowań w przemysłowych systemach zasilania i sterowania. Produkt ten zaprojektowano z myślą o pracy w wymagających warunkach, gdzie niezbędna jest niezawodność połączeń elektrycznych oraz trwałość podczas intensywnej eksploatacji.
Zastosowania i możliwości wykorzystania wkładu Modlink Heavy B10
Złącze 18-polowe jest szeroko wykorzystywane w:
- automatyce przemysłowej,
- budowie maszyn i urządzeń,
- systemach transportu i logistyki,
- infrastrukturze energetycznej,
- szafach sterowniczych oraz w rozdzielnicach elektrycznych.
Jego wysoka gęstość połączeń pozwala na integrację wielu sygnałów oraz zasilania w jednym kompaktowym elemencie, co ułatwia organizację okablowania i zwiększa niezawodność działania całego systemu.
Najważniejsze zalety techniczne złącza przemysłowego 18-polowego
- Odporność na wysokie napięcia do 500 V AC/DC oraz obciążenia prądowe do 16 A.
- Solidność wykonania – styki z mosiądzu pokrywanego srebrem zapewniają niski opór przejścia i wysoką trwałość.
- Trwałość mechaniczna – minimalna liczba cykli wtykowych wynosi 500, co przekłada się na długą żywotność podczas serwisowania.
- Możliwość podłączenia przewodów o przekroju od 0,14 mm² do 4 mm² (AWG 26–11), co pozwala na uniwersalne zastosowanie w różnych aplikacjach.
- Zaciskowy typ połączenia gwarantuje łatwy montaż i bezpieczne utrzymanie przewodów.
- Klasa palności V-0 według UL94 — odporność na czynniki zewnętrzne i bezpieczeństwo użytkowania.
- Temperatura pracy w szerokim zakresie od -40°C do +125°C, co umożliwia wykorzystanie w środowiskach o ekstremalnych warunkach.
Typowe środowiska pracy i wytrzymałość
Wkład Modlink Heavy B10 sprawdzi się zarówno w środowiskach przemysłowych o podwyższonej wilgotności i zapyleniu, jak i w aplikacjach mobilnych wymagających odporności na drgania, przepięcia oraz zmiany temperatury. Produkt charakteryzuje się wysoką rezystancją izolacji i chroni instalacje elektryczne przed skutkami przepięć, co potwierdzają parametry kategorii przepięciowej III oraz stopnia zanieczyszczenia 3.
Podsumowanie – Wkład złącza przemysłowego B10 18-polowy
Wkład Modlink Heavy B10 żeński 18-polowy to solidny i uniwersalny element dedykowany do zastosowań, w których wymagana jest najwyższa jakość połączeń oraz elastyczność montażu. Kompaktowa konstrukcja w standardowym rozmiarze B10 ułatwia integrację z szeroką gamą obudów i ram, czyniąc go kluczowym komponentem układów automatyki, rozdzielni oraz aplikacji przemysłowych.
