B10
Męski
10-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 85 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

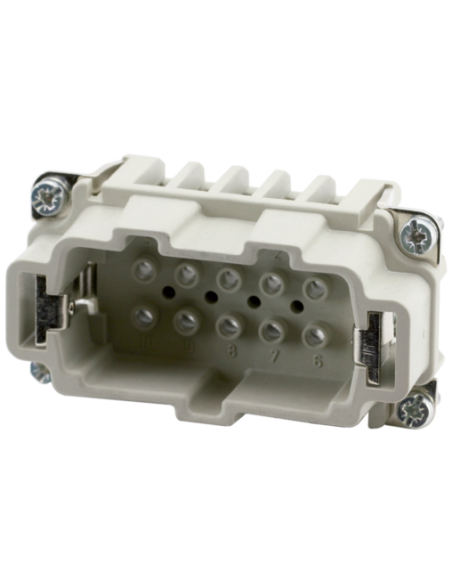

Złącze przemysłowe B10 męski 10-biegunowy 500 V 16 A – Kod produktu: 70MH-ES010-EC03020
Złącze B10 męskie 10-biegunowe to niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych, gdzie niezbędne jest bezpieczne i trwałe połączenie elektryczne. Produkt o kierunku męskim, wyposażony w 10 pinów oraz dodatkowy styk PE (uziemienie), pozwala na efektywne podłączenie przewodów w szerokim zakresie instalacji automatyki przemysłowej, maszyn, szaf sterowniczych oraz systemów dystrybucji energii.
Wysoka jakość wykonania i bezpieczeństwo złącza B10 10-pin
Prezentowane złącze przemysłowe 10-biegunowe zostało zaprojektowane z myślą o pracy w trudnych warunkach środowiskowych. Wysokiej jakości materiały, takie jak posrebrzane styki z mosiądzu oraz obudowa z wytrzymałego tworzywa PA GF klasy palności V-0 (UL94), zapewniają długotrwałą, bezawaryjną eksploatację oraz odporność na czynniki chemiczne i mechaniczne.
- Klasa ochrony elektrycznej III oraz kategoria przepięciowa III zapewniają wysoki poziom bezpieczeństwa użytkowania.
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +125°C.
- Wysoka wytrzymałość mechaniczna: minimalna siła trzymania 150 N, cykle wtykowe min. 500.
- Stopień zanieczyszczenia 3, odporność na przepięcia do 6 kV.
Wszechstronne możliwości instalacji i typowe zastosowania złącza 10-biegunowego
Złącze B10 10-pin doskonale sprawdza się w instalacjach wymagających wielobiegunowego podłączenia sygnałów i zasilania. Szeroki zakres przekrojów przewodów (od 0,14 mm² do 4 mm²), obsługa przewodów AWG 26-11 oraz wygodny montaż zaciskany pozwalają na elastyczne dopasowanie do wielu typów aplikacji.
- Sterowanie maszynami i urządzeniami przemysłowymi;
- Połączenia w szafach sterowniczych i rozdzielniach elektrycznych;
- Systemy automatyki, robotyki oraz linie produkcyjne;
- Zastosowania w energetyce oraz instalacjach infrastrukturalnych.

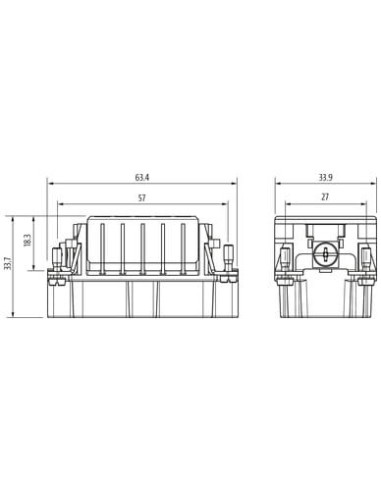

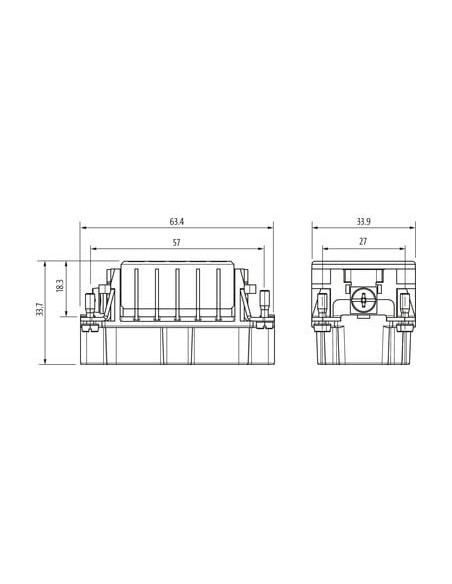

Kompaktowe wymiary (wysokość 33,7 mm, szerokość 33,9 mm, głębokość 63,4 mm) umożliwiają łatwą integrację nawet w ograniczonej przestrzeni montażowej. Dzięki dużej trwałości połączeń oraz niskim oporom styku, złącze zapewnia długofalową niezawodność i stałość parametrów elektrycznych.
Złącze przemysłowe B10 10-pin – pewność, trwałość i uniwersalność
Złącze 70MH-ES010-EC03020 jest idealnym wyborem do wymagających zastosowań przemysłowych, gdzie liczy się bezpieczeństwo, trwałość oraz wysoka jakość połączeń elektrycznych. Doskonale nadaje się do zastosowań profesjonalnych – wszędzie tam, gdzie niezawodna transmisja energii i sygnałów ma kluczowe znaczenie.
