Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy | 5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,08 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Numer AWG min. | 28 |
| Numer AWG maks. | 20 |
Instalowanie | Podłączanie
| Długość przycięcia | 4,2 mm |
| Średnica izolacji żył min. | 5 mm |
| Wire insulation diameter max. | 7 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |

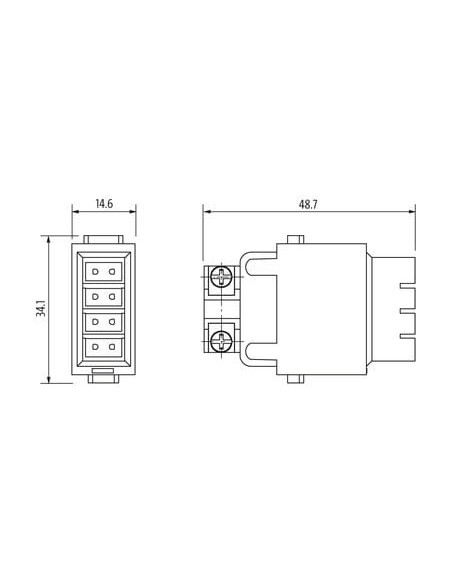

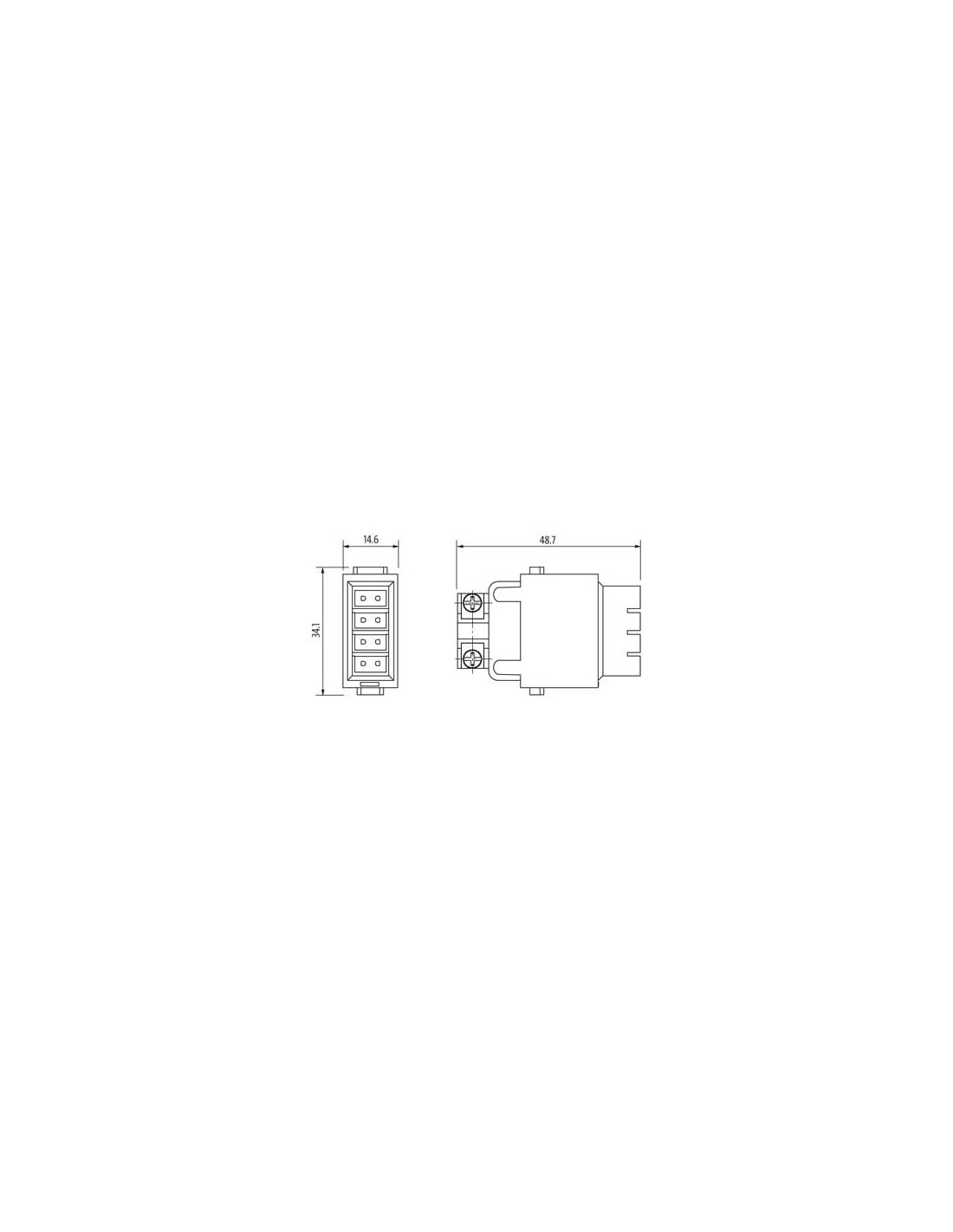

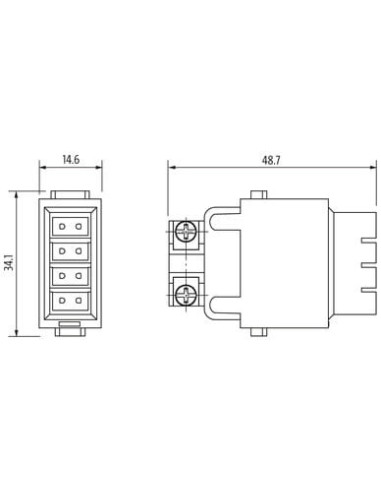

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 50,4 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

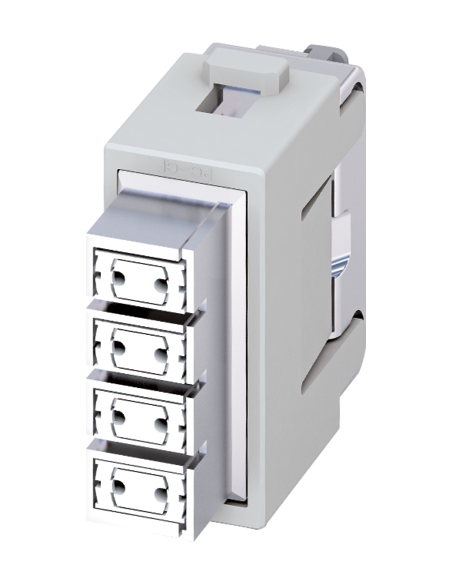

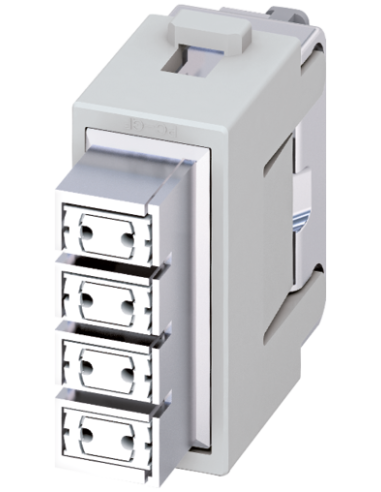

Wkład Modlink Heavy Modular - moduł Gigabit, żeński 70MH-MAI1C-0000000
Modularny wkład Gigabit to wysokiej klasy komponent systemu Modlink Heavy, stanowiący niezawodne rozwiązanie dla przemysłowych aplikacji sieciowych i komunikacyjnych. Dzięki zastosowaniu technologii CAT6A umożliwia przesył danych z przepustowością gigabitową, co jest kluczowe w nowoczesnych instalacjach przemysłowych wymagających szybkiego i stabilnego transferu informacji.
Zastosowanie i możliwości wykorzystania modułu Gigabit
Moduł znajduje zastosowanie w:
- Przemysłowych sieciach Ethernet – idealny do budowy infrastruktury komunikacyjnej w halach produkcyjnych, automatyce i robotyce.
- Systemach sterowania maszyn – zapewnia niezawodną transmisję sygnałów oraz danych sterujących pomiędzy urządzeniami.
- Panelach operatorskich i rozdzielnicach – umożliwia łatwą integrację w szafach sterowniczych dzięki kompaktowej budowie i intuicyjnemu systemowi montażu.
Najważniejsze cechy produktu
- 8-stykowy żeński port Gigabit – kompatybilny z technologią CAT6A, zapewnia wysoką przepustowość i niezawodność sygnału.
- Kompaktowe wymiary – umożliwiają montaż w szafach i rozdzielnicach, nawet w ograniczonej przestrzeni (34,1 x 14,6 x 50,4 mm).
- Wytrzymała obudowa z PC – spełnia wymogi palności klasy UL94 V-0, gwarantując bezpieczeństwo stosowania w trudnych warunkach przemysłowych.
- Przystosowany do pracy w szerokim zakresie temperatur od -40°C do +85°C.
- Łatwy montaż na zaciski – umożliwia szybkie i pewne połączenie przewodów o przekroju od 0,08 do 0,5 mm².
- Długa żywotność – minimum 500 cykli wtykowych, co przekłada się na trwałość i niezawodność eksploatacji.
- Odporność na przepięcia i zanieczyszczenia – kategoria przepięcia III oraz stopień zanieczyszczenia 3 według normy EN 60950-1.
Zalety stosowania wkładu modularnego Modlink Heavy
Wykorzystanie wkładu Modlink Heavy Modular 70MH-MAI1C-0000000 pozwala na elastyczne projektowanie rozdzielnic przemysłowych oraz paneli sterowniczych, minimalizując czas instalacji i zwiększając niezawodność systemu. Dzięki znormalizowanemu rozmiarowi modułu możliwa jest łatwa wymiana lub rozbudowa infrastruktury.
Wkład przeznaczony do współpracy z komponentami Murrelektronik, co zapewnia pełną kompatybilność i bezpieczeństwo działania w kompleksowej instalacji. Do prawidłowego montażu wymagane są dwa zaciski 70MH-ZZ100-0000000.
Typowe zastosowania oraz branże
- Automatyka przemysłowa
- Systemy monitorowania i wizualizacji
- Transport i logistyka
- Sterowanie maszynami i liniami produkcyjnymi
Solidna konstrukcja, szerokie możliwości zastosowania oraz wysoka wytrzymałość mechaniczna i elektryczna sprawiają, że wkład Gigabitowy Modlink Heavy to doskonały wybór do nowoczesnych i wymagających aplikacji sieciowych.
