Koszyk
Dostępny
B24
Osłonka (wysoka)
Podwójna dźwignia blokująca
Boczne odejście kablowe
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

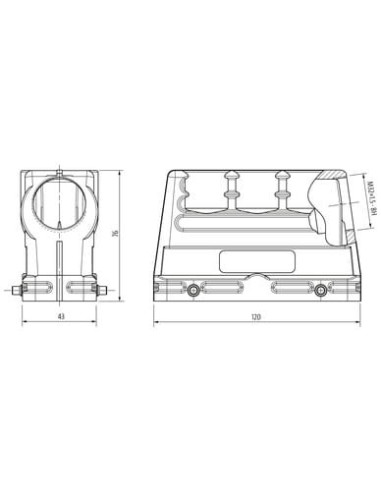

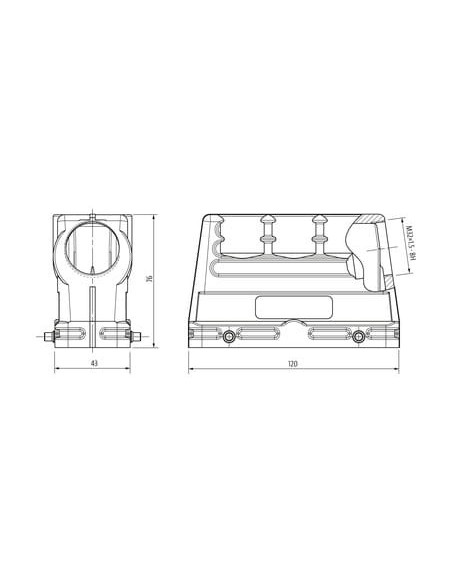

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

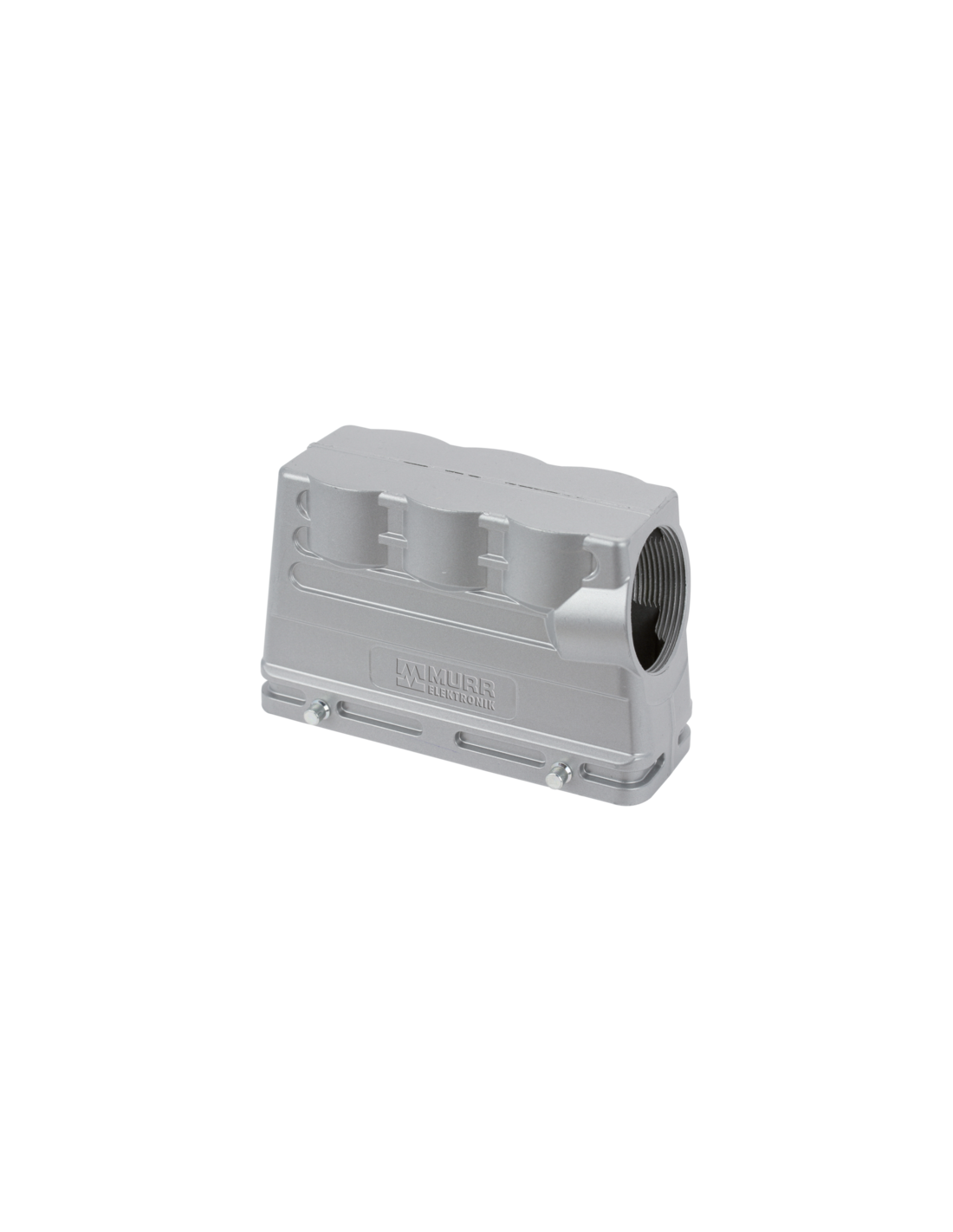

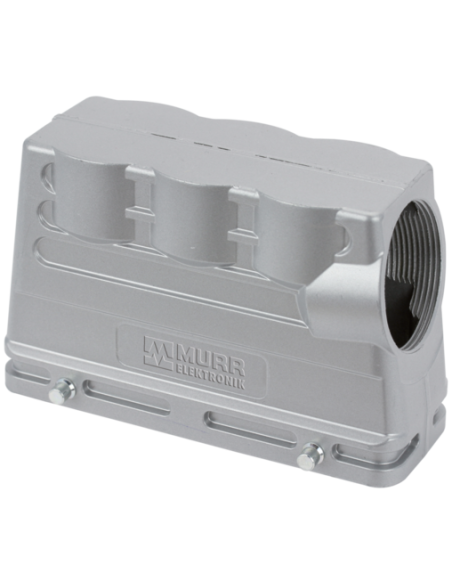

Obudowa przemysłowa Modlink Heavy B24 – wysoki profil, IP65, Murrelektronik
Obudowa Modlink Heavy B24 to specjalistyczne rozwiązanie dedykowane wymagającym zastosowaniom przemysłowym, w których kluczowa jest niezawodność i ochrona przed czynnikami zewnętrznymi. Model o kodzie 70MH-GTGHQ-A02D000 wyróżnia się trwałą konstrukcją oraz wysokim stopniem ochrony, co zapewnia maksymalne bezpieczeństwo w trudnych warunkach środowiskowych.
Solidna obudowa aluminiowa – trwałość i bezpieczeństwo
Korpus wykonany z aluminiowego odlewu ciśnieniowego stanowi skuteczną ochronę dla elementów elektrycznych przed uszkodzeniami mechanicznymi oraz wpływem niekorzystnych warunków atmosferycznych. Proszkowe malowanie zwiększa odporność na korozję, a podwójna dźwignia blokująca gwarantuje pewne i stabilne zamknięcie.
Wysoki poziom ochrony – certyfikat IP65
Dzięki stopniowi ochrony IP65 obudowa zabezpiecza zamontowane komponenty przed pyłem oraz strumieniami wody, zapewniając długotrwałe działanie urządzeń elektrycznych i elektronicznych nawet w najbardziej wymagających miejscach pracy.
- Ochrona przed kurzem i wodą (zgodność z EN IEC 60529)
- Maksymalna szczelność po zamontowaniu oraz zablokowaniu
- Warunki pracy w zakresie temperatur od -40°C do +100°C
Zastosowanie przemysłowe i uniwersalność montażu
Obudowa B24 to rozwiązanie często wybierane w automatyce przemysłowej, maszynowniach, liniach technologicznych oraz w instalacjach rozdzielczych. Boczne odejście kablowe umożliwia wygodne prowadzenie przewodów w różnych konfiguracjach, a gwint montażowy M32 zapewnia łatwy sposób podłączenia szerokiej gamy złącz przemysłowych.
- Typowe zastosowania: przemysł motoryzacyjny, automatyka, produkcja spożywcza, systemy transportowe
- Możliwość wielokrotnego otwierania i zamykania – nawet do 500 cykli wtykowych
- Uniwersalny rozmiar B24 pozwala na integrację z różnymi komponentami systemów Murrelektronik
Główne zalety obudowy Modlink Heavy B24
Obudowa ta wyróżnia się wysoką wytrzymałością mechaniczną, odpornością na czynniki zewnętrzne oraz łatwością serwisowania dzięki zastosowaniu podwójnej dźwigni blokującej. Jej parametry techniczne zapewniają długotrwałą i bezawaryjną eksploatację nawet w trudnych warunkach przemysłowych.
- Stabilna konstrukcja z aluminium i stali
- Łatwy montaż oraz demontaż
- Maksymalna ochrona elementów elektrycznych
- Bezpieczne zamknięcie – podwójna dźwignia blokująca
Modlink Heavy B24 to gwarancja trwałości, bezpieczeństwa i wygody użytkowania w każdej instalacji przemysłowej wymagającej solidnej ochrony dla złącza lub modułu elektrycznego.
